英制尺寸双面密封深沟球轴承结构

　　这套英制密封深沟球轴承结构面向小尺寸旋转支承场景，适用于对径向空间、轴径配合和防尘防脂有明确要求的轻型传动部位。轴承内孔采用3/8英寸规格，外径为1又1/8英寸，属于英制安装边界下的小型球轴承，在老式设备维修、小型输送辊、电动工具附件、模型机构、实验装置以及部分进口轻工机械中较为常见。建模时没有把它简化成单纯的圆环，而是围绕真实装配关系展开：内圈、外圈、滚动体、保持架以及两侧密封件均按功能位置组织，使结构在剖切、爆炸或装配检查时能够清楚表达轴承内部的支承逻辑。

　　深沟球轴承的核心作用是为旋转轴提供低摩擦支承，并承受以径向载荷为主、少量轴向载荷为辅的复合受力。内圈随轴转动时，钢球沿滚道连续滚动，外圈则通常安装在轴承座或机壳孔内保持固定。沟道截面采用与钢球曲率相匹配的圆弧形状，既能让滚动体稳定接触，又能限制钢球在径向和轴向的位移。保持架将各钢球沿周向均匀分隔，避免滚动体相互接触造成摩擦和磨损；密封件布置在内外圈之间的两侧开口处，用于减少润滑脂外泄，并阻挡灰尘、纤维、碎屑和少量液体进入滚道区域。

　　从设备选型角度看，这类小尺寸英制轴承常用于轴径已经按英制体系确定的机构。若现场轴端不能改为公制尺寸，直接选用对应内孔的英制轴承可以减少轴套、挡圈和座孔的连锁修改。安装时需要关注内圈与轴的配合、外圈与座孔的配合以及轴向定位方式。内孔3/8英寸约合9.525毫米，外径1又1/8英寸约合28.575毫米，设计座孔和轴肩时不能只看名义直径，还要预留装配倒角、密封件避让空间以及轴承压装时的受力面。轴肩高度不宜超过内圈圆角过渡区，座孔台阶也不能干涉外圈端面，否则轴承压到位后可能出现内圈受顶、外圈偏斜或密封唇变形。

　　双面橡胶密封结构适合维护频率较低的部位。与开式轴承相比，密封型轴承在出厂状态下通常已填入适量润滑脂，运行过程中不需要频繁补充润滑。密封唇与内圈或外圈附近的密封槽形成接触或近接触屏障，能够在普通粉尘环境下保持滚道清洁。但在建模和选型表达中需要注意，密封并不意味着轴承可以承受高压力冲洗或长期浸没在液体中；若机构处于强腐蚀、高温、高速或重载条件，仍需重新校核载荷、转速、润滑方式和密封材料。

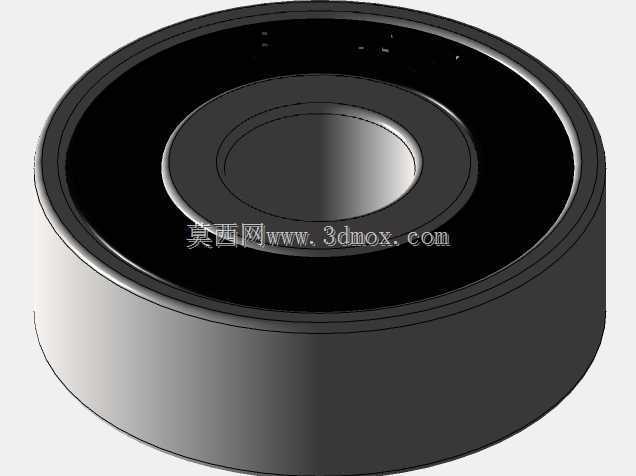

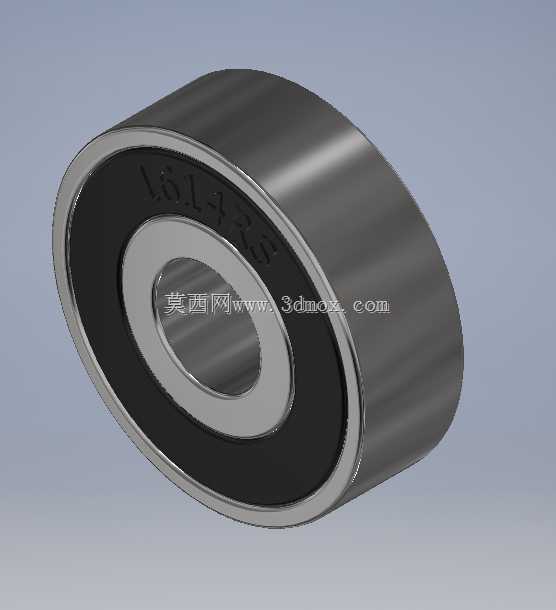

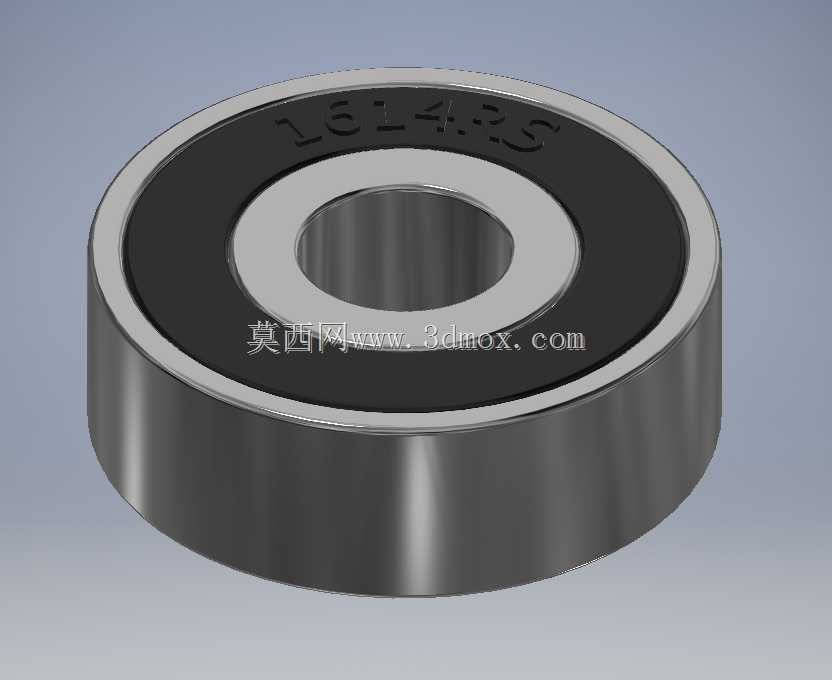

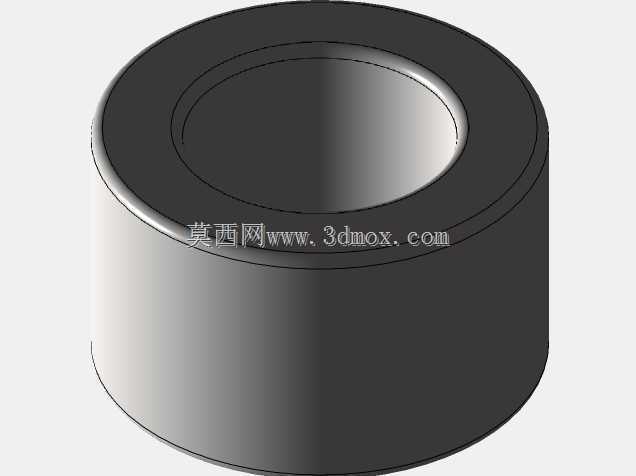

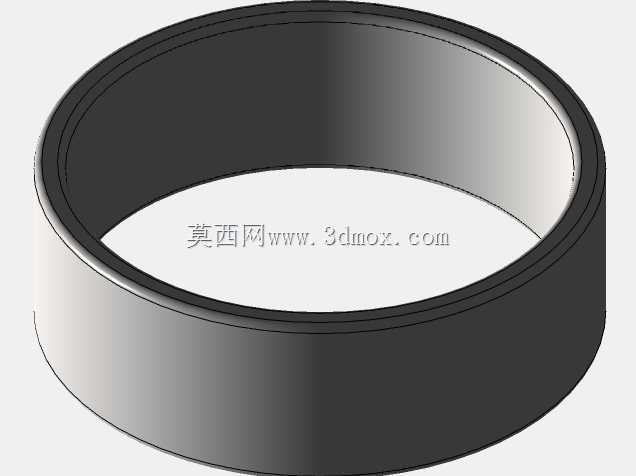

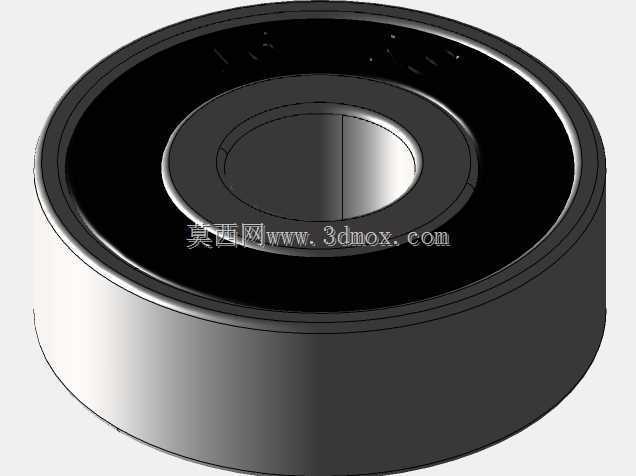

　　外形处理上，模型保留了轴承外圈圆柱面、内圈孔壁、端面倒角以及密封盖平面的典型特征。外圈外圆用于与座孔形成定位基准，装配时宜通过套筒压在外圈端面，避免压装力经钢球传递。内圈孔与轴形成旋转配合基准，拆装时应优先让压装力作用于内圈。端面倒角不仅便于导入轴和座孔，也能减少锐边对密封件和安装工具的划伤。密封盖外侧的标识区域可用于表达型号信息，便于在维修和物料识别时快速确认轴承规格。

　　设计思路上，深沟滚道承担主要定位和承载功能，钢球数量与直径决定接触点分布和承载能力，保持架控制滚动体间距，密封件则负责维持润滑环境。各零件之间存在明确的运动关系：内圈相对外圈旋转，钢球既自转又沿滚道公转，保持架随滚动体周向运动，密封件随其中一个套圈保持相对固定并对另一侧形成防护。三维结构若用于教学或装配演示，可以通过半剖视图展示钢球与沟道的接触位置；若用于整机设计，则应把轴承外径、内孔、宽度和倒角作为安装包络，在周围轴系、端盖、挡圈和座孔中留出合理间隙。

　　在实际设备中，这类轴承虽然体积小，却直接影响转轴的同轴度、噪声、发热和寿命。轴的弯曲、座孔不同心、锁紧过紧或润滑污染，都会使滚动体受力恶化。建模时将轴承作为完整功能件处理，而不是仅按外形占位，有助于在结构评审阶段发现干涉、密封空间不足、拆装路径不合理等问题。对于维修测绘场景，英制尺寸的准确表达尤其重要，因为3/8英寸内孔与相近公制轴径并不能随意互换，外径和宽度也会影响座孔及端盖压紧关系。整体结构简洁，但每个几何特征都对应装配、承载、密封或维护中的具体工程需求。
