防爆微波运动探测传感装置结构设计

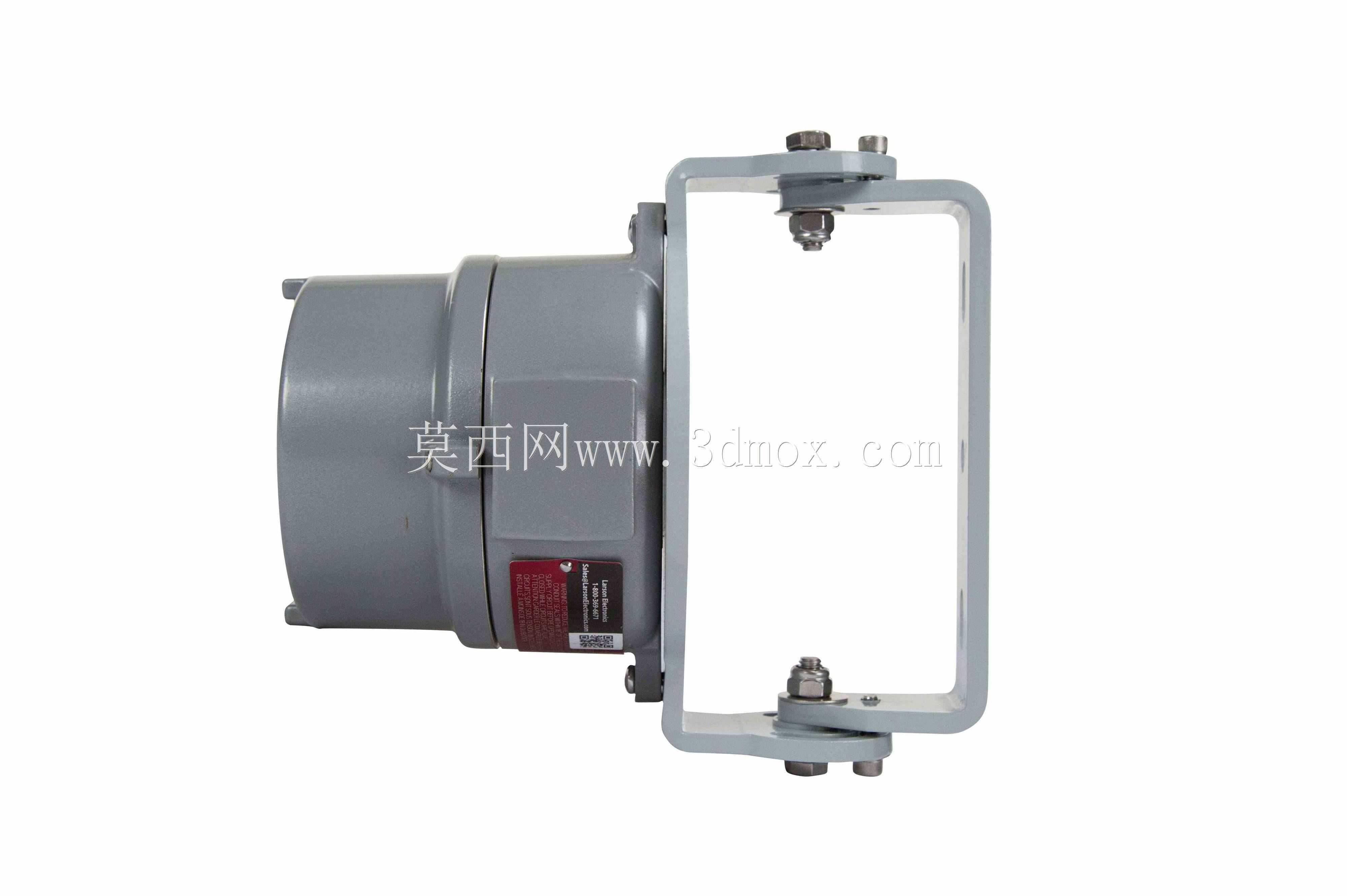

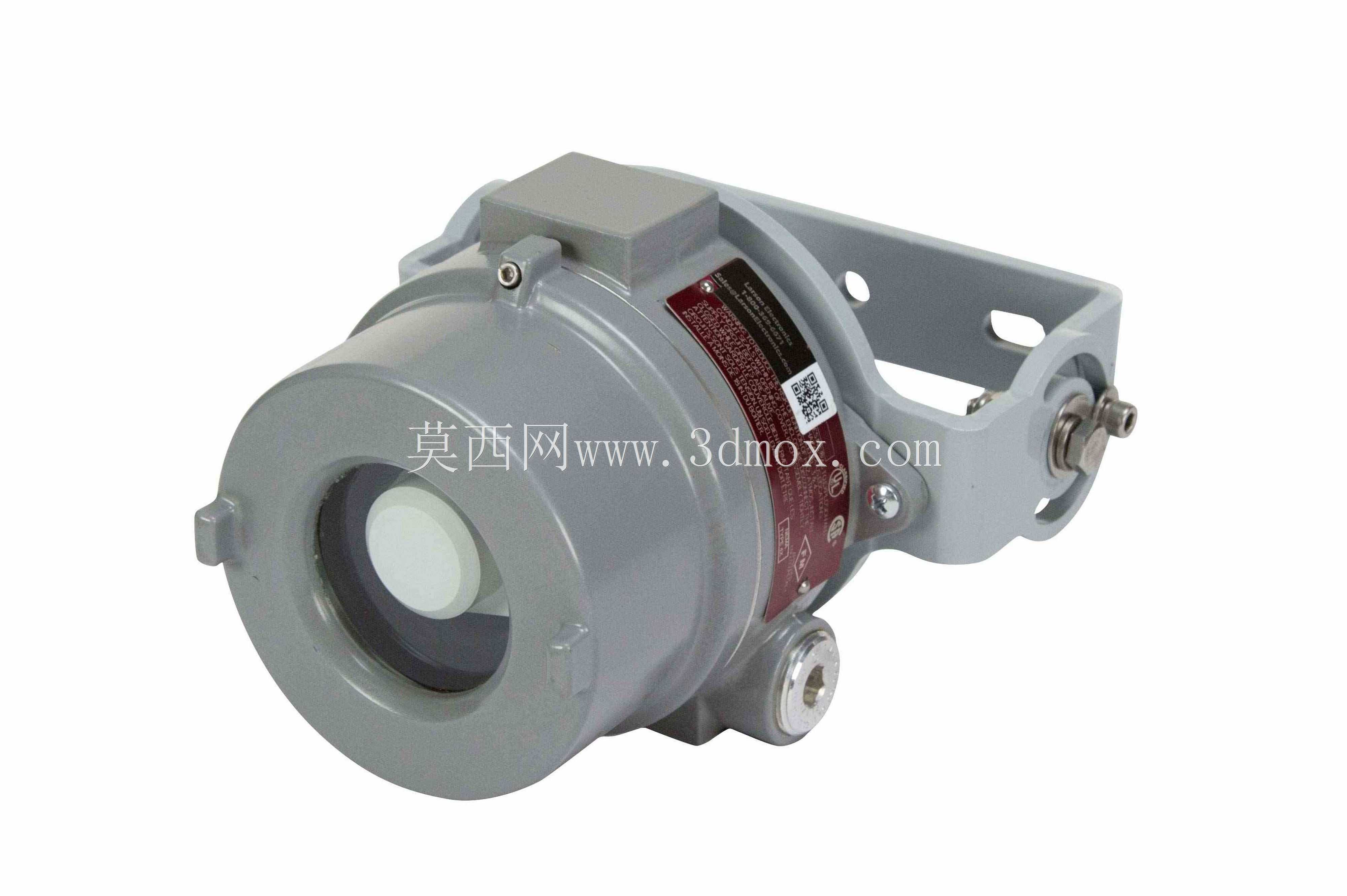

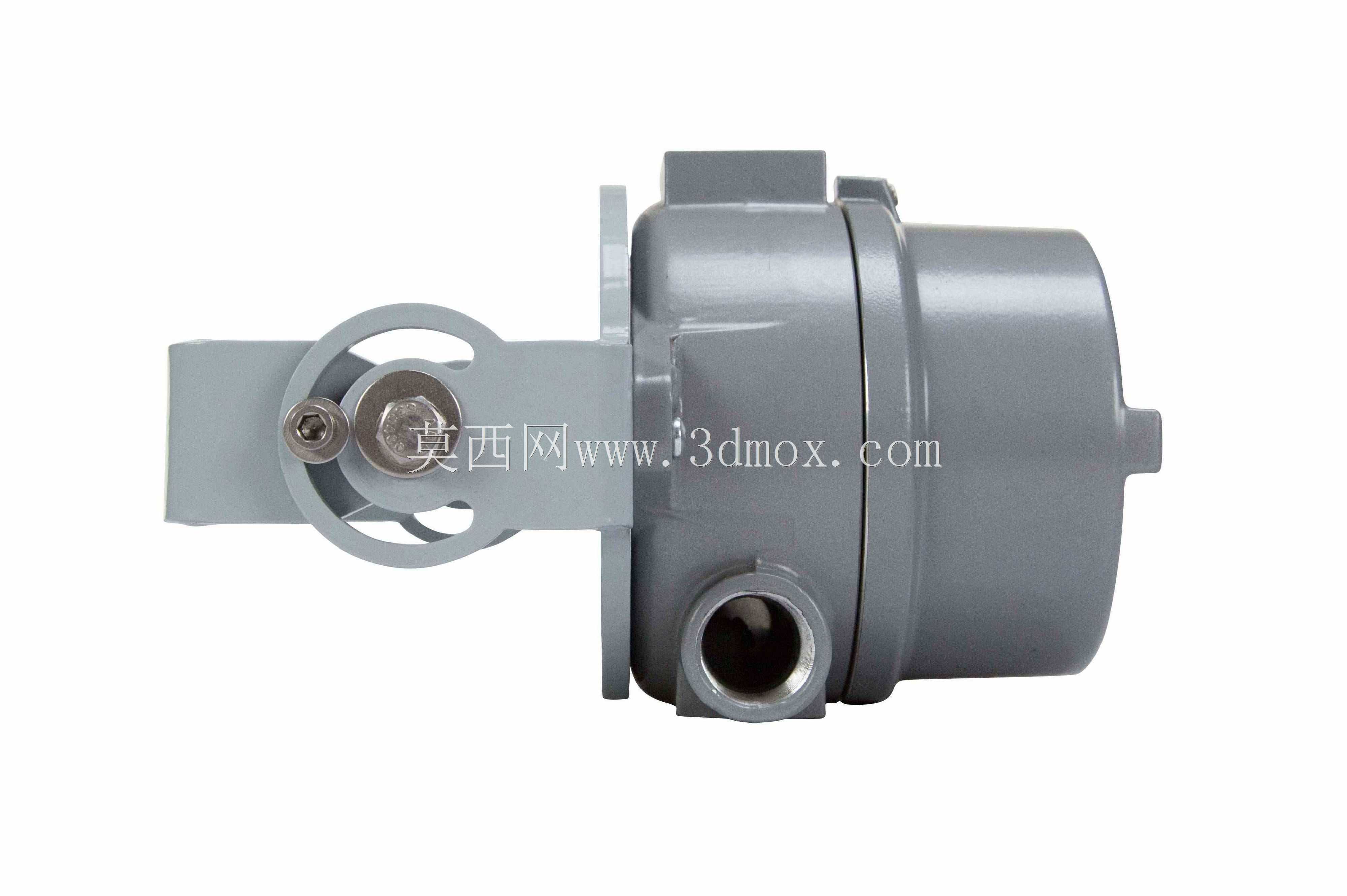

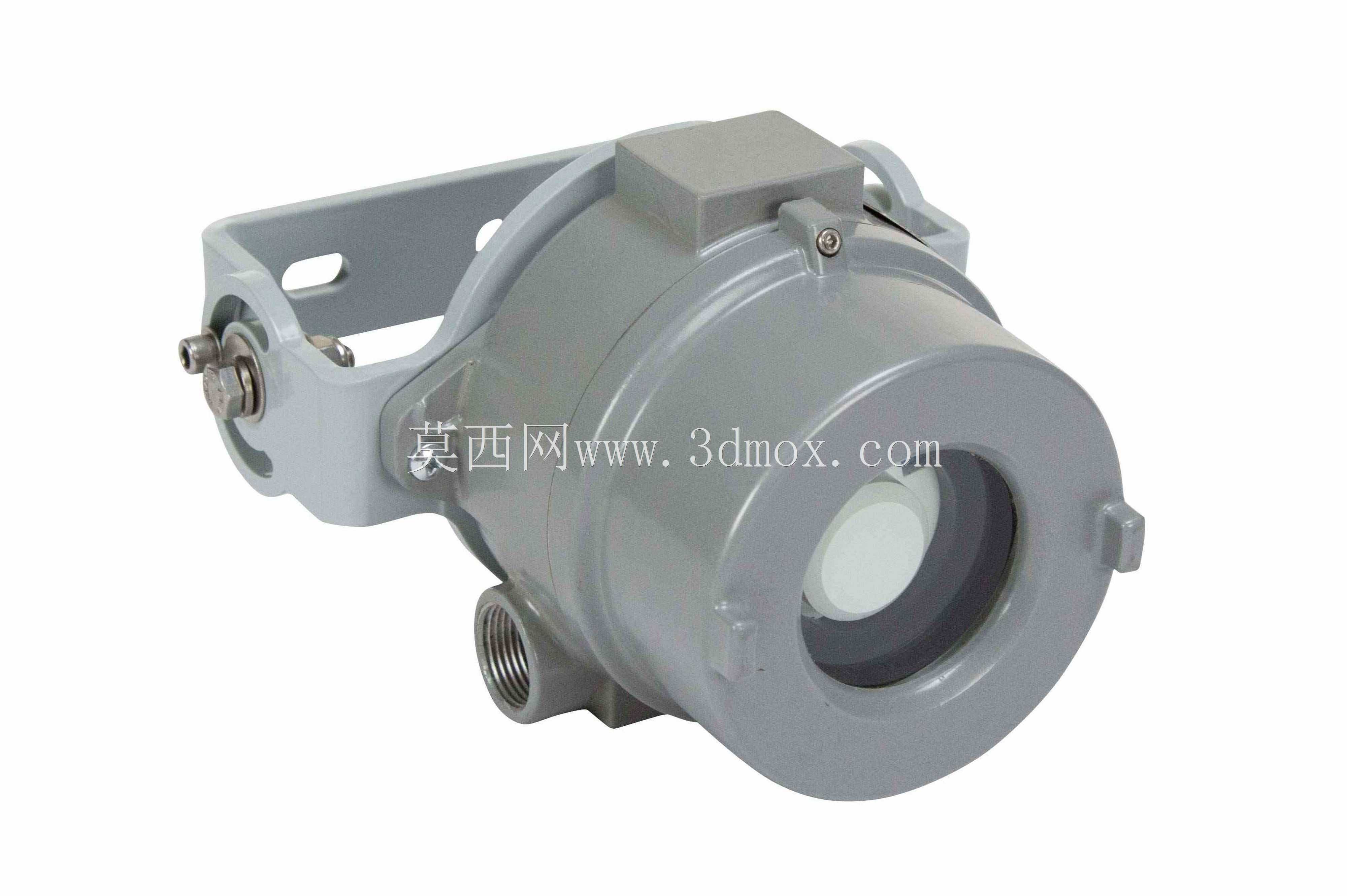

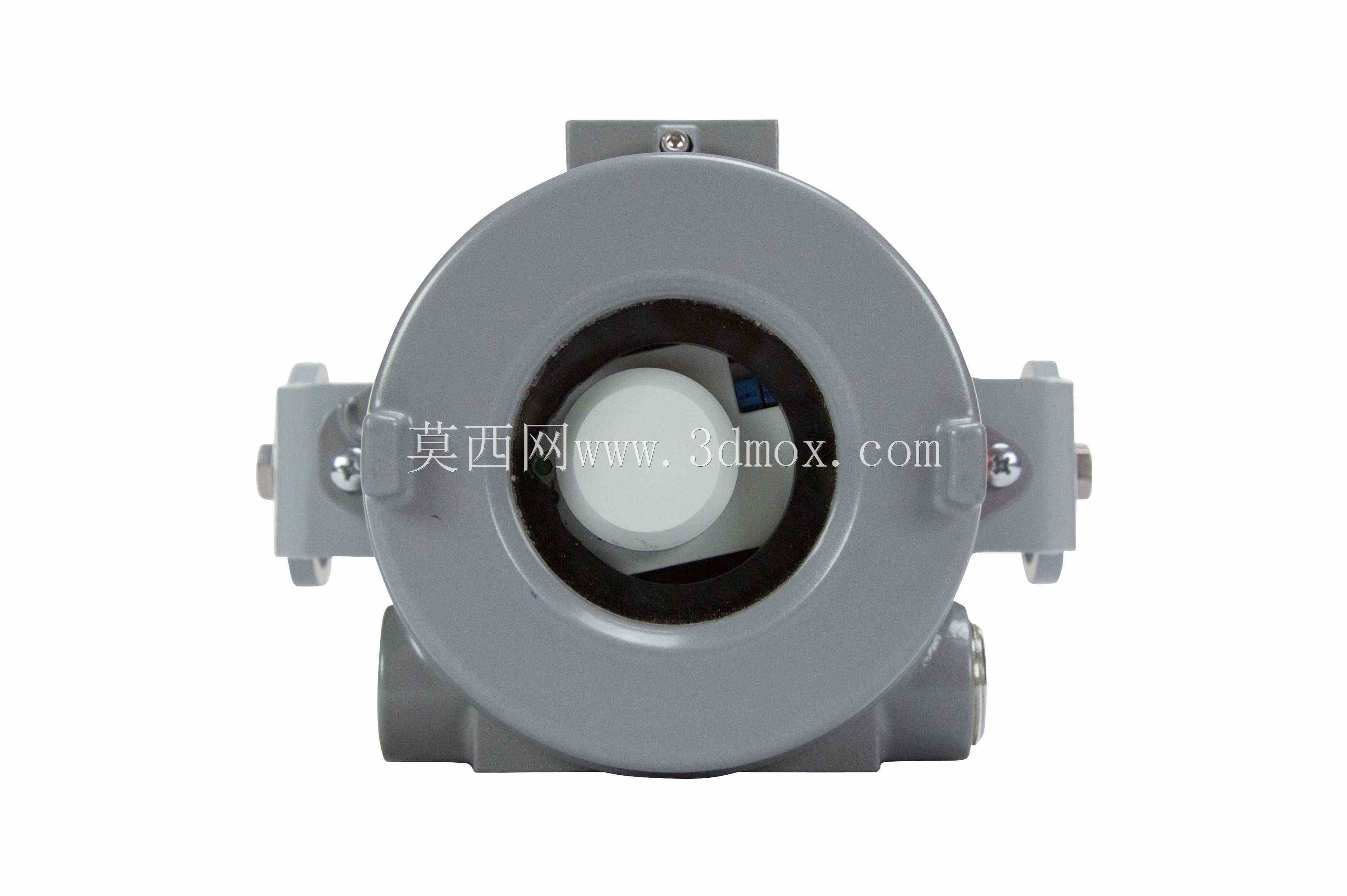

　　这款防爆运动传感装置主要面向存在易燃易爆粉尘、气体的1区、2类危险作业场景设计，可作为工业照明、现场小型受控设备的触发控制单元，替代传统红外探测方案在恶劣工况下的性能短板。从结构设计逻辑来看，整体外壳采用无铜无火花铸铝材质成型，满足防爆壳体的抗冲击、隔爆性能要求，前端预留透明检测窗用于微波信号收发，窗体与壳体结合处做密封压合处理，避免粉尘、水汽侵入内部电路腔室。壳体两侧预留标准管螺纹接口，可适配不同规格的穿线导管，常规版本为双侧开口便于现场走线串联，死端版本单侧带密封堵头，适配单端进线的布线场景，导体开口处配套套管密封结构，防止接线绝缘层在穿线过程中被金属棱边磨损，降低线路故障风险。安装支架采用可调式铰接结构，

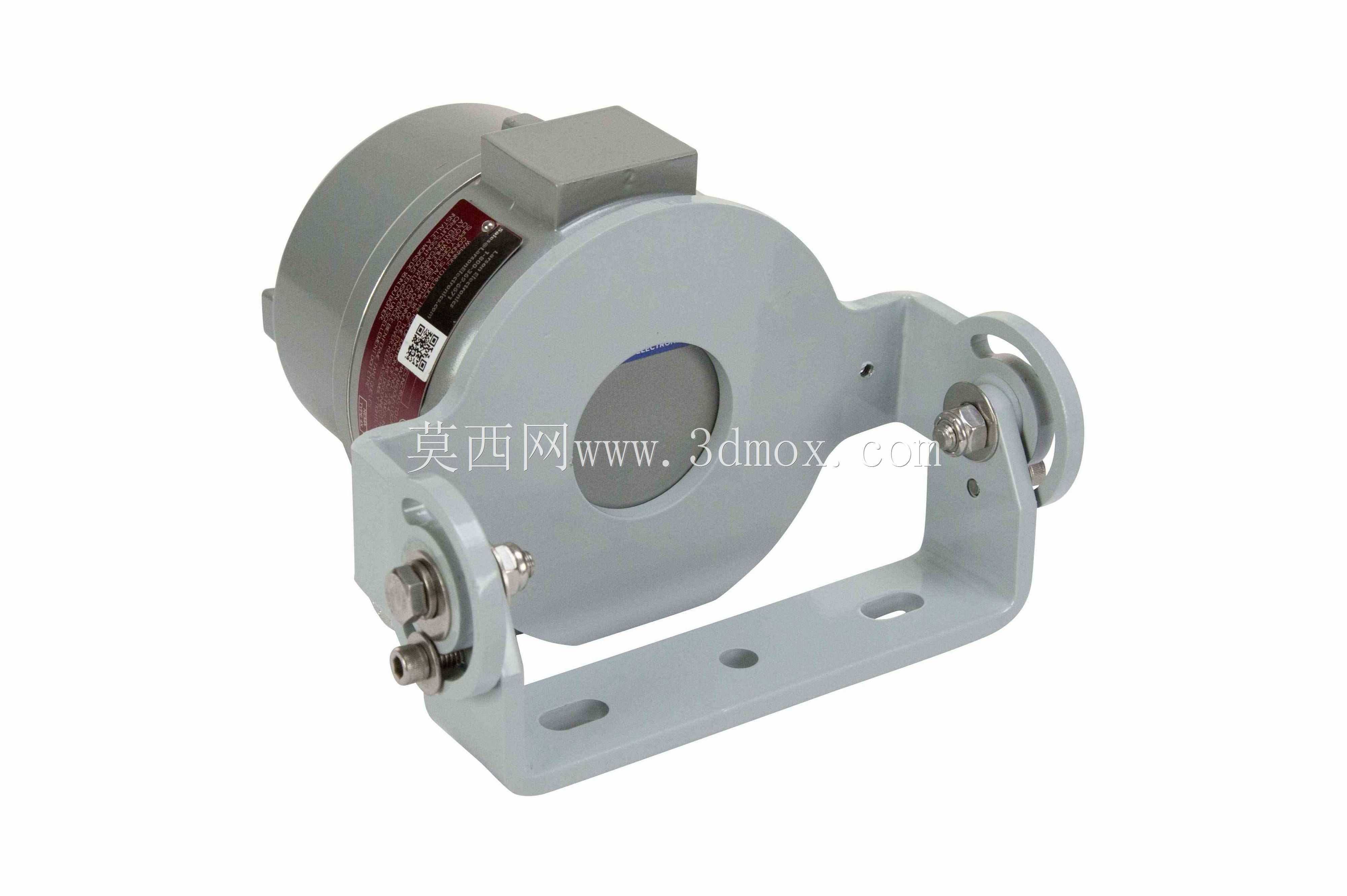

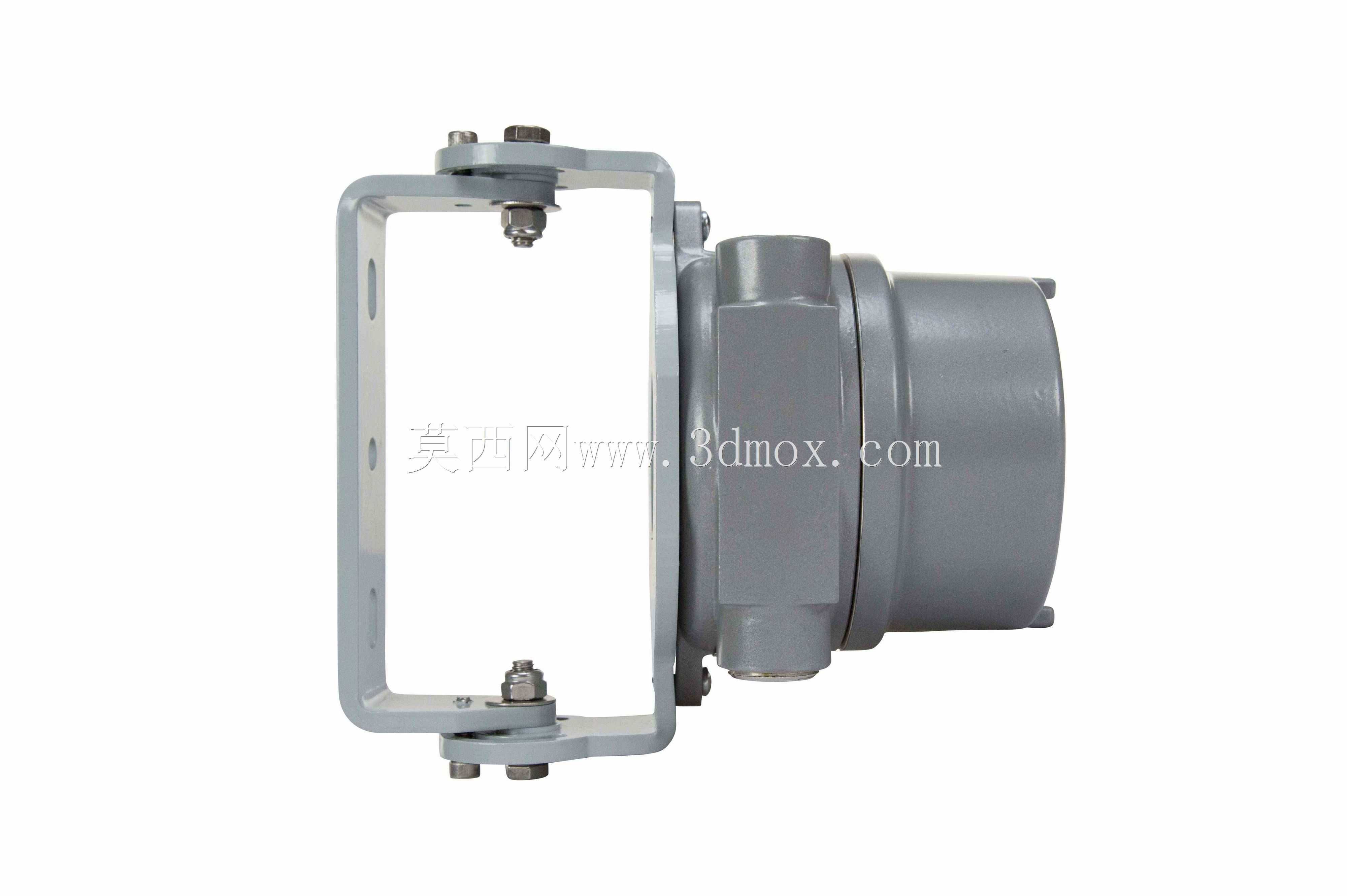

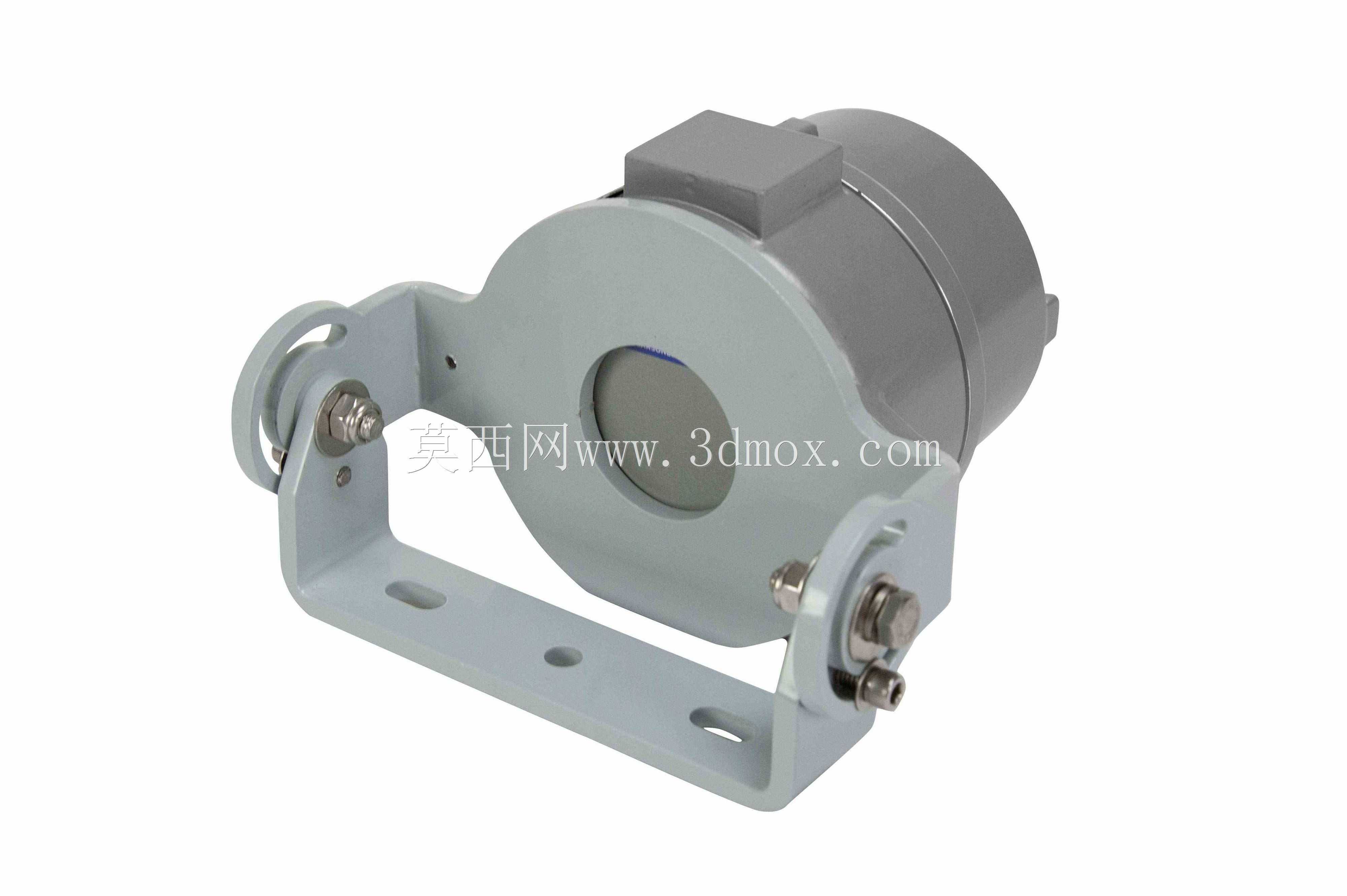

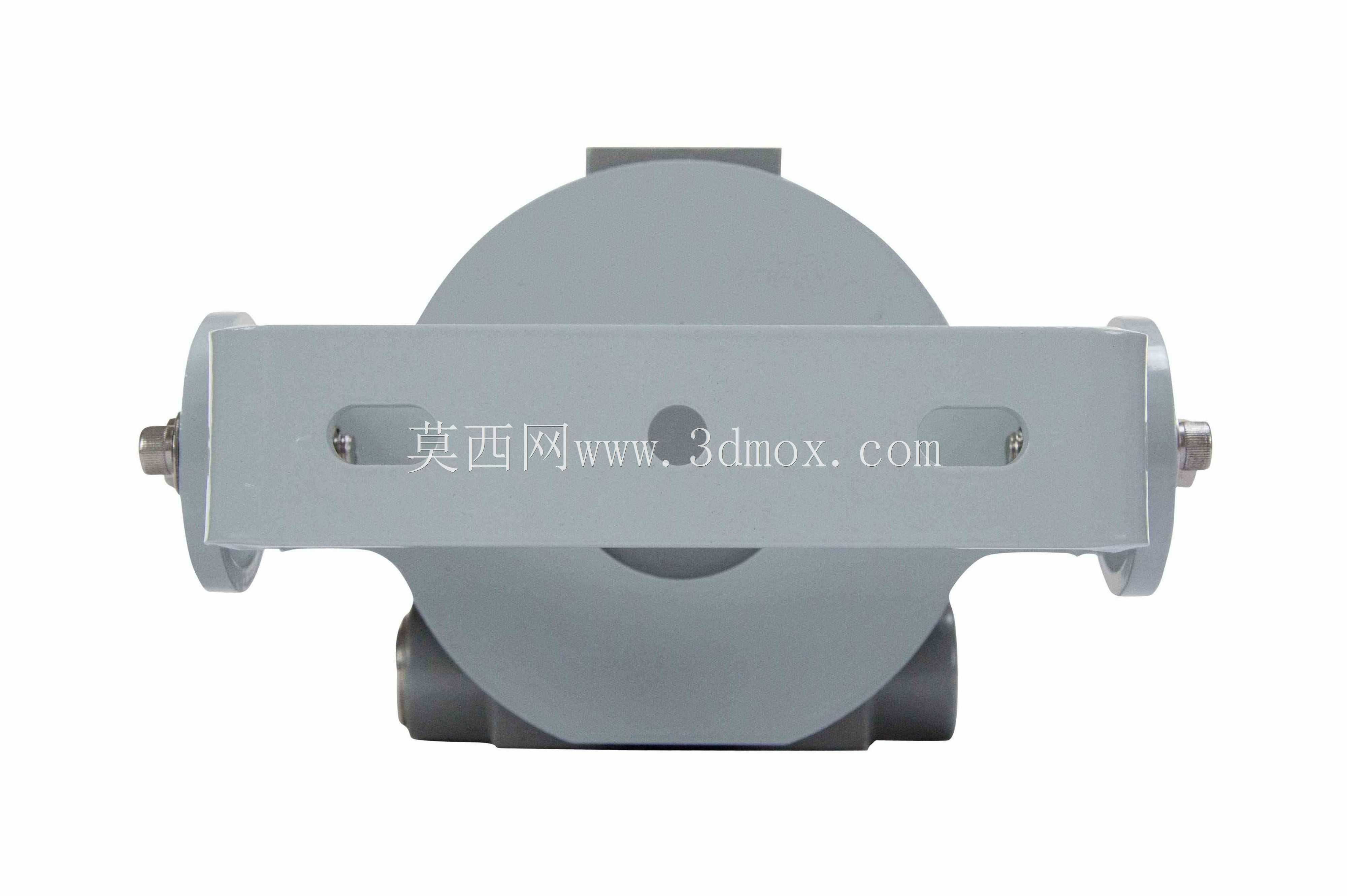

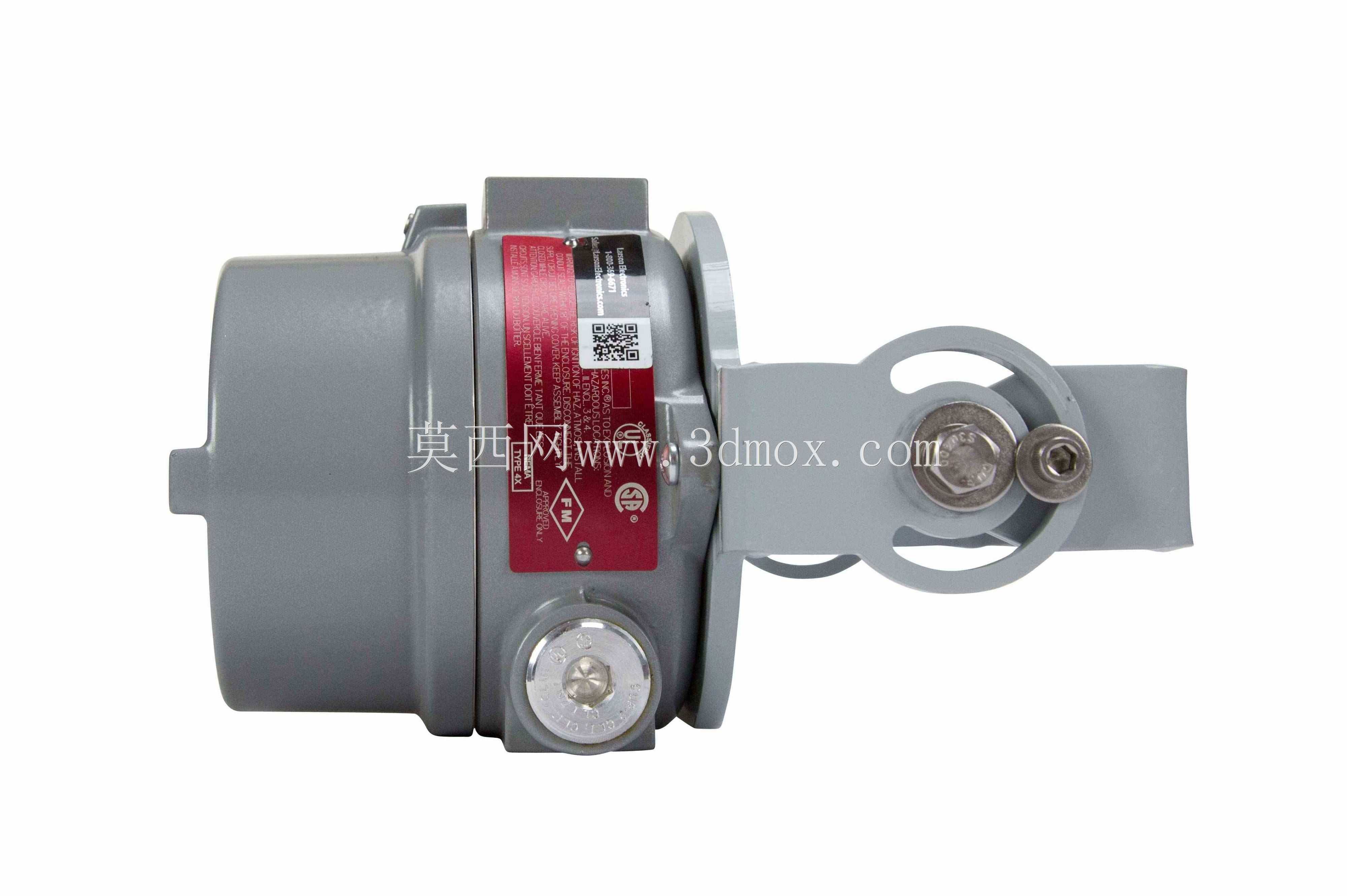

　　与壳体通过锁紧螺栓连接，安装完成后可在垂直方向-90°至+30°范围内调整探测角度，适配不同安装高度下的探测覆盖需求，支架上预留长条形安装孔位，可直接固定在墙面、支架、设备壳体等多种安装基体上，无需额外加工转接件。探测性能层面，装置采用微波探测原理，区别于传统红外传感器依赖热辐射识别的特性，微波信号可穿透玻璃、塑料等非金属遮挡物，不受环境气流、温度骤变、视线遮挡的影响，探测范围覆盖更稳定。安装高度适配10英尺至20英尺区间，当安装高度为16英尺时，可实现15英尺乘15英尺范围的有效运动探测，灵敏度与触发后的延时时间可根据现场需求调整，避免误触发或漏触发问题。电气适配方面，装置分两个电压等级设计，

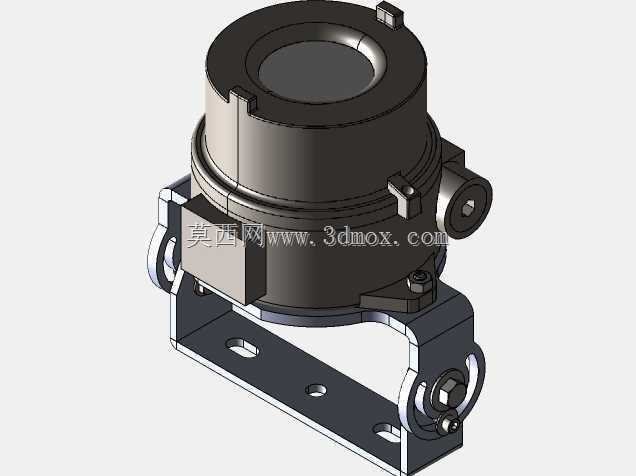

　　低压版本适配12-24V交直流供电回路，高压版本适配120-277V交流供电回路，可直接对接现场不同等级的配电系统，无需额外加装电压转换模块。从建模细节来看，完整还原了壳体的隔爆结合面结构、铰接支架的锁紧结构、接线口的螺纹细节、前端探测窗的装配关系，所有安装配合尺寸均按照实物安装边界还原，可直接用于防爆区域电气布置的干涉校验、安装支架的配套设计，也可作为同类防爆传感产品结构设计的参考样本。在实际工程应用中，这类传感器常配套防爆照明灯具使用，当探测到区域内有人员移动时自动触发照明开启，人员离开后延时关闭，在满足危险区域防爆要求的同时实现节能控制，也可接入现场安全管控系统，作为区域人员入侵的探测触发单元，适配石化厂区、粉尘加工车间、

　　易燃易爆仓储等场景的自动化管控需求。结构设计上充分考虑现场安装的通用性，安装支架的孔位间距、接线口的螺纹规格均采用行业通用标准，可直接替换同类型老旧传感器，无需对原有安装基础、布线管路做改造，降低现场施工的复杂度。壳体外部的散热筋结构在建模中也做了完整还原，兼顾壳体结构强度与内部电路的散热需求，避免长期工作时内部电路积热影响元器件寿命。
