空射轨道火箭载机超音速无人机结构

　　该三维结构围绕高空高速运载平台展开，核心任务不是常规侦察或打击，而是在大气层内将超轻型轨道运载火箭携带至合适高度与速度后完成释放、点火和初始爬升。与地面垂直发射相比，空射方式能够利用载机已有的高度和速度，减少火箭在稠密低空段的重力损失与气动阻力，同时对发射场位置、地面保障和气象窗口的依赖更低。载机本身需要兼顾高速冲刺、稳定巡航、挂载兼容和投放安全，因此整体构型采用细长机身、后掠机翼、双垂尾及尾部推进区域的组合思路。

　　从使用场景看，这类平台更接近可重复使用的空中发射母机。任务前，火箭通过机身或翼下接口与载机连接，载机起飞后爬升至高空，进入预定投放航向；在速度、姿态和高度满足条件后，挂载机构解锁，火箭先与载机形成安全分离距离，再启动动力系统进入上升轨迹。载机随后脱离发射走廊，返航着陆。整个过程对结构重心、分离流场、挂载间隙和姿态稳定性要求很高，尤其在火箭离机瞬间，载机不能因外挂物质量突然变化而产生不可控俯仰或偏航。

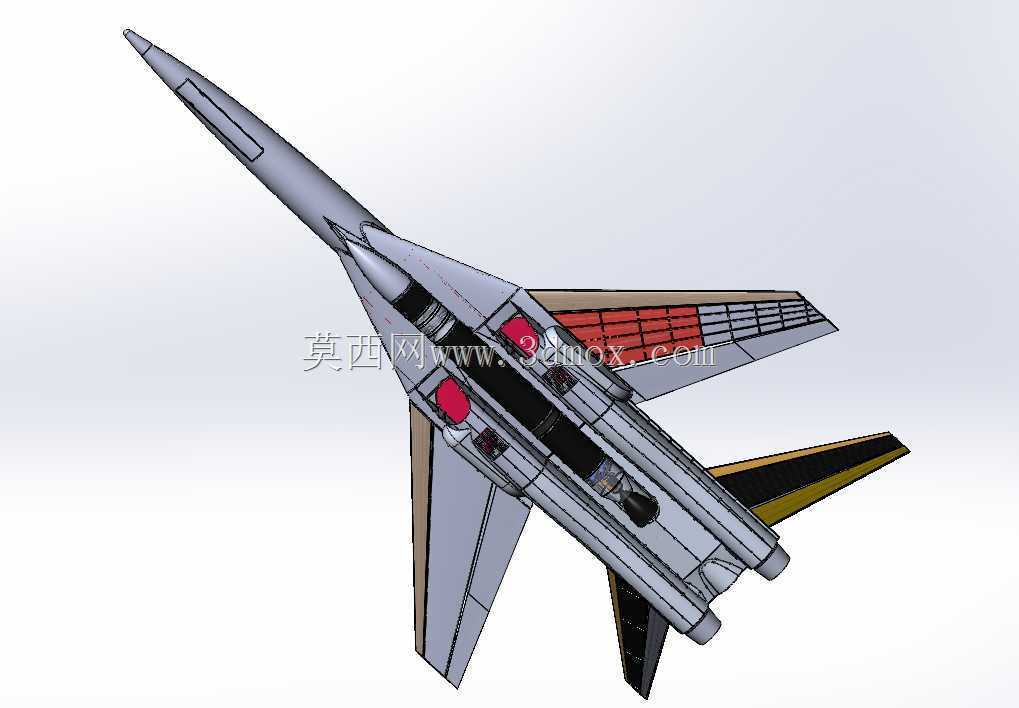

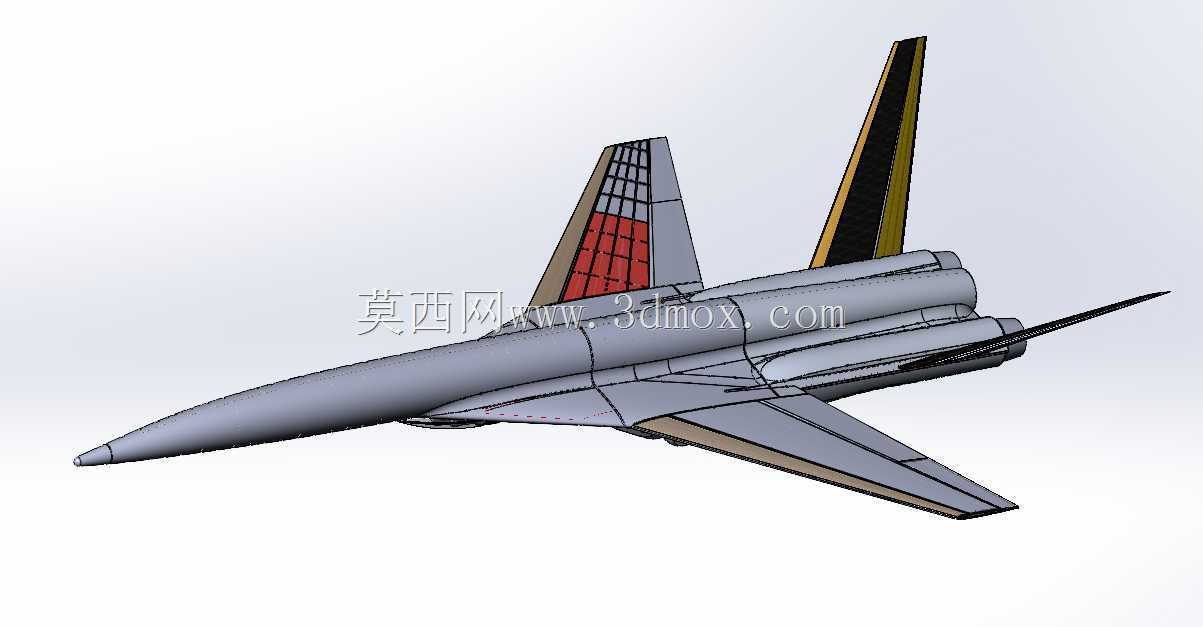

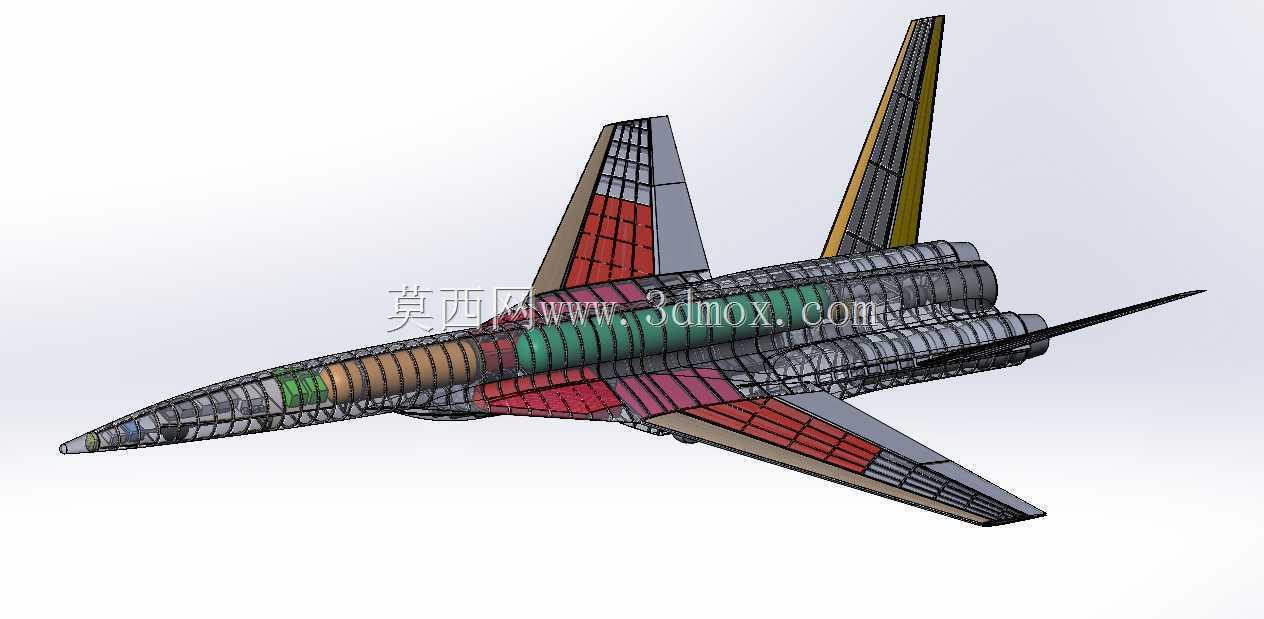

　　外形布局上，机头尖锐修长，用于降低高速飞行时的波阻；机身截面沿轴向逐步过渡，前段容纳航电、控制与任务设备，中段承担燃油、主承力框和火箭挂载接口，后段布置动力、尾喷管及尾翼连接结构。机翼采用大后掠平面形状，适合跨音速及超音速区间飞行，翼面内部通过翼梁、翼肋和蒙皮支撑形成传力路径。垂尾布置在机身后段，用于提供方向稳定裕度；水平尾翼或翼面后缘控制面则参与俯仰与滚转配平。模型中以不同颜色区分内部骨架、框段、翼肋、管路区域和设备舱段，便于检查结构连续性。

　　设计思路的重点在于把高速气动外形与真实承载结构结合起来。机身不是单纯的外壳曲面，而是由纵向桁条、环形框、舱段隔板和局部加强件共同组成。挂载火箭带来的集中载荷不能只由外蒙皮承担，需要通过挂架传至机身主框，再分散到翼身结合区和纵向梁上。若采用翼下悬挂，机翼根部还需考虑额外弯矩、颤振余量和投放后的刚度变化；若采用机腹半埋或背驮方式，则要处理火箭与载机之间的干扰阻力、局部激波和分离碰撞风险。

　　尺寸边界方面，载机长度方向需为机头设备舱、飞行员或自主控制舱、燃油舱、火箭挂载区和尾部动力区留出连续空间；翼展则受高速巡航效率与机场起降、滑行、机库停放约束共同影响。火箭挂载后，整机高度、宽度和地面净空必须满足起降滑跑、转弯、地勤接近和维护通道要求。挂点位置不能过于靠近地面，以免火箭尾翼或喷管在起落架压缩状态下接触跑道；也不能过度靠近机身尾部，避免火箭点火尾流冲刷载机结构。

　　起落架布局需要匹配细长机身和较高着陆速度，前起落架承担转向与接地稳定，主起落架布置在重心后方并靠近主要承力结构，确保挂载火箭时仍有合适的倾覆稳定性。舱门、检修口、燃油通道和设备安装口应沿机身框段合理分布，避免在主传力路径上开设过大开口。机翼内部除翼梁和翼肋外，还需预留控制面作动器、线缆、燃油管路及检查空间。

　　在建模层面，该结构适合作为航空载机概念方案的骨架验证模型：曲面外形可用于检查面积律过渡、挂载包容边界和喷流间隙；内部框架可用于评估框距、梁高、翼身连接刚度以及设备布置；挂架区域可进一步细化为销接、吊挂、爆炸螺栓或可控释放机构。对于工程人员而言，后续深化时应重点补充重心包线、投放轨迹、气动载荷分布、材料厚度、接头强度和尾流热影响范围，从而使概念构型具备向初步设计推进的基础。
