三马赫空射轨道火箭载运无人战机

　　该套三维结构数模围绕高空高速空射运载任务展开，载机平台采用无乘员的无人化布局，核心目标是在3马赫级巡航状态下，将一枚具备近地轨道投送能力的小型太空火箭携带至高空发射窗口，完成火箭点火释放、初始姿态稳定与初始速度赋予，整套系统面向低成本、快速响应的微小卫星空射入轨场景，替代传统地面固定发射塔架对发射场位置、射向窗口、地面保障车队的严苛依赖。

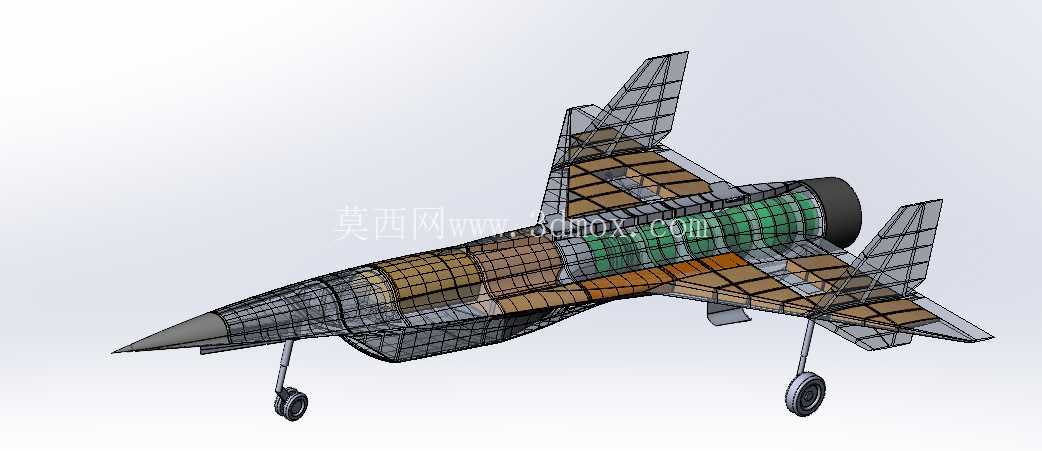

　　从气动布局设计思路来看，载机采用大后掠三角翼配合单垂尾、机身两侧进气的高速构型，整机长细比经过针对性优化，机身截面沿轴向平滑收缩，机头采用尖锐锥形激波压缩设计，在跨声速及超声速飞行段可有效降低波阻；机翼后掠角选取兼顾3马赫巡航升阻比与亚声速投放阶段的操纵稳定性，机翼内部预留完整的主承力翼梁、翼肋网格结构，数模中将蒙皮做透明化处理后，可清晰看到机身段分段布置的燃油储舱、航电设备舱、火箭挂载承力框以及尾部动力舱的排布逻辑。

　　结构设计层面，机身主承力框架采用环形框加纵向长桁的经典半硬壳布局，挂载火箭的机身腹部位置专门设置了加强传力盒段，将火箭挂载点的集中载荷通过两侧加强框直接扩散传递至机翼主梁与机身主承力结构，避免高速飞行及火箭点火瞬间的冲击载荷造成局部结构失稳。前三点起落架的收放边界在数模中做了完整运动干涉校验：前起落架向前收入机头下方设备舱，主起落架沿机翼根部转轴向内旋转收纳，机轮、缓冲支柱、收放作动筒的全行程运动路径均与周边燃油管、电缆通道、舱门开合轨迹完成间隙校核，着陆状态下起落架支柱的投影外廓、轮距参数均满足常规跑道起降的地面滑跑稳定性要求。

　　任务功能特性上，该无人载机无需设计乘员生命保障系统、座舱增压结构与弹射救生通道，整机空重得以大幅压缩，原本座舱占据的机头空间可全部布置导航制导设备、火控级任务计算机与空射火箭的发射时序控制单元。挂载的太空火箭采用级间分离式布局，载机飞至指定高度与速度后，先通过挂架释放机构将火箭以安全下落姿态抛出，待火箭与载机拉开足够安全距离后第一级发动机点火，载机随即按照预设规避航线转弯返航，可重复执行空射任务。整套系统的使用场景覆盖低纬度海上空发射、偏远区域快速补星、微小星座批量组网发射，无需依托大型航天发射场，地面保障仅需常规高速机场即可完成载机加注、火箭对接挂载与起飞前检测。

　　外形与安装边界方面，整机翼展、机身长度的包络尺寸完全适配标准机场停机坪与滑行道宽度，地面状态下整机高度、垂尾顶端轮廓满足常规机库大门的通行限高；机腹挂架的接口尺寸、挂载梁的间距预留了250公斤级火箭的安装公差，挂点前后的机身腹部均预留了火箭尾焰防护的隔热层安装空间，避免火箭点火初始阶段的高温喷流冲刷载机后机身结构。数模中机身内部的油箱分区、航电安装架、发动机安装节的定位坐标均按照实际装配逻辑搭建，结构设计人员可直接基于该数模开展静力学仿真、高速气动校核与挂架分离轨迹分析，为空射运载平台的方案论证提供完整的结构参考。
