重型星际轨道转移运载飞行器结构

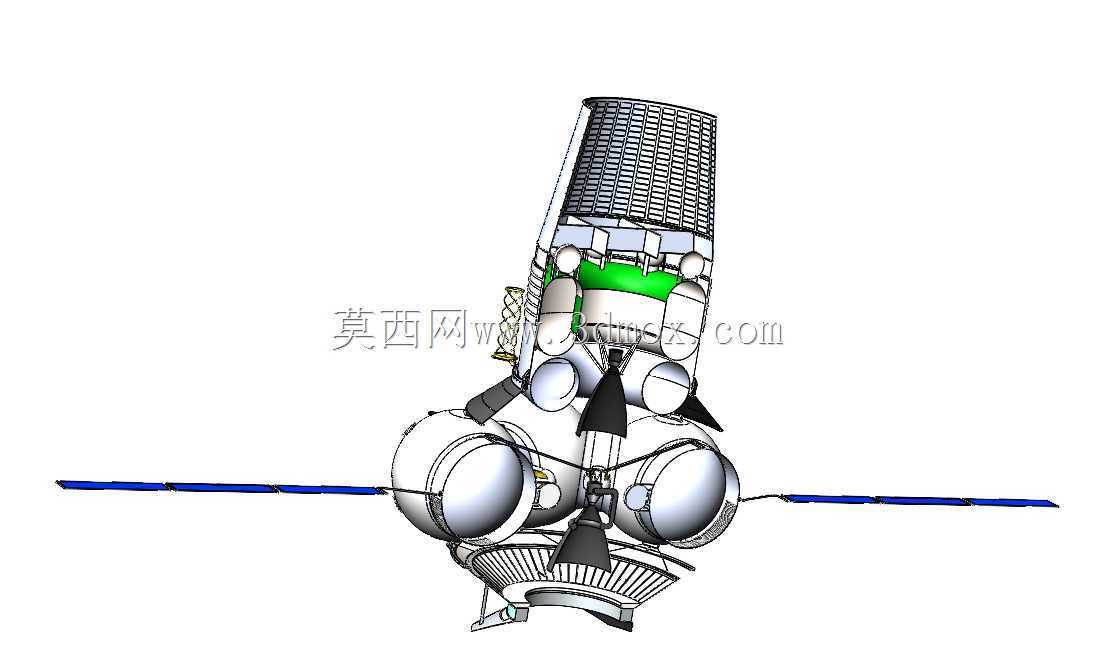

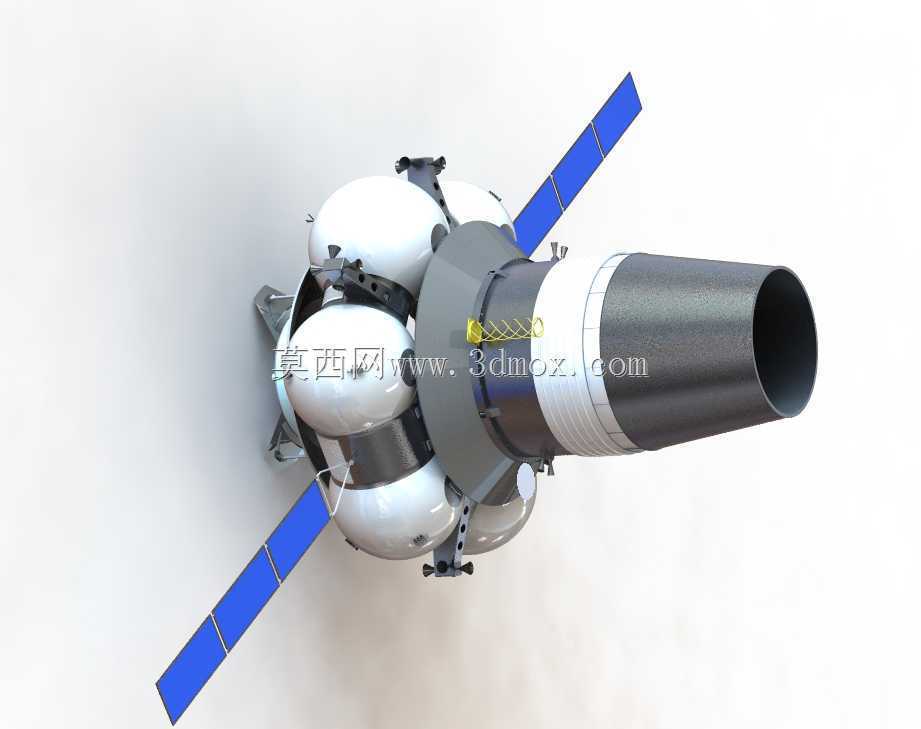

　　这套三维结构围绕大吨位星际轨道转运任务展开，面向超重型运载火箭入轨后的高轨载荷部署、跨天体轨道投送场景，适配近地轨道组装后向月球转移轨道、火星入射轨道推送大质量有效载荷的工程需求，可承担空间站舱段转运、深空探测载荷推送、大型轨道基础设施移位等航天任务，替代传统小型上面级载荷运力不足、多次对接转运流程繁琐的问题。整体构型采用多储箱并联簇式布局，核心主承力筒段沿轴向布置，前端设置大口径喷管延伸段与主发动机安装法兰，后端预留标准化载荷对接接口，周向均匀分布四组球形推进剂储箱，储箱通过环形承力桁架与核心筒刚性连接，外侧对称展开两组大面积太阳能帆板，帆板通过铰接驱动机构与舱体连接，可随太阳入射角度调整朝向，为在轨长期待机阶段的航电系统、

　　姿态控制组件供电。从结构设计逻辑来看，球形储箱的选型优先考虑高压推进剂存储的受力特性，球面壳体在内压载荷下膜应力分布均匀，相比同容积柱形储箱壁厚更薄、结构死重更低，多储箱分散布置的方案也避免了单一大直径储箱超出火箭整流罩包络的限制，簇式排布后整体径向尺寸可适配超重型火箭的整流罩内部边界，各储箱之间预留管路敷设、阀门安装的操作空间，推进剂输送管路沿环形桁架表面走线，分别汇集至核心发动机供给接口，同时设置独立的姿态控制推进系统支管，在主发动机关机滑行阶段提供小推力姿态修正、轨道微调的动力。主承力筒段采用分段法兰连接结构，喷管连接段、储箱安装段、载荷对接段各自独立成型，筒壁预留传感器安装座、管路穿舱密封座、电气连接器开口，

　　各分段对接面设置定位止口与密封槽，装配时可先完成储箱与桁架的组合拼装，再整体对接至核心筒，降低总装阶段的操作难度。载荷对接端遵循航天通用对接接口规范，端面布置环形连接螺栓孔、导向销孔以及电气液一体化连接面板，既可以对接大型行星着陆器、深空探测飞船，也可以挂载多颗小型卫星完成一箭多星的高轨部署，对接接口承载能力匹配数十吨级载荷的发射过载与在轨对接冲击载荷。外形包络方面，收拢状态下太阳能帆板折叠贴靠在储箱外侧，整体径向轮廓完全处于整流罩允许的包络范围内，入轨后帆板展开，单侧帆板延伸长度满足整器长期在轨的功率需求，展开机构设置锁死结构，帆板展开到位后自动刚性锁定，避免发动机点火工作期间的振动导致帆板颤振。

　　姿态控制组件分散布置在簇式储箱的外侧支点上，多个小推力喷口沿周向与轴向分层布置，可实现三通道独立姿态控制，在主发动机长时间点火工作期间，通过差动喷流修正推力偏心带来的姿态偏差，滑行阶段则可完成轨道圆化、对接瞄准等精细机动。热控层面，储箱外表面预留多层隔热材料安装支架，发动机喷管相邻区域设置隔热防护板，避免大推力点火期间的高温热流反向辐射至储箱与帆板结构，帆板基板采用轻量化蜂窝夹层结构，在保证展开后刚度的同时控制整体重量。整套结构的建模过程完整还原了承力路径、装配关系与机构运动逻辑，环形桁架的杆系截面经过受力优化，在传递发动机推力、储箱内压载荷与发射段过载的前提下尽量减少结构冗余，各连接节点的安装孔位、配合公差都按照航天总装工艺要求做了还原，可用于航天运载器方案论证阶段的构型展示、总装流程推演、包络干涉检查，也可为轨道转移飞行器的课程设计、概念方案推演提供直观的结构参考。
