GX12三针母头航空连接器结构

　　这套GX12三针母头连接器的三维结构，在小型工业测控、传感器接线、伺服信号引出以及台架设备的面板接口场景里十分常见。做整机布线时，工程师最先面对的往往不是电路原理，而是线缆如何从箱体内部可靠地穿到外部、如何在频繁插拔和振动环境下保持接触稳定。GX12这一类圆形航空接插件，正是为这种空间紧凑、又要求一定机械保持力的位置准备的。

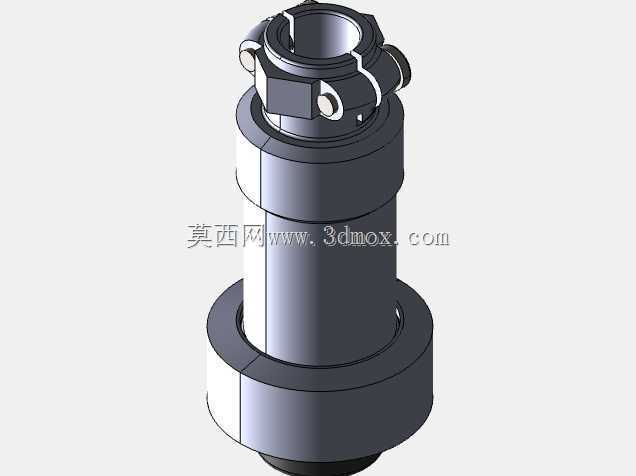

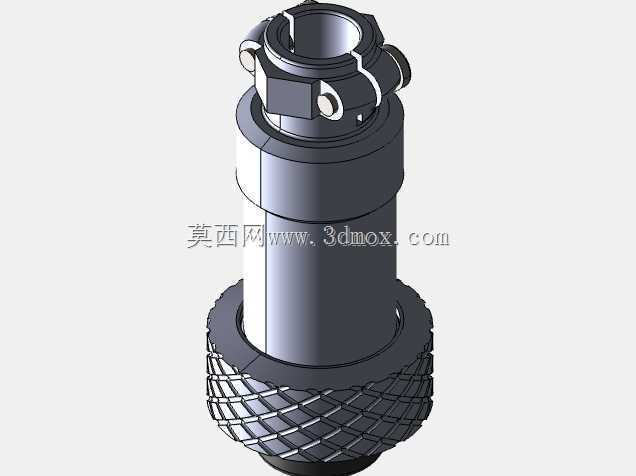

　　从模型呈现的结构看，上部为插头对接与锁紧区域，下部带有较宽的法兰式安装基体，中间为圆柱形主体。母头端用于与对应公头插针对接，内部触点按三芯布置，可承载小功率电源、开关量信号或模拟量信号的连接。三针配置在实际项目中常用于电源正、电源负与接地，也可用于一组信号加屏蔽或公共端，接线逻辑清晰，误插风险较低。

　　圆形壳体的优势在于受力均匀，旋接或卡合后能够形成较稳定的周向约束。模型顶部可以看到对接端的金属壳体、侧向锁紧结构以及配合轮廓，这些特征直接决定插拔时的导向方式和锁紧后的抗松脱能力。对接过程中，插头先依靠圆柱面完成粗定位，再通过锁紧件把两端压紧，使插针与插孔保持轴向贴合。设备运行中遇到轻微拉扯时，外力主要由壳体和锁紧结构承担，而不是直接作用于焊点或压接部位。

　　下部法兰盘是安装边界中最需要关注的部分。它适合固定在设备面板、支架板或小型控制盒壁面上，安装时需要在面板上开出与圆柱主体匹配的通孔，并在法兰对应的位置预留固定孔位。三维建模时不能只按主体外径开孔，还要检查法兰厚度、螺母或螺钉空间、背部线缆弯曲半径以及插头插拔时手部操作空间。若面板后方走线拥挤，即使连接器本体能够装入，后续装配和维护也会非常困难。

　　外形尺寸方面，GX12命名本身指向约12mm级别的圆形连接接口，整体属于小型航空插头范畴。它不适合大电流动力主回路，更适合控制、检测、通信和低压供电支路。选型时要结合线径确认触点容量，按实际电流、电压等级和环境温度降额使用；不能因为壳体金属感强，就默认其能够承担超过触点设计能力的负载。

　　结构设计上，该模型把连接器的外部装配关系表达得比较完整：底部法兰提供面板固定基准，中部筒体容纳绝缘基座和接触件，上部金属外壳负责屏蔽、导向和机械保护。金属外壳除了提高抗磕碰能力，也有助于降低外界电磁干扰对微弱信号的影响。对于传感器信号、编码器反馈线等容易受干扰的回路，带金属壳体的圆形连接器比普通塑料插接件更稳妥。

　　在三维布局阶段，应重点核对三个方向的边界。第一是轴向长度，连接器装入面板后，前后两侧都要留出插头对接和线缆弯折空间；第二是径向尺寸，法兰外缘与相邻元件、线槽、盒体侧壁之间不能发生干涉；第三是操作空间，锁紧结构附近要保留工具或手指旋转、按压的位置。若多个连接器并排布置，还应按插头外形最大轮廓计算间距，而不能只按法兰直径排列。

　　从维护角度看，这类连接器的可拆卸结构便于箱体分装、线束预制和现场更换。车间装配时可以先把设备内部线束做好，再将母头固定到面板上；外部传感器或执行器线缆通过配套公头接入，减少整机接线时间。维修时也不必拆开全部线路，只需断开对应插头，即可更换模块或排查故障。

　　建模时应注意把金属外壳、绝缘安装体、插孔接触件、法兰固定面和锁紧配合面分层表达。接触件虽然在外观模型中不一定完全展示，但在工程设计中必须保证孔位与三针定义一致，并预留焊线或压接后的收容空间。外壳倒角、台阶和卡扣位置也不能随意简化，因为这些细节会影响公母头配合、装配顺序以及后期干涉检查。

　　总体而言，GX12三针母头连接器属于小体积、高通用性的面板式电气连接件。它的价值不在于复杂传动，而在于通过明确的机械接口和稳定的触点布局，让设备内外线路实现可拆、可维护、抗振动的连接。把法兰安装边界、对接方向、线缆弯曲半径和相邻零件间隙校核清楚，这类小型接插件就能在紧凑设备中长期可靠工作。
