航空AN3六角头外螺纹连接螺栓

　　航空类连接螺栓在整机结构装配中承担着高频拆装、交变载荷传递与定位锁紧的基础功能，AN3规格属于航空紧固件体系里应用覆盖面极广的一类，在轻型飞机机身蒙皮骨架连接、机载设备支架固定、发动机周边附件安装、操纵系统支座锁紧等场景中都能见到对应规格的使用。这类螺栓和普通工业紧固件的核心差异，在于杆身光杆段与螺纹段的长度配比经过航空装配场景的专门优化：光杆部分直接穿过被连接件的预制通孔，装配后剪切受力由光杆圆柱面承担，避免螺纹牙型参与剪切承载，从受力根源上降低螺纹处应力集中引发的断裂风险；末端螺纹段仅伸出被连接件表面足够拧入航空螺母的长度，多余的螺纹长度会额外增加整机重量，这在对克级重量都敏感的航空装配场景中是需要严格控制的设计细节。

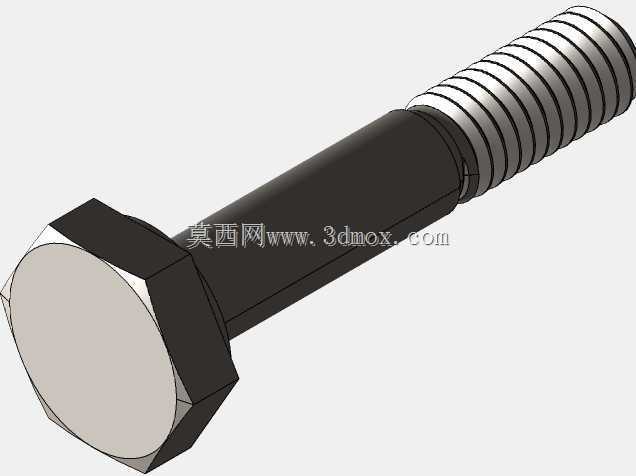

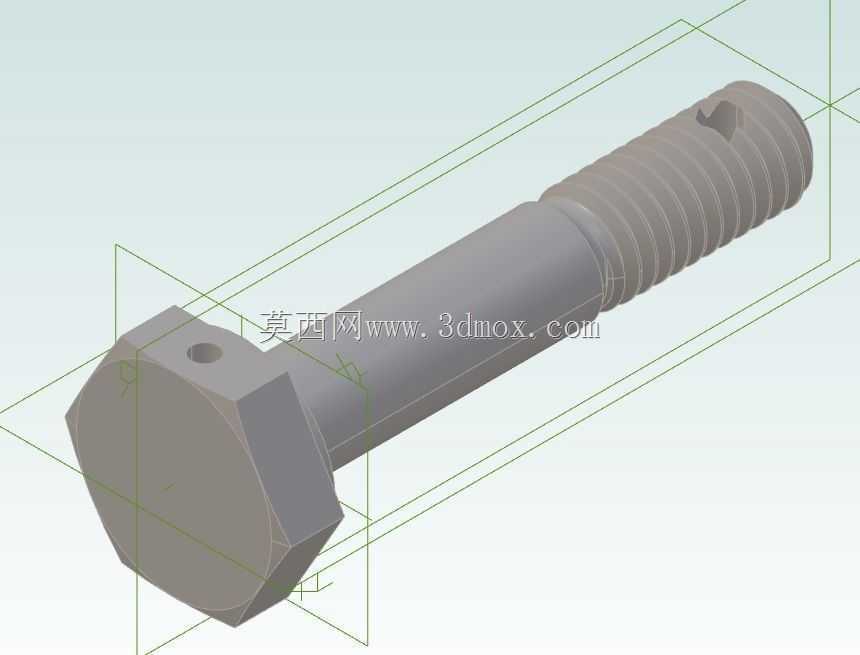

　　从三维结构特征来看，该螺栓头部为标准六角形，头部下端与杆身衔接处做了小尺寸过渡圆角，这个圆角并非随意添加的工艺修饰：在螺栓预紧后，头部支撑面会对被连接件表面施加均匀压应力，过渡圆角可以避免头部与杆身交接的直角位置在振动载荷下出现应力突变，长期承受飞机起降阶段的冲击载荷、飞行过程中的持续振动时，能大幅降低根部疲劳裂纹的萌生概率。头部下端的支撑面加工有极高的平面度要求，装配时支撑面完全贴合被连接件表面或者垫圈端面，预紧扭矩可以稳定转化为轴向夹紧力，不会因为支撑面翘曲出现预紧力不足、使用中螺母松脱的问题。

　　杆身部分的尺寸边界在建模时需要严格匹配航空安装规范：光杆段的外径公差控制在极小的范围内，和被连接件的安装孔采用小间隙配合，既可以保证装配时螺栓能顺利穿入对齐孔位，又能在承受横向剪切载荷时，让杆身和孔壁均匀接触，避免局部应力过大压溃孔壁。螺纹段采用航空通用的统一螺纹牙型，牙顶和牙底都做了圆滑过渡，没有普通民用螺栓常见的尖锐牙底，这种牙型处理可以让螺纹受力时的应力流线连续分布，在反复交变拉力作用下，牙底位置不会成为疲劳失效的起始点。螺纹收尾处的退刀槽宽度和深度也有明确约束，槽底圆角同样做了圆滑处理，避免螺纹末端和光杆段衔接的台阶处出现应力集中。

　　在实际选型装配时，首先要确认被连接件的总叠层厚度：叠层厚度需要落在光杆段的长度覆盖区间内，不能让螺纹段进入被连接件的剪切孔内部，否则受剪时螺纹牙会挤压孔壁，既会损坏安装孔，螺栓本身的承载能力也会大幅下降。如果叠层厚度偏薄，需要搭配对应厚度的航空垫圈调整总夹紧厚度，保证螺栓头部支撑面和螺母夹紧面完全压实所有被连接件，不会出现局部夹不紧、装配后存在间隙的情况。六角头部的对边尺寸严格符合航空扳手空间规范，在三维布局阶段校核安装空间时，要预留出标准套筒或者开口扳手的操作余量，避免螺栓布置在狭窄结构夹角处，装配时工具无法套入头部、后续检修拆装时无法施加规定扭矩。

　　建模过程中还原这类螺栓时，不能只简单拉伸六角轮廓再加螺纹修饰：头部的倒角角度、支撑面的表面处理余量、杆身的同轴度公差、螺纹的起止位置都要和实际航空件的尺寸规范对齐，尤其是头部和杆身的同轴度，在虚拟装配时如果同轴度偏差过大，会出现螺栓穿入孔位时偏心、头部支撑面偏斜的干涉假象，误导后续结构设计判断。这类螺栓在装配完成后，通常还会配合开口销、自锁螺母或者防松保险丝使用，螺栓末端的螺纹长度要留出足够的余量，保证自锁螺母的尼龙锁紧圈完全咬合螺纹，同时末端露出螺母的长度符合航空装配标准，既不能露出过多增加重量和突出物风险，也不能露出过少导致螺母咬合螺纹圈数不足、预紧后滑牙。

　　在机载设备的振动环境下，这类螺栓的预紧力需要按照规范扭矩施加：扭矩过小会导致夹紧力不足，设备运行振动时被连接件之间出现相对微动，磨损连接孔表面；扭矩过大则会让螺栓杆身承受超过设计阈值的预拉应力，在后续叠加工作拉力时总应力超过材料屈服强度，出现螺栓拉长变形甚至断裂。三维模型中准确还原螺栓各段尺寸，也能在设计阶段直接完成螺栓长度选型校验，不用等到实物试装时才发现螺栓过长或者过短，减少航空装配现场的返修工作量。
