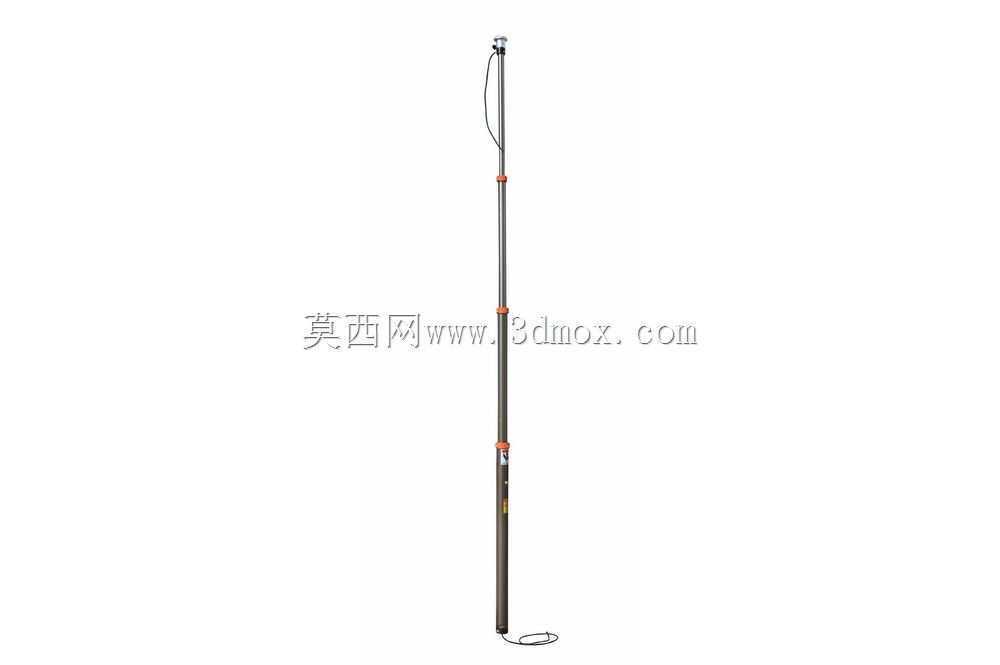

十三点五英尺气动升降灯杆内置线缆桅杆

　　该三维作品呈现的是一套面向野外临时照明、现场监控和通信辅助部署的气动伸缩桅杆，核心结构为竖直多节铝制立杆，底部设置安装基板，顶部预留灯具、摄像头或其他轻型电气设备的承载位置。与普通裸杆不同，方案把供电线和网络信号线纳入桅杆内部，线缆随杆体伸缩同步布置，外部看不到松散拖线，这对频繁转场、夜间作业和车辆搭载场景很重要。

　　从实际使用看，这类桅杆常见于应急救援、道路抢修、工地夜间施工、矿区临时警戒、赛事活动保障以及户外安防布控。操作人员不需要攀爬高处，也不必借助大型吊装设备，通过压缩空气即可把灯头、摄像云台或小型天线抬升到目标高度。升起后可形成较大范围的照明覆盖，也可让监控设备越过车辆、围挡和低矮地形获得更开阔视野。收纳状态下杆体明显缩短，便于在拖车、皮卡、厢式车或固定平台上运输与存放。

　　结构设计上，桅杆采用多段套筒式伸缩形式，各节之间依靠导向和锁定关系保持同轴。杆体材料选用经热处理的高强度铝合金，重点在于兼顾抗弯刚度、自重和耐腐蚀能力。铝材本身重量较轻，适合单人或少量人员完成部署；热处理则提高了节段壁面在反复伸缩和侧向受风条件下的稳定性。桅杆底部的放气结构允许操作人员在作业结束后控制下降速度，避免节段快速回缩造成冲击。

　　内置布线是该装置的关键工程点。杆内布置三根CAT5e线缆，包含正极和负极线路，线缆从底部区域延伸至上部出线位置。将线缆置于杆体内部，可以减少紫外线、雨水、泥沙和外物刮擦对绝缘层的影响，也能避免塔架倒伏或转场缠绕时出现接头磨损、线缆拉脱等问题。三维建模时需要特别关注线缆在伸缩过程中的弯曲半径、固定点间距以及端部出线方向，不能只按静止竖直状态处理。若线缆在节段连接处余量不足，升起时可能被拉紧；若余量过大，又可能在管内弯折、摩擦或堆积。

　　顶部安装区采用锁定式安装板思路，便于灯具、摄像头和支架快速装配。安装基板上的孔位需要与常见灯具底座、云台法兰或矩形支架匹配，孔边距离、螺栓规格和板厚都应按承载设备的重量及风载力矩校核。桅杆虽然属于轻型升降设备，但顶端设备在高处会产生明显倾覆力矩，尤其是加装大面积投光灯或横置支架时，不能只按设备静重选型。

　　底部安装界面决定了现场适配性。方形基板通过四个安装螺栓固定在车辆平台、拖车框架或临时稳定基础上，建模时应保留螺栓孔、垫板、加强筋和气动接口的空间关系。基板不能简单视作一块平板，因为杆体受弯时载荷会集中传递到底盘连接区域，边角和焊缝位置需要有足够的加强过渡。若安装在车辆上，还要考虑行驶振动、制动惯性和驻车支撑条件；若在地面独立使用，则应配合支腿、配重或地锚控制晃动。

　　外形尺寸方面，作品对应完全升起约13.5英尺的工作高度，收纳后可缩短至约5英尺量级，运输状态长度约6英尺，包装轮廓约2英尺宽、2英尺高。这样的尺寸边界使它能够装入普通货运空间，同时在展开时获得远超人员手持灯架的照射半径。桅杆自身重量约35磅，可支撑约30磅等级的顶部灯具或设备，这个参数关系在结构评审中应作为杆体稳定性、底盘强度和紧固件选型的基础。

　　气动升降逻辑决定了配套边界。杆体升高依赖外部压缩空气源，空气压缩机并非必须集成在桅杆本体上，但模型设计需要在底部预留清晰的气路接口、阀门操作空间和维护位置。选型时要关注供气压力、流量、软管长度以及阀门微调能力。升压过快会让节段冲击到位，降压控制不足则可能造成载荷突然下落，因此操作阀的位置应便于人员站立观察，同时远离杆体回缩夹点。

　　从建模表达角度，作品应准确还原多节圆管的阶梯外径、锁紧环位置、底部铰接或固定关系、顶部出线结构、基板孔位以及线缆走向。外观上细长杆件占比大，若只做单一圆柱会丢失装配层级；合理的做法是按节段拆分实体，保留伸缩套合间隙、限位台阶和密封件位置。线缆可采用柔性路径表达，在底部和顶部留出接头空间，使结构工程师能够据此检查干涉、检修顺序和电气安装方式。

　　该装置的价值不在于复杂零件数量，而在于机械伸缩、气动驱动、电气布线和现场安装边界的协同。设计时需要同时满足快速架设、安全下降、重复运输、顶部设备互换和外部环境保护等要求。对于三维建模人员而言，细长杆的同轴关系、底部载荷传递、内置线缆随动和顶部安装孔位，是还原该类气动灯塔时最应把握的结构重点。
