涡轮叶轮精密曲面结构设计

　　这套涡轮叶轮的三维结构，围绕小型流体做功转子的实际装配与运行需求展开，整体外轮廓最大直径控制在120毫米，轴向总高度48毫米，中心安装轴孔直径26毫米，叶片出口位置的叶尖厚度约9毫米，轮盘背部密封配合段直径74毫米，所有尺寸边界都对应小型涡轮增压器、微型燃气透平或者高速流体试验台的安装空间约束。从现场装配逻辑来看，叶轮作为转子总成里直接和工质接触的做功部件，中心孔需要和转轴形成过盈或者过渡配合，端面要预留锁紧螺母的贴合平面，轮盘背面的74毫米圆柱段，既可以作为迷宫密封的配合基准，也能在动平衡工序里作为径向找正的夹持面，避免加工后二次装夹带来的形位公差偏差。

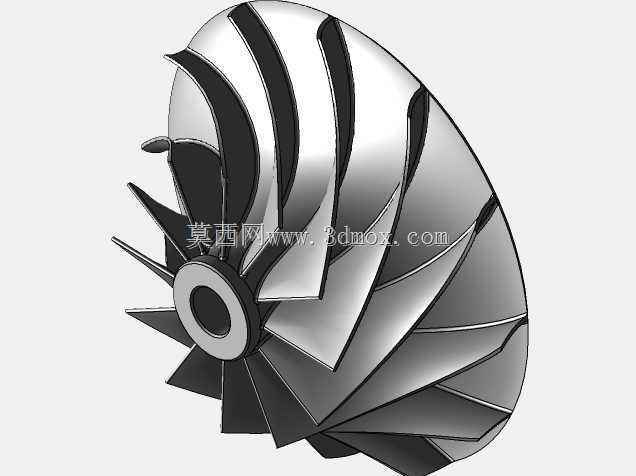

　　叶片部分采用大扭角的空间曲面构型，十二枚叶片沿轮盘周向均匀分布，进气侧叶尖延伸出窄薄的导流边，气流从轴向进入叶轮流道后，顺着曲面逐渐转向径向，在旋转过程中把原动机输入的机械能转化为工质的压力能与动能，或者在涡轮工况下把高温高压燃气的焓降转化为转轴的旋转扭矩。设计这类叶片时不能只追求气动效率，还要兼顾结构强度：叶根和轮盘衔接的位置做了平滑过渡圆角，避免高速旋转时离心力在转角处形成应力集中；叶片从叶根到叶尖的厚度逐步递减，既控制叶轮整体转动惯量，也让流道出口的通流面积符合气动计算的流量要求。靠近进气端的分流小叶片和主叶片间隔排布，能够抑制大流量工况下叶道内部的气流分离，拓宽叶轮稳定工作的转速区间。

　　在实际应用场景里，这类尺寸的叶轮常见于小功率涡轮增压单元、微型燃气轮机试验装置、高速离心式压缩机以及工业流体回收透平。工作状态下叶轮需要承受每分钟数万转的离心载荷，工质如果是高温燃气，叶片表面还要叠加热应力，因此建模阶段所有曲面都保证G2连续，没有突兀的折面，后续无论是走五轴铣削加工铝质原型件，还是做精密铸造生成高温合金叶轮，流畅的曲面都能避免加工刀痕或者铸造圆角缺陷成为疲劳裂纹的起始点。

　　建模过程中先以中心轴孔为基准建立旋转坐标系，轮盘主体通过回转特征生成，确定26毫米轴孔、120毫米外圆和48毫米轴向高度的基础实体；单枚叶片的曲面通过多条不同叶高位置的翼型截面线放样成型，截面线的安装角从轮毂处的大角度逐步过渡到叶尖处的小角度，保证气流在流道内平滑转向。单叶片完成和轮盘的布尔合并后，沿周向阵列得到全部十二枚叶片，再逐一检查叶轮流道的最小通流间隙，避免相邻叶片在出口位置发生干涉。轮盘中心的轴孔端面加工出定位沉台，装配时转轴轴肩贴合沉台端面，就能控制叶轮的轴向窜动量；背部的密封圆柱面和轴孔保持同轴度要求，整根转子完成装配后可以直接在动平衡机上对叶轮端面去重，把剩余不平衡量控制在高速转子允许的精度范围内。

　　从结构校核的角度看，叶轮最大离心应力出现在叶根与轮盘交接的圆角区域，设计时把该位置的圆角半径加大，同时轮盘从中心向外缘的厚度逐步减薄，让离心应力沿径向均匀分布，不会在轮盘中部出现应力峰值。叶片的固有频率也需要避开转子的工作转速区间，避免运行时发生共振，建模时保留的叶片厚度分布参数，可以直接导入仿真模块做模态分析与流固耦合计算，根据结果微调叶片局部厚度，不用重新重构整体曲面。

　　这套结构完全贴近实际量产叶轮的工程细节，没有做不符合加工逻辑的理想化薄壁处理，所有配合尺寸都预留了现场修配的工艺余量，既可以作为流体机械转子设计的参考样件，也能用于教学演示中讲解离心式叶轮的气动构型与装配关系，帮助结构设计师理清叶片曲面、轮盘基体、安装轴孔三者之间的尺寸约束和功能关联。
