拓扑优化增材制造轻质承载铰接支架

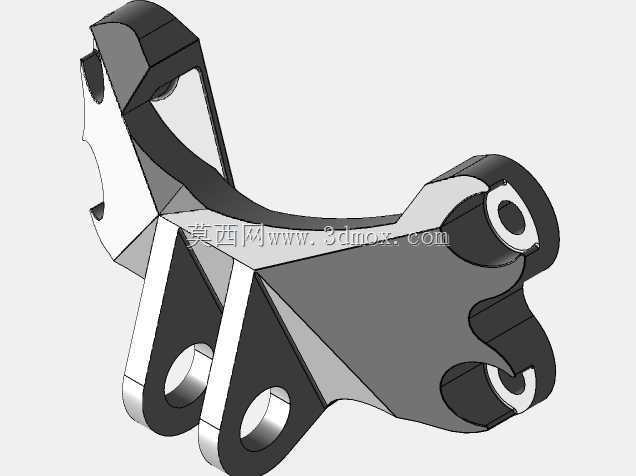

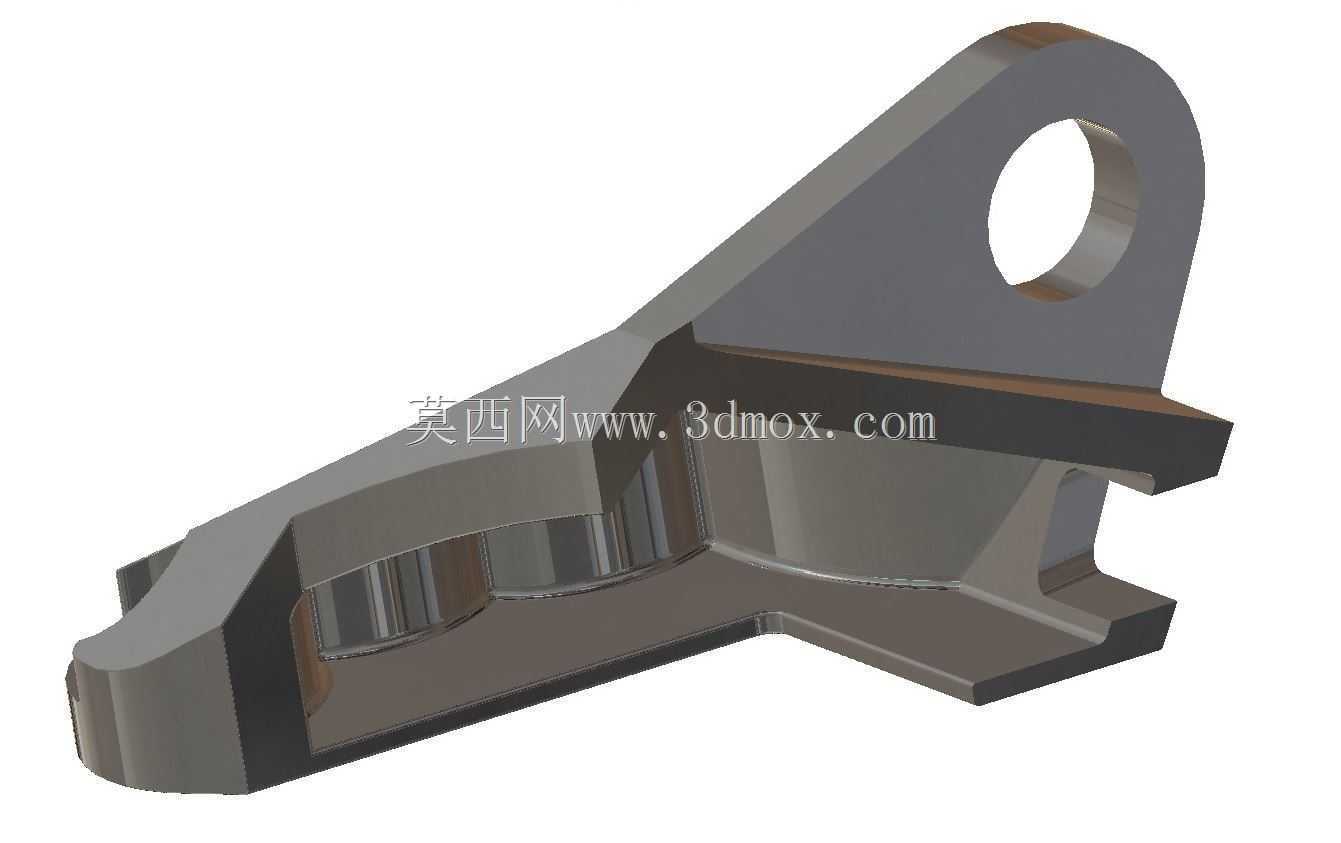

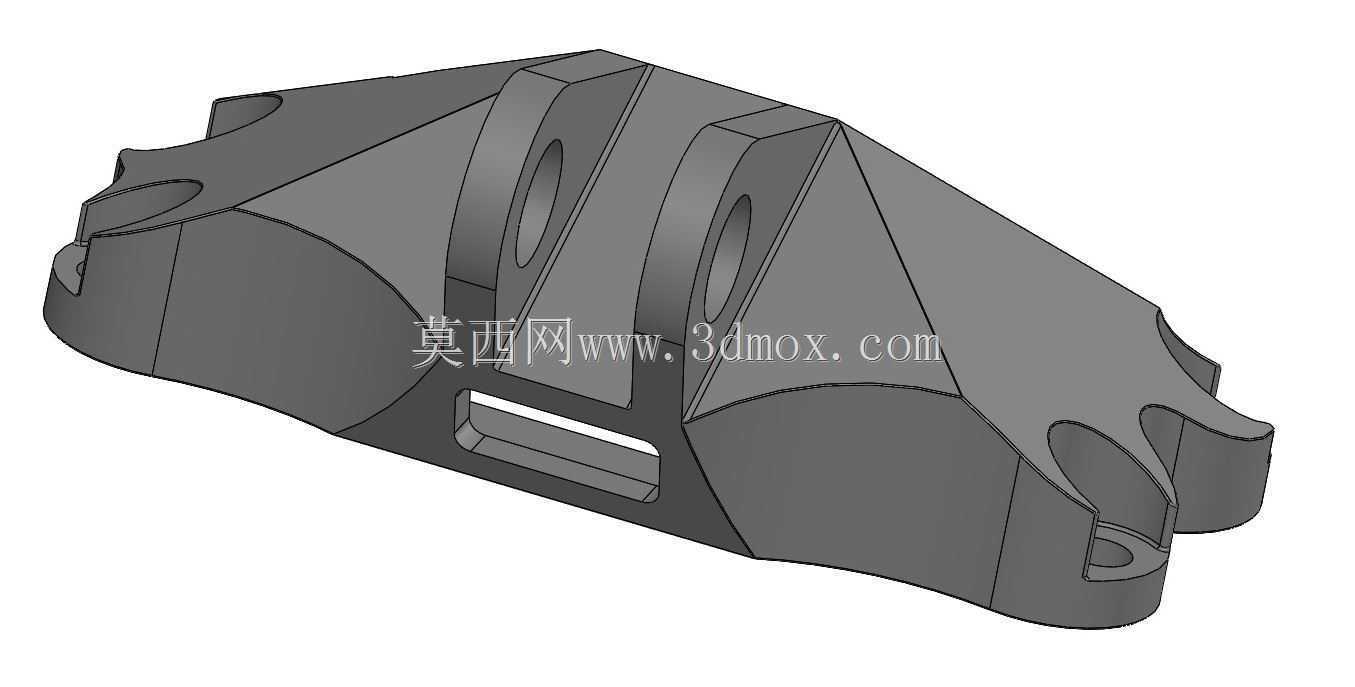

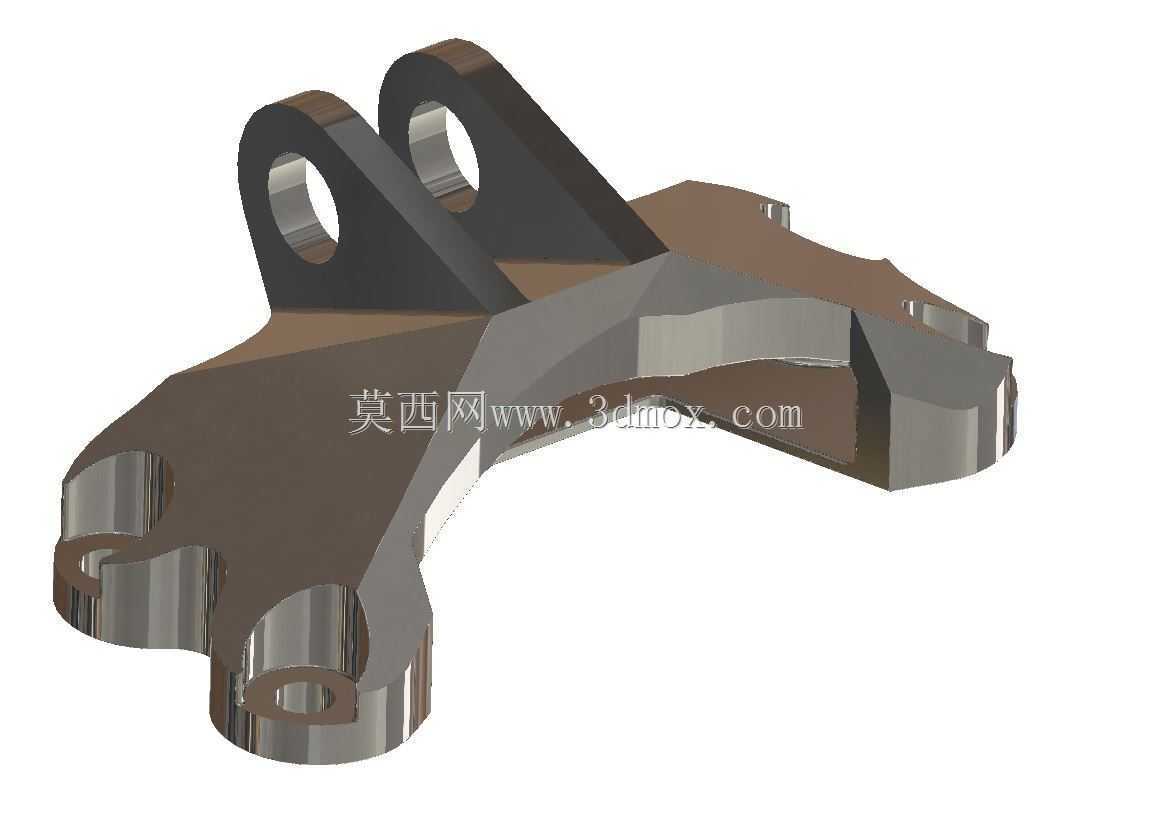

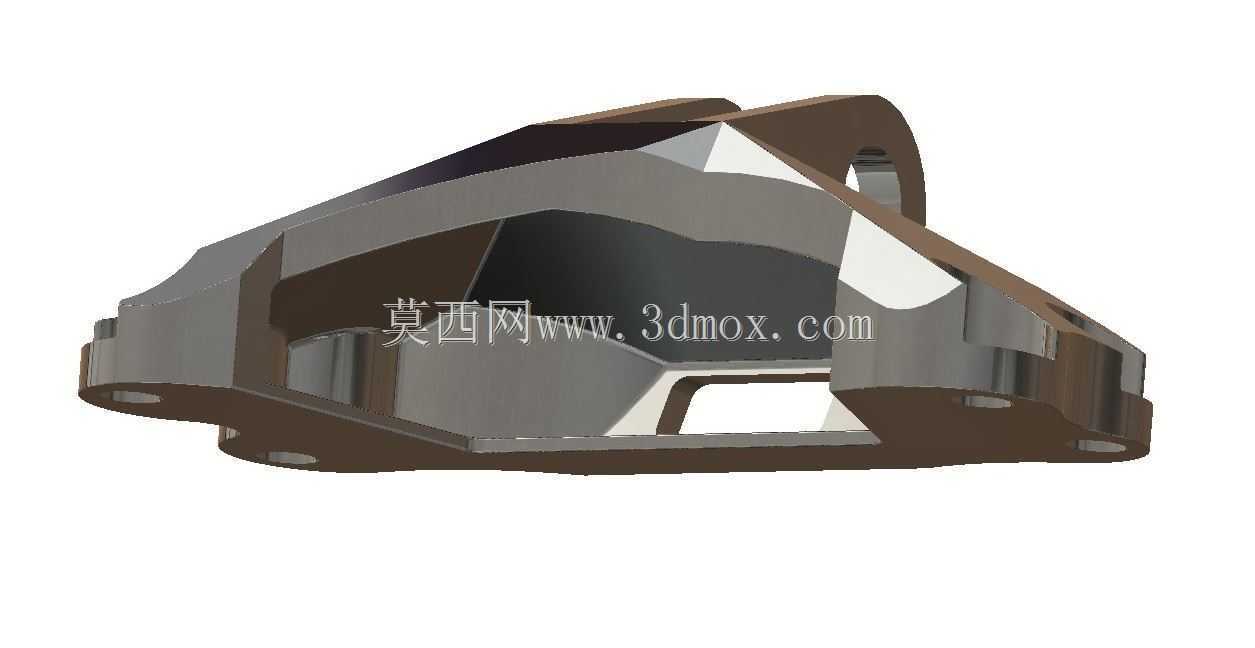

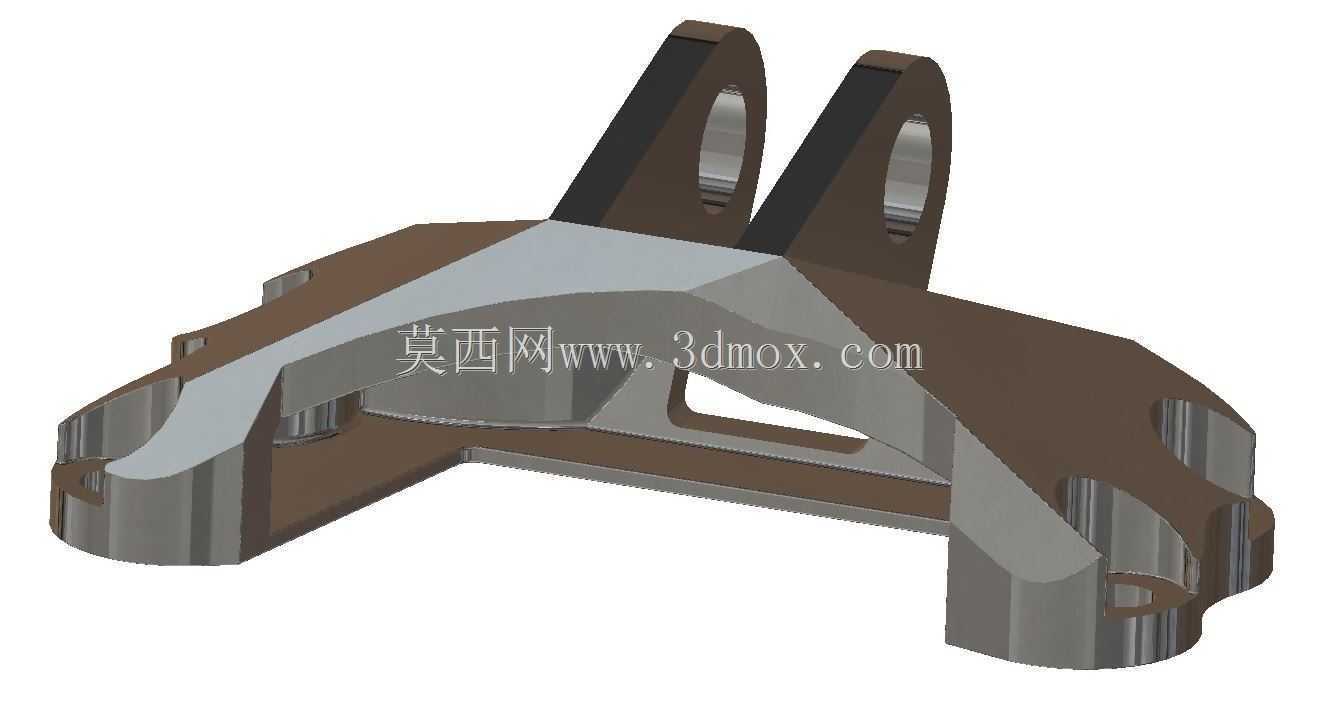

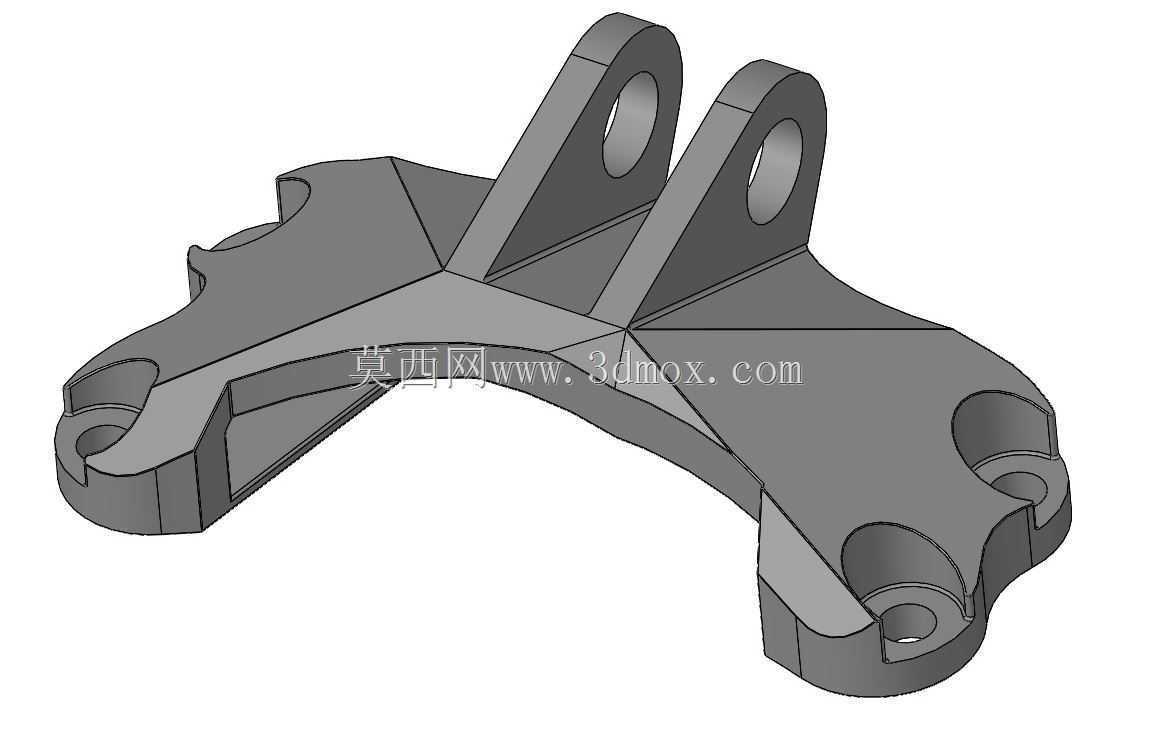

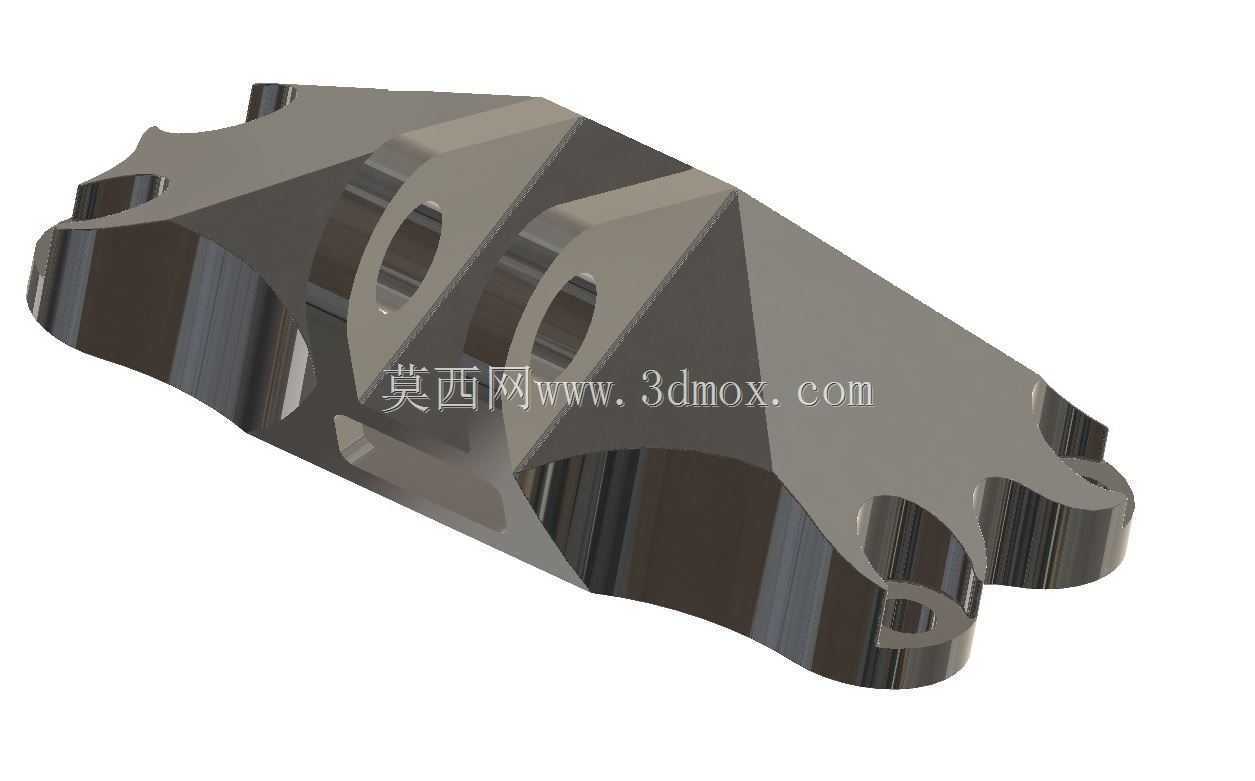

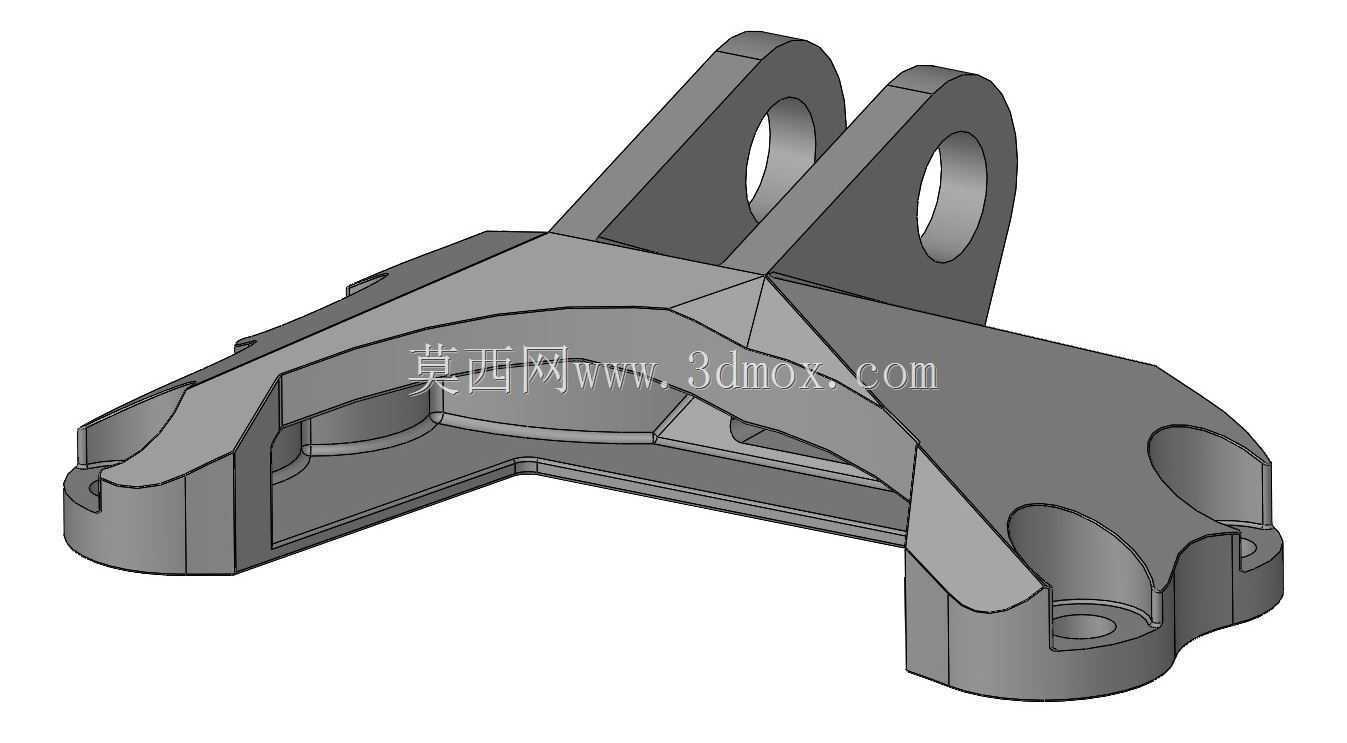

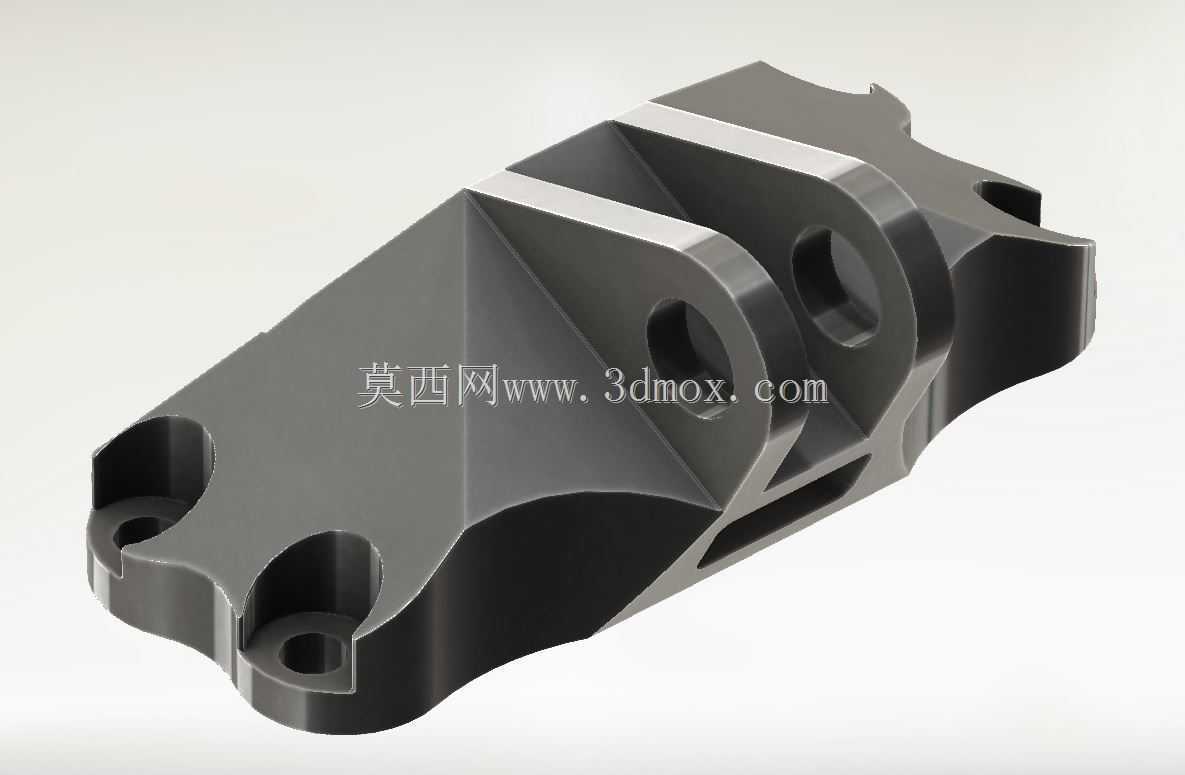

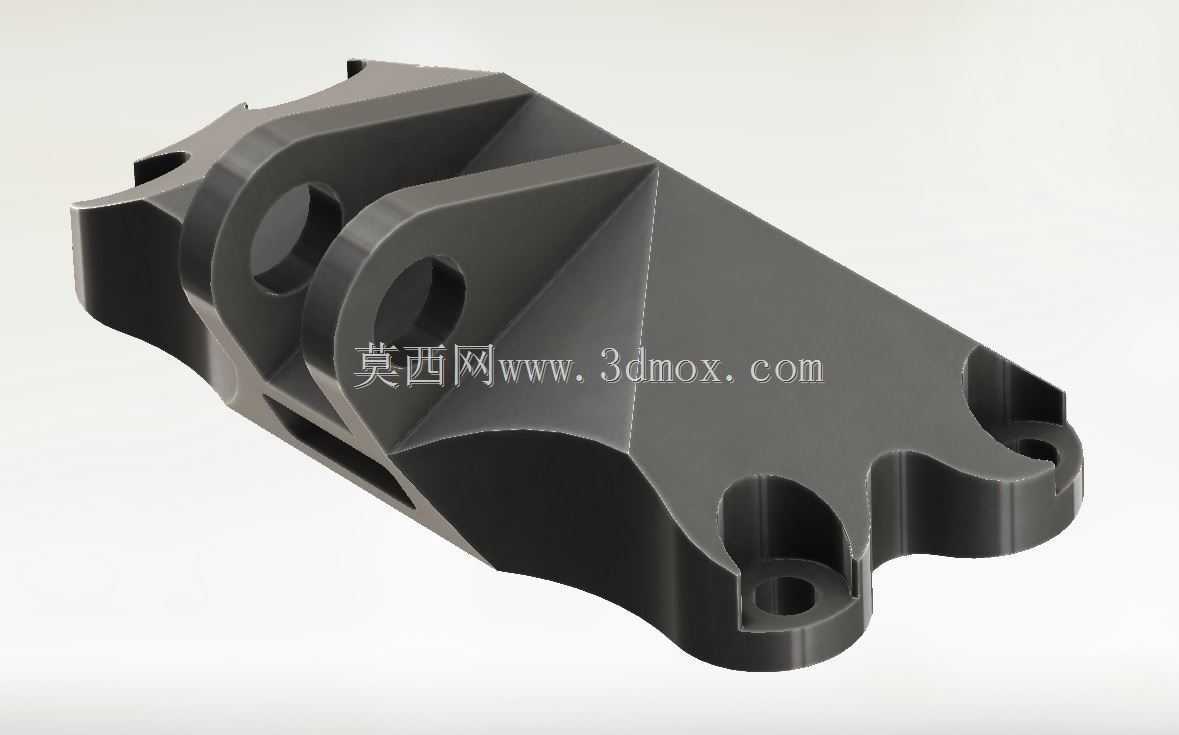

　　该零件属于典型的空间多向传力铰接支座，在整机结构中承担载荷路径汇聚与界面转接功能。下部三个带同轴通孔的圆柱凸台构成主安装界面，孔位按非对称弧形布局展开，用于穿过紧固件将支架固定到基体或相邻构件上；上部两个并列耳板形成叉耳式铰接端，耳孔轴线与下部安装孔轴线呈空间交错关系，可容纳销轴穿过并连接作动、吊挂或连杆类部件。零件中部不是规则实体块，而是随载荷走向生长的连续变截面承力体，材料主要分布在下部安装孔到上部耳孔之间的拉压传力带上，低应力区域被大幅挖空，使整体呈现出分叉、收拢和斜向加强并存的形态。

　　从使用场景看，这类支架常见于需要在有限包络内连接多个方向构件的位置，例如轻量化装备的吊挂节点、传动机构支座、运动部件铰接端以及对质量敏感的承载框架。它既不是单纯装饰件，也不是仅靠经验加厚的传统支座，而是围绕孔边挤压、销轴剪切、螺栓预紧和整体弯曲刚度共同约束形成的结构。下部三孔界面负责把支座反力分散到基体，上部双耳负责传递销轴载荷，中间过渡区则要避免在交变载荷下出现刚度突变。

　　设计思路上，该结构明显遵循拓扑优化后的材料分布逻辑。先保留不可去除的功能区域：三个安装孔周围需要足够的挤压壁厚和螺栓头支承面，两个耳孔周围需要保证销轴接触宽度与耳板抗撕裂能力；随后在给定设计空间内，让材料沿主要载荷路径保留，在受力贡献较低的中部和侧边削减体积。耳板外侧与底板之间形成斜向支撑肋，肋板并非等厚矩形，而是随应力梯度逐渐收窄；下部孔座之间通过弧形腹板连接，既维持孔位相对位置，又减少整块底板带来的冗余质量。零件边缘多处采用平滑过渡，目的不是外观造型，而是降低增材制造成形后应力集中和表面粗糙度对疲劳寿命的影响。

　　外形尺寸与安装边界需要在三维环境中按装配关系校核。上部双耳之间留有开口槽，槽宽决定配对叉耳或连杆端头的插入空间；耳孔内径、耳板厚度和孔端到板边的距离共同影响销轴接触压强与耳板失效裕度。下部三个圆柱孔座的端面应作为安装贴合面处理，孔周围保留平整环形支承区，避免螺栓夹紧时压在斜面或薄壁上。由于孔位呈弧形排布，装配时不能只按单一方向投影判断干涉，需检查紧固件轴线方向上的工具空间、垫圈覆盖范围以及相邻构件在摆动过程中的最小间隙。

　　该支架适合采用选择性激光熔化等金属增材工艺成形，复杂的分叉腹板和随形加强筋可以在不分件焊接的情况下整体制造。工程建模时应重点关注几处细节：一是耳孔与安装孔的同轴度、孔壁余量和后期机加工基准；二是悬伸曲面下方的成形角度，必要时在非配合面添加可去除支撑或调整局部壁厚；三是孔座与薄壁腹板交接处的圆角连续，避免截面骤变；四是安装面、销轴孔和端面需预留加工余量，保证装配尺寸。进行强度校核时，不能只评价静态最大应力，还应结合螺栓预紧、销轴接触、孔边挤压、构件摆动和热后变形综合判断。对于量产或安全等级较高的场合，还需在优化模型基础上补充疲劳工况、屈曲稳定性以及工艺最小壁厚约束，使轻量化结果同时满足制造、装配和长期承载要求。
