BGM-71陶式反坦克导弹结构三维造型

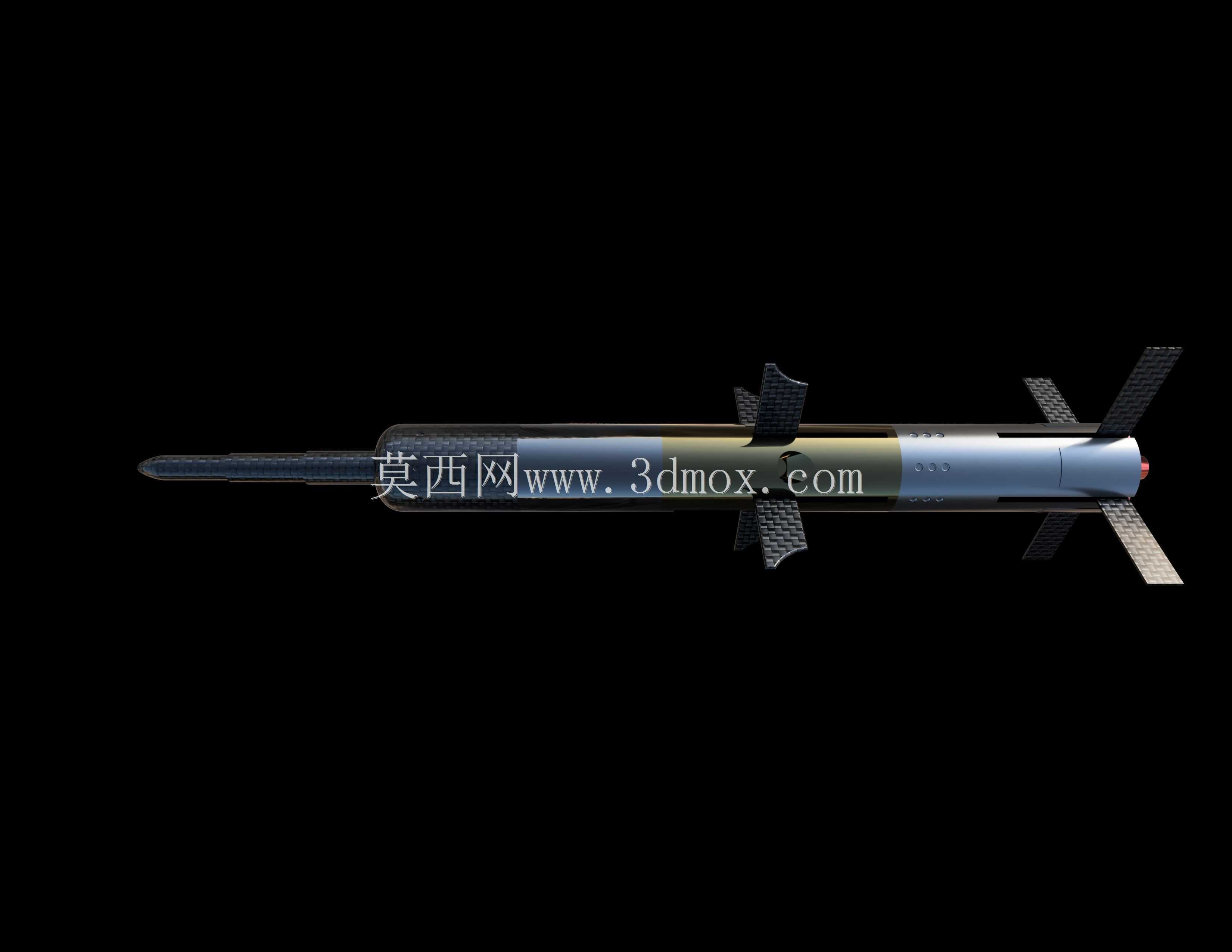

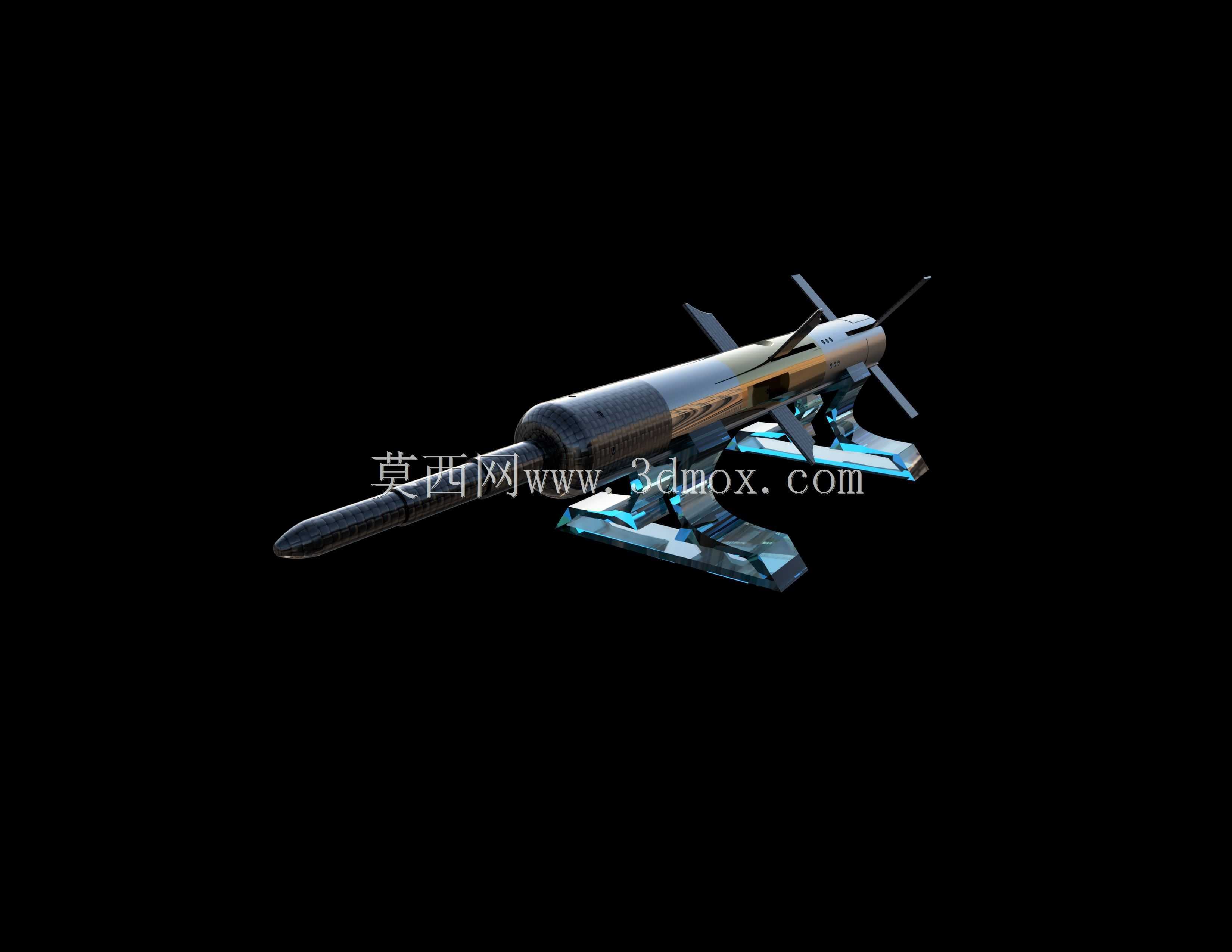

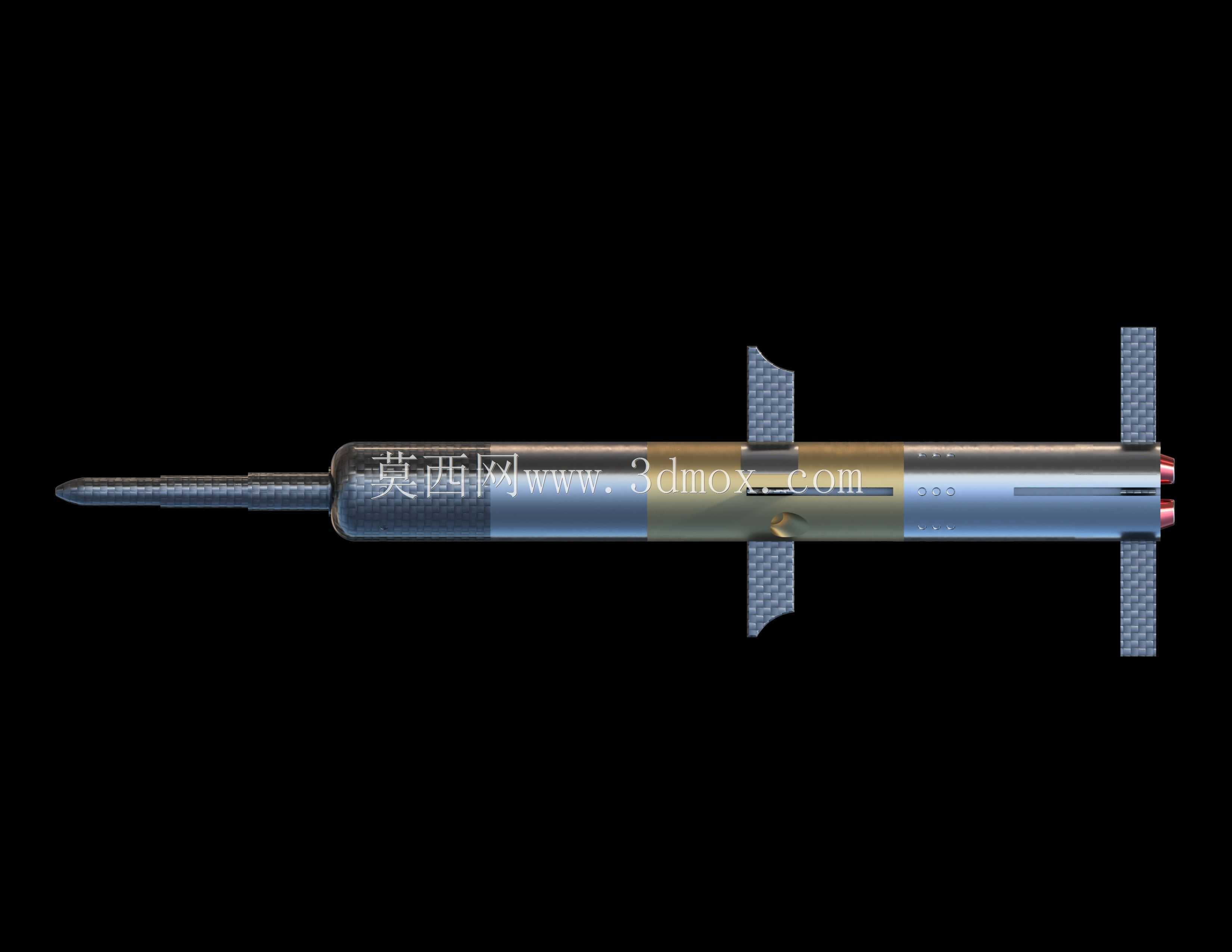

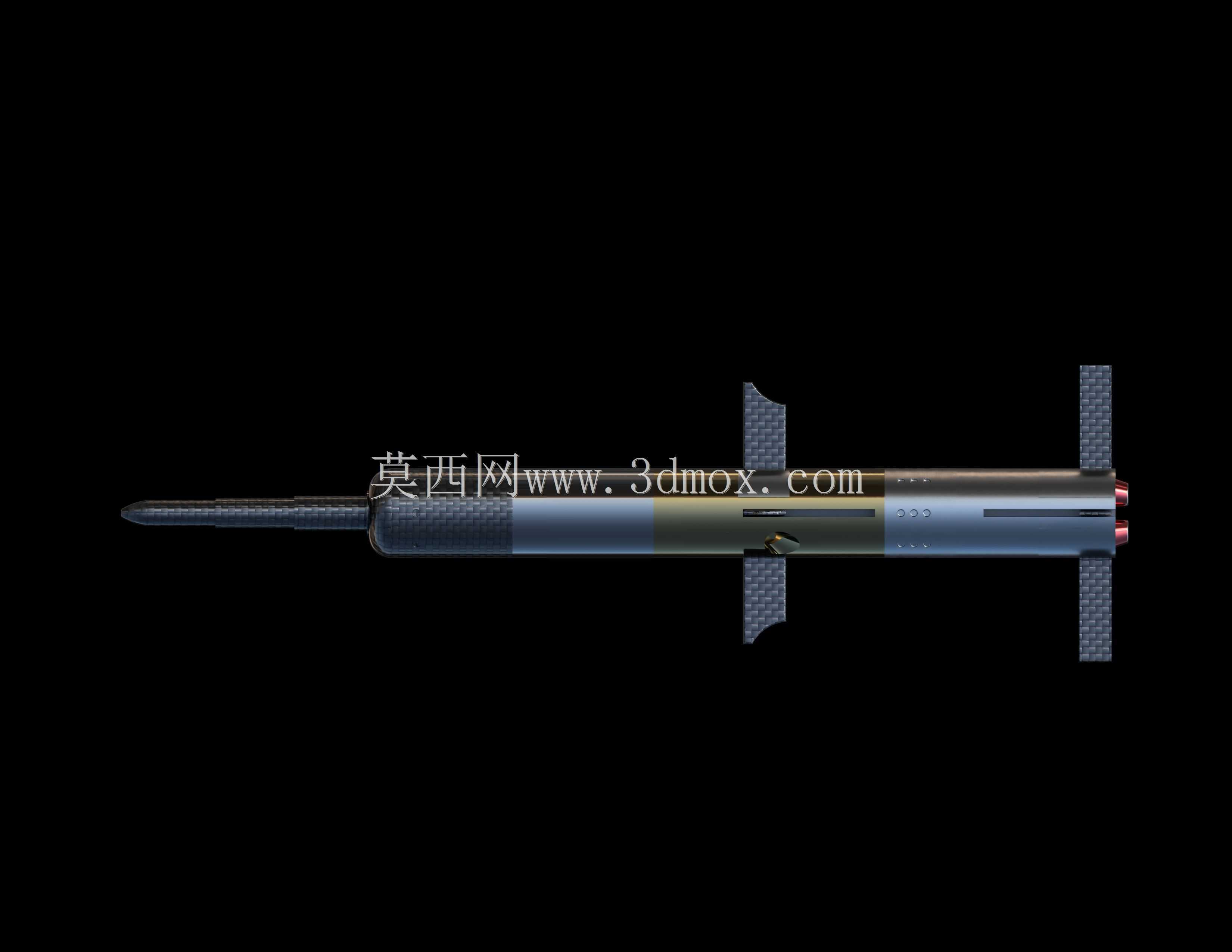

　　在地面反装甲装备体系里，管式发射、光学跟踪、有线指令传输的重型反坦克导弹长期承担着摧毁主战坦克、装甲车辆与坚固火力点的任务。这套三维造型围绕BGM-71陶式导弹的弹体本体展开，把细长圆柱形弹身、前端探杆、尾部放线组件、折叠弹翼与稳定尾翼等关键结构完整呈现，适合装备结构教学、发射平台适配校核、战术场景布置以及武器外形方案评审使用。

　　弹体布局遵循该类导弹的典型工程逻辑。最前端伸出的细长探杆并非普通装饰件，它与战斗部炸高控制密切相关：聚能破甲战斗部需要在距装甲表面合适距离起爆，才能让金属射流保持最佳汇聚状态，探杆在触靶过程中为引信提供起爆时机参考。探杆向后连接卵形头部与主弹舱，主弹舱内部沿轴线依次布置引信、聚能装药、续航发动机、制导电子组件与放线机构。外观建模虽然以外部结构为主，但各舱段的直径台阶、环形接缝与舱体分界均按实装比例处理，能够清晰反映导弹从战斗部到动力段再到控制段的功能分区。

　　中部弹翼采用大面积折叠翼面设计，这是管式发射武器的重要约束结果。导弹在储存与发射前必须控制外廓尺寸，使其能够装入发射筒；离筒后，翼面在弹簧或气动力作用下展开，为长距离飞行提供升力与稳定力矩。模型中翼面与弹身的铰接位置、翼根加强区、翼面后掠角度以及展开后的空间姿态都有明确表达，便于在装配发射筒、挂架或地面支架时检查干涉。尾部稳定翼尺寸较小，主要配合弹体旋转与姿态稳定，其根部靠近发动机喷口与放线出口，结构排布紧凑，体现了弹药设计中对空间利用率的高要求。

　　尾部区域是该弹区别于无线制导武器的重点。有线指令制导依靠纤细导线把地面制导站的控制信号持续送入弹体，导弹飞行时导线从尾部逐步释放，因此尾段不仅要容纳喷管、舵机或稳定组件，还要为放线通道留出位置。模型对尾端多片翼面、喷口端面以及放线相关外形进行了区分，避免把尾部简单处理成封闭圆锥。进行发射装置设计时，尾段与发射筒内壁、制动挡块、点火连接器之间的间隙需要逐项核对；尤其在导弹出筒瞬间，翼面展开轨迹、导线释放方向和发动机燃气流向不能与筒壁、观瞄设备或操作人员站位发生冲突。

　　从使用场景看，这类导弹可由步兵三脚架发射单元、车载炮塔、直升机短翼以及多种装甲平台搭载。三维结构在平台匹配中最直接的价值，是帮助设计师确定弹体长度、最大翼展、筒装直径和挂载点边界。弹体本身为细长体，运输和储存时通常以封装发射筒形式出现，弹翼折叠后外廓接近筒体内径；展开后，翼尖构成最大横向尺寸，若用于车载转塔，需要核查炮塔旋转、俯仰射界、乘员补弹路径以及舱门开启范围。若用于直升机挂载，还要重点关注翼尖与机身、短翼挂架、地面保障设备之间的安全距离。

　　建模时对弹身轴线一致性要求较高。导弹属于高速飞行器件，头部探杆、战斗段、发动机段、尾段和喷口若出现不同轴，会在视觉评审和后续气动分析中造成明显失真。因此造型应以一条主轴线为基准，各圆柱舱段采用同轴装配，翼面按周向阵列或对称约束布置，尾部翼面与中部弹翼保持规定相位关系。表面细节上，环形卡箍、舱段连接边、颜色分区和小尺寸凸起都应服务于结构识别，不宜堆砌无关纹理。

　　在教学与训练场景中，该模型可用于说明第二代反坦克导弹的工作链路：射手通过观瞄装置持续跟踪目标，制导系统根据导弹与瞄准线的偏差形成修正指令，指令经导线传到弹上，舵面或推力矢量组件改变飞行轨迹，直至命中装甲目标。与完全自主制导武器相比，有线指令方式抗干扰能力较强，但射手在导弹飞行期间需要保持跟踪，这也决定了发射阵地、掩体和武器站布局必须兼顾视界与隐蔽。

　　结构评审时还应关注人工装填边界。导弹连同发射筒重量较大，补弹路线不能被炮塔护栏、车体附件或支架阻挡；弹体前后端连接器、锁紧机构和筒口方向需要有防错设计。利用该三维外形，可以在方案阶段搭建装填人机场景，检查人员握持区、筒身支撑点、挂载导轨行程以及尾部安全区。虽然模型不包含内部装药与详细电气原理，但外部舱段比例、翼面展开形态和尾部功能区划分已经能够支撑装备展示、结构认知、安装协调与三维场景装配等工作。
