电动无人机用2200KV防爆动力电机结构

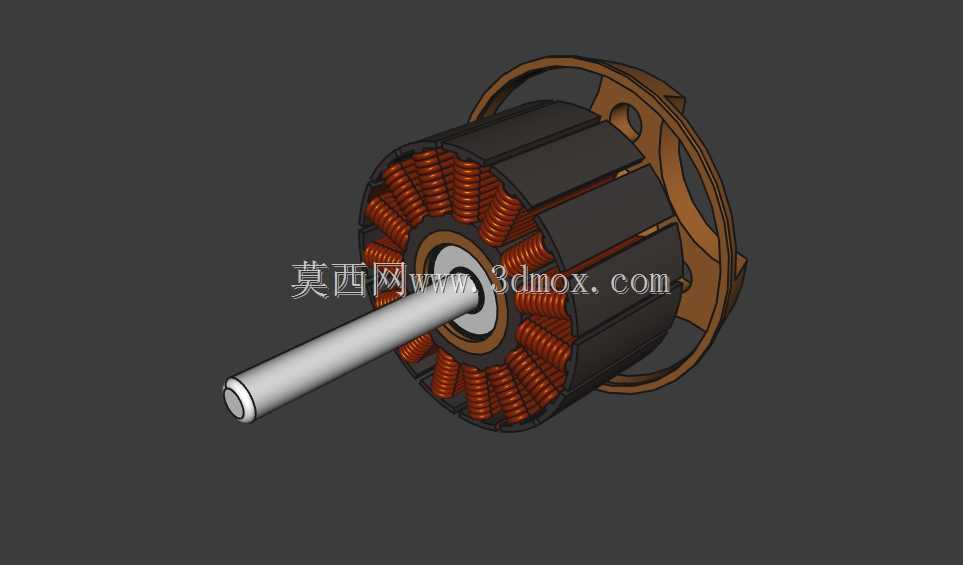

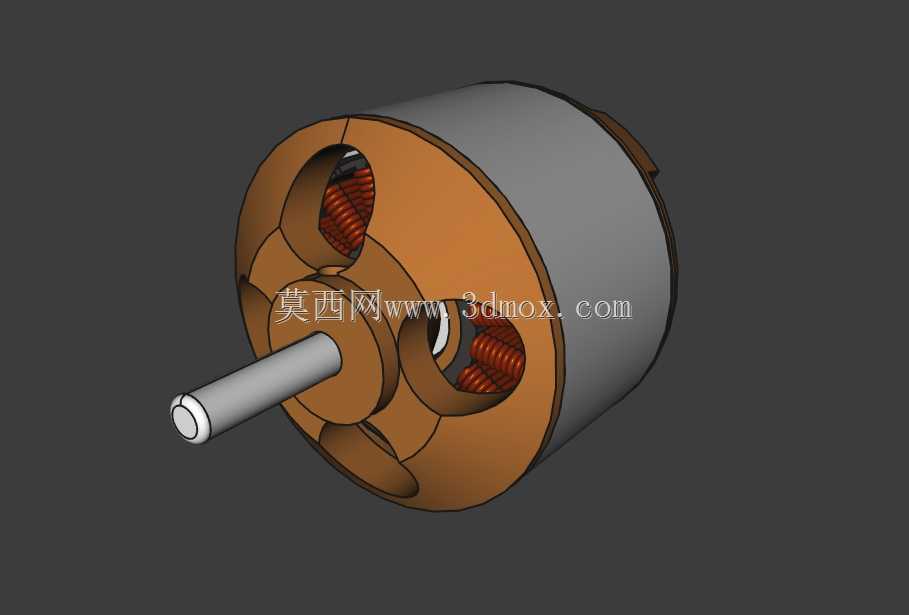

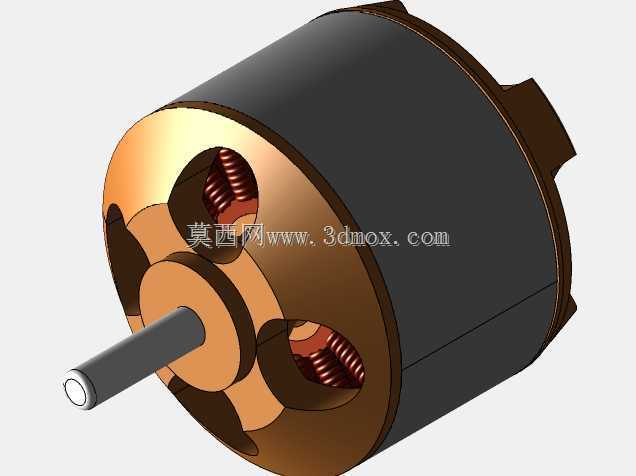

　　这款动力部件的设计初衷，是针对存在易燃易爆挥发性气体的特殊空域作业场景，比如化工园区巡检、油气场站周边航拍、危化品仓储空中巡查这类普通航模电机无法胜任的工况，解决常规无刷电机运转时电刷火花、绕组高温引燃周边可燃介质的隐患。从结构拆解来看，整体采用筒式外壳布局，输出轴从前端盖中心伸出，前端盖做了多道镂空导流槽，既可以降低整机重量，也能在电机高速运转时引导气流穿过定子绕组间隙带走热量，避免绕组长期高温导致绝缘层老化破损。定子部分采用多槽集中绕组布局，绕组绕制完成后做了绝缘浸漆处理，端部做了圆弧过渡处理，避免运转过程中漆包线与端盖、转子磁钢发生剐蹭，绕组与铁芯之间垫有复合绝缘纸，提升匝间与对地绝缘性能，满足防爆场景下的绝缘安全要求。

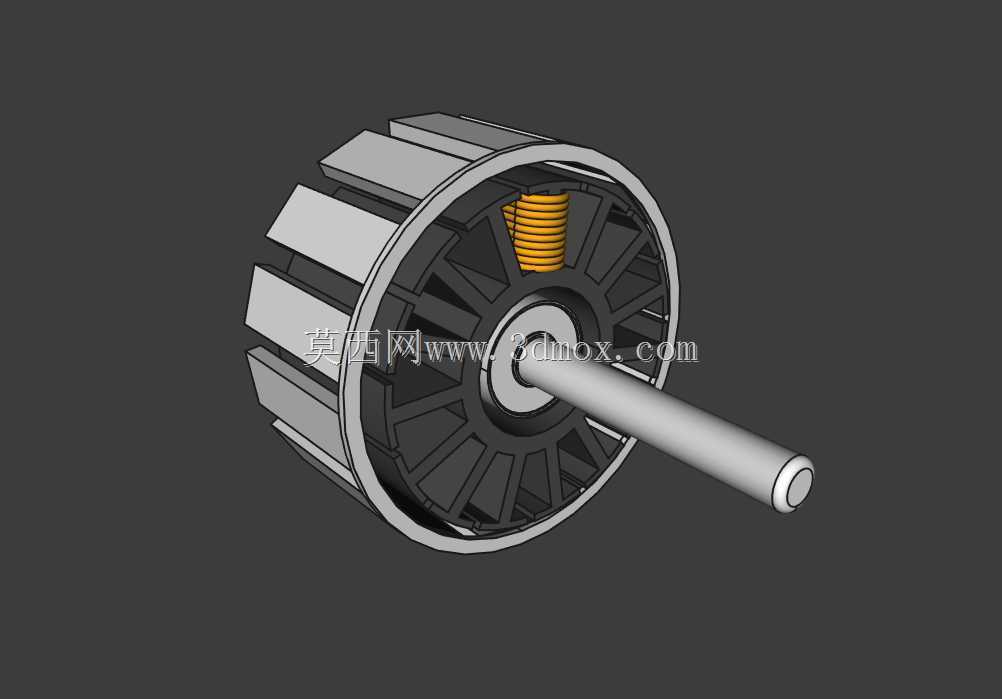

　　转子部分采用表贴式磁钢结构，磁钢通过耐高温结构胶固定在转子轭内壁，磁钢排布做了斜极优化，能够降低齿槽转矩，让电机运转过程更平顺，减少低速运转时的抖动，适配无人机悬停阶段的动力输出稳定性需求。外壳采用高强度铝合金材质一体加工成型，壁厚均匀控制在1.2mm左右，既保证结构强度能够承受起降、飞行过程中的振动冲击，也能控制整机重量，避免过多占用无人机的有效载荷。前端盖与外壳采用止口定位配合，配合面做了密封槽设计，可加装密封圈阻挡外界粉尘、可燃气体进入电机内部，后端盖预留了走线孔，动力线与信号线从孔位穿出后可做密封灌胶处理，进一步提升整体防护能力。安装边界方面，电机前端盖预留了四个均布的安装孔位，

　　孔位中心圆直径适配主流多旋翼无人机的机臂安装座尺寸，输出轴的轴径、伸出长度匹配常规航模螺旋桨的安装孔径，不需要额外做转接件就能直接适配市面上多数10-12寸的螺旋桨，降低整机改装的适配成本。从实际使用的角度出发，这款电机的KV值设定为2200，搭配对应规格的锂电池与电调，能够输出足够的拉力满足小型巡检无人机的动力需求，运转过程中电磁噪声更低，不会对无人机搭载的巡检传感器、图传设备造成电磁干扰。设计过程中针对防爆场景做了多重冗余考虑，比如绕组温度阈值设定留有足够余量，即使在夏季高温环境下连续满功率运转，绕组最高温度也控制在绝缘材料允许的工作温度范围内，避免高温引发的安全隐患；转子做了动平衡校正，剩余不平衡量控制在G2.5级以内，

　　高速运转时不会产生额外振动，既延长轴承的使用寿命，也能避免振动传递到机身影响航拍画面的清晰度。轴承采用双侧密封的深沟球轴承，能够阻挡外界粉尘进入轴承滚道，延长维护周期，轴承与端盖、轴的配合采用过渡配合，既保证装配同轴度，也方便后期维护更换。整体结构没有多余的复杂零件，装配流程简单，所有零部件都采用常规加工工艺就能生产，不需要特殊的定制工装，适合小批量生产配套特殊作业场景的无人机使用。在实际选型匹配时，只需要确认机臂的安装孔距、螺旋桨的适配轴径，以及电调的电流输出能力能够匹配电机的最大工作电流，就可以直接替换同规格的普通无刷电机，不需要对无人机的动力安装结构做大幅改动，能够快速完成防爆动力升级，满足特殊场景的作业安全要求。
