航空喷气动力轻量化X型桁架承力支架

　　这款承力构件的开发切入点，首先落在航空动力系统安装段长期存在的冗余重量痛点上。传统航空发动机安装支架多采用实心锻铣构型，在满足静强度校核的前提下，大量非主传力路径的实体材料并未参与极限载荷承载，反而挤占了飞行器有效载荷配额，也增加了机身连接段的长期交变载荷负担。设计团队没有沿用常规等厚度筋板的迭代思路，转而借鉴大跨度桥梁工程中成熟的X型交叉桁架传力逻辑，把整段支架的载荷传递路径做了逐层拆解：从发动机侧的两个主安装孔位输入的推力、振动过载与侧向弯矩，会先通过孔周加厚的环形承力边分散到相邻的斜向肋条，交叉布置的X形肋条会把集中载荷拆分为多组分流剪应力，最终汇聚到机身对接端的平直安装基面，全程没有突兀的截面突变，

　　也不存在应力集中的直角转折区域。

从实际装机场景来看，这类支架适配小型通用航空喷气飞行器的动力舱安装位，既承担发动机工作时的持续推力传递，也要承受起降阶段的冲击过载、飞行过程中的气动侧向载荷，以及发动机长期运转带来的高频微幅振动。整机做拓扑优化迭代时，工程师先把安装孔位、对接端面的不可设计区域做了冻结锁定，再把所有非干涉空间设为可优化域，按照给定的多工况载荷边界做材料删减，最终把非承载区域的实体材料全部移除，整体重量相较初始实心构型降低了50.2%，而所有规定工况下的静强度、屈曲稳定性安全系数均满足航空装机的冗余要求。

外形与安装边界层面，

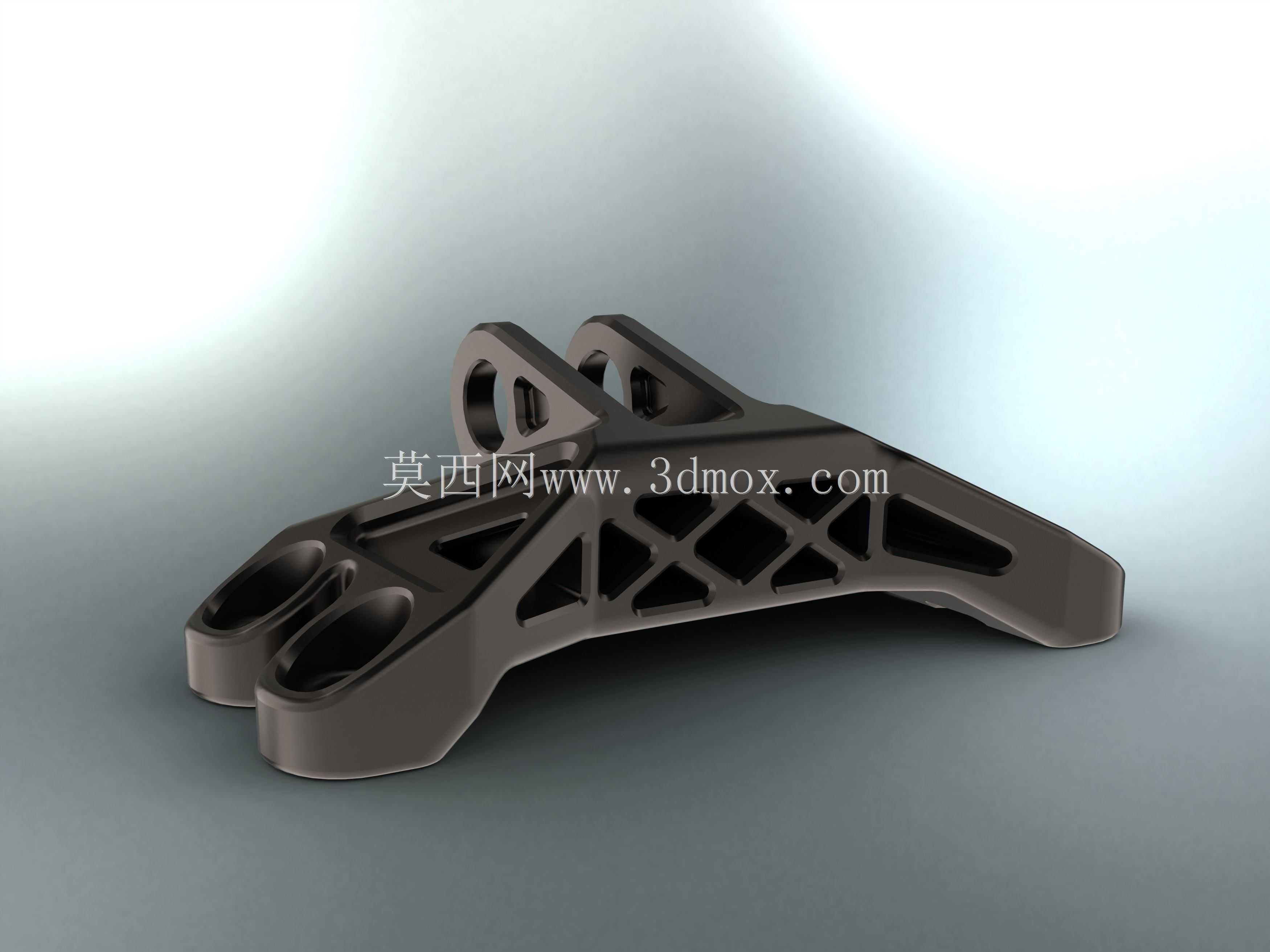

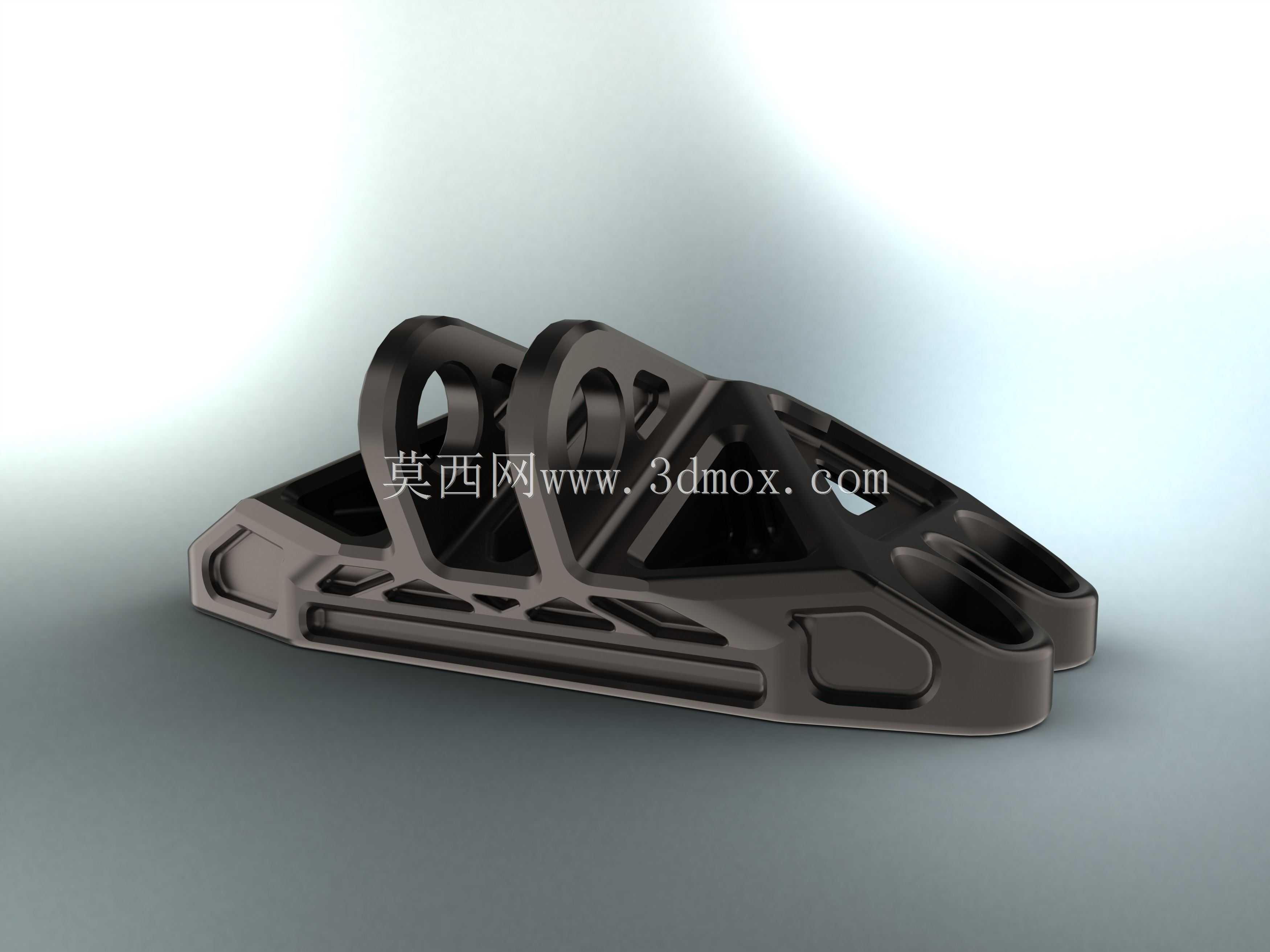

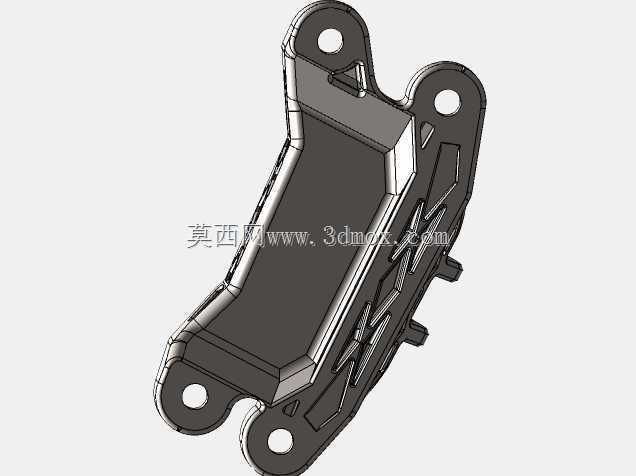

　　支架整体为长条形一体化构型，两端的大尺寸同轴通孔为发动机销轴安装位，孔内壁预留了衬套压装的公差余量，孔周做了局部加厚凸台，避免销轴挤压造成孔边变形；底部为连续的平直安装贴合面，面上预留了对应机身安装梁的螺栓过孔，贴合面的平面度要求控制在装机密封允许的公差范围内，不需要额外加装调整垫片即可完成对接。支架侧面的镂空桁架并非随意开槽，每一处镂空的轮廓都做了圆弧过渡，所有肋条的壁厚按照传力占比做梯度分配：主传力路径上的交叉肋厚度更大，次要的辅助支撑肋适当减薄，既避免了多余材料浪费，也保证了构件整体的刚度分布均匀，不会出现局部刚度过大引发的载荷分配失衡问题。

在工艺适配性上，

　　该构型非常适合采用金属选区激光熔化增材制造一体成型，不需要拆分多个零件做焊接组装，省去了焊缝带来的疲劳强度短板；如果采用传统数控铣削加工，镂空区域的开槽路径也已经做了刀具可达性校验，使用常规长刃铣刀即可完成所有内轮廓的精加工，不需要特殊定制刀具。实际装机测试阶段，这款支架在地面台架的全推力循环测试中，共振频率避开了发动机的常用工作转速区间，不会出现共振耦合问题；长期振动疲劳测试后，桁架肋条的交叉节点位置没有出现微裂纹，对接面的永久变形量也在允许的维护公差范围内。

设计过程中也充分考虑了动力舱的走线与管路布置需求，支架中部的镂空空间可以直接穿过燃油管、传感器线缆，不需要额外在支架上焊接管路固定卡箍，桁架的间隙本身就可以作为管路的限位空间，进一步减少了动力舱内的零散零件数量。和传统焊接组合支架相比，这款一体化桁架支架没有装配累积误差，两个发动机安装孔的同轴度、安装面与孔轴线的平行度都可以在一次装夹加工中保证，现场装机时的修配工作量大幅降低，维护拆卸时也可以直接整体拆下，不需要拆解周边的管路附件。针对高空低温、温差交变的工作环境，构件的均匀壁厚设计也避免了局部热容量差异带来的热应力集中，在极端温度循环下不会因为热胀冷缩差异出现连接松动。
