舰载战斗机单轮主起落架收放缓冲结构

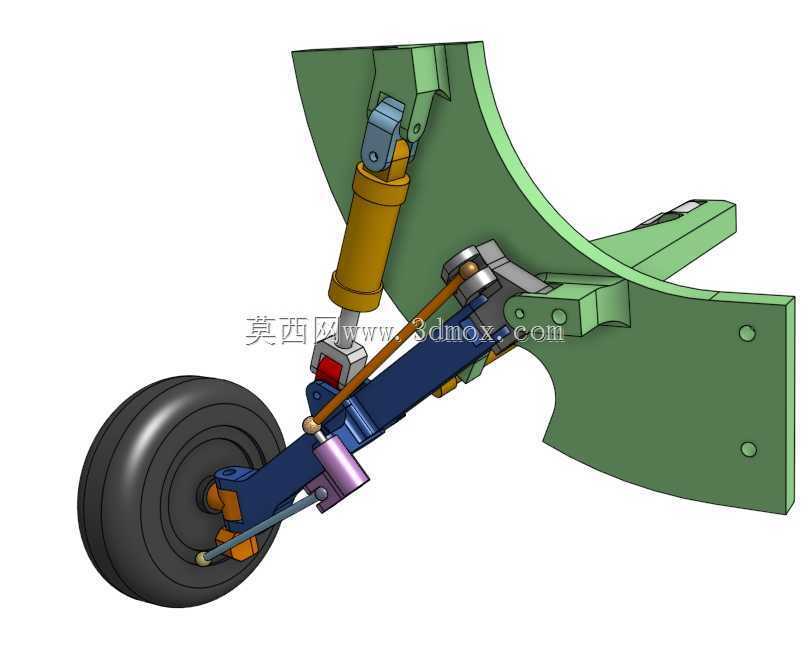

　　这套结构围绕舰载固定翼战斗机主着陆支撑需求展开，将单轮行走、冲击缓冲、收放锁定、机身连接和随动约束整合在同一套紧凑机构中。模型最直观的部分是下部大尺寸充气机轮，轮轴横向贯穿轮叉，轮胎采用宽截面低压形式，目的是在航母甲板或陆地跑道接地时扩大接触面积，降低局部压强；轮毂中心保留轴承安装位，轮叉两侧通过同轴孔约束机轮，保证机轮只承担转动，不把侧向弯矩直接传入缓冲支柱。主承力路径从轮叉向上延伸至蓝色斜置支柱，支柱并非沿竖直方向简单堆叠，而是按照着陆压缩行程和收放旋转轴线共同确定空间角度。接地瞬间，轮胎先吸收高频小幅振动，随后黄色油气缓冲支柱内的油液节流和气体压缩共同耗散垂向动能，使舰面着舰时的巨大峰值载荷被限制在机身接头可接受范围内。缓冲筒与活塞杆之间设置明确的滑移配合关系，外筒承担弯曲与轴向载荷，活塞杆沿筒内导向段直线运动，端部铰接点允许少量角度变化，避免机构在变形卡滞。

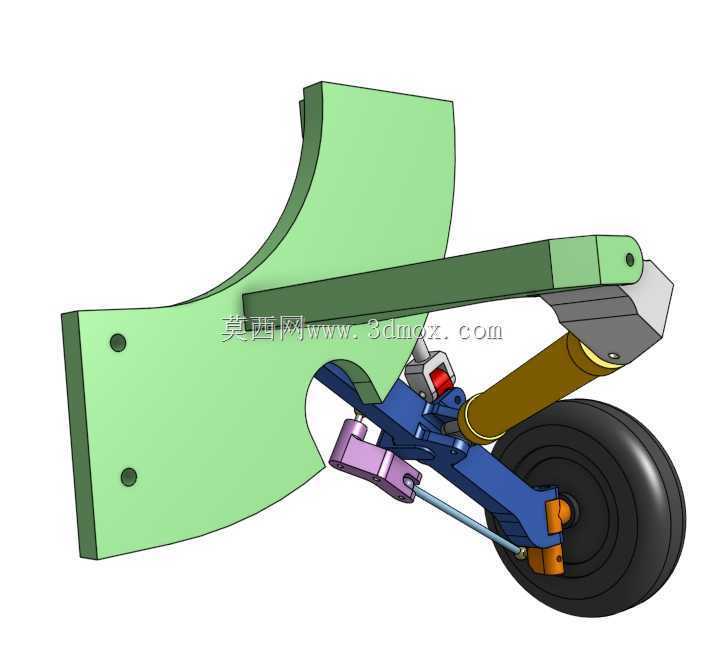

　　绿色大曲面构件对应机身机翼根部或起落架舱附近的安装边界，它不是装饰外形，而是提供多个铰接支座的承力骨架。主支柱、收放作动筒和侧向拉杆都在该构件上取得固定转轴，各转轴的空间位置决定起落架放下与收起时的轨迹。设计时需要先锁定机轮在放下位置的接地点、轮距和起落架高度，再反推支柱上端铰点，使飞机在最大下沉速度着陆时，缓冲器行程能够充分利用，同时不出现轮胎与舱壁、支柱与蒙皮干涉。黄色长筒形收放作动件沿机身构件与支柱之间布置，一端连接固定支座，一端连接摇臂或支柱凸耳；作动筒伸长时推动支柱绕主铰点转动，收起时将机轮抬入舱内，放下后又配合锁撑杆保持几何稳定。

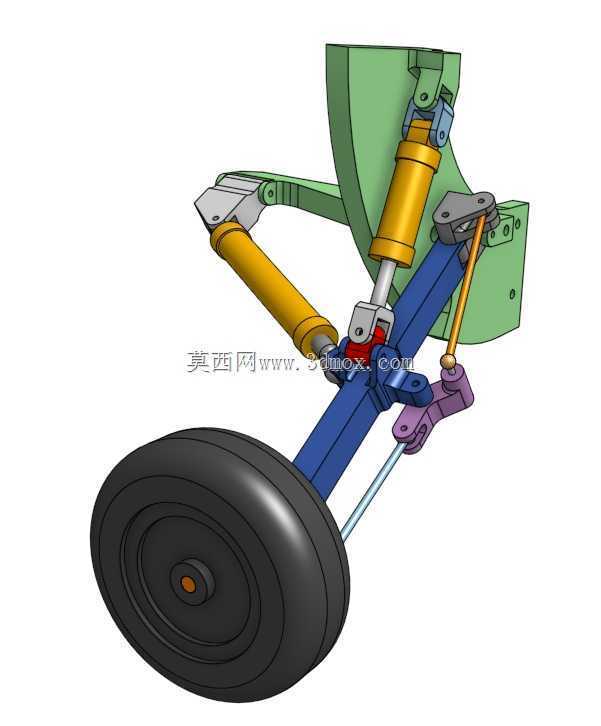

　　机构中还包含多根细直径连杆和紫色、灰色摇臂件，这些零件用于传递收放运动、限制支柱侧向位移以及协调机轮转向或中立定位。起落架受载并不只在竖直方向，飞机滑行转弯、航母横摇、拦阻减速和侧风着陆都会引入侧向与纵向载荷，因此单靠缓冲支柱无法保证轮叉姿态，必须通过侧撑杆、扭力臂和三角化铰接布局形成空间桁架。扭力臂的上下两段分别夹住活塞杆和外筒，既允许缓冲压缩，又防止机轮相对支柱自由旋转；收放过程中，部分拉杆随铰点转动，使机轮在进入舱位前达到规定姿态，减少舱门开口面积。

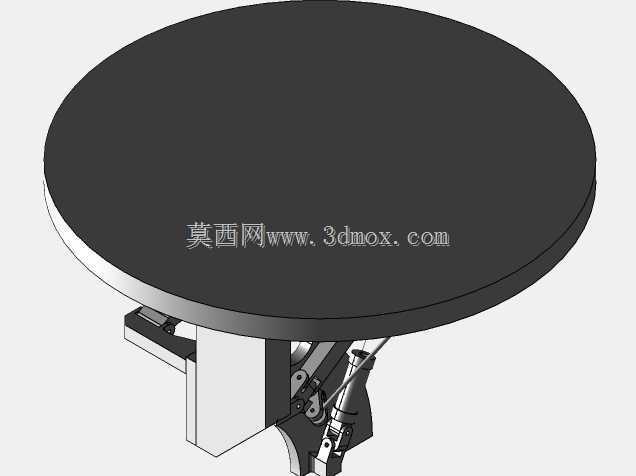

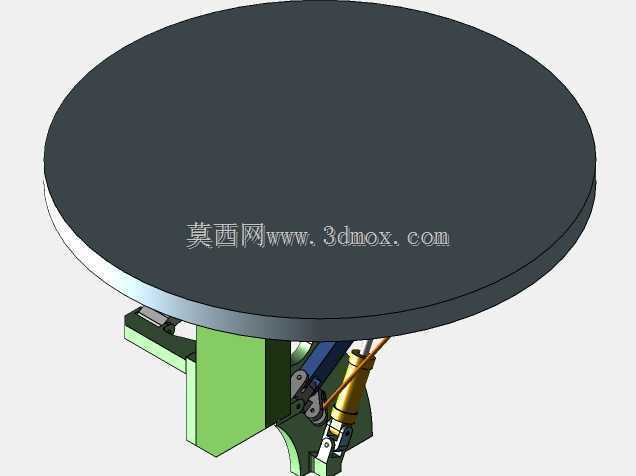

　　从外形尺寸与安装边界看，模型的高度主要由缓冲支柱长度、机轮半径和机身接头位置决定，横向宽度则受轮胎宽度、轮叉厚度及收放旋转包络限制。机轮处于最低位置时，支柱、缓冲筒和拉杆构成稳定三角形；当缓冲器被压缩，轮叉向上移动，周围连杆不能越过机身曲面，也不能与作动筒发生碰撞。收起状态下，机轮沿弧形轨迹翻转，最大外轮廓应落入起落架舱内部，舱门边界只需覆盖轮胎和支柱的残余突出部分。工程建模时需要把每个铰接副的轴线、衬套长度和螺栓间距表达清楚，尤其要关注同轴孔、双耳片与单耳片的配合，以及作动筒两端关节轴承允许的偏转角。

　　该类结构适用于舰载机、高速陆基战斗机或小型高速无人机的主起落架方案验证，可用于着陆载荷传递分析、收放运动干涉检查、维护拆装顺序演示和关键接头强度校核。实际设计中，缓冲支柱的倾角不能只追求放下时受力直接，还要兼顾收起后能否贴近机身骨架；收放作动筒的推力点也不能离旋转轴过近，否则会导致驱动力矩不足。模型通过分色区分机轮、承力支柱、缓冲件、作动件和机身连接骨架，使复杂空间杆系的运动关系清晰可见，便于在三维环境中检查极限行程、铰接间隙和舱体安装边界。
