F4U海盗舰载战斗机精细外观结构

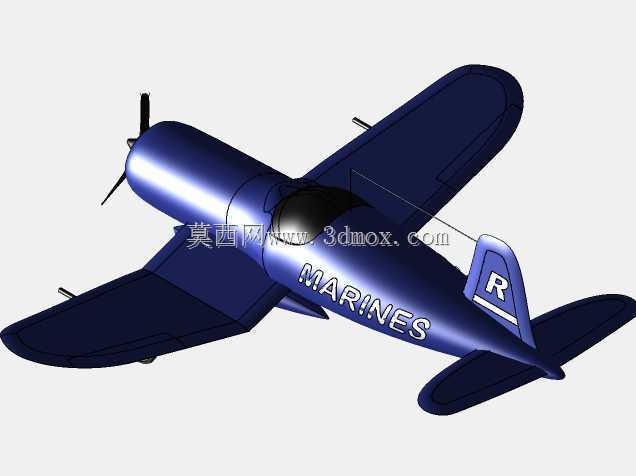

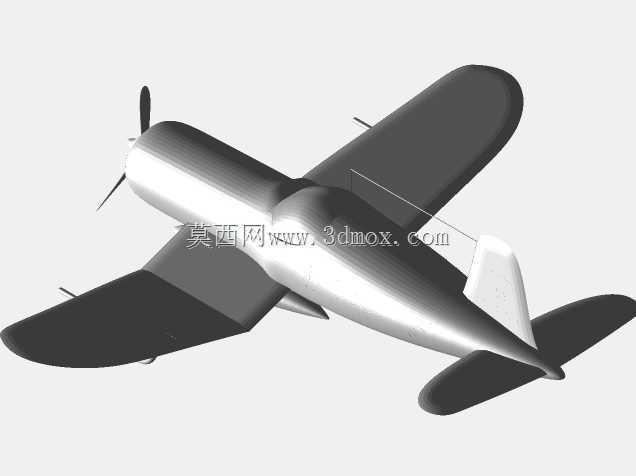

　　该套三维造型围绕经典倒海鸥翼螺旋桨舰载战斗机展开，完整还原了机头活塞动力段、四叶螺旋桨、下单翼倒海鸥弯折段、后三点起落架、垂尾平尾、座舱透明件与机身蒙皮分块的全部外观特征，可直接用于航空装备结构教学、军武题材展品开发、仿真摆件结构校核、影视道具预演以及航空科普展陈的前期方案验证工作。

　　从整机气动布局来看，机型采用大尺寸星形活塞发动机前置布局，机头段预留发动机整流罩、散热百叶与桨毂安装位，螺旋桨采用大直径四叶构型，建模时需重点把控桨叶扭转角、桨尖与地面的最小安全间隙——这也是该机型采用倒海鸥翼设计的核心工程原因：在缩短起落架支柱长度、保证舰载起降结构强度的同时，为大直径螺旋桨留出足够的离地净空，避免桨叶擦地。机翼段并非平直下单翼，而是在机身两侧先向下弯折形成倒海鸥拐点，再向外延展为平直外翼，该结构一方面可以让主起落架支柱垂直安装在机翼拐点位置，缩短支柱长度、降低着舰冲击载荷，另一方面也能优化机翼与机身连接处的气动干扰阻力，建模过程中需严格保证左右翼段弯折角度对称，翼型厚度沿展向平滑过渡，外翼段预留的副翼、襟翼分缝位置需和实机蒙皮分割线对齐。

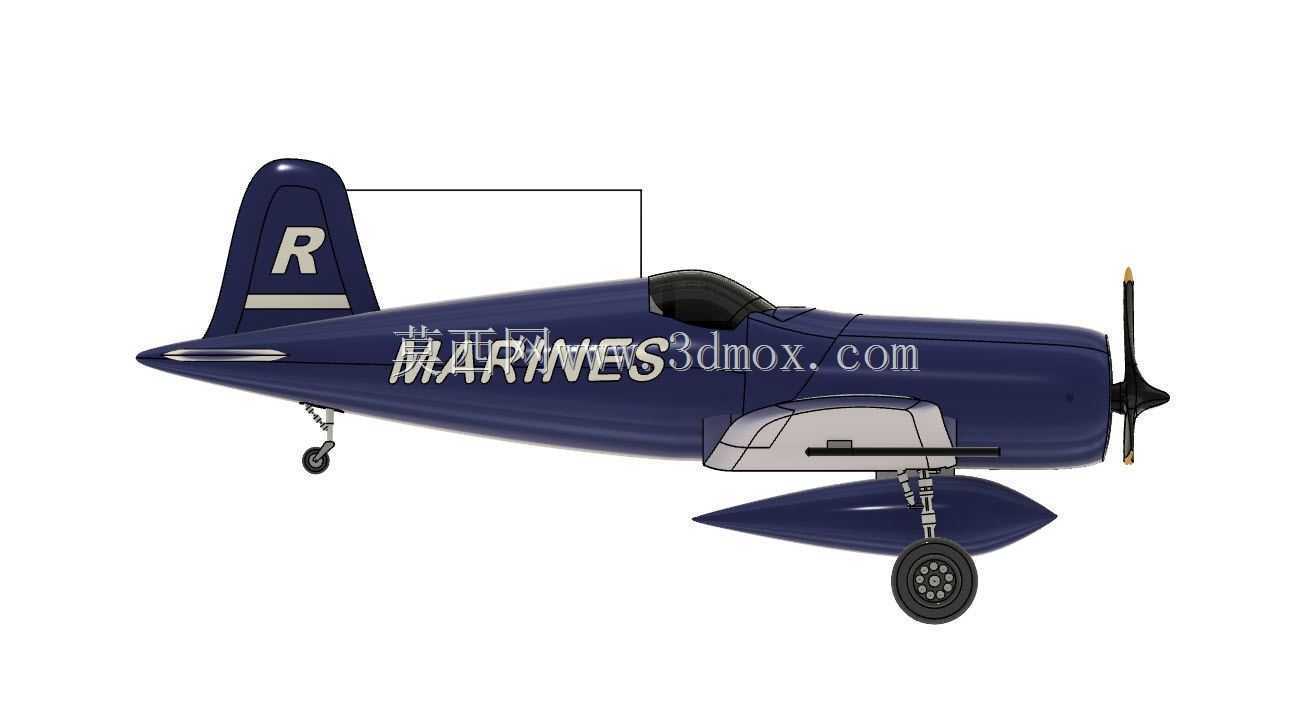

　　起落架系统采用后三点式布局，主起落架为支柱式结构，机轮带独立刹车轮毂造型，支柱收放路径贴合机翼下表面整流罩轮廓，尾轮位于机腹后段，尺寸较小且带转向限位结构；机身下方额外挂载的流线型副油箱造型完整，挂架连接位置与机腹承力梁位置对应，建模时需校核副油箱与地面、与起落架收放路径的干涉边界，避免出现运动干涉。座舱段位于机身中前部，透明座舱盖采用水泡型轮廓，内部预留飞行员座椅、仪表板的安装空间，机身侧面的战术标识、垂尾编号与海军陆战队涂装分区均做了分色面拆分，后续渲染时可直接分配不同材质属性。尾翼段包含垂直安定面、方向舵与水平安定面、升降舵，舵面分缝清晰，垂尾后缘的方向舵偏转边界、平尾与垂尾的连接整流段均做了平滑过渡处理。

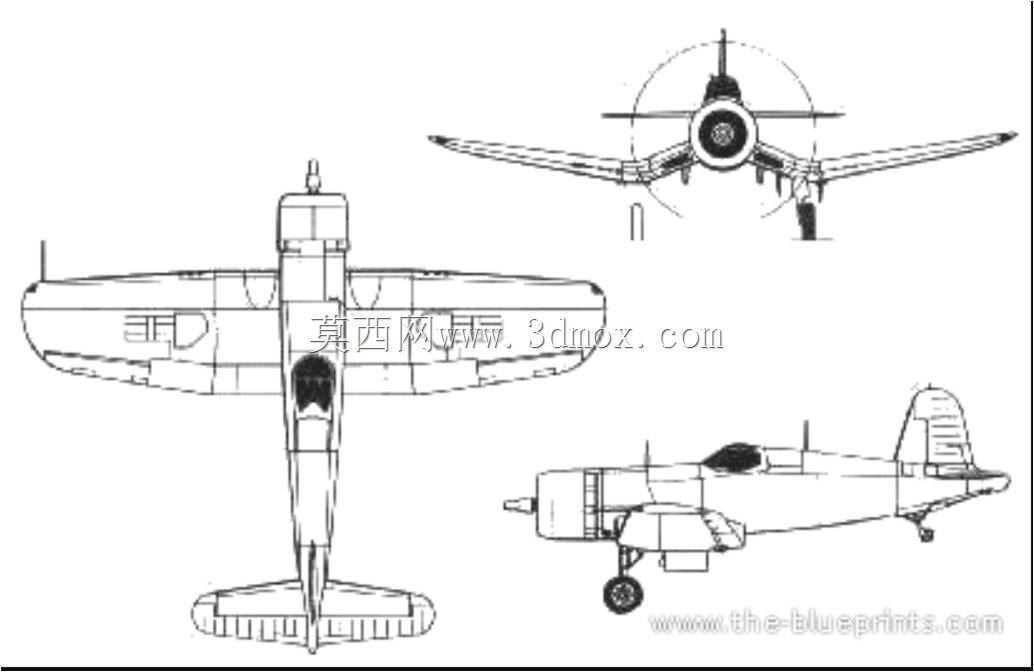

　　从安装边界与尺寸适配角度，整机长径比、翼展与机身高度的比例严格参照实机尺度，若用于1比72或1比48比例仿真模型开发，可直接按比例缩放后拆分3D打印支撑结构：倒海鸥翼的下弯折区域属于悬空特征，打印时需在翼下拐点添加少量支撑，避免成型下垂；螺旋桨桨叶属于薄壁大曲面件，需保证桨叶根部圆角过渡，避免脆性断裂；起落架支柱为细长受力件，若制作动态可动模型，可在支柱转轴位置预留金属销轴安装孔，提升着舰仿真场景下的结构强度。

　　在功能特性层面，该机型作为舰载战斗轰炸机，机翼下方预留了武器挂点与火箭弹发射位的安装接口，机身蒙皮的铆钉线、检修口盖轮廓均在曲面造型中做了细节刻画，既可以用于静态展示的高精度渲染，也可以作为航空机械专业讲解活塞式舰载机结构设计逻辑的直观案例：倒海鸥翼如何兼顾大桨径动力、短起落架强度与舰上停放空间需求，后三点起落架在航母甲板起降时的操稳特性，以及活塞螺旋桨飞机机头配重与整机重心的匹配关系，都能通过该三维模型的结构拆解得到清晰呈现。
