察打一体长航时无人侦察机外观结构

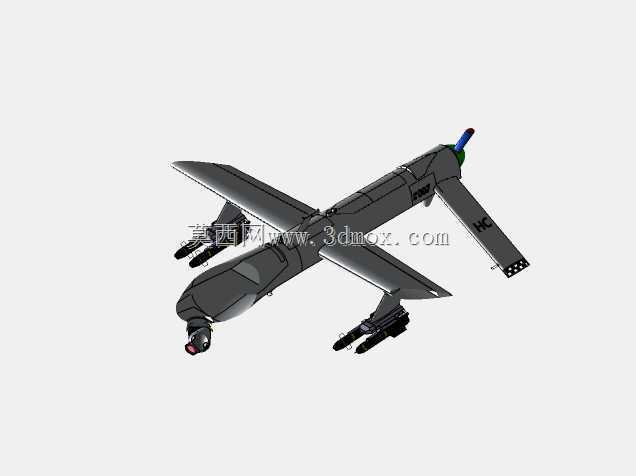

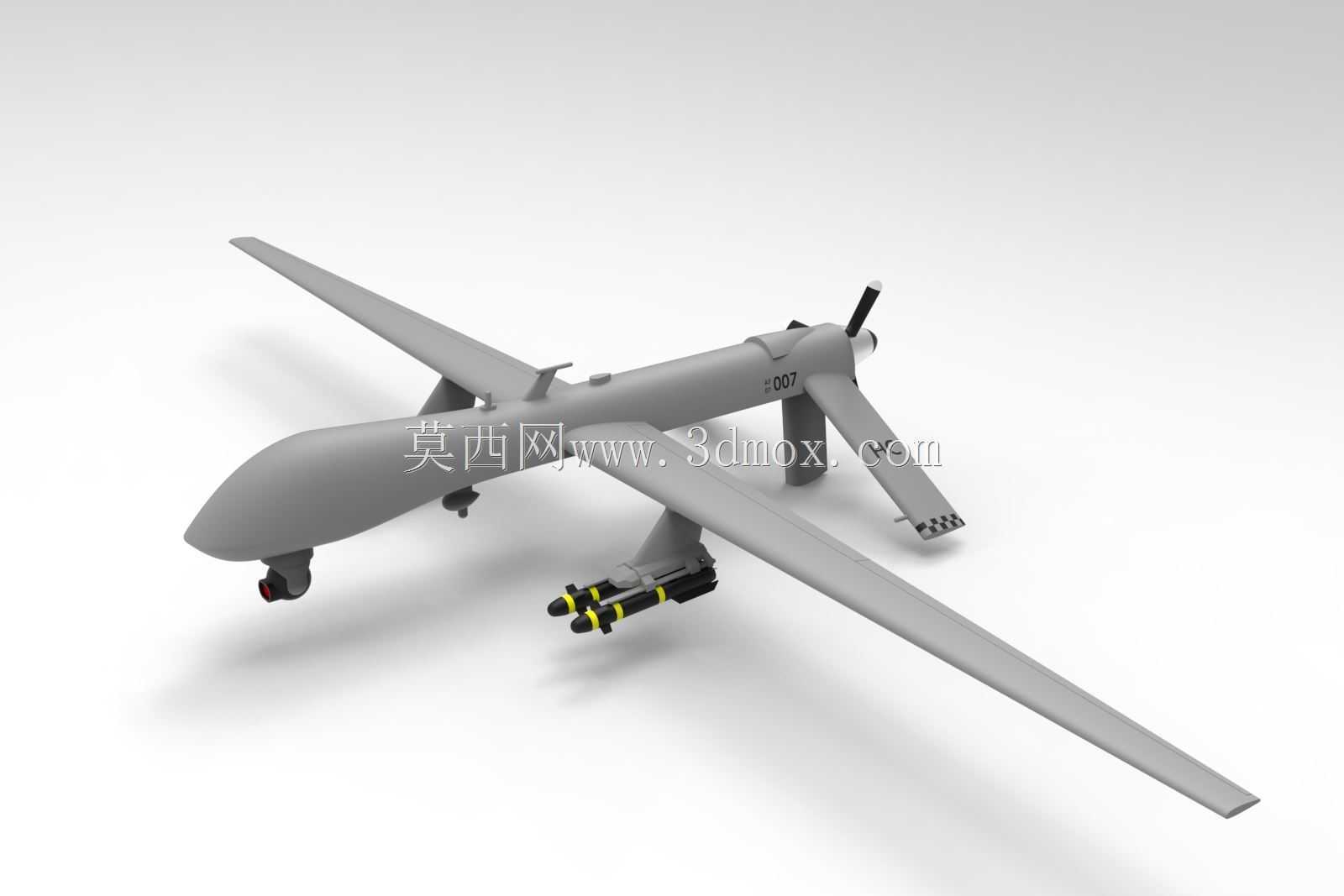

　　该模型还原的是一款中高空长航时察打一体无人机的整机外观与主要外挂布局，这类平台在实际装备体系中主要承担持续战场监视、目标搜索识别、通信中继以及对时敏目标实施精确打击等任务。与有人作战飞机相比，它不需要为飞行员座舱、生命保障和弹射系统预留空间，因此机身可以做得更加细长，任务载荷与燃油能够沿轴线合理分布，留空时间和巡逻半径明显提升。

　　从使用场景看，这类无人机通常在中等威胁环境下沿预定航线盘旋，利用机头下方的光电转塔完成可见光、红外和激光测距/照射任务。发现目标后，机翼挂架上的小型空地导弹可在地面站指令下完成攻击，从而把“侦察—确认—打击”链路压缩在同一平台内。模型中转塔位于机头腹侧，视野向下并兼顾前向，符合对地观测时的遮挡控制要求；尾翼前方的推进式螺旋桨布置，则可让机头空间优先留给传感器，同时减少发动机噪声和气流对光电窗口的干扰。

　　外形设计上，整机采用大展弦比平直机翼，翼展相对机身长度较大，翼型厚度沿展向逐步收薄。这种布局不以高速机动为目标，而强调低速巡航效率、升阻比和长时间盘旋稳定性。机翼从机身中部两侧伸展，主梁、翼肋和蒙皮在真实设计中需要共同承受气动弯矩与燃油重量；模型虽以表面建模为主，但机翼后缘、翼尖和上反关系仍体现了对装配边界的考虑。机身截面近似圆润的纺锤形，前段容纳航电与传感器，中段布置燃油箱、飞控设备和任务舱，后段过渡至发动机舱及尾推结构，能够在降低迎风阻力的同时保证内部设备分段维护。

　　尾部采用倒V形尾翼与后置推进螺旋桨组合。尾翼斜向布置，可同时提供方向和俯仰稳定作用，并减少垂尾数量；尾撑末端的螺旋桨位于机体后方，工作时气流不会直接冲刷机头光电窗口。模型中尾桨、桨毂和尾翼连接区均有独立形体，便于后续细化发动机架、减振垫、舵机拉杆和整流罩。对结构工程师而言，这一区域还要重点检查螺旋桨旋转包络与尾翼间隙、拆装时桨叶是否会与尾梁干涉，以及地面停放状态下桨尖离地高度。

　　外挂武器部分表现为机翼下方挂载的小型导弹及发射导轨。导弹采用细长弹体、折叠或固定弹翼以及尾部控制面，导轨与挂架之间应有明确的机械接口、电气连接器和安全分离间隙。实际挂装时，需要核对左右挂点对称性、导弹轴线与机身航向的平行度，以及投放后导弹与机翼、机身的气动干扰。模型将导弹布置在内侧挂点，靠近机翼主梁传力路径，有利于降低翼根弯矩；若增加外侧副油箱或更重载荷，则需重新评估翼尖挠度、滚转惯量和起降净空。

　　起落架虽在渲染图中处于收上或弱化表现，但这类无人机通常采用前三点式起落架，以保证地面滑跑方向稳定和机头转塔安全。前起落架布置在转塔后方，主起落架多收于机身下部或翼身过渡区，设计时要兼顾起飞抬前轮、着陆下沉速度、刹车载荷以及舱门关闭后的外形连续性。若用于后续深化设计，应补充轮胎压力、支柱行程、收放作动筒路径和维护开口位置。

　　建模思路上，该作品以整机曲面外观为核心，机身适合通过放样、边界填充或多截面实体形成连续表面，机翼可先建立翼型站位曲线再沿展向放样，尾翼、挂架和导弹则按独立部件装配，便于控制层级和后期修改。光电转塔、天线、舱门线、铆钉或检修口等细节虽然体量小，却能显著提升模型的真实感；在工程深化阶段，这些特征还应转化为可制造的分件、密封边界和紧固件位置。

　　安装边界方面，整机入库或展示时需按翼展、机长、机高和螺旋桨旋转直径预留通道；机翼与机身若采用可拆卸连接，还要考虑对接法兰、定位销、线缆接头和包装箱尺寸。地面站、发射回收设备、检测工装与无人机之间的操作距离也应在总布置阶段同步校核。整体来看，该模型适合用于航空装备展示、无人系统方案汇报、外挂布局协调、教学演示以及进一步的气动外形和结构细化工作。
