超音速战术轰炸战机迷彩涂装结构

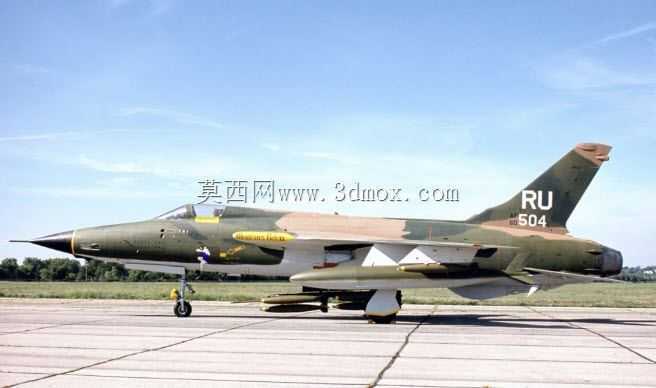

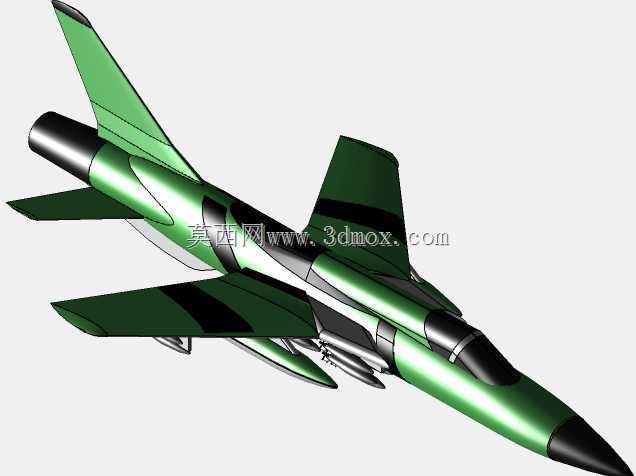

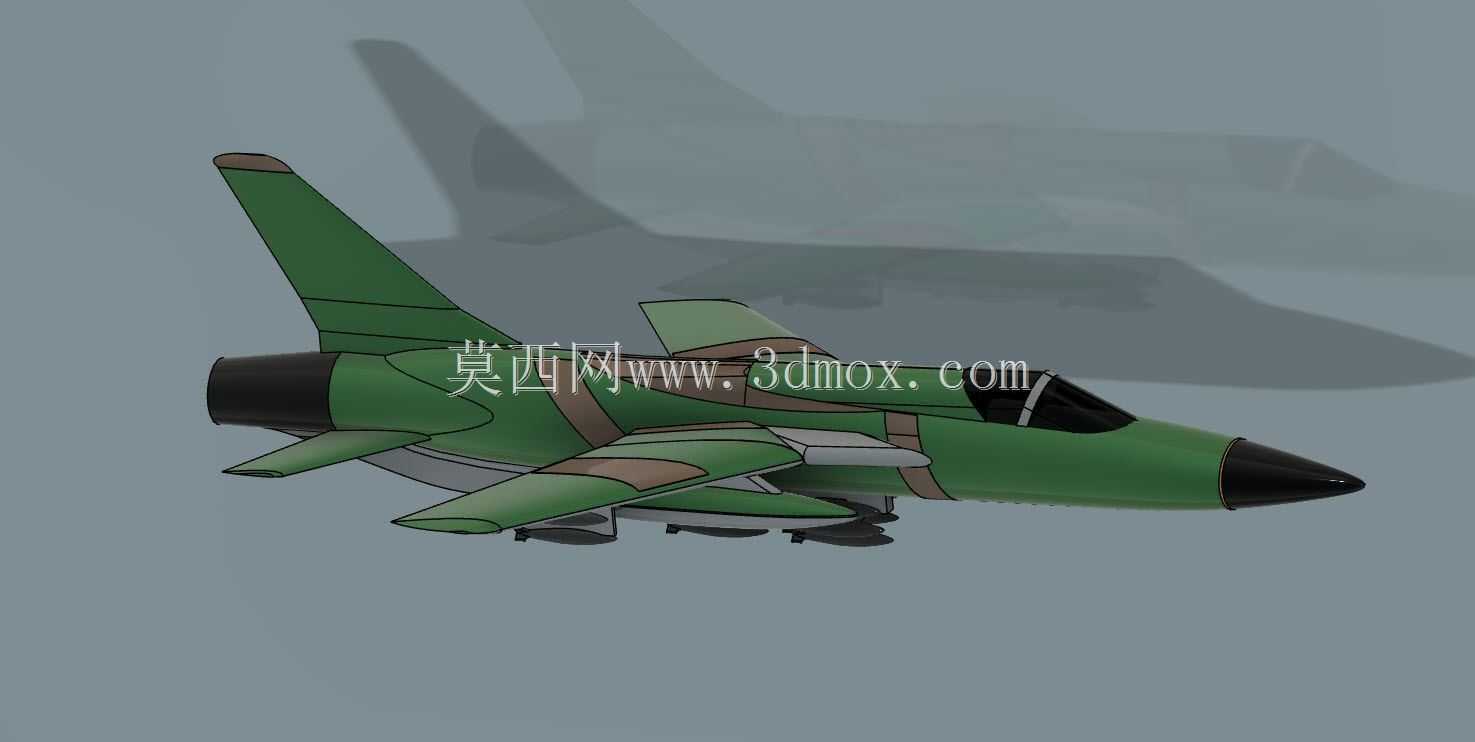

　　该三维作品还原的是一款单发后掠翼超音速战术作战飞机，整机采用机头尖锐进气、中单翼后掠布局、单垂尾加低置平尾的经典二代喷气作战机气动构型，机身采用军绿迷彩分块涂装，机头雷达罩与尾喷口做黑色分色处理，机翼下挂载多组对地攻击弹药，完整呈现了该型战机执行前线纵深遮断、战术核打击、常规对地轰炸任务的挂载状态。从结构建模的工程视角来看，整机外形严格遵循真实战机的气动轮廓约束：机头为细长圆锥形激波锥，向后平滑过渡至截面渐扩的机身中段，座舱采用水泡型风挡，位置靠前以保障飞行员前向起降视野，机身尾部收缩衔接大直径涡喷发动机尾喷管，整机长细比控制在适配跨音速减阻的合理区间，机翼采用大后掠角薄翼型，翼根与机身中段平滑融合，翼下预留多组挂点接口，

　　可兼容副油箱、常规航弹、火箭发射巢等不同任务载荷，垂尾后掠角度与机翼匹配，保障高速飞行航向稳定性，平尾布置在垂尾根部下方机身两侧，避开机翼下洗气流干扰，操纵舵面的偏转预留间隙在模型中均做了写实还原。在实际作战应用场景中，该型战机主要承担前线空军的低空高速突防任务，可借助地形遮蔽规避地面雷达探测，抵达目标区域后完成俯冲投弹，快速脱离防空火力圈，既可以执行战术核突击，也可挂载常规弹药打击敌方装甲集群、后勤枢纽、前线工事，部分改进型号还可执行防空压制任务。建模过程中，机身曲面采用多段G2连续放样构建，先沿机身纵轴布置十余组控制截面，分别定义不同站位的机身截面轮廓，从机头的小直径圆形截面，逐步过渡到座舱段的椭圆截面、设备舱段的近似矩形截面、

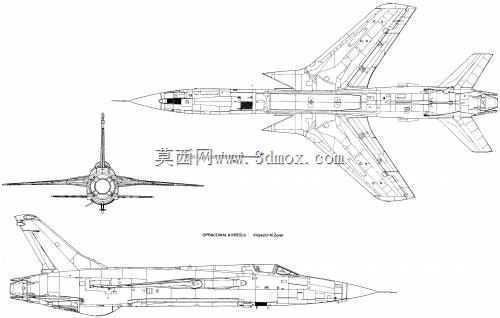

　　发动机舱段的大直径圆形截面，保证曲面光顺无褶皱；机翼部分先构建翼型基准曲线，沿翼展方向做后掠扫掠，翼型厚度从翼根到翼尖逐步减薄，前缘锐利后缘收窄，还原高速翼型的气动特征；挂载弹药部分单独建模后通过挂架约束装配到机翼挂点位置，挂架与机翼下表面的贴合面做了适配修形，避免出现装配干涉。整机的安装边界与尺寸比例严格参照实机尺度：整机长度方向以机头锥尖为起点、尾喷口端面为终点，翼展方向以左右翼尖为边界，垂尾顶端为整机高度最高点，所有外凸部件包括机头空速管、翼下挂弹、尾翼舵面均在轮廓边界内，起落架舱门、座舱盖、舵面的分模线均按照实机维护口盖的布置逻辑做了分区，迷彩涂装的分块边界沿着机身曲面自然延伸，不同色块之间的分界贴合机身蒙皮的接缝走向，

　　没有出现贴图拉伸错位。对于航空装备结构设计、作战仿真场景搭建、军事科普展品开发的从业者来说，该模型既可以作为气动布局参考的底模，也可直接用于动画渲染、虚拟演训场景的装备载体，模型中各部件的层级划分清晰，机身、机翼、尾翼、发动机、座舱、起落架、挂载弹药均为独立可编辑组件，后续如需修改挂载方案、更换涂装、调整舵面偏转角度都可以快速完成，不需要重构整体曲面。建模时特意强化了机翼下挂点的承载结构表现，挂梁与机翼承力翼梁的位置对应，符合实际战机的载荷传递逻辑，弹药的悬挂间距也预留了足够的安全间隙，避免飞行过程中弹药之间、弹药与机身之间发生碰撞，尾喷口的内部收敛扩张结构也做了简化还原，能够直观呈现涡喷发动机的排气通道形态，整机没有多余的冗余结构，所有曲面都服务于气动外形与结构写实的需求。
