雅克130轻型喷气教练机整机结构

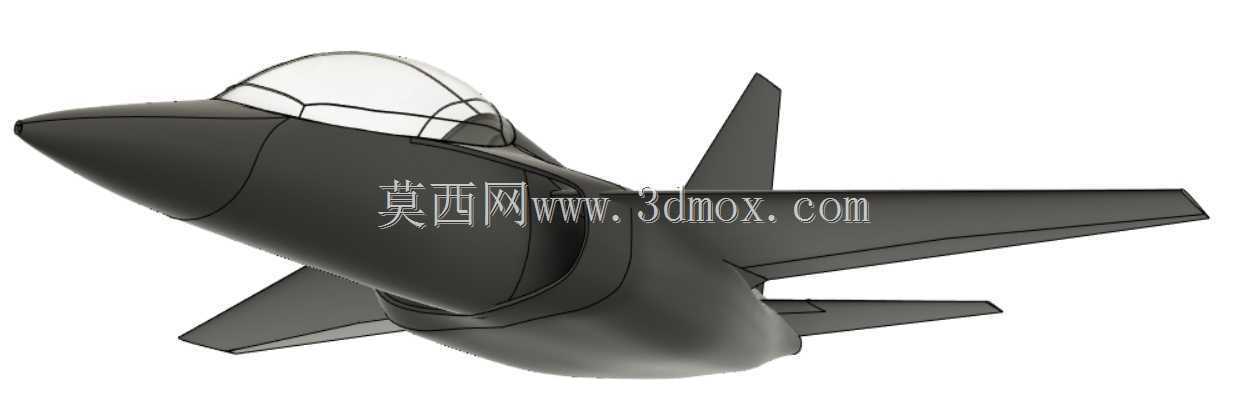

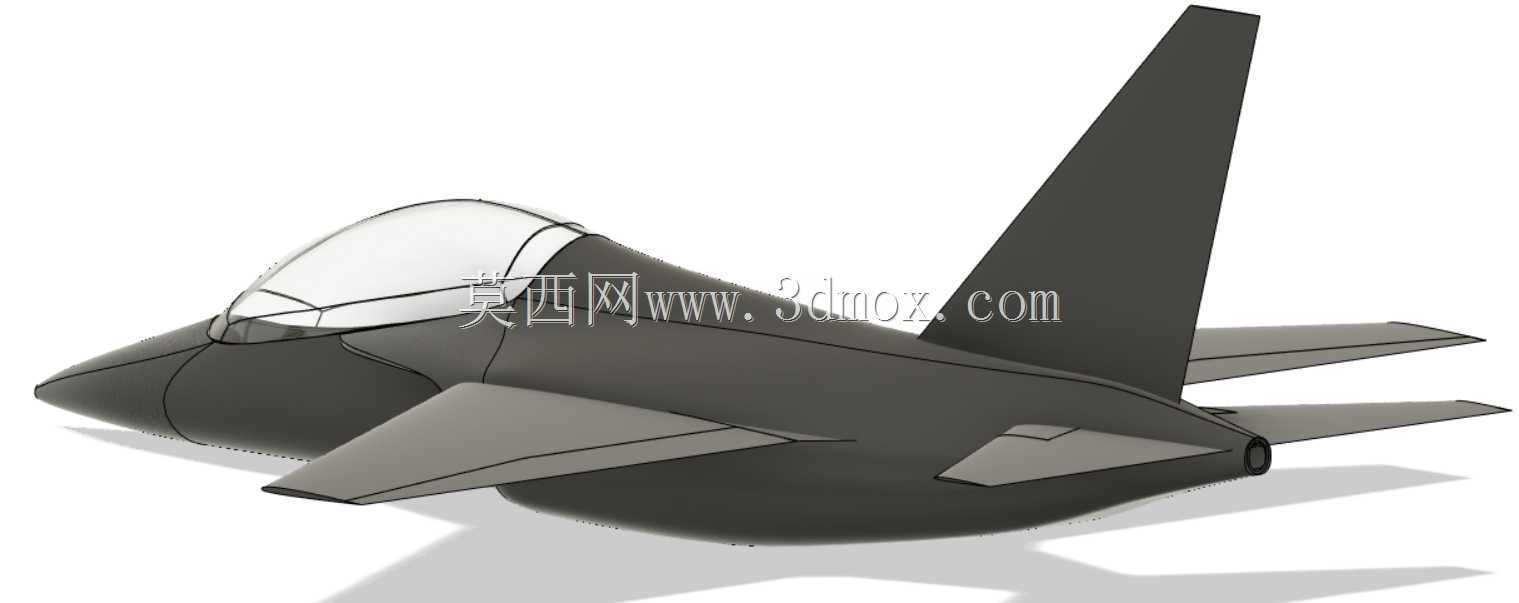

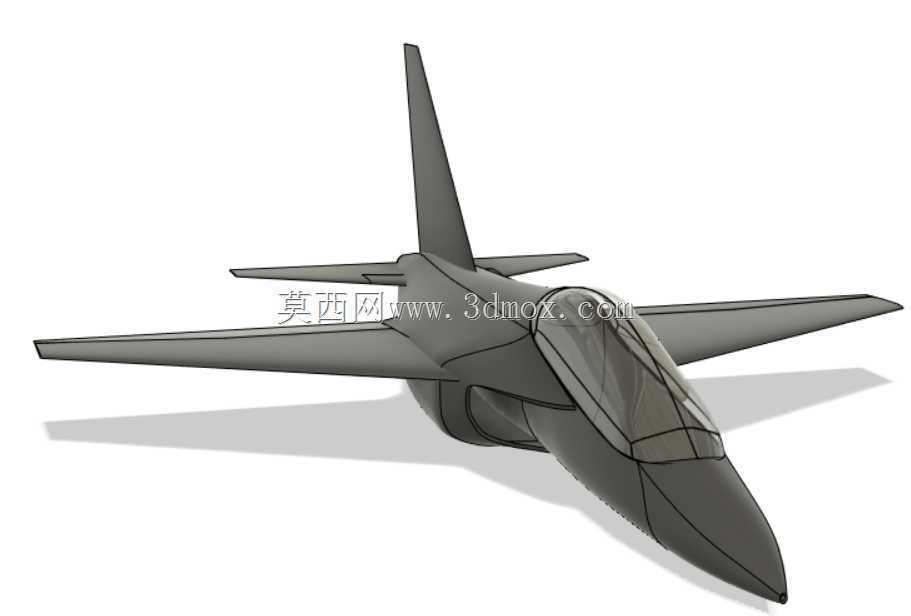

　　该三维结构围绕轻型喷气式教练/轻型作战飞机展开，整机采用串列双座、两侧进气、中单翼、单垂尾与前三点起落架布局，适合用于航空装备结构认知、教学演示、外形方案评审、虚拟装配训练以及飞机构型参考。模型对机身、机翼、平尾、垂尾、座舱盖、进气道、起落架和机轮等主要部件进行了完整表达，能够直观呈现飞机在地面停机状态下的姿态与各系统相对位置。

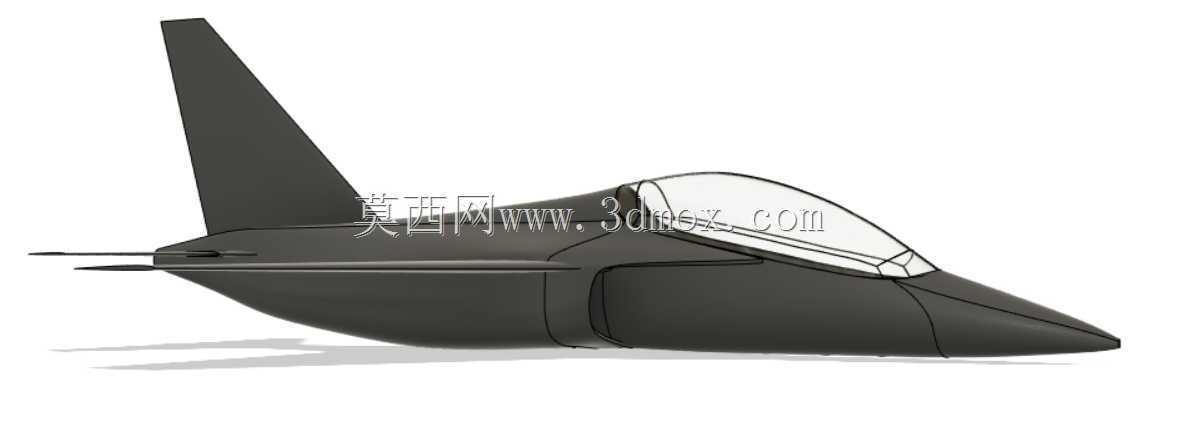

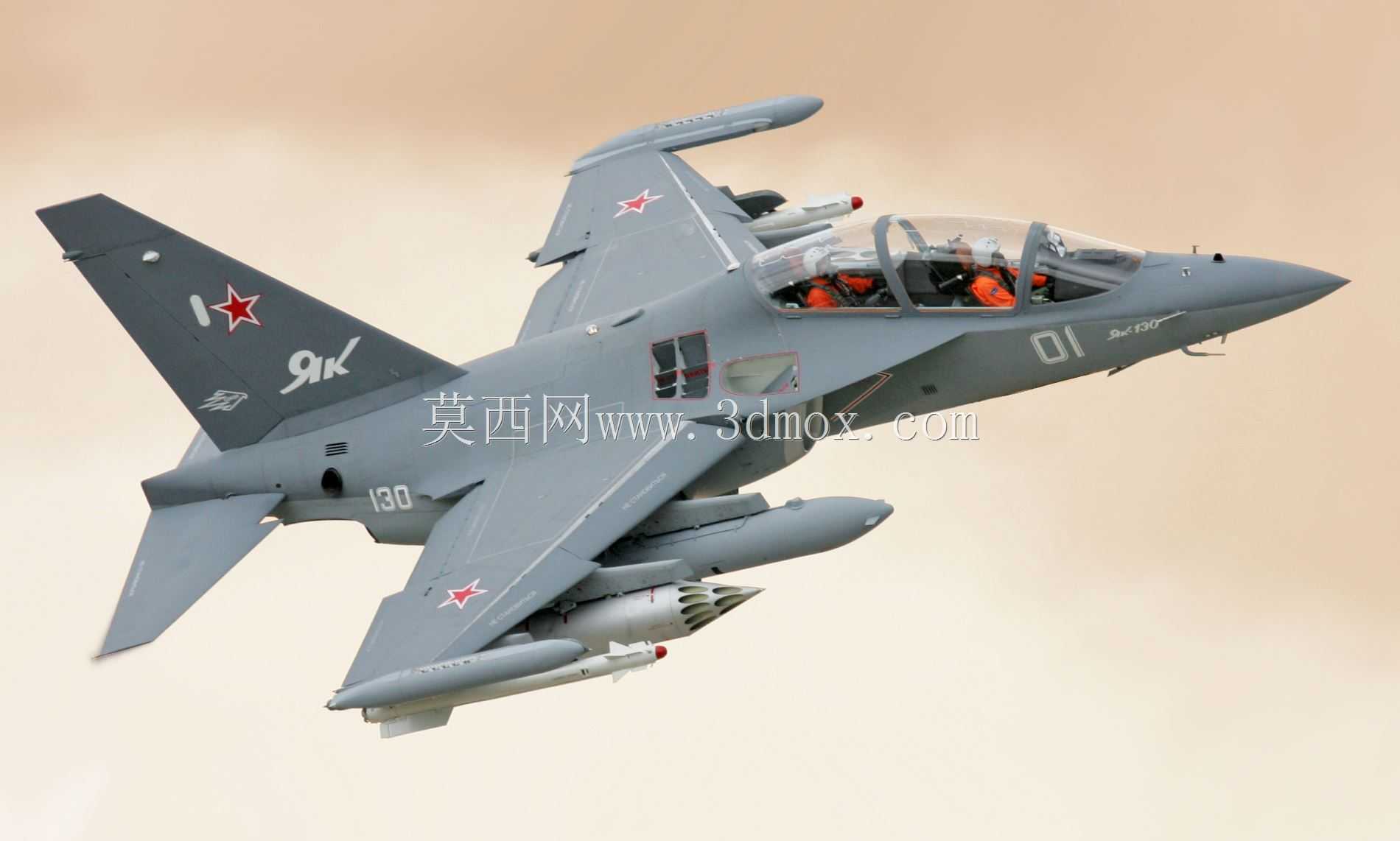

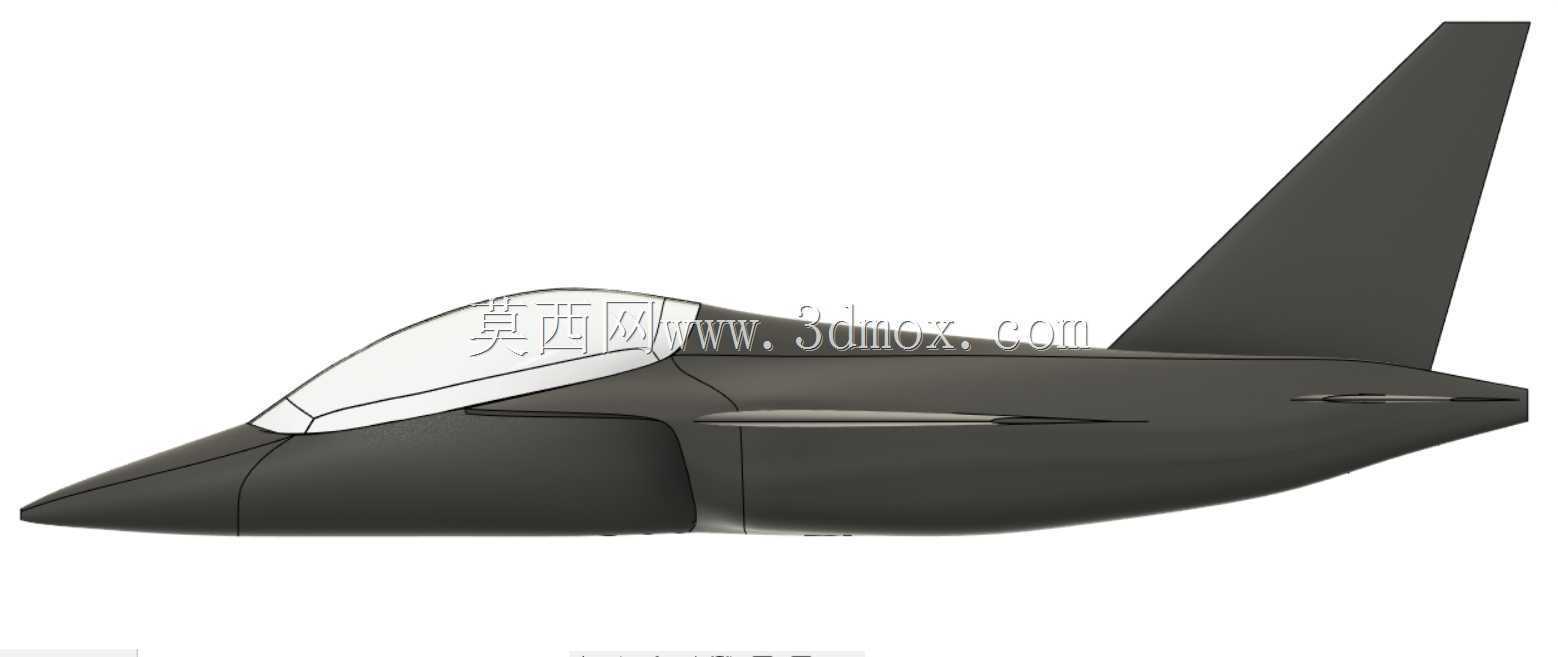

　　从实际用途看，这类机型主要承担飞行员高级训练、战术基础训练、仪表飞行训练以及部分轻型攻击任务。串列双座设计使前舱学员与后舱教员拥有独立操作和观察位置，座舱盖采用多段框架与透明区域组合，既保证前向和侧向视野，也在结构上形成连续的座舱轮廓。机身前段尖锐，机头线条向下收拢，有利于降低高速飞行阻力并改善前下方视界；中段布置座舱、进气道和主承力区域，后段衔接发动机舱与尾翼，整体截面由前部较窄逐步过渡到中后段较饱满，再向尾喷口方向收束。

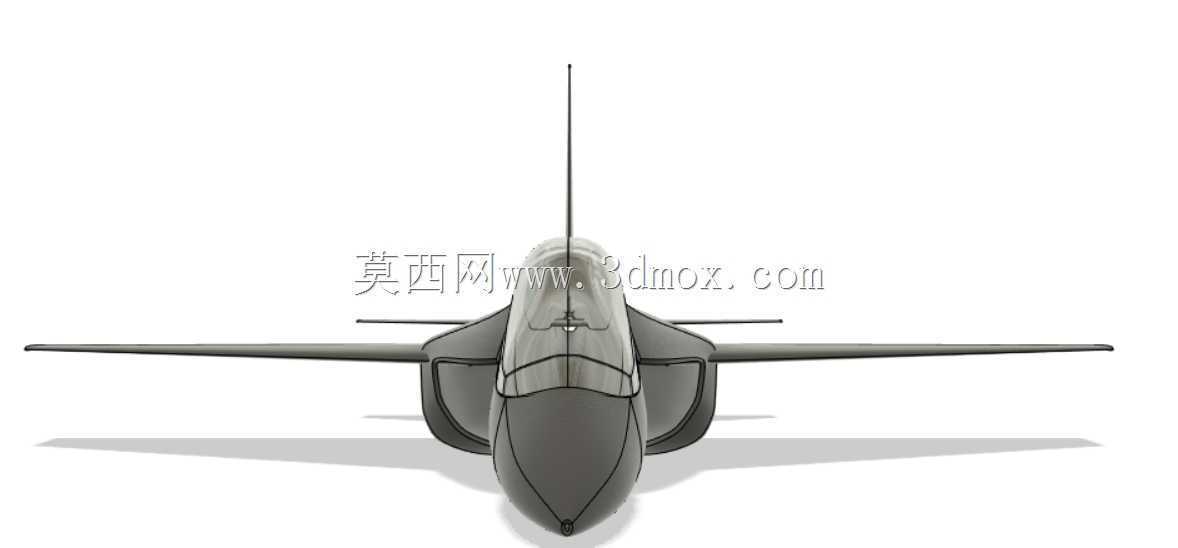

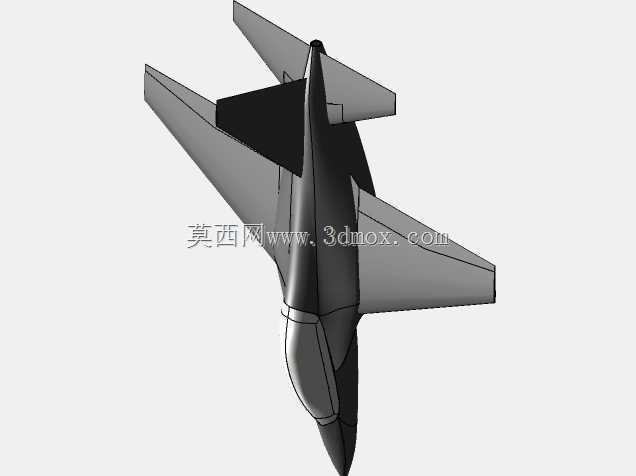

　　气动外形设计上，机翼采用带前缘后掠的梯形平面，翼根与机身平滑过渡，翼下保留外挂或任务设备安装的空间。机翼后缘设置可表达操纵面分区的结构边界，便于在后续细化设计中区分襟翼、副翼等活动区域。水平尾翼位于机身尾部两侧，垂直尾翼高大后掠，能够提供方向稳定余量；垂尾与平尾之间的位置关系兼顾尾流影响和结构维护通道。两侧进气道布置在座舱后下方，进气口外形与机身侧面融合，避免机头占用雷达或教学设备空间，也使发动机供气路径较短。

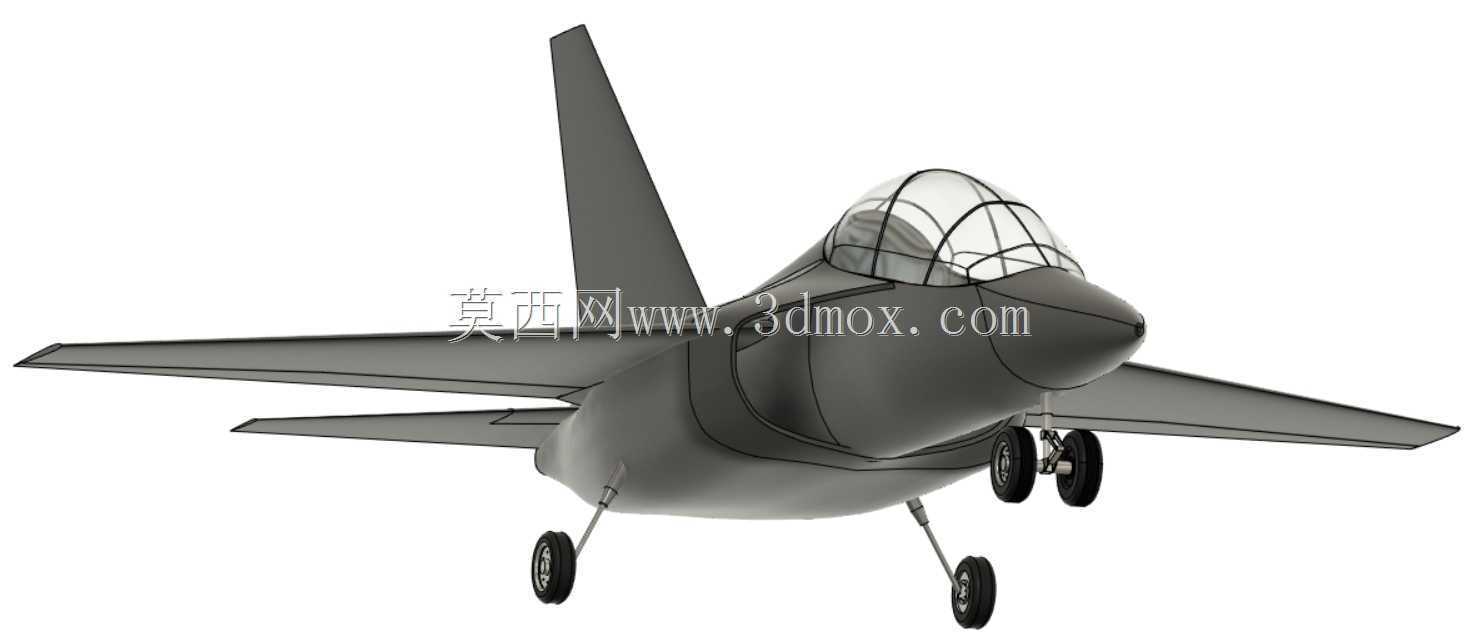

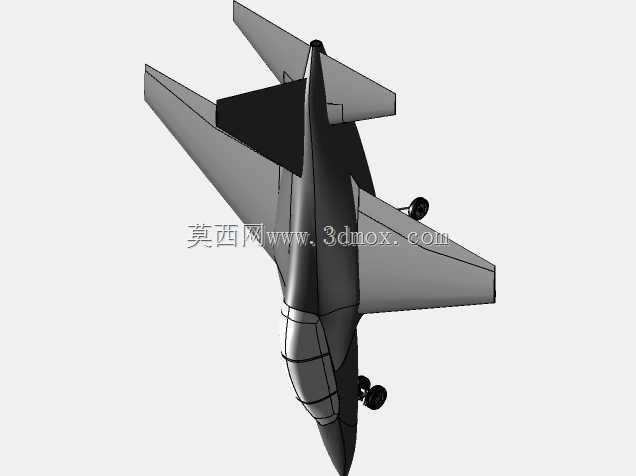

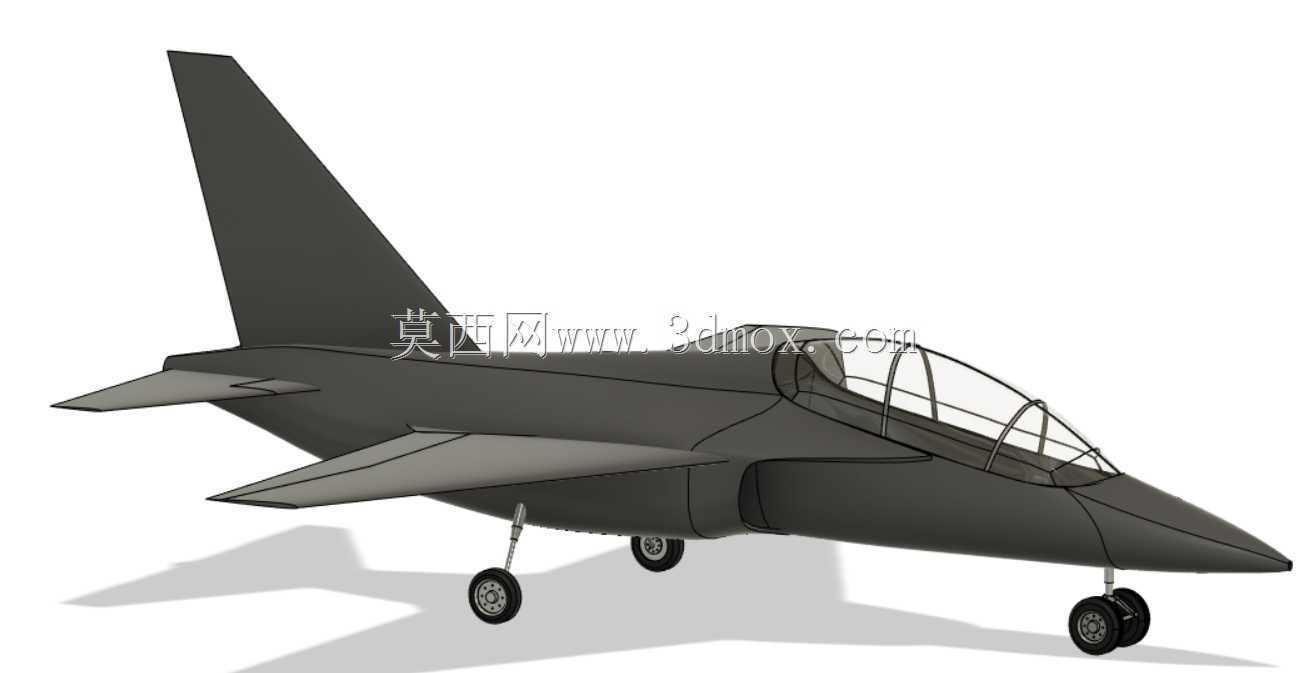

　　起落架部分是地面状态建模的重点。前起落架采用单轮结构，布置在座舱后下方的机身轴线附近，支柱带有明显倾斜角度，以适应着陆冲击和地面转弯载荷；主起落架为支柱式结构，机轮位于机身下部两侧，收起后可收纳于机身或翼根区域。模型中轮胎、轮毂、支柱、作动连接点和接地姿态均有体现，机轮阴影与停机角度反映出整机重心位于主轮前方、前轮承担较小静载荷的典型飞机地面支撑关系。对于结构设计人员而言，起落架舱门、收放机构、支柱铰接点和轮胎包络仍可作为二级细化方向，需要结合起落架行程、缓冲器压缩量和维护开口进一步校核。

　　安装边界方面，整机外形需重点关注翼展、机长、机高、垂尾高度、座舱盖开启范围以及起落架展开后的地面安全距离。机翼外段、空速管或机头尖端、尾喷口末端和垂尾顶端构成运输、停放、旋转展示时的最大包络；地面支撑时，前机轮与两主机轮形成稳定三角支撑，机翼下方与地面之间应留出外挂物拆装和地勤作业空间。若用于虚拟维修或训练仿真，还需在机身腹部、进气道附近、起落架舱和座舱周围预留人员接近通道，并控制模型各部件的层级命名，以便将机体结构、活动翼面、起落架和座舱分别绑定。

　　建模思路上，外形曲面应优先保证机身纵向控制线、机翼平面形状和尾翼相对角度的一致性。机身可通过多条截面轮廓放样生成，座舱区域单独处理透明件与框架，进气道内外壁需要保持连续过渡，避免在唇口位置出现曲面折皱。机翼和尾翼宜采用翼型截面沿展向放样，再与机身进行布尔融合；起落架支柱可用杆件与回转体组合，轮毂通过圆周阵列表达辐板或开孔特征。整体装配时，应以机身轴线为基准建立机翼安装角、平尾位置和垂尾后掠角，确保三视图比例协调。

　　在工程应用中，该模型既可作为航空教学中的飞机总体布置示例，也可用于展厅交互、飞行模拟视景、装备结构拆解动画和轻型战机方案对比。若进入更深入的设计阶段，可继续补充发动机舱段、进气道内通道、翼下挂点、座舱仪表、操纵拉杆和起落架收放路径，使静态外形模型扩展为具备机构运动和维修边界分析能力的数字样机。
