六角M6M5规格铆接螺母结构

　　这款六角铆接螺母主要面向薄板连接场景，在电力变压器柜体、钣金机箱、控制屏架、设备护罩以及多层薄壁构件装配中使用较多。薄板自身厚度有限，若直接攻丝，螺纹有效啮合圈数不足，后期维修拆装时极易出现滑牙、螺纹脱扣等问题；采用铆螺母后，可在仅一两毫米甚至更薄的板件上形成稳定内螺纹，为螺栓连接提供可靠承载基础。

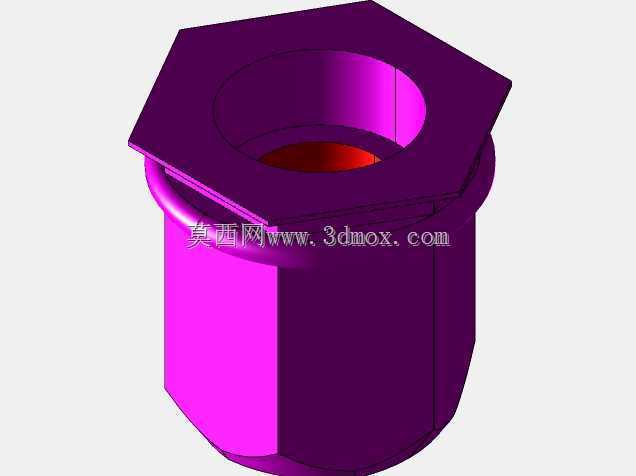

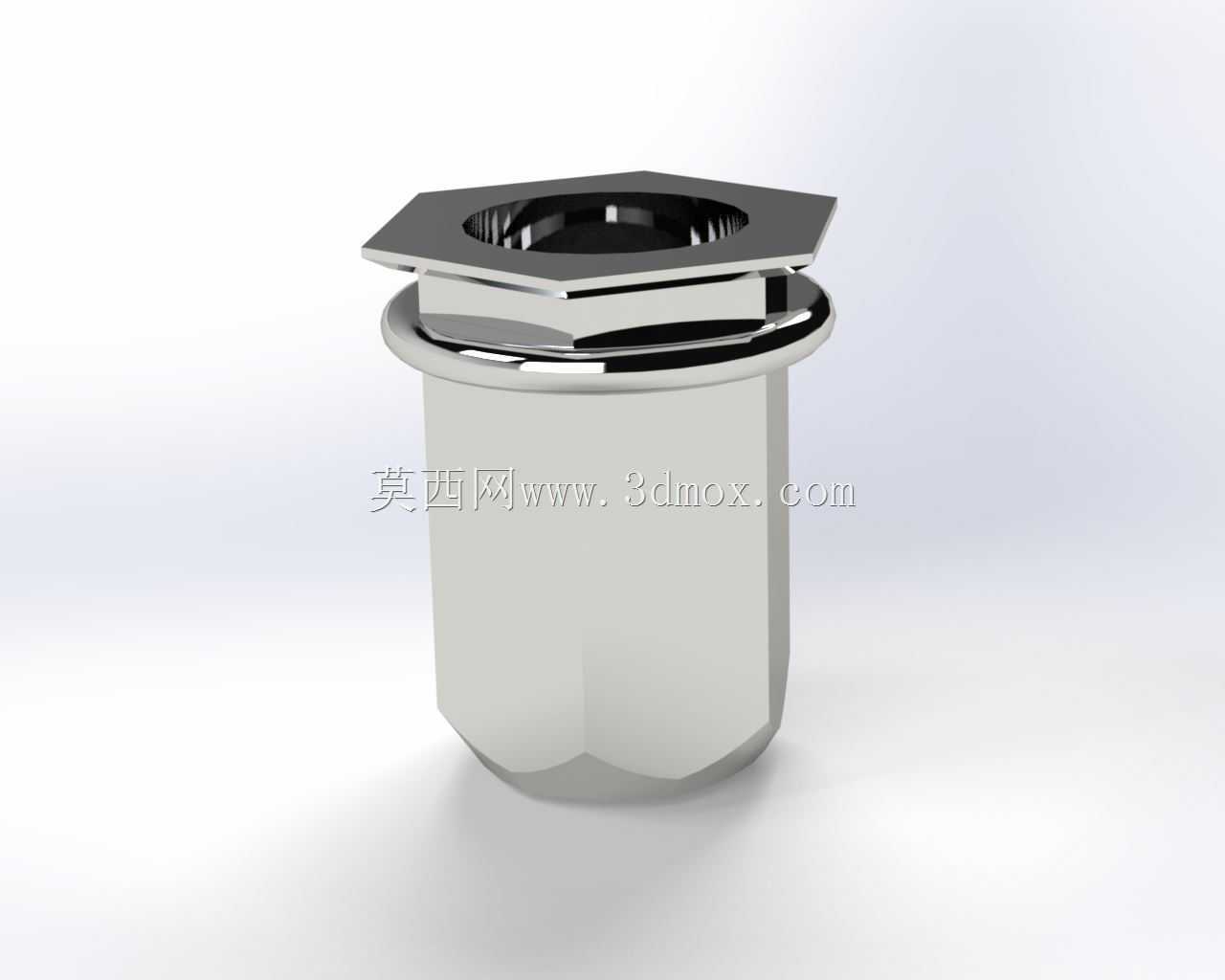

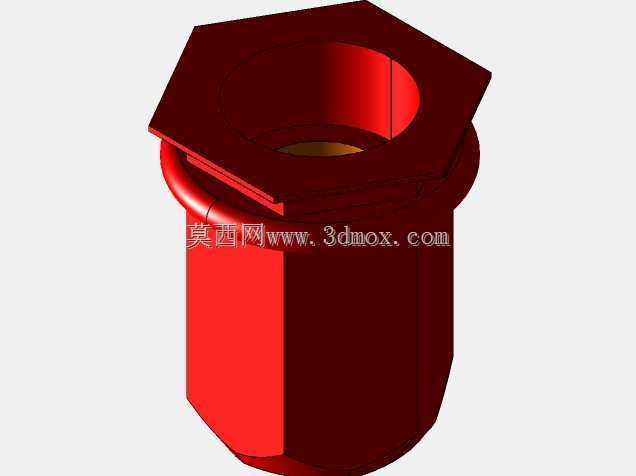

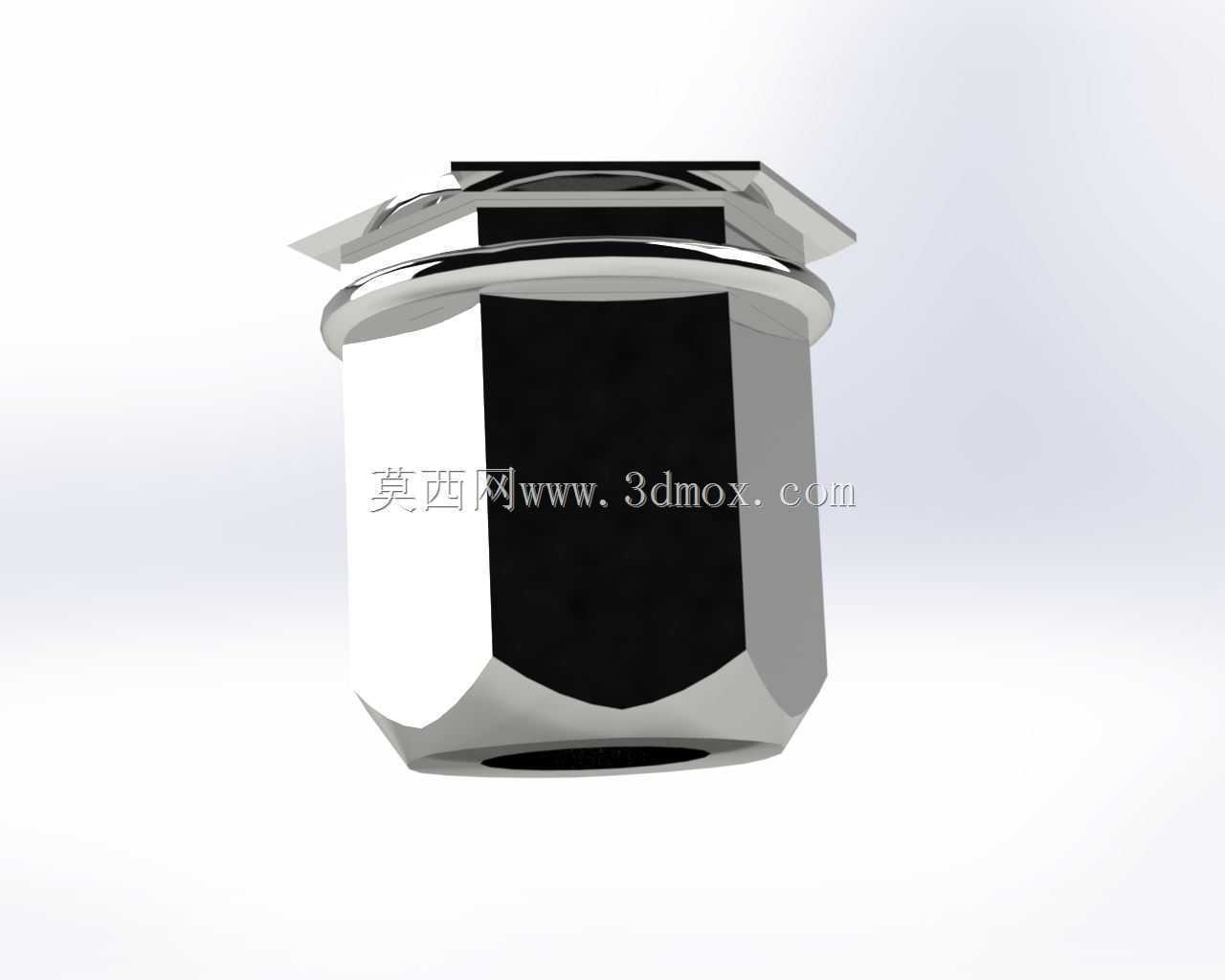

　　从结构上看，零件上端为六角头部，下方带环形承压台阶，主体为带内螺纹的柱体。六角头并非单纯外形处理，它在压入预制孔后能够与板孔周边形成止转约束，承受拧紧螺栓时的扭矩，避免螺母随紧固件一起转动。头部下方的台阶面在铆接完成后贴紧板材表面，分散压紧力，减少局部压痕，也能限制铆接拉入深度，保证成型位置一致。柱体下段在铆接过程中发生受控膨胀，在板材背面形成鼓包，与头部台阶共同夹住板壁，从而实现轴向固定。

　　模型按M6.00与M5.00两种螺纹规格建立，内孔螺纹区域保留了紧固件设计所需的基本几何关系。实际选型时，不能只看螺纹公称直径，还要结合板厚、开孔尺寸、安装空间和受力方向确定铆螺母长度。柱体有效长度应覆盖被连接板厚，并预留足够的变形区；若长度过短，背面鼓包不充分，拉铆后夹持力不足；若长度过长，则可能凸起干涉内部元件，或造成铆接歪斜。六角头的对边尺寸决定了板孔或沉孔边界，头部高度则影响外表面占用空间，在贴近绝缘件、母排、线束或外壳盖板的位置，需要提前核对头部与周边零件的安全间隙。

　　建模时可以把零件拆分为六角头部、承压法兰、铆接柱体和内螺纹孔几个特征区域。头部外轮廓适合用六边形草图拉伸，再与下方圆柱过渡衔接；环形台阶通过直径差形成，端面应保持平整，以便铆接后与板面充分接触。柱体外形虽然看似简单，但壁厚变化直接关系到变形行为：口部和下段需要在拉铆力作用下均匀镦粗，壁厚过薄会导致开裂或鼓包不规则，壁厚过大则提高铆接力，可能压伤薄板。内螺纹不必在所有工程方案中都还原真实牙型，用于干涉检查时可按螺纹小径孔表达；若用于展示、加工核对或3D打印验证，则可补充标准牙型，重点保证公称直径、螺距、旋向和有效螺纹深度。

　　安装边界方面，钣金孔中心到板边的距离不能过小。六角头需要足够的板面支撑，边距不足时，铆接膨胀会使孔周材料翘曲，严重时造成板材变形。相邻两个铆螺母之间也应保留合理间距，避免压铆区域重叠。对于变压器箱体这类既有密封要求又有电气安全距离要求的部件，螺母位置还要兼顾接地端子、盖板螺栓、支架固定和后期维护工具的操作空间。若布置在折弯边附近，需核对铆接枪头是否能够垂直贴近板面，同时确认折弯圆角不会顶住六角头部。

　　受力设计上，铆螺母更适合形成可拆卸螺纹座，而不是替代焊接螺母承受大冲击载荷。它的优势在于单面施工、表面损伤小、适合涂层后装配，且对不锈钢板、铝板、彩涂板等不易焊接或不宜大量焊接的材料友好。在电气柜和变压器附件中，常见用途包括固定安装支架、导轨、端子排、护板、标牌、接地片以及外部附件。选型时应根据螺栓强度等级和预期预紧力校核螺纹啮合长度，不能把M6或M5标识简单理解为可无限承受对应螺栓的最大载荷。

　　三维结构检查时，应重点观察头部下端面与柱体轴线的垂直度、六角轮廓与内孔的同轴度、台阶过渡处的圆角以及柱体端部开口。过渡圆角过小会在铆接变形时产生应力集中，锐边则可能在压铆过程中切断板材涂层。用于自动化装配的场景，还需考虑零件能否通过振动盘定向送料，六角头与圆柱身的外形差异正好可作为姿态识别特征。

　　整体而言，该零件几何不复杂，但对尺寸链和装配边界比较敏感。把头部止转、台阶承压、柱体膨胀和内螺纹承载四个功能在模型中表达清楚，再结合板厚、孔位、边距和工具操作空间进行校核，才能在钣金产品设计中真正发挥铆螺母稳定、高效、可拆换的连接价值。
