九英寸千磅级数控铝制工业旋转转盘

　　这款回转承载件的建模重点，并不在复杂曲面，而在于把车间里最常见却容易被忽视的“工位旋转需求”落实成一个边界清晰、受力明确、安装可靠的圆盘结构。整机主体采用圆盘式布局，外径控制在九英寸量级，盘面厚度约一点五英寸，整体轮廓低矮，适合放置在装配台、检测工位、工装夹具底座或轻型加工辅助区域中使用。对于三维结构设计人员而言，这类零件看似简单，但真正进入工程场景后，需要同时考虑承载面平面度、回转中心稳定性、周边安装孔位、底盘接触面积以及操作时的安全间隙。

　　从实际用途看，该转盘主要解决固定工位上工件或工具需要频繁改变朝向的问题。在人工装配场景中，操作者不必反复绕工件走动，也不必频繁搬抬较重部件，只需轻推盘面即可使负载绕中心回转。它可用于定位托盘、刀具周转、小型箱体装配、电子元件安装、轻型五金件检修等场合；在牙科设备、实验装置、展示工装以及制造业辅助工位中，也能作为平稳回转平台使用。其额定承载能力达到千磅级别，说明设计目标并非普通展示转台，而是面向具有一定重量的工业负载，因此盘体刚度、轴承支撑范围和底部受力传递路径都需要在模型中得到体现。

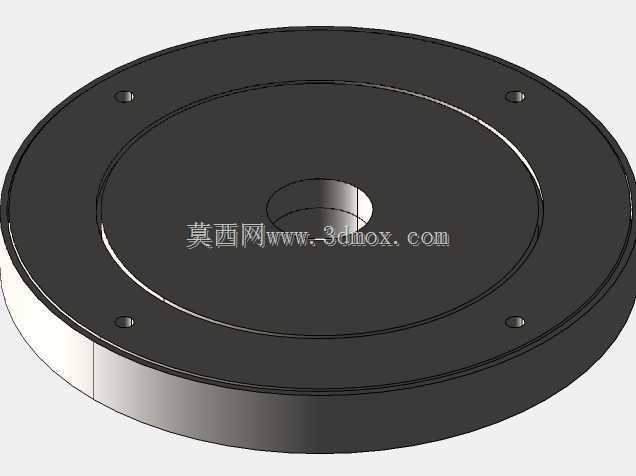

　　结构上，上部为大直径圆形承载盘，盘面设置环形台阶与中心孔特征。中心区域既可作为回转轴线的视觉与装配基准，也可用于穿过定位件、紧固件或配套轴套。盘面上分布的多个小孔承担安装与定位作用，孔位围绕中心对称布置，便于将夹具、托盘、模板或工件支座固定在转盘上。外圈环形凸边能够增强盘面的抗弯能力，同时对放置在上面的工装起到一定限位作用。对于建模者来说，圆盘外缘、台阶环、中心沉孔和安装孔之间的同轴关系需要严格约束，否则在后续出工程图或进行数控加工时，容易出现基准不统一的问题。

　　盘体材料以铝为主，兼顾轻量化与切削加工性，适合通过数控铣削完成上下面、环槽、孔系和边缘轮廓加工。铝件重量较低，便于整体搬运和嵌入工作台；而关键受力或耐磨部位采用不锈钢硬件配合，可提高连接可靠性和重复装夹寿命。这样的材料组合在轻型工业承载装置中比较常见：铝负责形成主体结构并降低自重，不锈钢紧固件负责承担预紧力、抗腐蚀和长期拆装需求。模型中应注意区分不同材质区域的配合关系，尤其是孔口倒角、沉头深度、紧固件避让空间以及盘面与底部回转组件之间的连接方式。

　　回转功能依赖内置滚珠轴承支撑。轴承布置在盘体下方，支撑直径应尽量靠近负载作用区域，使垂直载荷能够均匀传递到底座，而不是集中在中心小范围区域。千磅级负载下，若支撑跨度过小，盘面会产生明显弯矩，长期使用后可能出现转动阻滞、盘面倾斜或局部磨损。因此，设计思路上采用大直径圆盘配合宽支撑环，使载荷从工件接触面传递到盘体，再经环形支撑区域分散至轴承和底部固定面。转动过程要求平稳、安静，无明显卡滞，这意味着轴承安装位的圆度、上下结合面的平行度以及盘体厚度刚度都不可忽略。

　　安装边界方面，低矮圆盘外形有利于在狭小工位内布置。设备上方需要保留工件、夹具和操作者手部活动空间；转盘周围则应留出旋转半径，避免工装边缘与台架、气路、线缆或相邻工具发生干涉。底部安装面应保持平整，若固定在工作台上，需确认台面刚性足以承受偏心载荷。虽然转盘额定承载较高，但实际使用中载荷应尽量居中放置；当工件重心偏离中心时，会形成附加倾覆力矩，对轴承、孔位和底盘连接提出更高要求。若需要承载悬臂式夹具，应在盘面上增加辅助支撑块或扩大底部固定范围。

　　从三维建模流程看，先建立中心轴线和主圆盘轮廓，再依次生成上下端面、环形台阶、中心孔、安装孔和倒角特征，能够保证结构树清晰。孔系不宜只按外观点位绘制，而应结合紧固件规格预留通孔、沉孔或螺纹深度；盘面承载区可根据实际工装增加防滑垫、定位销或快换压板接口。对于需要进行数控加工的版本，还应考虑刀具可达性：大面积平面可通过铣削完成，环形槽需确认最小刀具半径，孔口倒角应避免与紧固件头干涉。

　　在工位设计中，这类转盘的价值体现在减少搬运动作、缩短操作路径、提高装配一致性。它不是高速传动部件，也不承担动力输出，而是以低姿态、高稳定度的回转支撑方式，让重型或多面操作对象在固定位置上顺畅转向。设计时无需追求复杂外形，更应关注基准同轴、孔位对称、盘面刚度、轴承支撑直径和安装维护空间。只要这些工程细节在模型中表达清楚，该结构即可直接服务于工装设计、工位布局校核、数控加工编程以及轻型承载回转机构的选型参考。
