直径三毫米一米长PVC编织钢缆

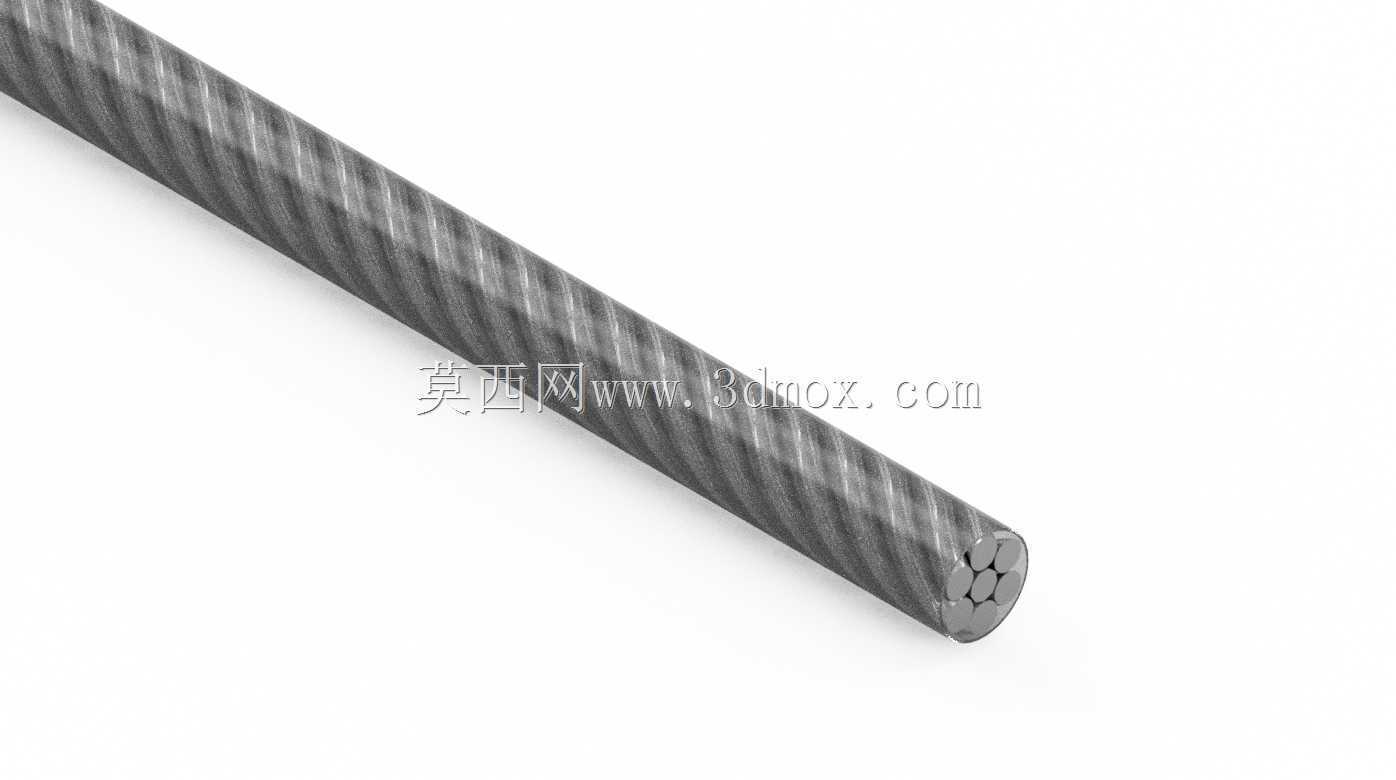

　　这一构件的建模重点并不在复杂装配，而在于把细长柔性承重件在整机布局中的真实形态表达清楚。钢缆本体按直径3mm控制，有效长度取1m，外层采用PVC编织包覆，端部截面保留多股钢丝聚拢的结构关系，能够在设备方案中直接作为牵引、吊挂、限位或柔性传力元件使用。对于做自动化设备、小型起重机构、门体联动、舞台展具、实验台架或线缆防护布置的工程师来说，这类零件虽然体积小，却经常决定运动路径、张紧空间和维护边界。

　　从实际用途看，编织钢缆不同于普通光面圆钢，也不同于单根钢丝绳。外层PVC编织结构一方面提供耐磨、防滑和一定的绝缘防护，另一方面使钢缆在接触导轮、压块、护管或设备外壳时不易产生尖锐刮擦。内部多股钢丝承担主要拉力，外层包覆则改善弯折后的表面状态。模型将外层斜向编织纹理和端部多股断面同时表现出来，目的就是在方案评审时区分“实心棒”“普通钢丝绳”和“带编织护套钢缆”三种完全不同的零件，避免采购和装配阶段误选。

　　尺寸边界上，3mm直径属于轻型牵引规格，适合空间紧凑、载荷不大但需要柔性连接的部位。1m长度在三维布局中可用于校核直线敷设段，也可截取其中一段配合滑轮、锁头、压接端子或张紧弹簧进行局部布置。需要注意的是，钢缆在真实设备中很少以绝对直线长期工作，绕轮、折弯、端部固定和张紧调节都会影响实际占用空间。建模时保留细长圆柱主体和端部断面，有利于工程师沿导轮槽中心、穿线路径或吊点连线进行布置；若进入详细设计，还应在端部补充绳卡、套环、调节螺杆或压接接头，并按最小弯曲半径校核转向位置。

　　设计思路上，这类构件不宜只按一根简化圆杆处理。若整机存在可见编织层、绕轮摩擦或维修展示需求，外层纹理能够增强结构识别度；若只做干涉检查，也可以将其作为参考几何，用于确认钢缆与机架、电气线束、活动门板之间的安全间隙。端部断面的多股表达尤其适合用于剖切视图、培训动画或装配说明，它能直观看出承载钢丝集中在中心区域，外部材料主要承担防护和表面约束。

　　在安装场景中，钢缆的路径通常要避开锐边和高频摩擦区。经过钣金孔位时应增加护线圈或导向套，经过滑轮时应保证轮槽宽度与3mm外径匹配，端部固定处不能让编织层直接承受夹紧剪切。若用于升降或牵引机构，张紧端需要预留调节余量；若用于安全限位或门体联动，则应考虑长期往复弯曲后外层磨损与内部松丝的检查空间。三维模型把长度、直径和表面形式明确下来后，这些工程判断就可以围绕具体边界展开，而不是停留在笼统的“绳索”概念上。

　　对于结构建模人员，该零件还可作为柔性件布局的基础参考：在静态方案中用连续实体表达敷设轨迹，在详细动画中再替换为随路径变化的柔性钢缆；在选型阶段，则可依据外径、长度和端部连接方式继续补充破断拉力、护套材质、耐温范围和滑轮半径等参数。整体来看，这个模型的价值在于以很小的几何尺寸，把轻型钢缆在机械系统中的走向、连接和防护关系准确呈现出来。
