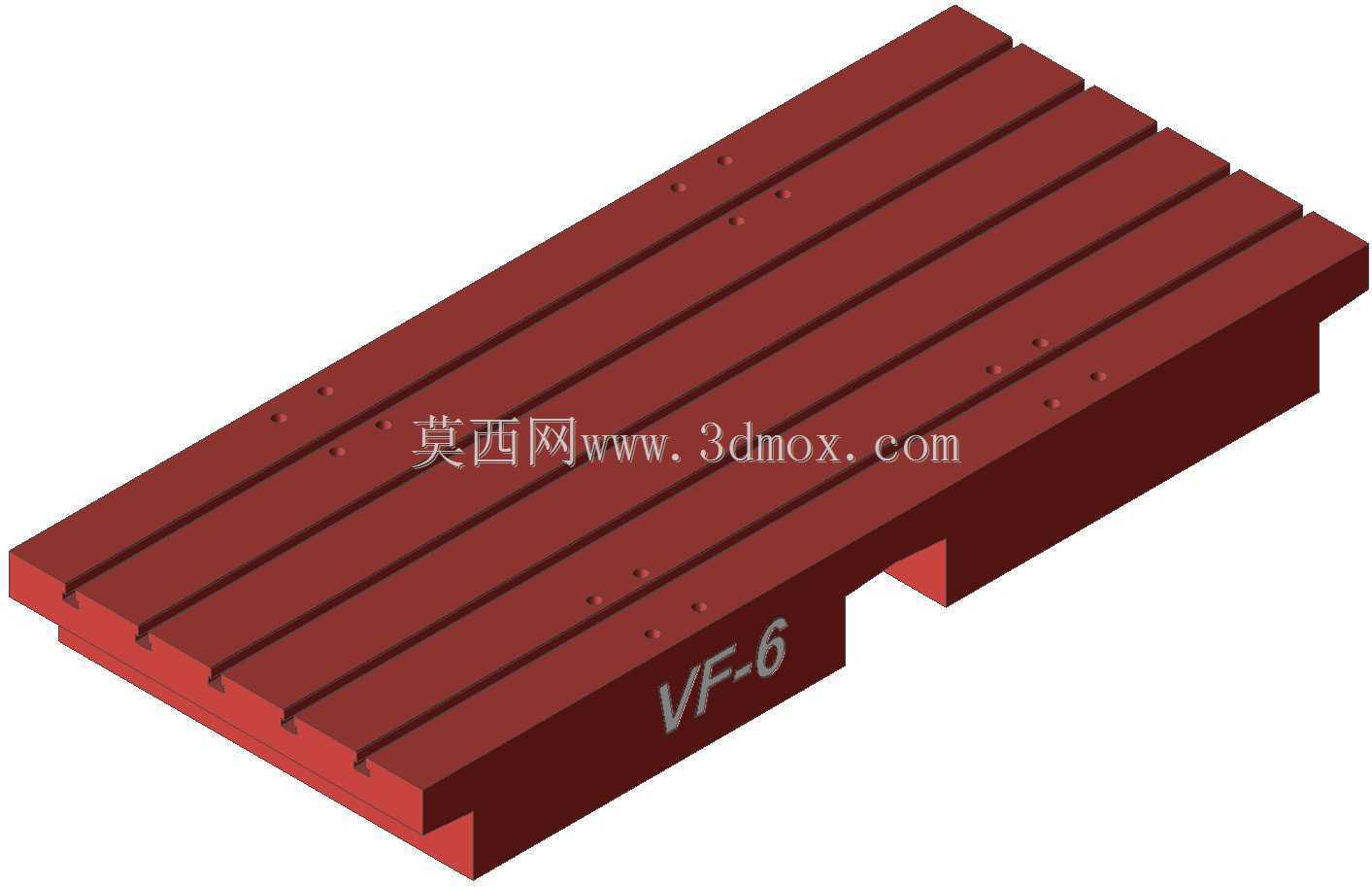

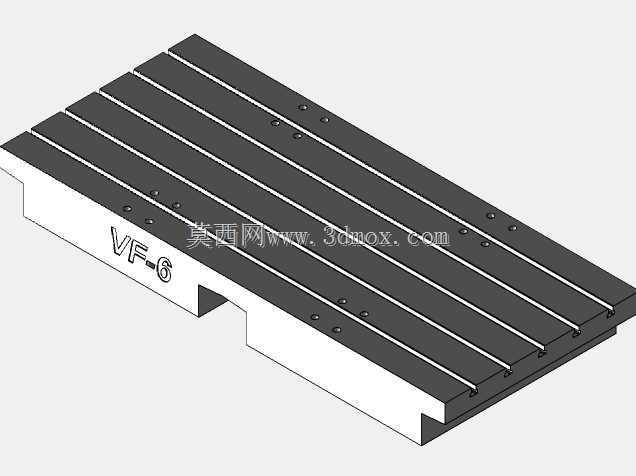

哈斯VF-6机床T型槽工作台结构设计

　　在立式加工中心的整机结构中，工作台是直接承载工件、夹具与辅助工装的核心功能部件，其结构精度、刚性与装夹适配性直接决定整台设备的加工能力边界，哈斯VF-6作为通用型立式加工中心，其工作台的设计完全围绕中小批量精密加工场景的实际需求展开。从实际加工场景来看，这类工作台主要适配模具钢块、铝合金结构件、工装夹具底座、中小型焊接构件的铣削、钻削、镗削加工，在精密零件加工车间、模具制造车间、职业院校实训基地、设备维修改造工坊中都有极高的应用占比，日常加工中既需要承受大切深铣削带来的垂直冲击力，也要承受侧铣加工时的横向切削力矩，还要保证长期使用后T型槽的定位精度不出现超差偏移。

　　从结构设计思路来看，这款工作台采用整体高牌号铸铁铸造而成，基体材质选用HT300灰铸铁，铸造后经过两次时效处理消除内应力，避免长期使用出现应力变形导致平面度超差。工作台顶面采用等间距平行T型槽布局，槽体的开口宽度、槽腔深度、槽间距完全符合机床行业通用装夹标准，既可以搭配标准T型螺栓快速装夹平口钳、回转工作台、分度头等通用工装，也可以直接通过压板螺栓固定异形工件、定制化夹具，不需要额外加工转接板就能适配绝大多数常规加工装夹需求。工作台的顶面经过精铣、磨削加工，整体平面度控制在每米0.02mm以内，表面粗糙度达到Ra1.6，保证工件或夹具安装后与工作台面的贴合度，避免装夹悬空导致加工震颤。

　　从安装边界与尺寸适配来看，这款工作台的长宽尺寸完全匹配哈斯VF-6机床的X、Y轴行程范围，工作台两侧的安装定位面经过精密加工，直接与机床Y轴滑台的定位基准贴合，通过内六角螺栓锁紧固定，安装时不需要额外修配基准面，更换维护时只要保证结合面清洁无磕碰，就能快速恢复原有安装精度。工作台侧面预留的VF-6标识位同时也是安装行程挡块、防护帘连接支架的基准面，所有安装孔位的位置度公差控制在0.05mm以内，和机床原厂的防护、行程限位组件完全适配，不需要二次打孔修改。T型槽的端部设计有清根倒角，既可以避免T型螺栓装入时出现卡滞，也能减少槽口应力集中，防止长期装夹受力导致槽口崩裂。

　　从实际使用的功能特性来看，这款工作台的T型槽槽壁经过高频淬火处理，表面硬度达到HRC48以上，长期使用中T型螺栓来回滑动、压紧受力也不会出现槽壁拉毛、变形的问题，有效延长工作台的使用寿命。工作台底部的加强筋采用等间距网格布局，筋板厚度与壁厚比例经过拓扑优化，在保证整体刚性的前提下尽可能降低工作台自重，减少Y轴伺服电机的负载惯量，提升轴系动态响应速度。工作台的边缘设计有倾斜的排屑倒角，加工过程中产生的铁屑、切削液可以顺着倒角流入机床排屑器，不会在工作台边缘堆积，日常清理维护更加便捷。在实际装夹作业中，平行布置的T型槽可以实现工件沿X轴方向的任意位置固定，配合组合压板可以快速调整装夹点位，对于长度超出工作台常规装夹范围的长条形工件，也可以通过多组压板跨槽固定，不需要额外制作专用工装就能完成装夹，大幅降低单件小批量加工的工装准备时间。

　　需要注意的是，这类工作台在日常使用中要避免硬物直接磕碰顶面与T型槽内壁，装夹工件时要保证压板压紧力均匀，避免单点受力过大导致工作台局部变形，每次加工完成后要及时清理T型槽内残留的铁屑与切削液，防止铁屑长期积存在槽内导致T型螺栓滑动卡滞，影响后续装夹效率。对于需要进行高精度加工的场景，安装工件前要先使用百分表校正工作台平面度与T型槽的直线度，确认基准无偏移后再进行工件装夹，避免因工作台基准偏差导致加工尺寸超差。
