桌面级教学实验用小型木质风洞结构

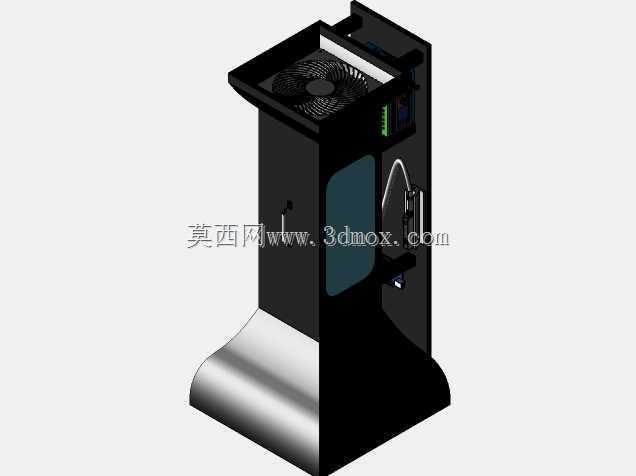

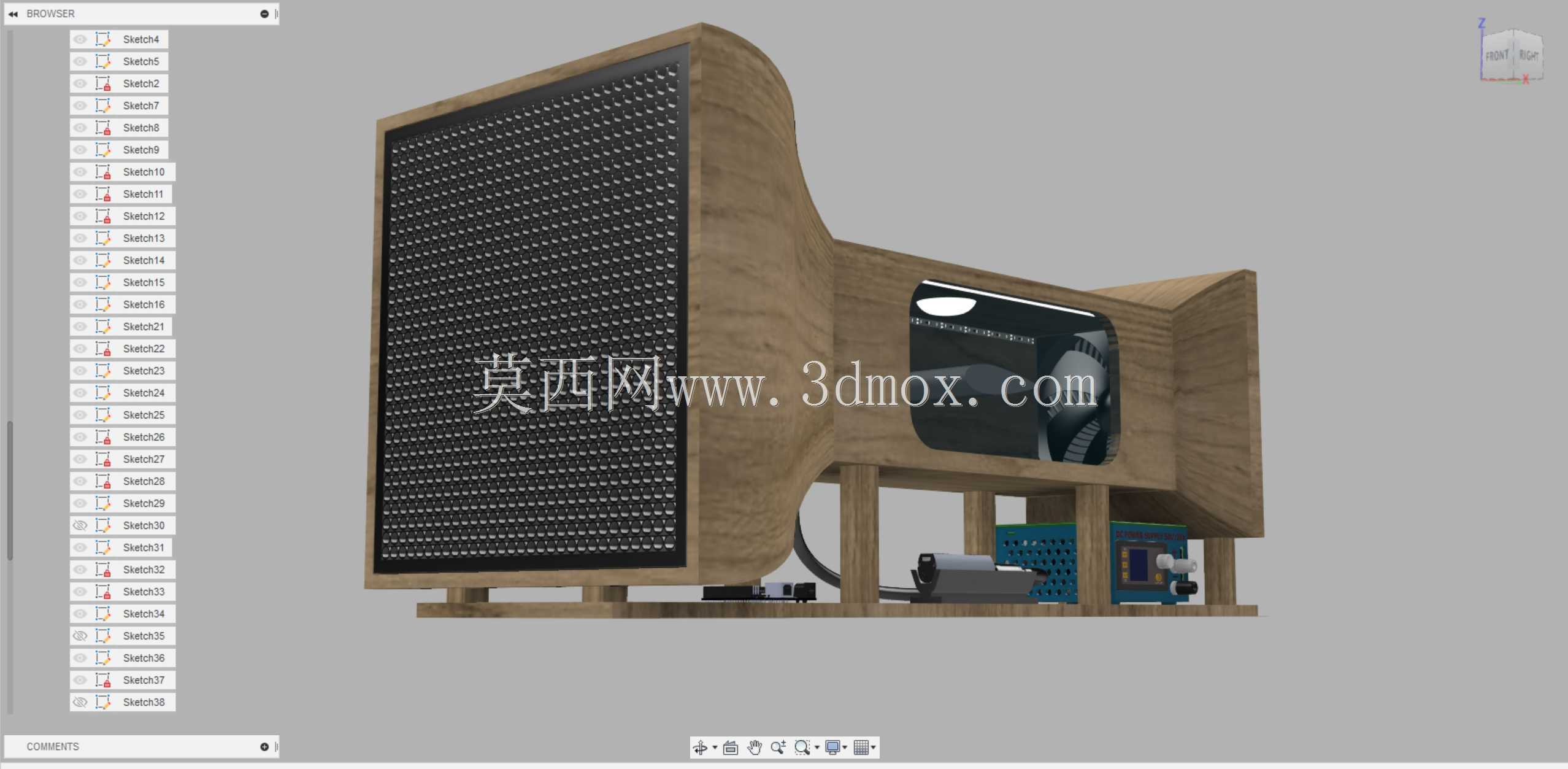

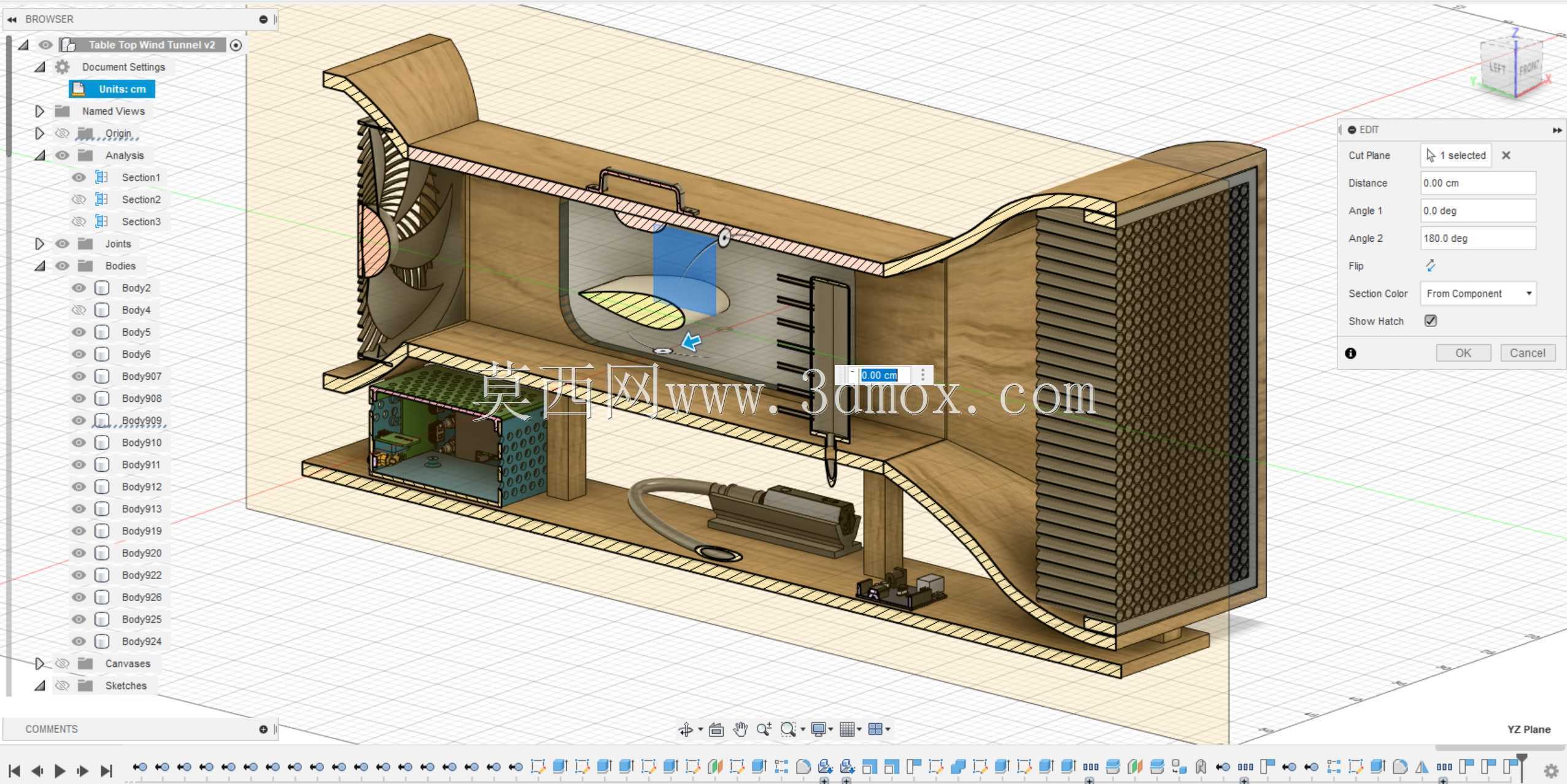

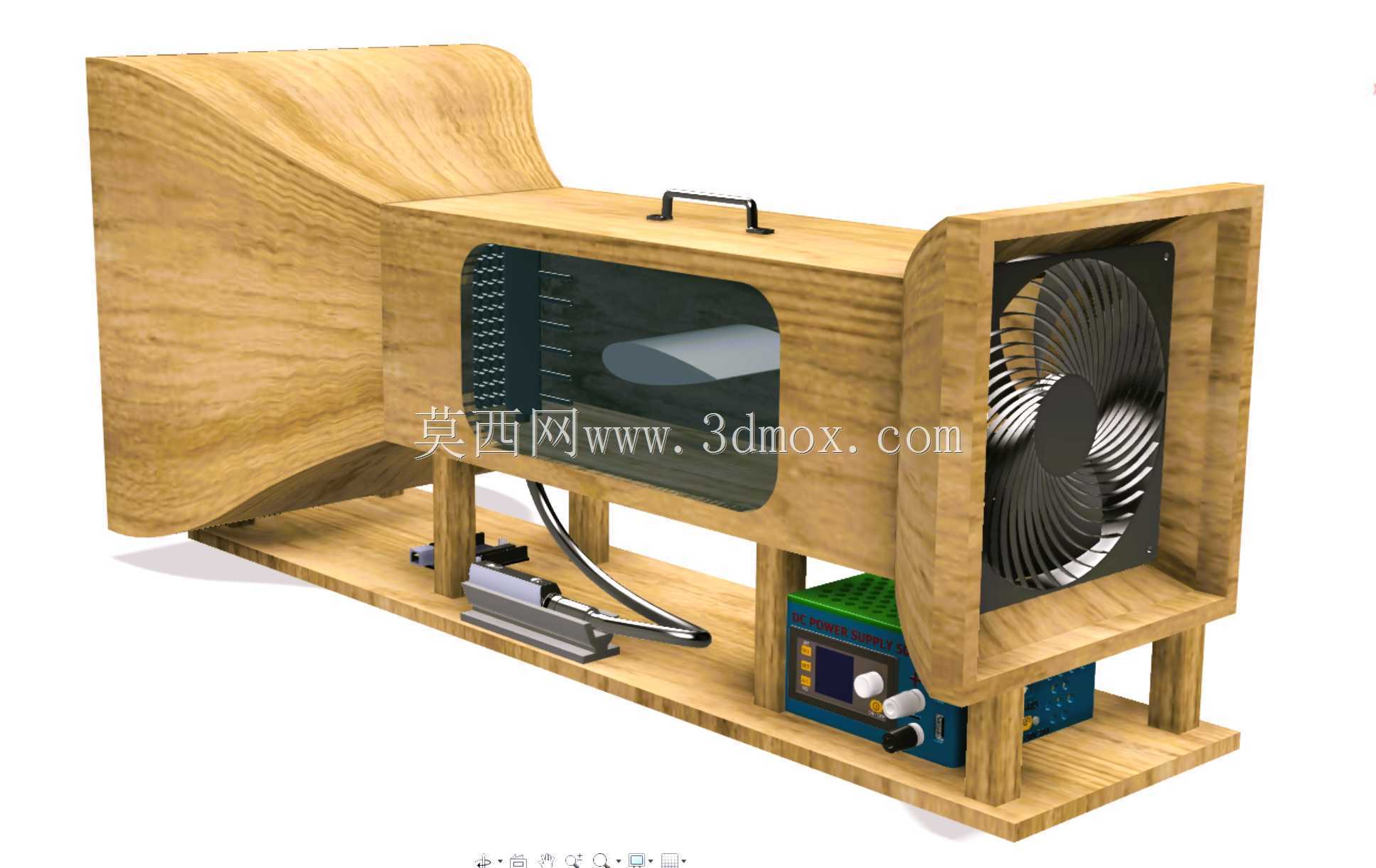

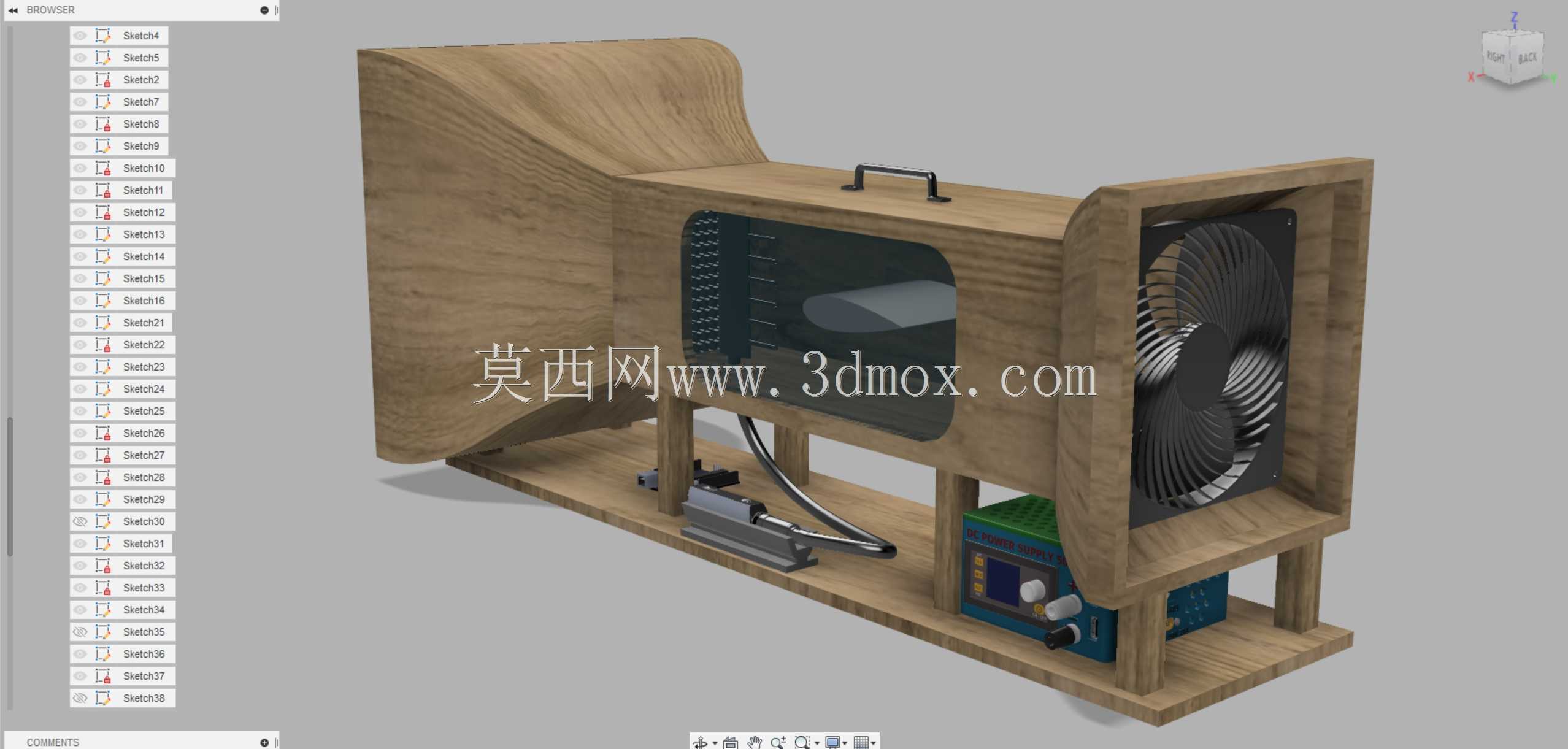

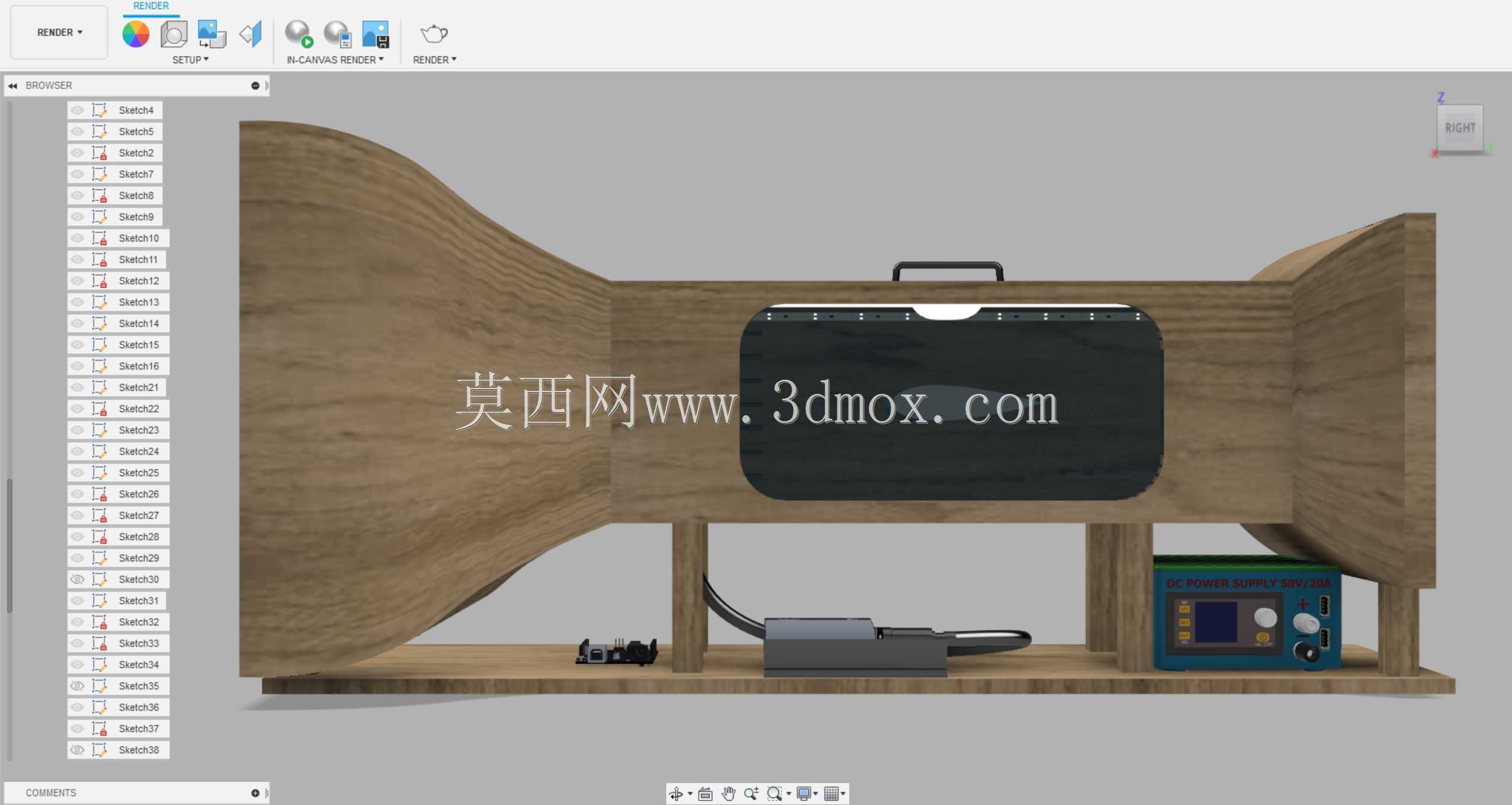

　　这套小型风洞装置主要面向基础流体力学教学、小型模型气动特性验证场景，可放置在常规实验台或桌面使用，无需复杂的场地配套与基建改造，适配高校基础力学实验室、科创工作室、青少年科技实践场景的使用需求，能够完成低雷诺数下的翼型升阻特性测试、小型构筑物绕流观察、轻质模型风阻比对等基础实验项目，填补了专业大型风洞使用成本高、预约周期长，无法满足日常小型教学演示、入门科创实验需求的空白。从结构布局来看，装置采用一体式木质框架作为承载主体，整体分为进风收缩段、观察测试段、动力驱动段三个核心功能区，进风段采用大曲率收缩曲面设计，曲面过渡段做了连续顺滑处理，能够让进入测试段的气流保持均匀稳定，减少湍流涡团对测试结果的干扰，收缩段入口做了圆弧倒角处理，

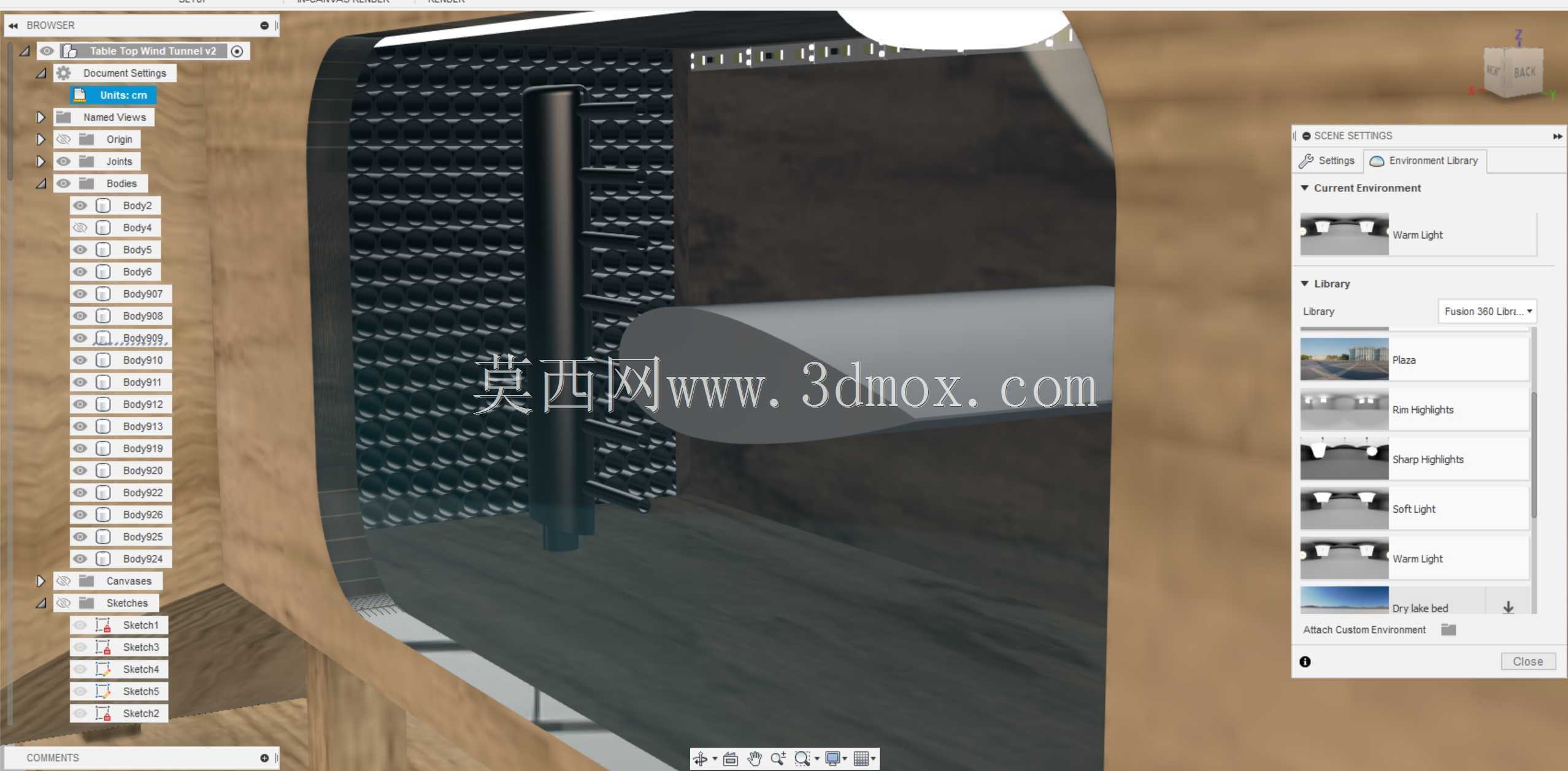

　　避免直角边产生的气流分离噪音与流场畸变。观察测试段采用侧开透明视窗设计，视窗嵌入木质框架的预留槽内，配合密封压条固定，既能够保证测试段的流场密封性，又可以方便实验人员直观观察内部测试件的状态，也可搭配烟雾发生器完成流场可视化演示，测试段内部预留了标准安装孔位，可适配小型力传感器、模型安装支架的固定需求，安装孔位采用等间距排布，能够兼容不同尺寸测试模型的装夹，无需额外改造支架结构。动力段采用大尺寸轴流风扇作为气流驱动源，风扇通过螺栓固定在木质框架的后端安装板上，安装板与框架之间设置了减震垫层，减少风扇运行时的振动传递到测试段，影响测试精度，风扇的供电与调速模块集成在装置底座的下层空间，调速模块的操作面板外露在底座侧面，

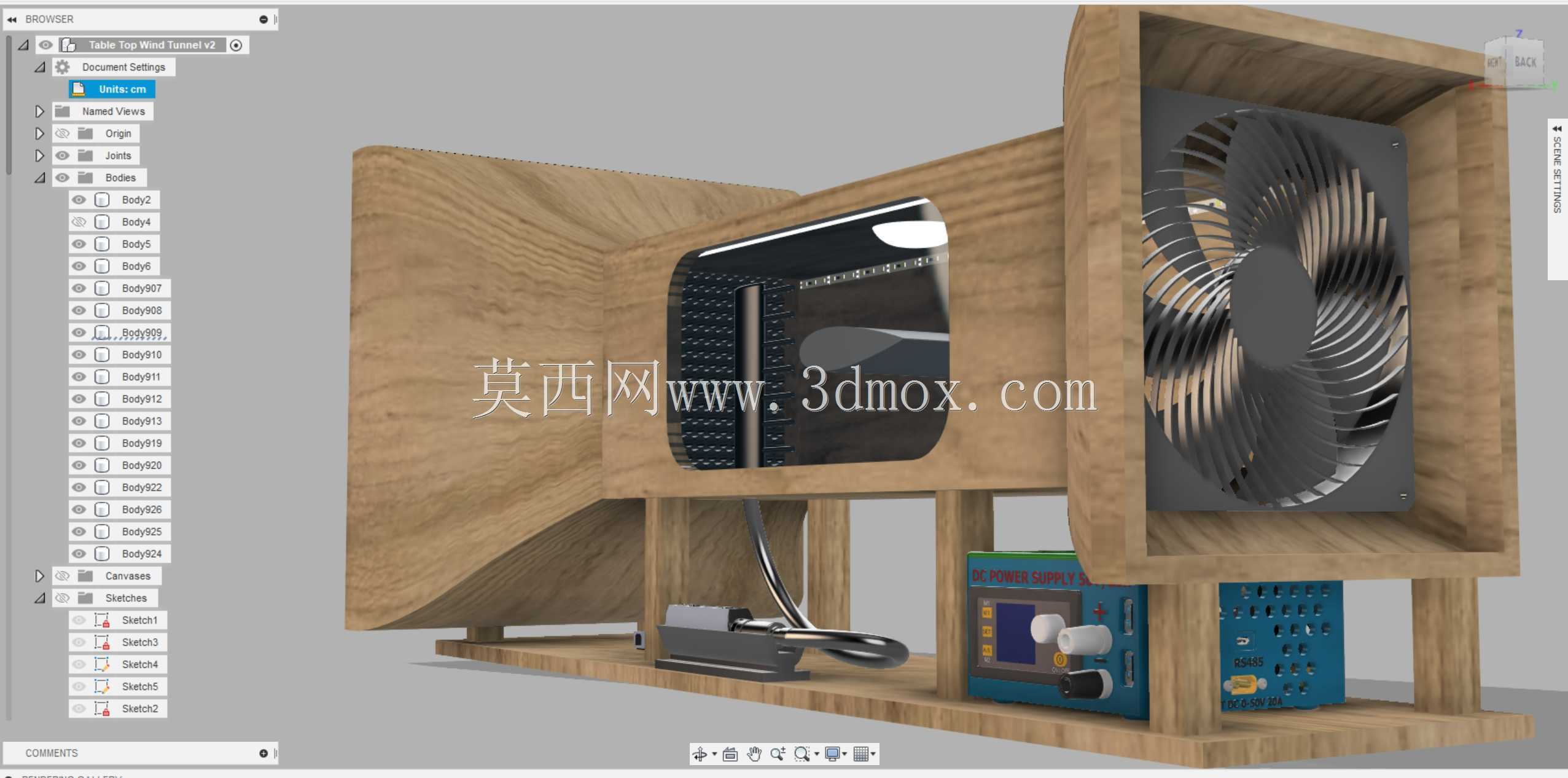

　　可直接调节风扇转速来控制测试段的气流速度，面板上集成了转速显示、风速调节旋钮、电源开关，操作逻辑简单，无需专业培训即可完成基础操作。装置底座采用框架式支撑结构，四条木质支腿将主体测试段抬离安装面，既为底部的调速模块、供电线路预留了安装空间，也能够减少桌面振动对装置的影响，支腿与主体框架之间采用榫卯加胶接的固定方式，保证整体结构的刚性，避免长期运行出现连接松动。顶部设置了一体式木质提手，提手通过沉头螺丝固定在测试段顶部的加强梁上，方便单人完成装置的搬运转移，提手的握持部分做了圆弧打磨处理，搬运时不会出现硌手的问题。从安装边界来看，装置整体长度控制在1.2米以内，宽度不超过0.4米，高度不超过0.5米，

　　放置在常规深度的实验台面上不会出现突出悬空的问题，运行时的整体重量控制在15公斤以内，单人即可完成位置调整，不需要额外的吊装或搬运辅助设备。设计过程中优先考虑了加工制作的便捷性，所有木质结构件均可通过常规的木工切割、打磨设备完成加工，不需要特殊的定制加工工艺，适合个人DIY制作或者小批量教学器材加工，结构件之间的连接尽量采用标准化的紧固件，减少特殊定制连接件的使用，降低制作成本与后期维护难度。流道设计过程中经过多次截面曲率调整，避免流道内出现直角突变区域，减少不必要的气流压力损失，在相同风扇功率下能够获得更高的测试段风速，同时降低运行时的气流噪音，适合在室内教学环境下使用，不会产生过大的噪音干扰。测试段的截面尺寸经过匹配计算，能够容纳最大翼展200毫米的测试模型，满足大多数小型教学实验模型的测试需求，观察窗的尺寸覆盖了整个测试段的有效长度，能够完整观察模型在流场中的全部状态，不会出现观察盲区。动力段的风扇与测试段之间设置了防护网，避免实验过程中异物进入风扇造成设备损坏或者安全隐患，防护网采用快拆结构固定，方便后期清理风扇叶片上的积尘。线路布局全部隐藏在框架的预留线槽内，不会外露在流道或者装置外部，既保证了外观的整洁，也避免线路干扰流场或者被剐蹭造成损坏。
