12W防爆表面安装LED灯铝框结构

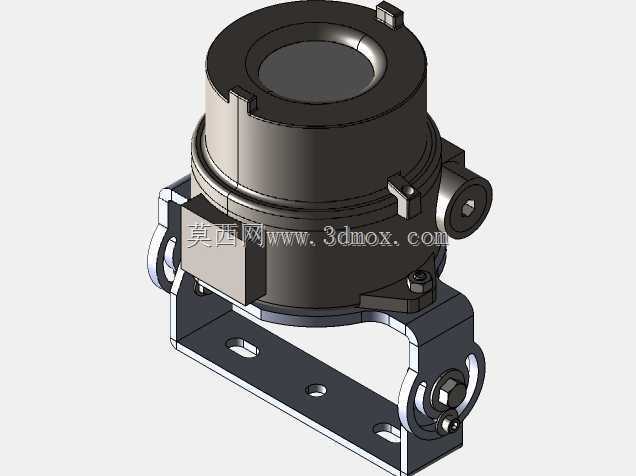

　　该防爆表面安装LED灯主要面向存在爆炸性气体或蒸汽的危险作业环境，常见于石化装置区、油气储罐周边、化工车间、海上平台以及粉尘较多的工业现场。这类区域对照明设备的核心要求并非单纯追求亮度，而是在灯具内部可能出现电弧、高温或元件故障时，仍能通过壳体结构、密封方式和安装形式限制能量外泄，避免引燃外部环境中的可燃介质。灯具整体采用圆形防爆灯头与可调支架组合的结构形式，灯头部分承担光源、散热、电气隔离和透光防护功能，支架部分负责与墙面、立柱、设备框架或平台钢结构连接，并提供照射角度调整能力。

　　从结构组成看，灯头外壳为厚重的金属腔体，侧壁带有加强筋和阶梯式配合面，用于提升壳体抗冲击能力与隔爆结合面长度。前端为透光罩及压紧结构，后端布置电缆引入接口，侧面可见接线腔体的紧固螺钉与密封压盖。光源采用LED模组，相比传统白炽灯、卤素灯或高压气体放电灯，其发热集中在芯片与基板区域，没有脆弱灯丝，也不存在因频繁启停造成的灯丝热冲击问题。LED在通电后能够迅速进入稳定照明状态，关闭后再启动也无需长时间冷却，这对于需要巡检、应急切换或频繁通断的工业现场较为实用。

　　该灯具标称功率为12W，在较低功耗下可提供较高流明输出，适合局部巡检照明、设备操作面照明和通道辅助照明。低压12-24V DC供电方式使其能够接入安全电压回路、直流配电系统或备用电源，在移动式装置、车载设备、船舶平台以及临时检修照明中具有较好的适配性。需要注意的是，低压供电并不意味着可以忽略防爆要求，灯具外部腔体、电缆入口、紧固件和安装支架仍需按照危险区域使用条件进行完整设计。

　　光学配置上，这类灯具通常可形成聚光或泛光两种光束效果。聚光配置光束角较窄，适合远距离照射塔器、阀门组、管廊节点或大型设备表面；泛光配置光束覆盖范围更大，适合平台通道、泵区操作面和设备周边近场照明。可调表面安装支架通过两侧铰接轴与灯头连接，支架底板开设长圆形安装孔，便于在钢结构或墙面基础上补偿孔位误差。铰接位置采用螺栓锁紧，安装人员可根据目标区域俯仰调整灯头方向，再通过螺母固定，使光束轴线对准作业面。

　　建模时需要重点处理几个结构边界：一是灯头壳体的回转体与侧面接线盒、电缆接头之间的相交关系，这些位置并非简单圆柱叠加，而包含凸台、倒角、密封面和螺钉孔；二是前后盖配合处的止口结构，隔爆型灯具通常依靠较长的金属接合面、合理间隙和足够的啮合长度来实现防爆性能，三维模型中应保留台阶、圆角和压紧环的层次；三是支架与灯头的铰接关系，转轴、垫片、锁紧螺母和底板孔位需要体现可装配性，而不是做成固定死的实体；四是散热筋与外壳壁厚的表达，虽然外观上筋板并不复杂，但它直接影响LED热量向外部空气传递的路径。

　　安装边界方面，底板需贴合平整的安装基面，长孔方向应与现场可能的调节方向一致，以便在螺栓未完全紧固前微调位置。灯头俯仰调整后，两侧锁紧件应均匀受力，避免单侧松动导致灯具在振动环境下角度漂移。电缆从侧面引入时，应预留合适弯曲半径，不能让格兰头承受线缆自重或设备振动拉力。对于户外或海洋性气候场景，支架、紧固件和外壳材料还需考虑腐蚀问题，铝质框架有利于减轻重量并提高耐蚀性，但与钢构件接触时应注意异种金属电偶腐蚀的隔离。

　　在设备选型和结构复核中，应把灯具看作光学、散热、防爆密封和机械安装的组合体。外壳不仅要保护LED模组，还要在长期振动、紫外线、盐雾、温差和偶然碰撞条件下保持接合面稳定；支架不仅要能承重，还要抵抗风载和设备启停带来的摆动；透光件不仅要满足透光率，还要承受热冲击和机械冲击。三维设计阶段将这些关系完整表达出来，能够为后续工程图拆图、安装干涉检查、爆炸视图制作以及现场维护说明提供直接依据。
