大疆经纬M300RTK工业级四旋翼无人机结构

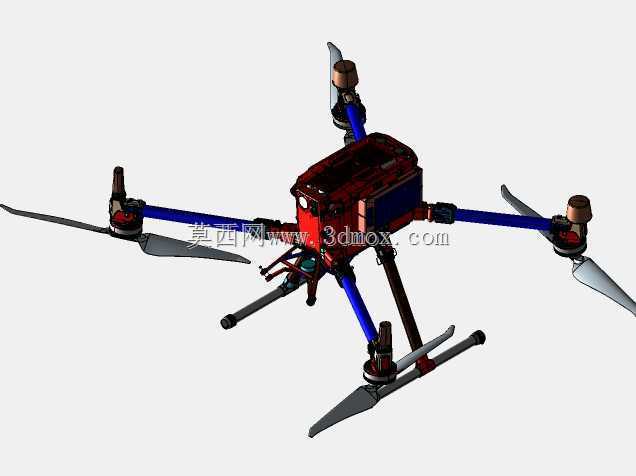

　　这款四旋翼工业级飞行器的结构设计，完全围绕复杂工况下的高可靠性作业需求展开，在做整机三维结构拆解时能明显感知到，其机架布局没有沿用消费级无人机的紧凑化思路，反而给机载设备挂载、动力冗余、起降抗冲击留足了设计余量。机臂采用快拆式碳管复合结构，单根机臂的展开锁止机构带有双重定位销，日常转场运输时可快速折叠收纳，作业时展开后锁止间隙控制在0.1mm以内，避免飞行过程中机臂震颤影响定位精度与成像稳定性，机臂末端的电机座集成了电调散热风道，即便在高海拔低气压环境下长时间满功率飞行，电调工作温度也能控制在合理区间，不会出现过热降频的问题。起落架采用可收放的复合支架结构，支架主体为高强度碳纤维管材，接地端配有阻尼橡胶垫，

　　在硬质地表起降时可吸收70%以上的冲击载荷，避免冲击传导至机身内部的飞控、IMU等敏感元器件，收放机构的舵机内置位置反馈，起降阶段可自动判断离地高度完成收放动作，作业飞行时起落架收起后不会遮挡下视云台、测绘相机等挂载设备的视场角。机身核心舱采用分层式布局，上层为飞控、RTK定位模块、数传图传天线的安装位，所有敏感元器件均配有减震阻尼球，可过滤飞行过程中的高频振动，保证IMU数据采集的稳定性；中层为电池仓，采用双电池冗余供电设计，电池接口带有防呆锁扣，飞行过程中即便单组电池出现故障，另一组电池也能支撑飞行器安全返航；下层为通用挂载接口，可兼容多光谱相机、红外热成像仪、喊话器、抛投装置等多种作业载荷，接口处预留了标准通讯与供电触点，

　　更换挂载时无需额外接线，可快速完成作业场景切换。从实际作业场景来看，这款飞行器的结构设计适配电力巡检、测绘建模、应急救援、安防巡逻等多类工业场景：电力巡检作业时，机身上方预留的避障传感器安装位可实现全向障碍物感知，在高压输电线路廊道内飞行时，可自动规避线缆、杆塔等障碍物，搭配云台挂载的红外相机可精准识别线夹过热、绝缘子破损等缺陷；测绘作业时，RTK模块的定位精度可达厘米级，机身振动控制设计可保证正射相机采集的影像无虚焦、无拖影，后期建模的平面与高程精度满足1:500地形图测绘要求；应急救援场景下，机身最大起飞重量下的冗余推力可达2.5倍，即便在山区乱流、沿海强风环境下也能保持姿态稳定，挂载抛投装置可向被困人员投送应急物资。

　　整机的外形尺寸在机臂展开状态下满足常规作业车辆后备箱的运输要求，折叠后尺寸可适配专用防护箱的内部安装边界，防护箱内部的缓冲泡棉可按照机身、机臂、电池、遥控器、挂载设备的外形做定制化开槽，转场运输过程中可避免精密部件受磕碰损坏。机身外壳采用高强度工程塑料复合材质，表面做了抗紫外线、防雨水侵蚀处理，防护等级满足小雨天气下的短时作业需求，外壳接缝处均配有密封胶条，可阻挡野外作业时的粉尘、水汽进入机身内部。动力系统的螺旋桨采用快拆折叠结构，桨叶材质为碳纤维增强尼龙，单支桨叶的动平衡精度控制在G2.5级以内，高速旋转时不会产生额外的振动载荷，桨夹处的锁止机构带有防松设计，飞行过程中不会出现桨叶松脱的风险。在做结构建模时需要特别注意各个活动部件的运动干涉边界：机臂折叠时的转动角度范围、起落架收放时的运动轨迹、云台转动时的视场遮挡范围，都需要在装配体环境下做全局干涉检查，避免实际装配时出现部件卡滞的问题。机身内部的走线槽采用分层设计，动力线与信号线分开布设，避免大电流动力线对数传、RTK等敏感信号产生电磁干扰，所有线缆的固定点间距控制在5cm以内，飞行过程中线缆不会随机身振动产生位移磨损。
