复合翼垂直起降固定翼FPV无人机

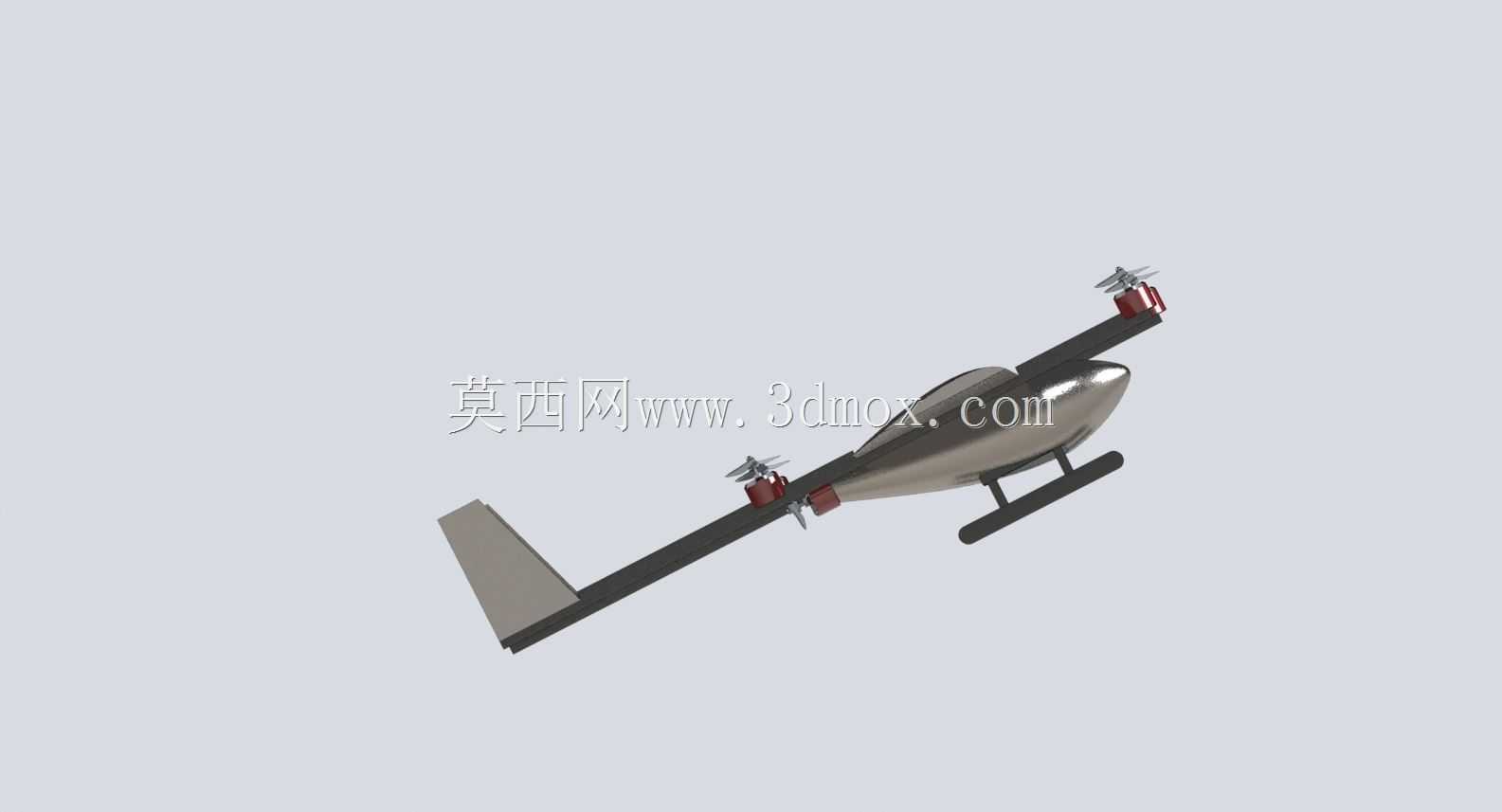

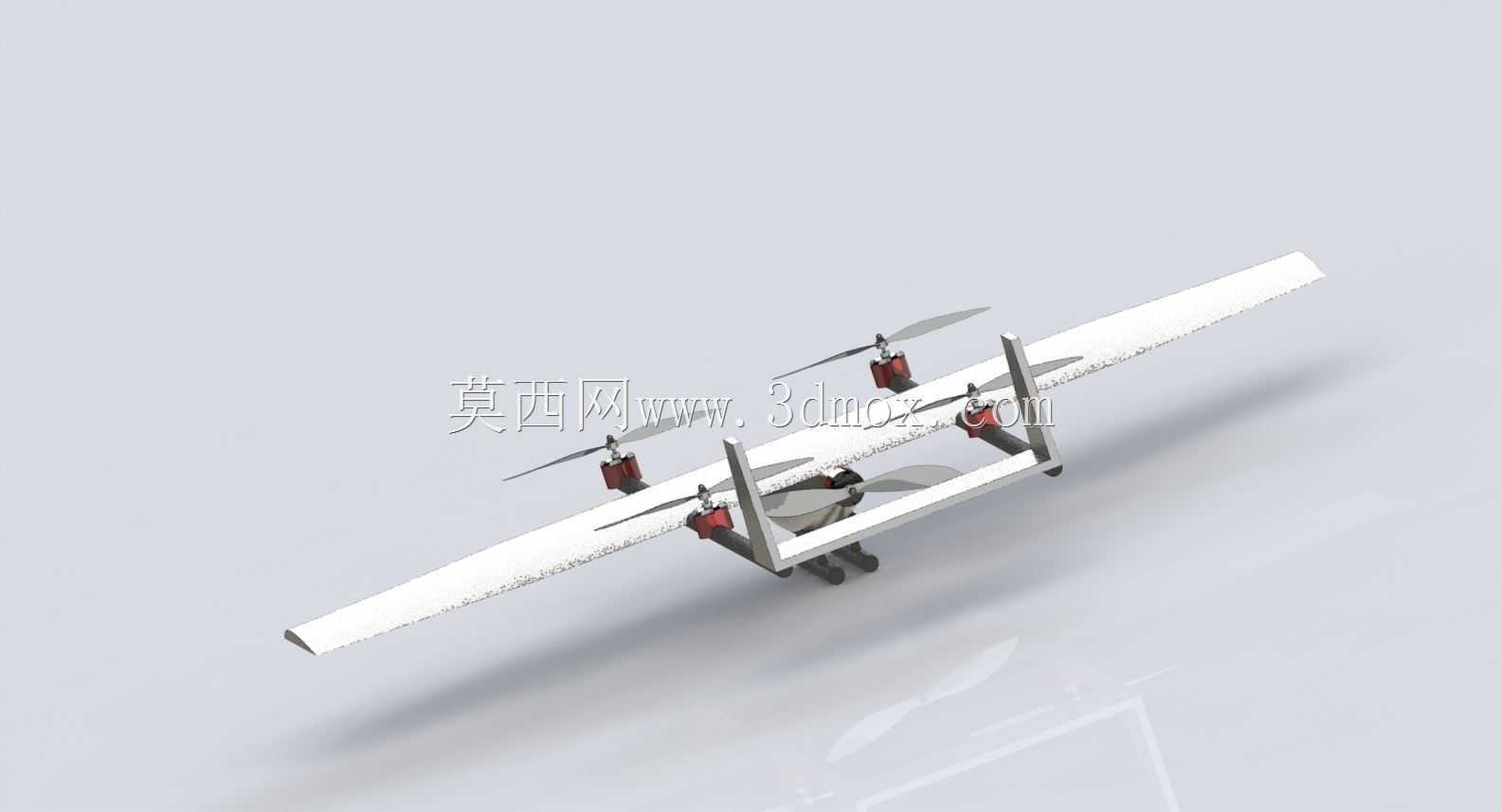

　　该模型呈现的是一款复合翼构型的垂直起降固定翼遥控飞行器，整体采用上单翼加双尾撑尾翼的布局思路，兼顾固定翼长航时巡航与多旋翼垂直起降两方面需求。机身中段布置主承力结构，机翼沿展向平直延伸，翼型带有一定弯度，用于在平飞阶段提供升力；机翼前缘下方及机身附近布置多组带螺旋桨的动力单元，可在起降阶段提供垂直方向推力，升空后转入固定翼巡航状态，从而降低对跑道的依赖。

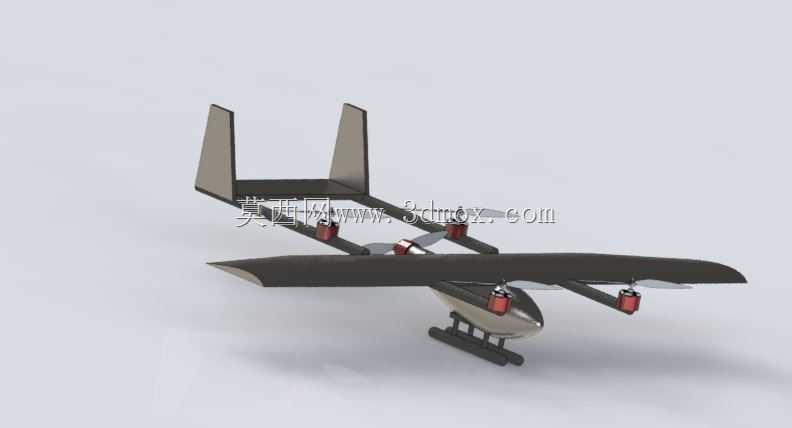

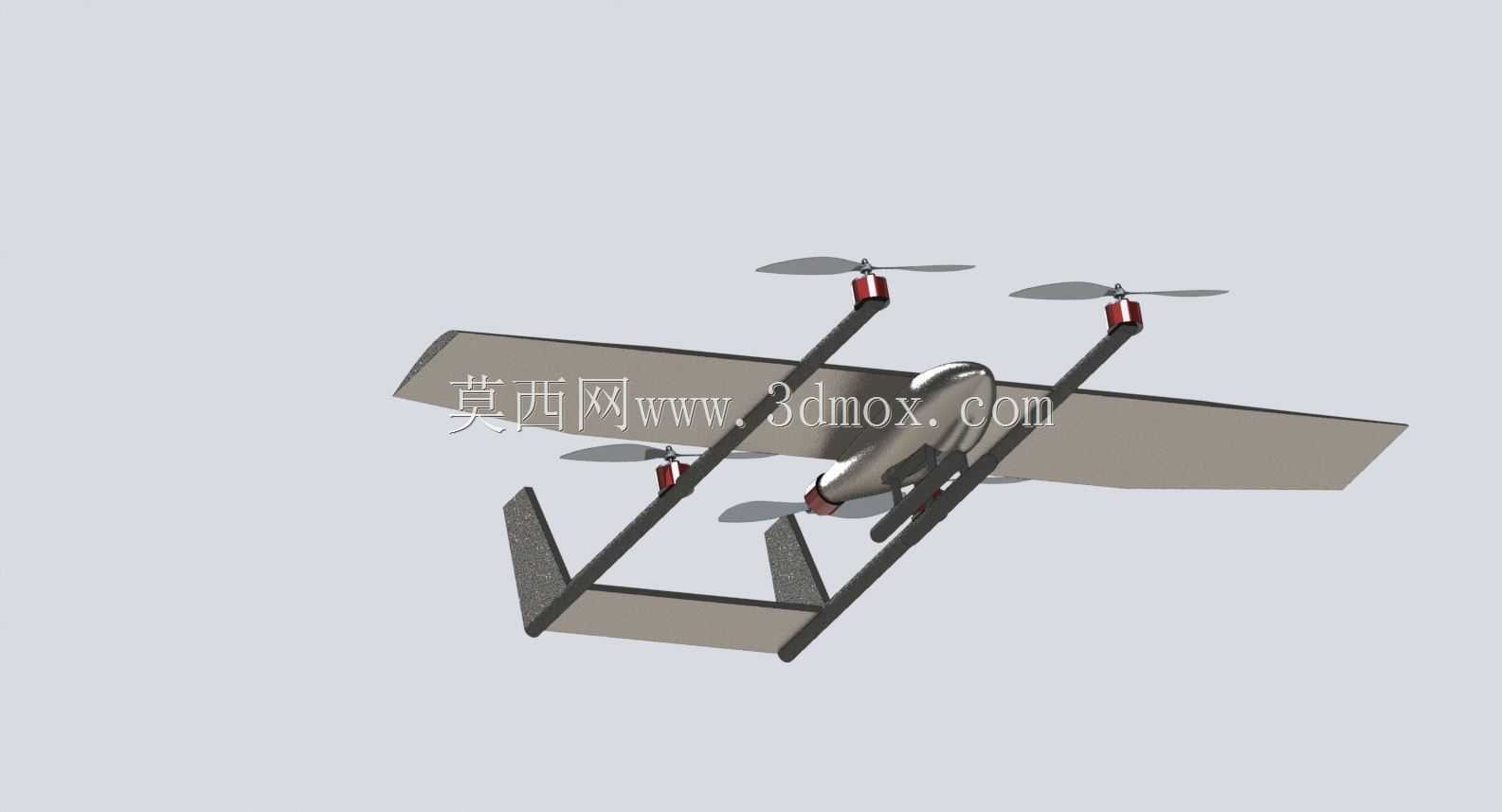

　　从实际用途看，这类构型常见于航模试验、FPV飞行验证、小型空中平台方案推演以及复合翼飞行器结构教学。相比纯多旋翼，固定翼在巡航效率、留空时间和飞行速度上更有优势；相比常规固定翼，垂直起降动力组又能解决狭小场地起飞、回收困难的问题。模型中尾翼采用双垂尾加水平安定面的形式，双尾撑将尾部承力结构向后延伸，既为垂尾和平尾提供安装位置，也有利于增强航向稳定性。垂尾立于尾撑末端，平尾连接两侧结构，形成较为完整的尾部安定面组合。

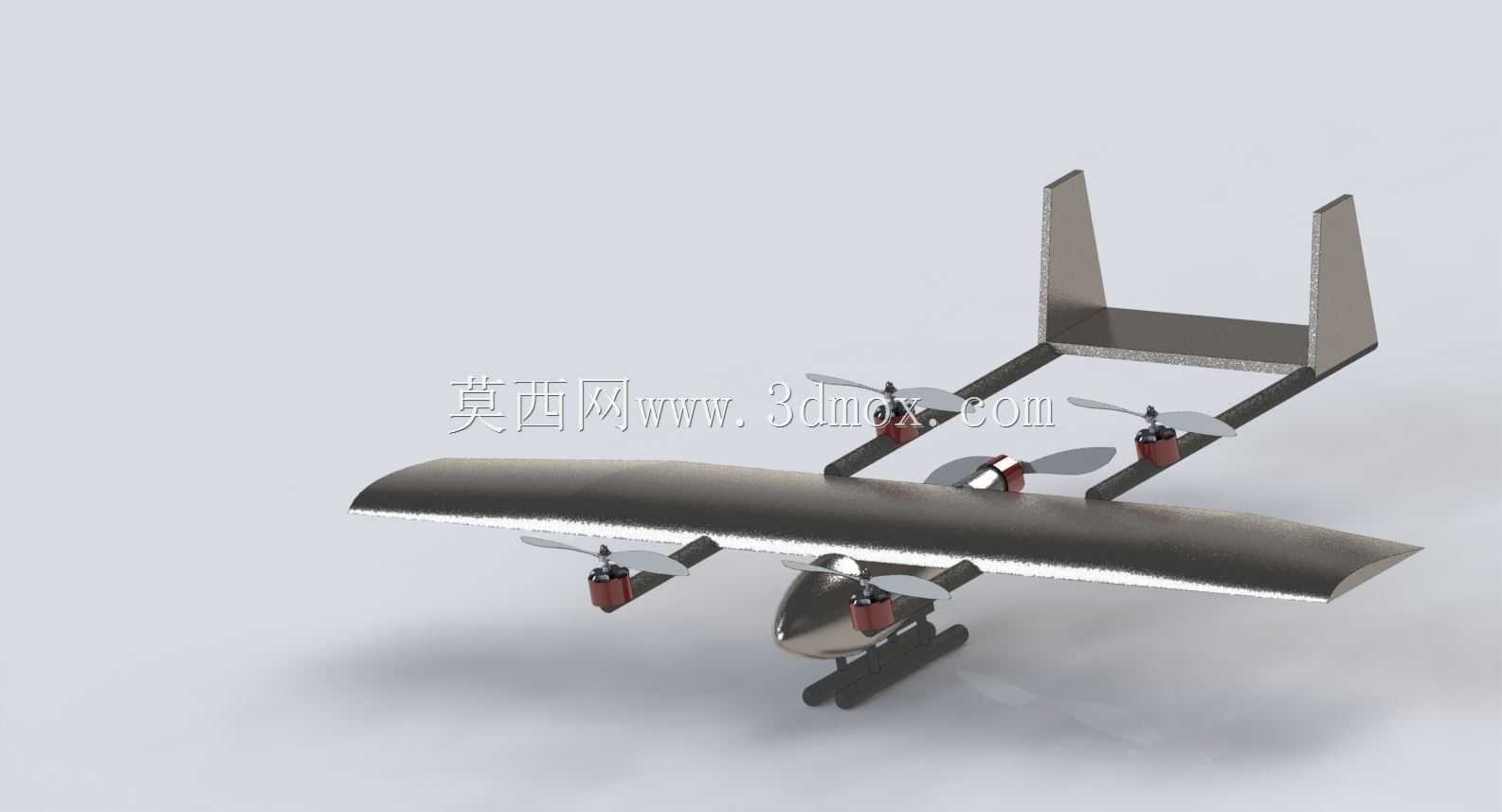

　　结构设计上，机翼与机身之间通过支撑构件连接，动力电机沿机翼前缘附近分布，螺旋桨旋转平面与机体轴线保持明确的空间关系。前部机身下方设置滑橇式支撑结构，可在着陆时承担接触和缓冲作用，同时避免细小起落架轮组在简化模型中过度复杂。滑橇的横向跨度需要结合机身重心、机翼离地高度和螺旋桨直径共同确定，既要保证地面停放时机翼不触地，也要防止垂直起降阶段桨盘与支撑件发生干涉。

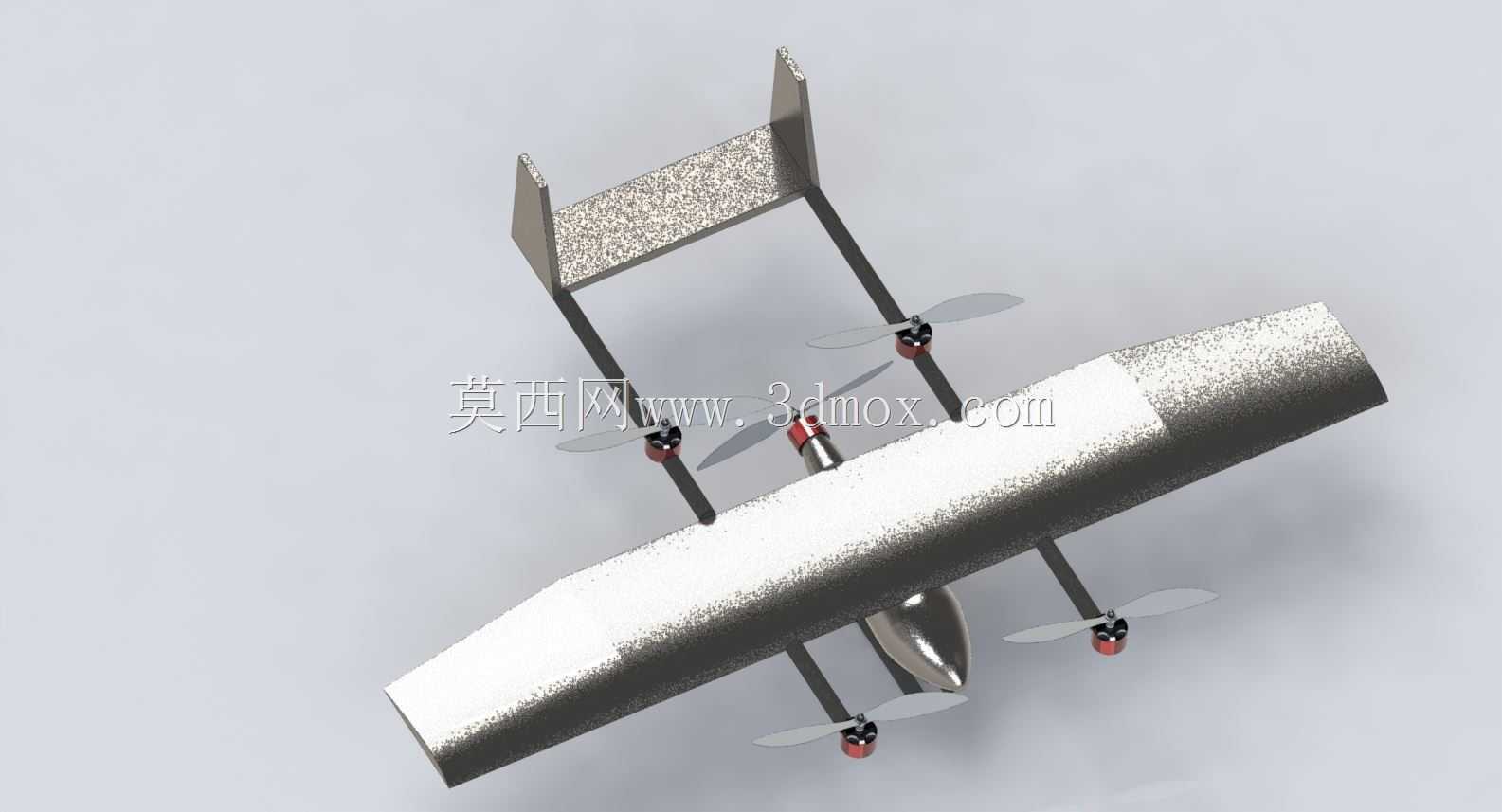

　　动力布置是该类飞行器的重点。多组升力电机在悬停阶段需要保持推力轴线基本平行，并通过飞控调节各电机转速差实现姿态控制；若存在巡航推进动力，则其推力线应尽量贴近整机阻力中心，避免平飞时产生持续俯仰配平力矩。模型中各电机、桨叶、机臂和机身连接关系清晰，适合用于检查动力包络、桨叶间隙、机翼遮挡以及维护拆装路径。机翼下方电机座与梁架的连接区域在真实设计中通常是交变载荷集中位置，需要重点考虑局部加强、紧固件布置和振动隔离。

　　外形尺寸方面，整机边界主要由翼展、机身长度、尾翼高度和螺旋桨直径决定。机翼展向尺寸决定升力面积与巡航效率，也影响地面操作空间；尾撑长度影响尾翼力臂，力臂越长，尾翼在相同面积下的配平与稳定作用越明显，但结构重量和弯曲载荷也会增加。垂尾高度则受航向稳定性与侧向投影面积约束，过高会增加侧风敏感性和根部弯矩，过低则可能导致航向阻尼不足。平尾位置需避开机翼下洗气流的强烈干扰区，同时与主翼保持合理的垂直和纵向间距。

　　安装边界上，设计时需要围绕旋翼扫掠区建立安全空间，任何机臂、尾撑、起落架或任务设备都不应侵入桨盘平面。电池、飞控、接收机等机载设备应尽量靠近机身重心布置，电池舱位置还要兼顾拆装便利性与重心微调范围。机翼与尾撑的接头需要保证重复装配后的定位精度，避免左右翼面不对称引起滚转力矩。设备舱内部还应预留线束通道，使动力线与信号线分路布置，降低电机调速器产生的电磁干扰对遥控和图传链路的影响。

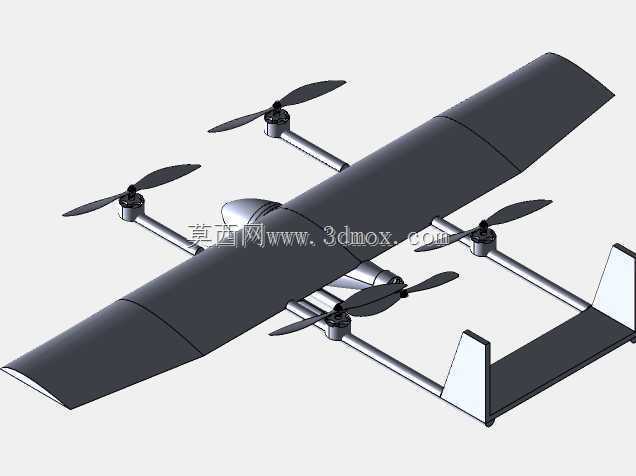

　　从三维建模角度看，该作品把机翼曲面、尾翼薄板、圆柱机臂、电机座、螺旋桨和滑橇支撑等典型航模构件集中在同一装配体中，适合进行干涉检查、爆炸视图表达、结构分区说明以及飞行原理演示。若进一步面向工程细化，可在现有外形基础上补充翼肋、翼梁、蒙皮分块、电机座加强片、尾撑接头和舱盖固定结构，使概念模型向可加工、可装配的样机方案推进。
