固定翼FPV飞控MatekF405机翼版结构设计

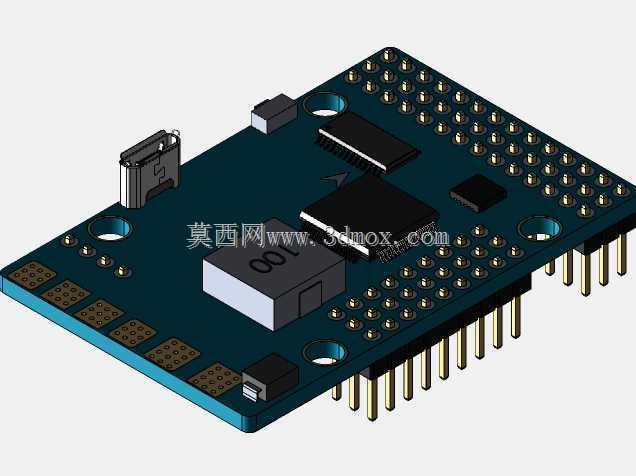

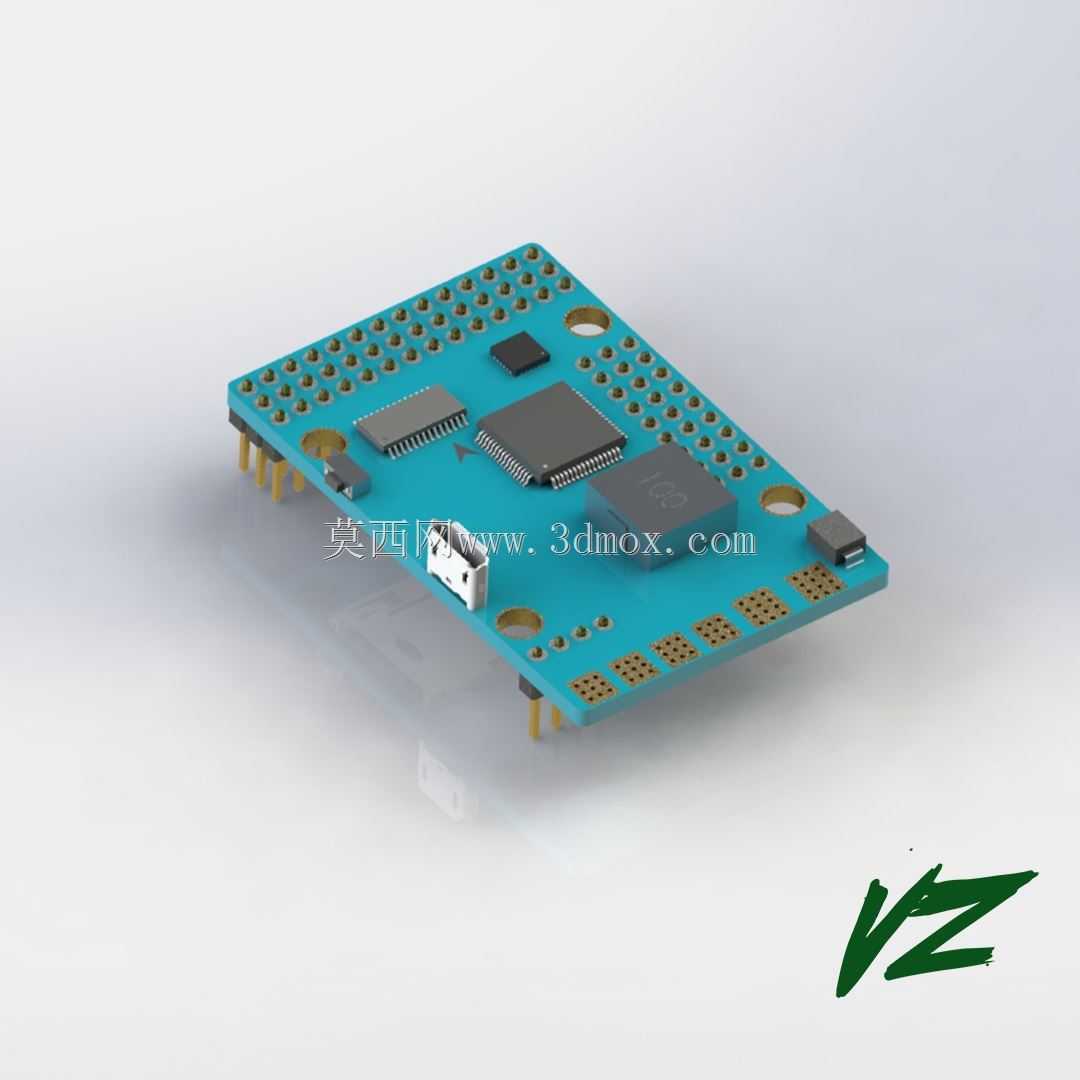

　　在固定翼航模、FPV竞速及小型无人机飞控系统的硬件选型与结构适配环节，飞控板的安装兼容性、接口布局合理性直接决定整机布线效率与飞行可靠性，本次涉及的Matek F405机翼版飞控，是针对固定翼机型定向优化的飞行控制硬件，其结构设计完全围绕固定翼机型的安装空间、外设挂载需求展开。从实际装机场景来看，这款飞控主要适配小型固定翼航模、FPV穿越固定翼、竞赛类固定翼无人机的飞控舱安装，区别于多旋翼飞控的接口布局，它的引脚排布充分考虑了机翼内部走线的需求，舵机接口沿板边单侧集中排布，装机时可直接将机翼舵机引线沿翼肋线槽直连飞控，无需额外延长线转接，能有效减少布线杂乱带来的信号干扰问题，同时降低整机多余重量。从功能特性层面，板载集成的主控、

　　IMU传感器、电源管理模块均做了位置优化，核心传感器布置在PCB板几何中心位置，能最大程度减少装机后机体振动对传感器采样精度的影响，板载的USB接口位于板侧边缘，装机调试时无需拆解整机外壳即可直接连接调参，适配外场快速调试的使用需求。设计思路上，这款飞控采用标准矩形PCB轮廓，四个角预留的安装孔位完全匹配主流固定翼飞控舱的安装螺柱间距，安装孔周边做了露铜接地处理，安装时通过铜柱与机体碳板连接可实现额外的电磁屏蔽效果，PCB板厚度采用1.6mm标准玻纤板基材，板上元件最高高度控制在5mm以内，可适配厚度仅8mm的超薄飞控舱安装，不会出现元件顶壳的问题。接口配置上，除了常规的舵机输出通道，还预留了数传、GPS、图传的专用排针接口，

　　接口丝印清晰标注引脚定义，装机接线时无需反复查阅手册即可完成接线，板载的电源输入接口支持宽电压输入，可直接适配3-6S航模锂电池供电，无需额外外接BEC模块，进一步减少舱内占用空间。从安装边界来看，PCB板整体长宽尺寸控制在36mm*36mm范围内，可兼容绝大多数250级到1000级固定翼航模的飞控安装位，板边的排针采用卧式贴片与直插结合的方式，直插排针高度统一为3mm，卧式接口完全贴合板面，装机时不会因为排针突出导致安装间隙不足。实际使用中，这款飞控的元件布局避开了安装孔位的受力区域，螺丝锁紧时不会对板上元件造成挤压损伤，板载的状态指示灯布置在板边靠近飞控舱观察窗的位置，上电后可直接通过观察窗查看飞控初始化状态，无需拆解机身。

　　针对固定翼飞行的振动特性，板上核心传感器区域做了局部加厚铺铜处理，提升PCB局部刚性，减少飞行中高频振动带来的传感器共振问题，同时所有贴片元件均采用回流焊工艺焊接，焊点强度适配航模飞行的大过载场景，不会出现机动飞行时元件脱焊的问题。布线设计上，板上电源线与信号线做了分层走线处理，电源层与信号层完全隔离，大电流供电线路宽度满足20A持续载流需求，可直接为舵机、接收机等外设供电，无需额外布线供电，进一步简化装机流程。
