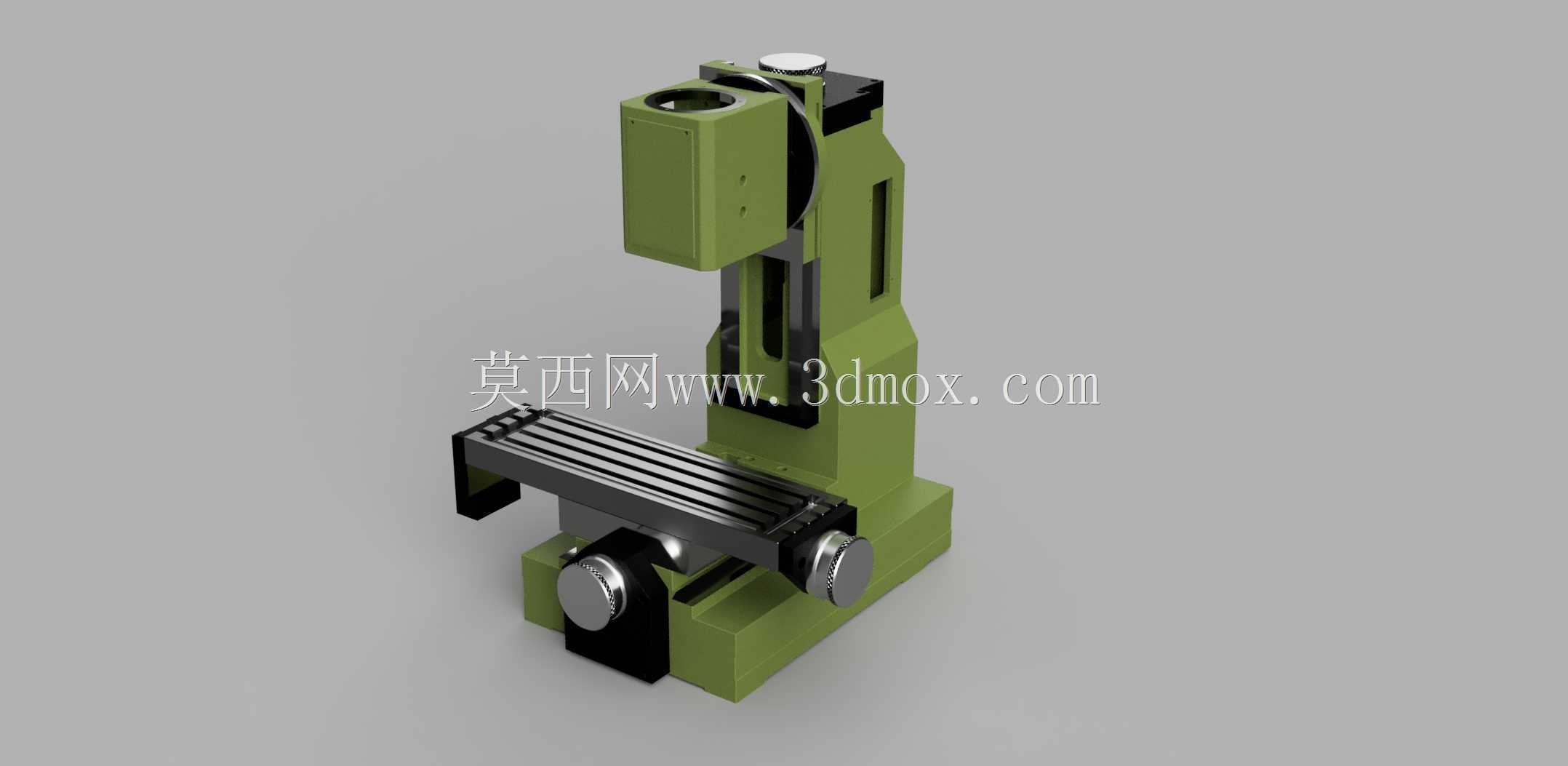

复古款小型立式台式铣床三维结构

　　这款小型立式台式铣床的三维结构，核心面向小型加工工坊、职业院校实训车间、设备维修站点的轻量金属加工场景，可完成小型钢件、铝件、铜件及工程塑料件的平面铣削、沟槽加工、钻孔镗孔、小型斜面铣削等常规机加作业，适配小批量定制零件加工、教学演示操作、设备维修配做零件等实际工况，相比大型工业铣床占地更小、操作门槛更低，适合空间有限、加工批量不大的使用场景。从结构设计逻辑来看，整体采用立式主轴箱加十字滑台工作台的经典布局，床身作为核心承载构件采用一体式方箱造型，内部预留主轴传动、进给传动的安装空间，壁厚设计兼顾刚性与整机重量控制，避免小型设备因刚性不足出现加工振刀问题，同时控制整机重量满足台式放置的承重要求，无需额外做设备基础浇筑，

　　直接放置在承重合格的钢制工作台即可完成安装固定。主轴箱部分采用垂直滑枕式安装结构，可沿床身垂直导轨做上下进给移动，适配不同高度工件的加工需求，主轴端部采用BT30锥孔接口，可适配市面上常规的BT30刀柄铣刀、钻头、镗刀等加工刀具，换刀操作便捷，刀具夹持刚性满足小型零件的加工精度要求，主轴传动部分预留伺服电机安装位，可配套400W级伺服驱动系统实现主轴转速的无级调节，适配不同材质工件的切削线速度要求。工作台部分采用十字滑台结构，纵向、横向进给均配备手轮操作结构，可实现手动进给操作，同时预留伺服进给的安装空间，可后续升级自动进给功能，工作台表面采用标准T型槽设计，可配套通用机用平口钳、简易夹具完成工件装夹，T型槽间距、

　　槽宽符合小型机加设备的通用规格，无需定制专用夹具即可完成常规工件装夹。滑台部分的导轨采用矩形导轨结构，配合调整镶条可调节导轨间隙，保证进给运动的平稳性，避免进给过程出现爬行问题影响加工表面质量。设备的安装边界方面，整机占地面积控制在小型工作台可容纳的范围，底座安装孔位按照台式设备的常规布局设计，可通过螺栓直接固定在钢制工作台上，也可配套减震垫脚直接放置，设备操作高度符合成年人站立操作的人体工程学要求，操作手轮、主轴控制部件的布置位置均在操作人员伸手可及的范围内，无需频繁移动身体即可完成进给操作、主轴转速调整等常规操作。从建模细节来看，各部件的装配关系完全按照实际设备的装配逻辑搭建，导轨配合面、主轴安装位、

　　滑台丝杠安装位等关键配合部位均保留了合理的装配间隙，可直接用于设备布局模拟、干涉检查、改造方案验证等工作，比如在对该类设备进行数控改造时，可直接在该模型基础上添加伺服电机、控制系统外罩、自动润滑系统等部件，提前验证改造方案的干涉问题，避免实际改造过程中出现部件碰撞、安装空间不足的问题。设备的外罩部分采用简洁的钣金造型设计，覆盖床身、主轴箱的外露传动部位，既起到安全防护作用，避免操作人员接触运动部件发生危险，也可阻挡切削液、铁屑飞溅进入传动机构内部，延长设备使用寿命，外罩的安装孔位、拆卸结构均按照实际钣金装配逻辑设计，可直接用于外罩钣金的展开下料参考。
