立方构型纳卫星星体结构设计

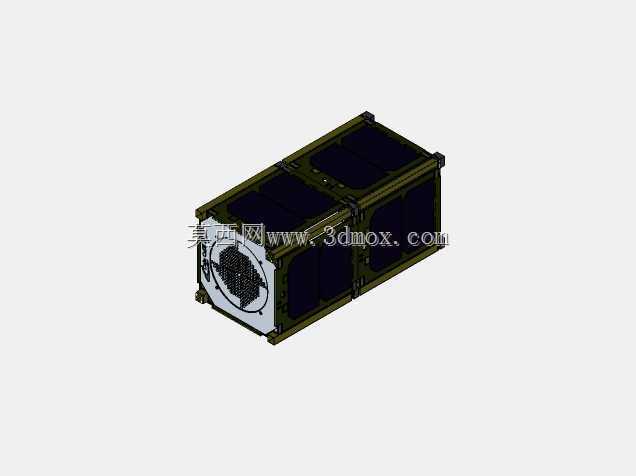

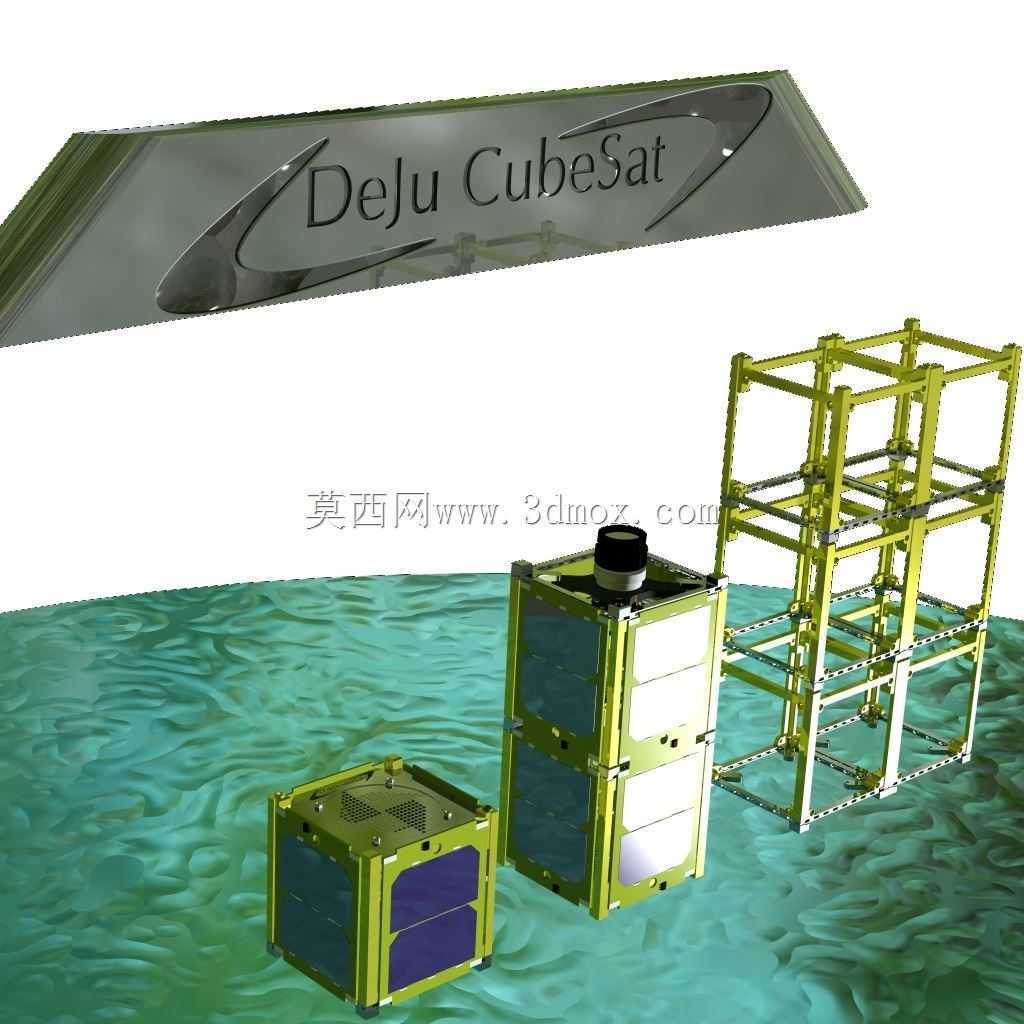

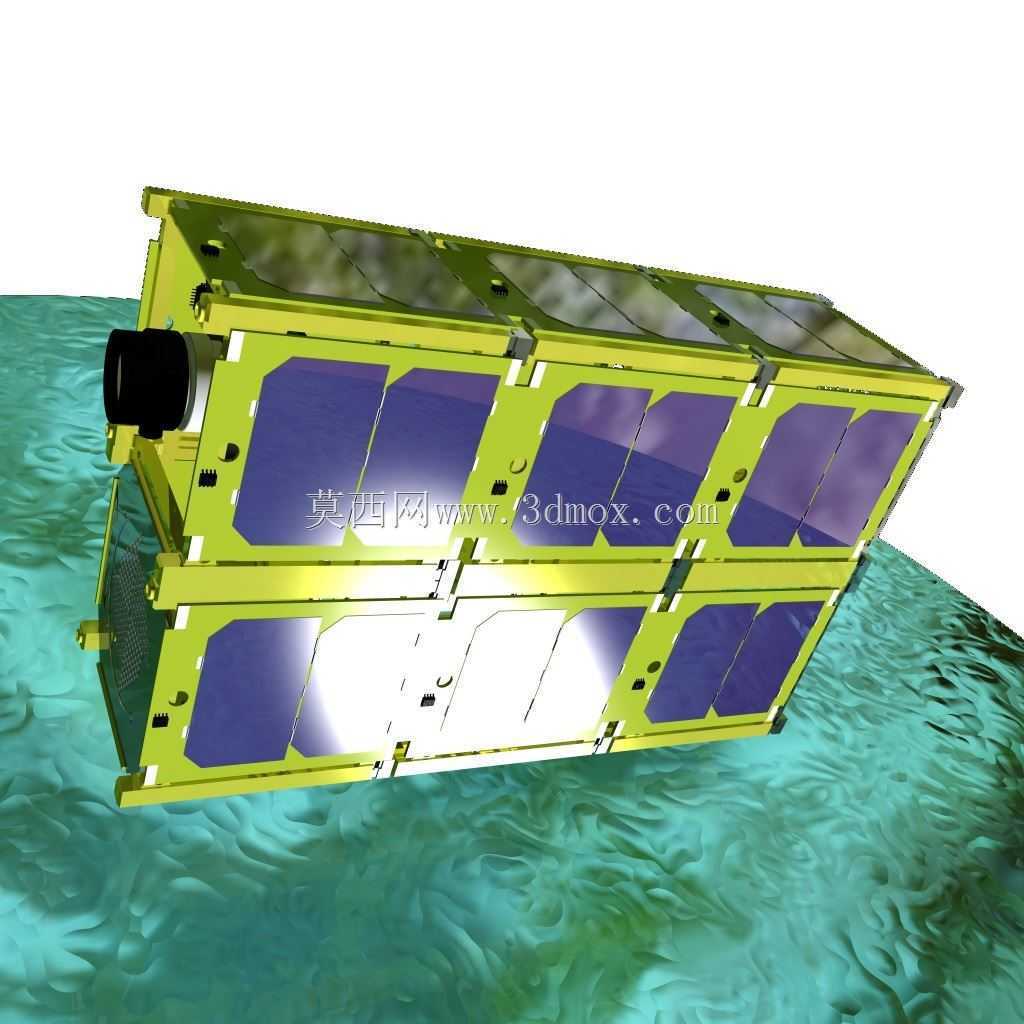

　　这套星体结构采用标准化立方星构型思路，主体框架沿正交三轴布置承力立柱，外轮廓贴合立方星单元的堆叠边界，单星可按单单元、双单元或多单元扩展拼接，框架边角预留统一的安装孔位与对接卡槽，既满足运载火箭适配器的挂载约束，也能在多星并列部署时控制相邻星体的间隙，避免发射段振动过程中发生磕碰。从实际在轨使用场景来看，这类星体主要承担近地轨道的技术验证、空间环境探测、低轨通信中继或者教学试验任务，结构内部需要同时容纳星载计算机、电源控制板、蓄电池组、通信收发模块、姿态控制敏感器与执行机构，外露的大面区域则铺设体装式太阳能电池片，为整星提供在轨运行的电能输入。

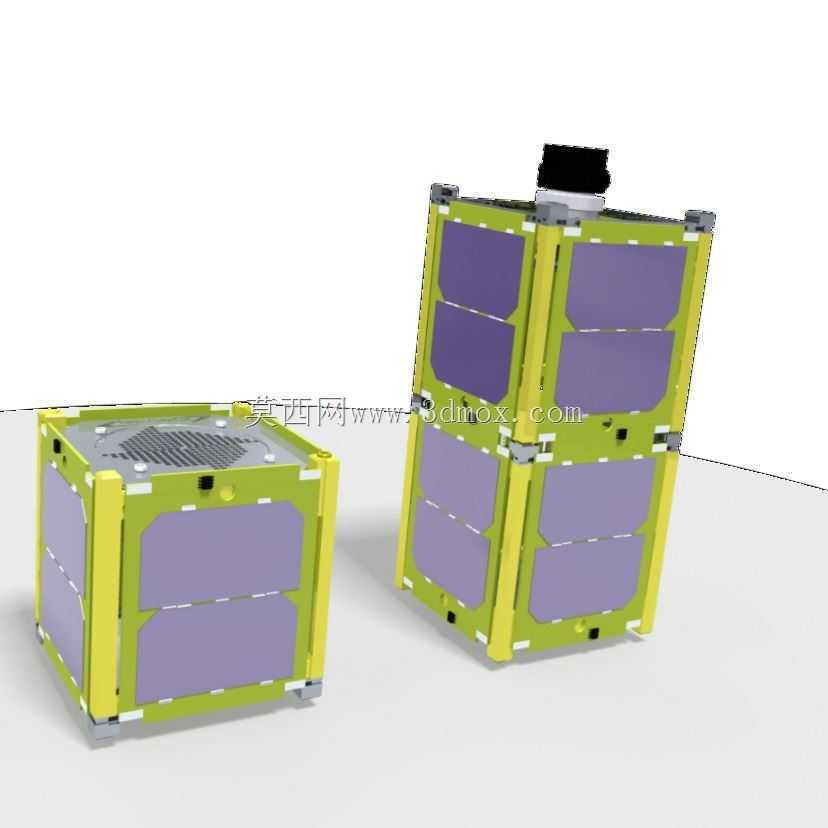

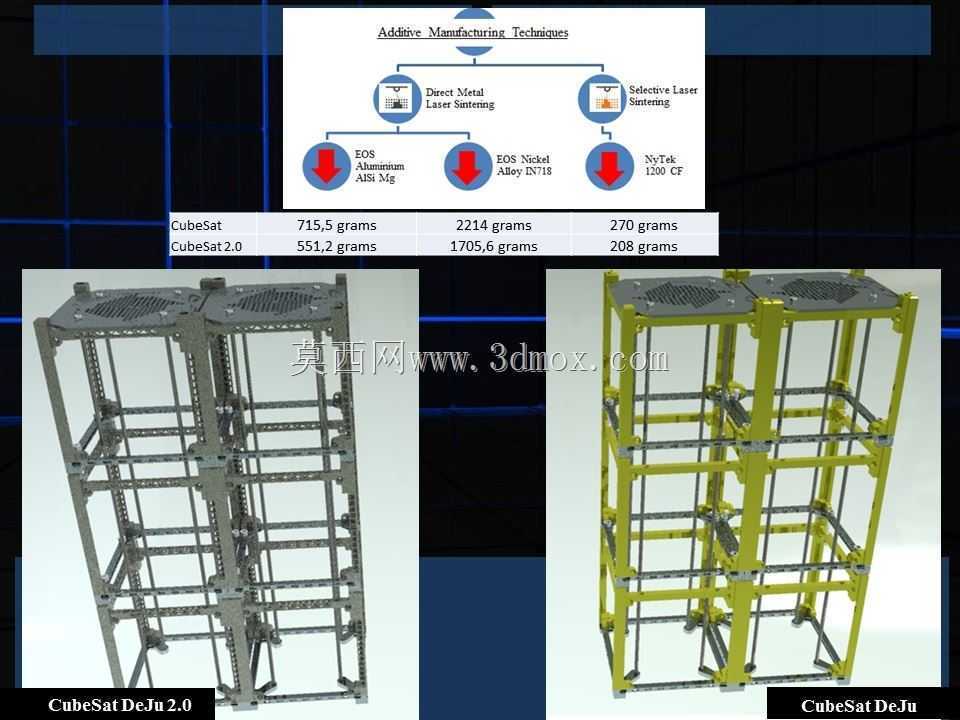

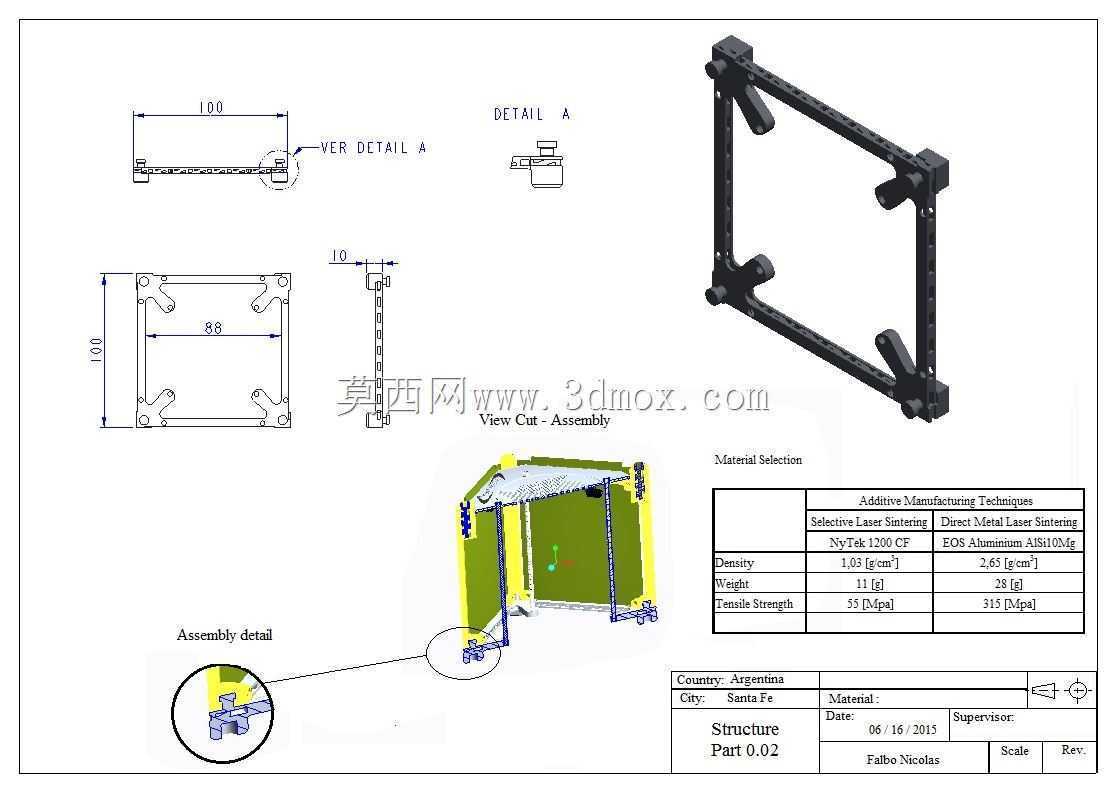

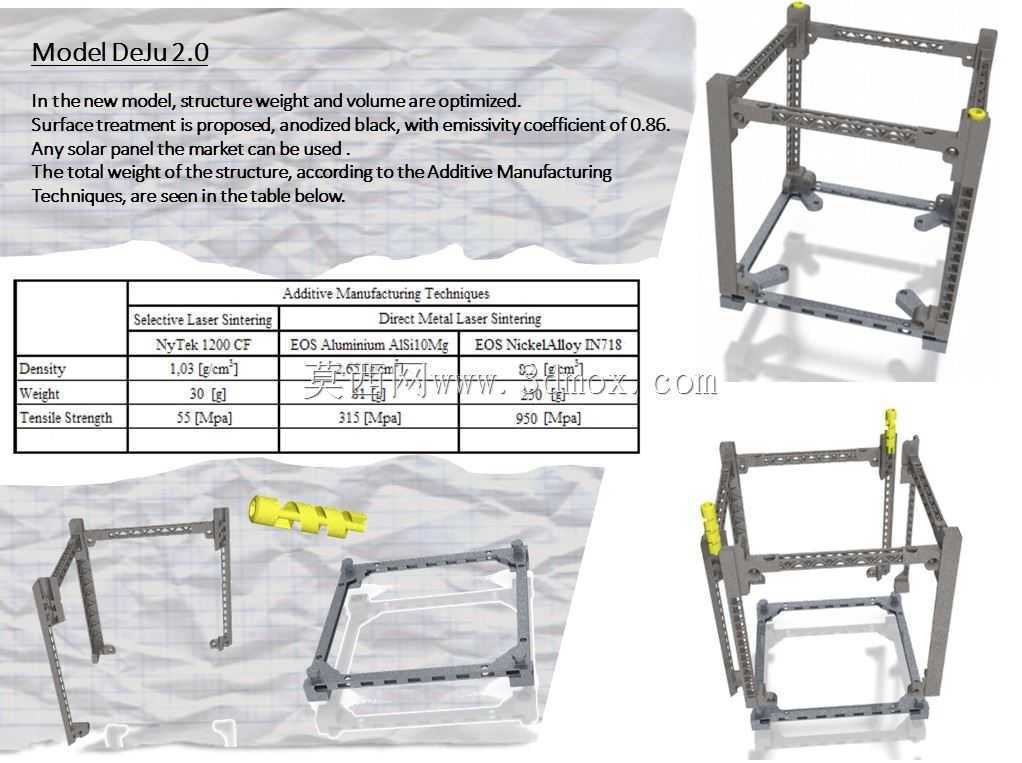

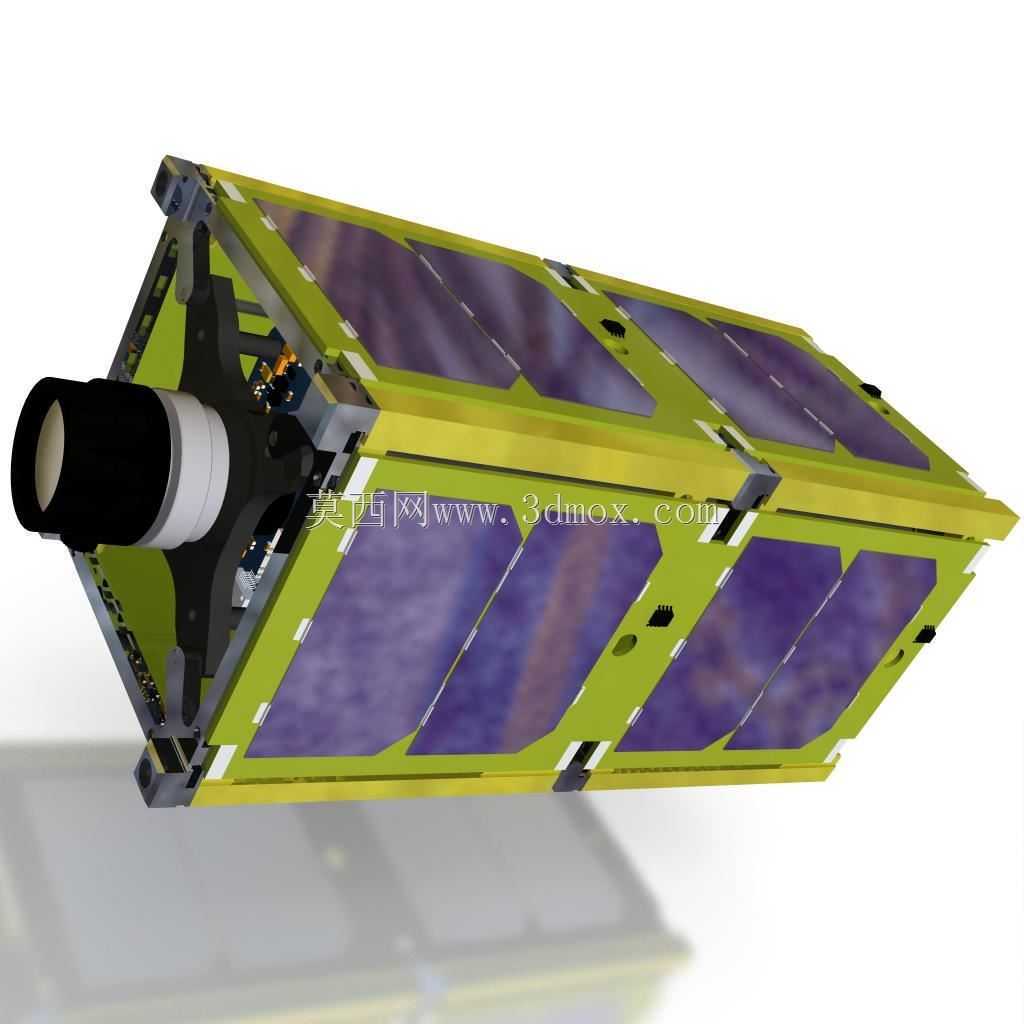

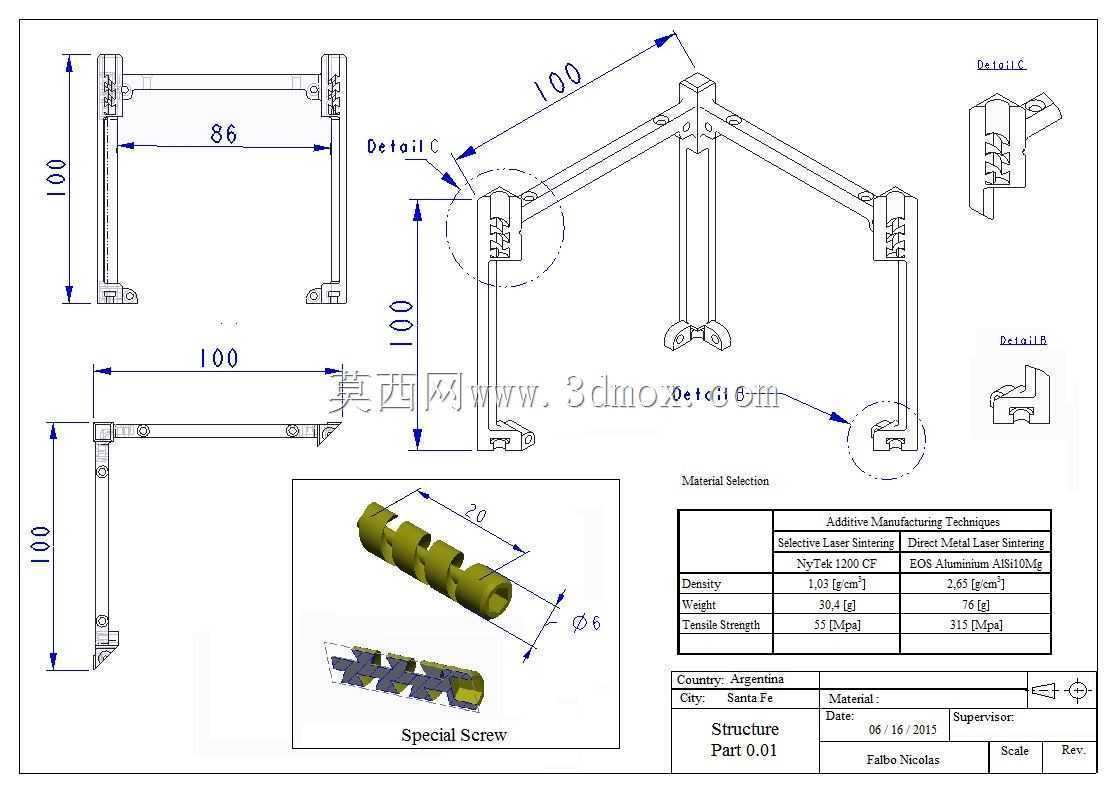

　　结构设计阶段首先要兼顾发射段的力学承载要求，主承力框架采用轻量化杆件拼接形式，沿星体四条棱边布置纵向承力柱，横向通过分层隔板把内部舱段分隔开，每一层隔板都预留电路板、储能模块的安装螺孔，设备安装面的平面度需要控制在装配公差范围内，避免星载电路板受迫变形引发焊点失效。星体的四个侧面对称预留太阳能电池片的粘贴基准面，电池片与框架之间设置绝缘衬层，边角位置用防护包角包覆，既规避发射阶段的尖锐棱边剐蹭，也能在地面总装转运过程中减少磕碰损伤。星体顶面预留载荷安装窗口，图中顶部凸起的部件对应星载相机或者通信天线的安装基座，基座周边设置密封与定位台阶，保证外露载荷与星体主框架的同轴度，避免姿态测量或者对地观测时出现安装偏差。

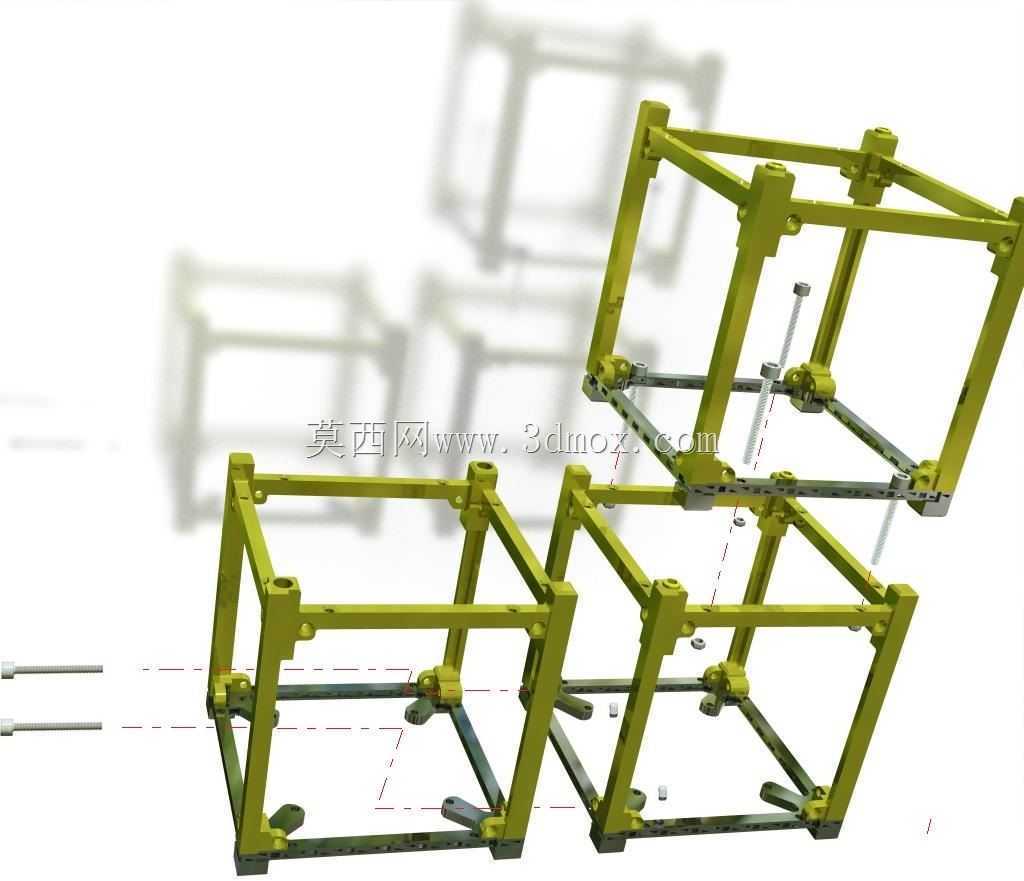

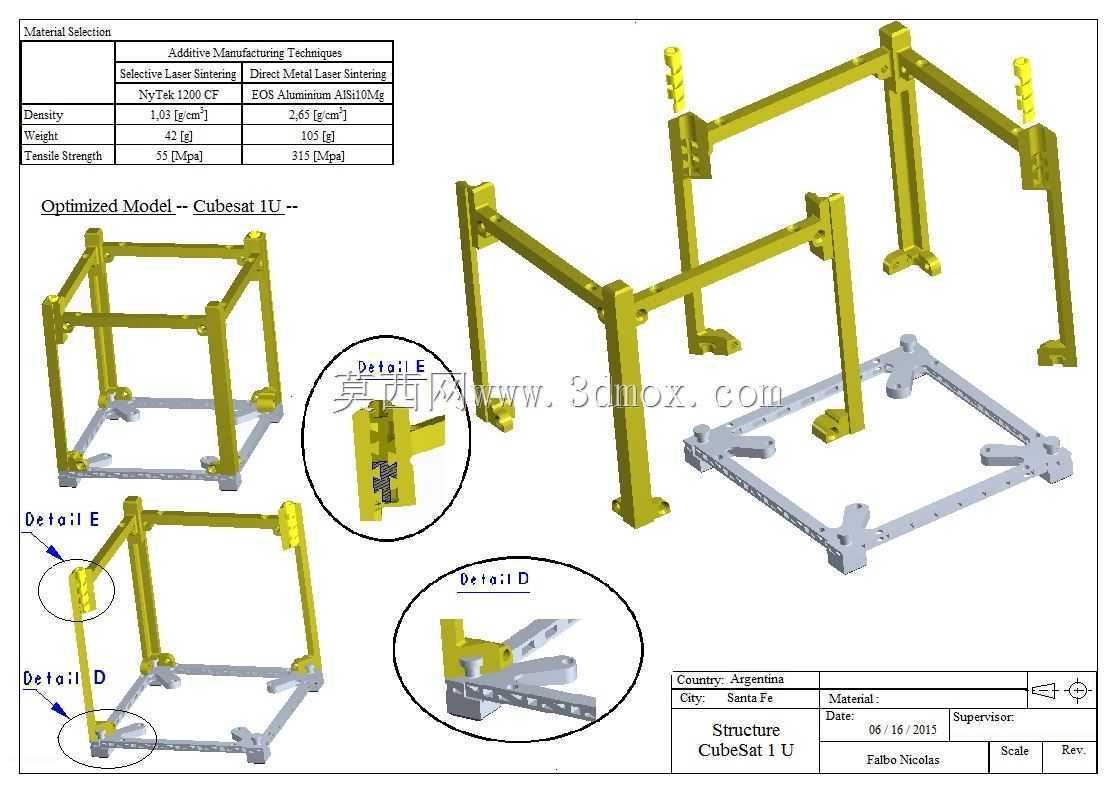

　　安装边界层面，整星的外伸尺寸严格控制在立方星释放机构的包容空间内，所有外接连接器、微动开关都不超出星体最大包络，星体底部设置与分离机构匹配的对接接口，配合发射段的压紧释放装置，入轨后接收到分离指令即可顺利弹出。框架的杆件之间采用紧固件连接，关键承力位置做加厚处理，非承力区域做挖空减重，在保证结构刚度、让整星一阶固有频率避开运载共振区间的前提下，尽可能压缩结构自重，把更多重量配额留给有效载荷与储能单元。

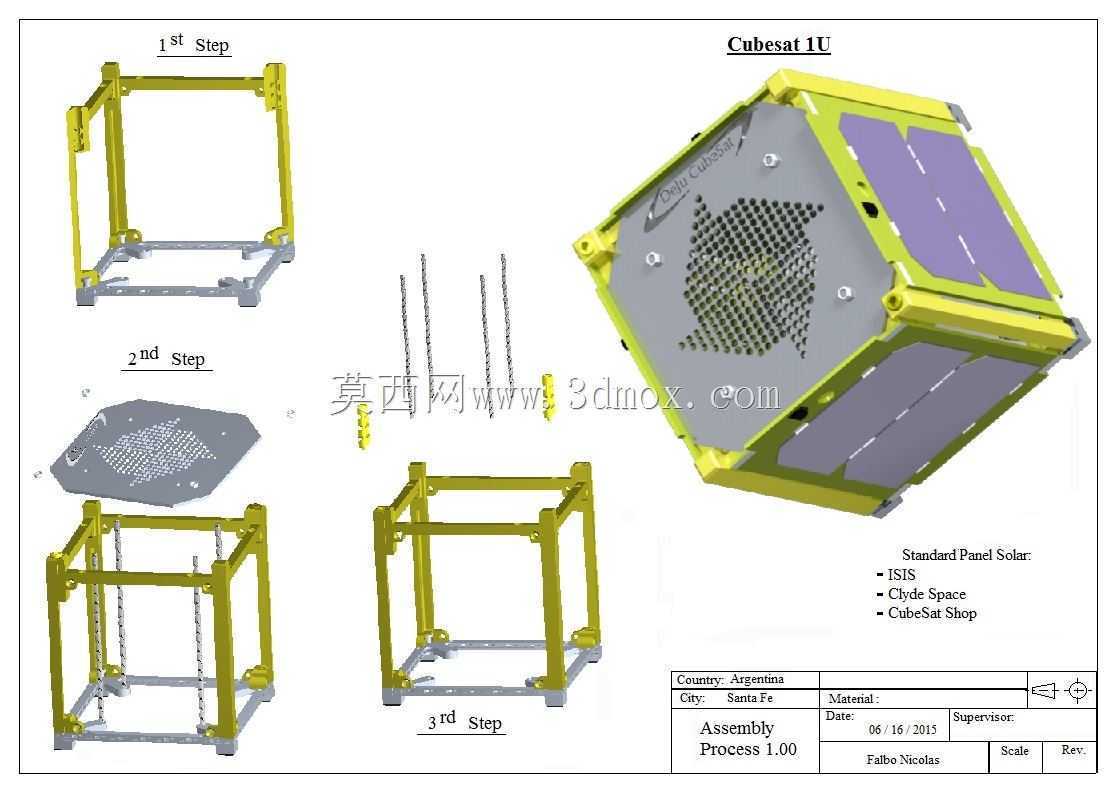

　　内部走线沿框架立柱的走线槽布置，电源线缆与信号线缆分层布设，减少星内电磁干扰，舱段隔板上预留穿线孔与线卡固定位，避免发射振动阶段线缆晃动摩擦绝缘层。星体的六个面中，除了体装太阳翼的侧面，顶面与底面根据任务需求配置天线、姿控喷口或者导航敏感器，不同任务模块可以在不改動主框架的前提下快速替换，适配不同轨道任务的搭载需求。地面总装流程里，框架先完成独立的形位公差检测，再逐层安装内部设备，外贴太阳能电池片之后完成质心配平，保证整星质心尽量靠近几何中心，降低入轨后姿态控制的能耗。这类模块化星体结构不需要为每一次任务重新设计主承力壳体，只需要调整内部隔板的设备布局与外露载荷接口，就能快速完成整星集成，大幅缩短小卫星的研制周期，也降低了批量组网发射的结构制造成本，适配当前低轨小卫星星座快速部署的工程需求。
