Heinkel He 162蝾螈喷气战机结构还原

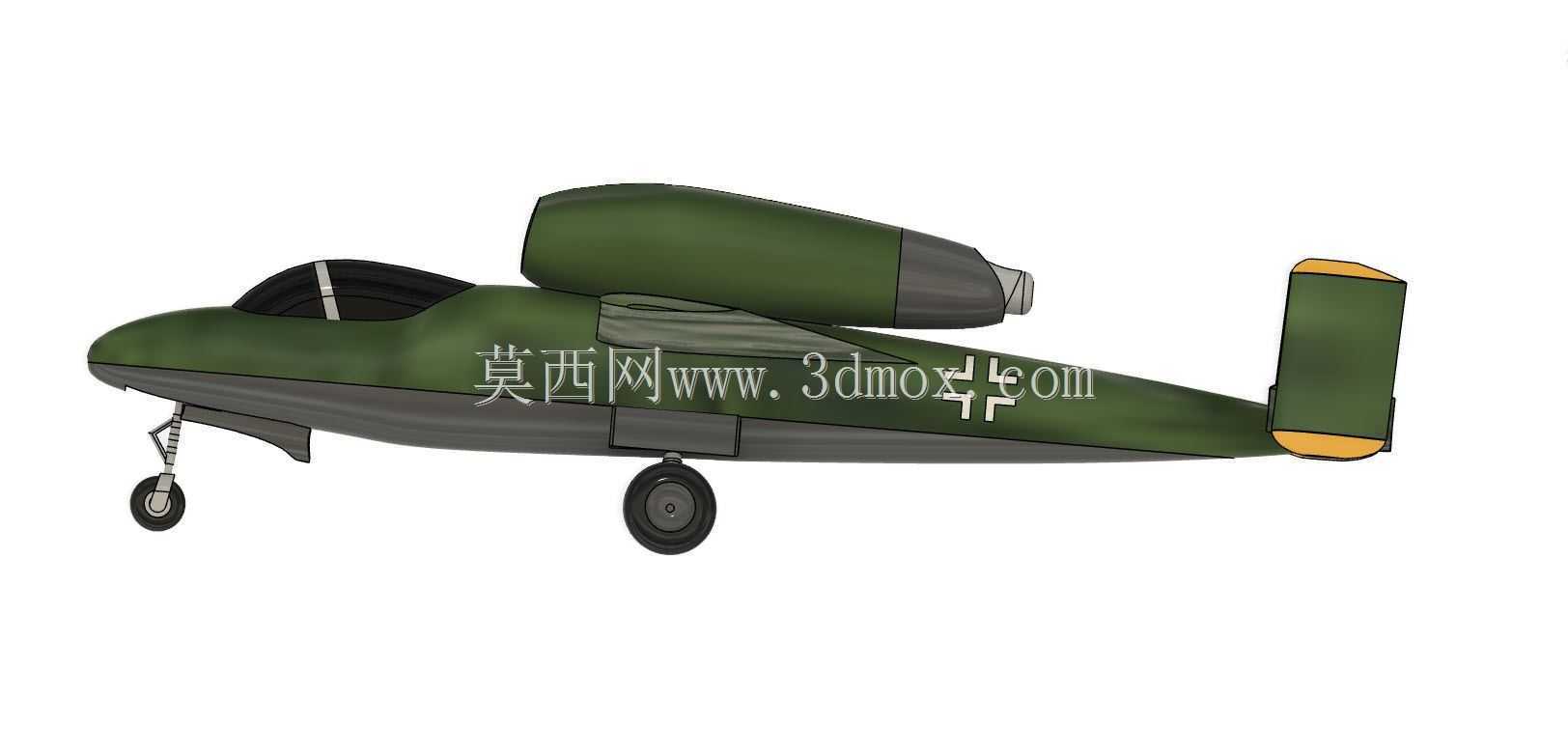

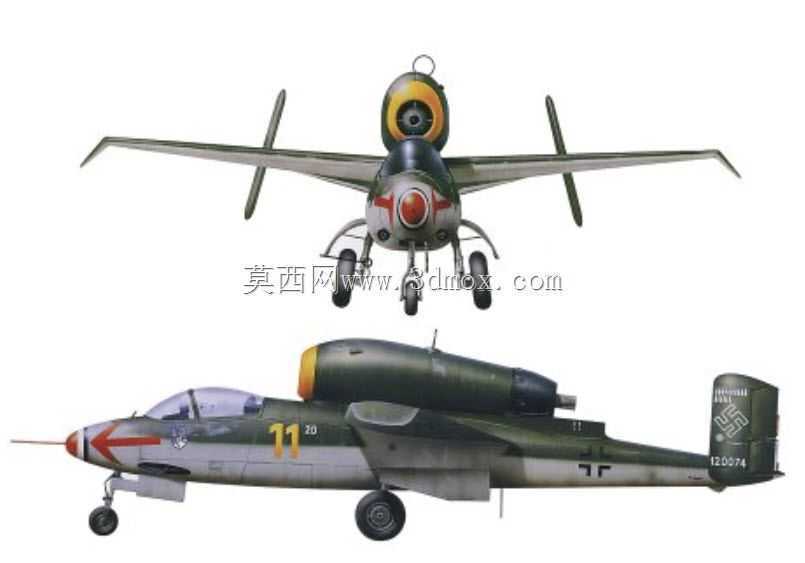

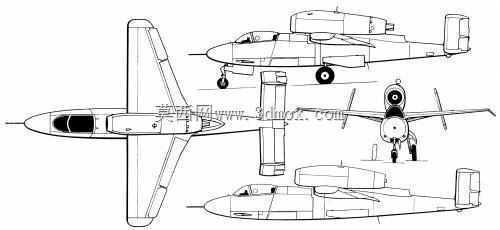

　　该单座喷气式战机采用单发背负式布局设计，机身主体为轻量化木质结构搭配少量金属承力构件，适配战时金属材料紧缺的生产条件，整体机身长度控制在9米级，翼展7.2米，相较于同级别活塞战机尺寸更为紧凑，可依托简易跑道完成起降作业，对前线场站的保障条件要求较低。顶部安装的发动机短舱直接固定于机身背部中段，与机身主承力框架通过快拆结构连接，地勤人员无需拆解机身蒙皮即可完成发动机的日常检修与快速更换，大幅压缩前线维护工时；该布局同时带来了整机重心上移的特性，设计阶段通过调整机翼安装角、前移前起落架位置平衡重心偏移，避免地面滑行阶段出现拿大顶的风险。起落架采用前三点式布局，前起落架为单轮结构，向后收纳于机头下部舱段，主起落架为单轮结构，

　　向内收纳于机翼根部舱室，所有起落架舱门均为薄木蒙皮加金属包边结构，降低结构重量的同时保证起降阶段的异物防护能力。座舱布置于机身前部，配备整体式圆弧风挡，视野覆盖前向及侧下方空域，弹射座椅安装轴线与机身纵轴呈12度后倾角，配合座舱盖快速抛放结构，可在中低空速度范围内完成飞行员应急离机，解决背负式发动机布局下飞行员跳伞易被发动机吸入的安全隐患。机翼为下单翼布局，翼型采用低阻层流翼型，翼展较短以提升滚转响应速率，翼尖设置黄色涂装的端板结构，既可以降低翼尖诱导阻力，也可作为地面滑行阶段的翼尖防撞缓冲结构，机翼内部设置小型整体式燃料舱，受机身尺寸限制，整机燃油携带量较低，仅能支撑20分钟左右的加力巡航飞行，适配本土要地防空的短距拦截任务需求。

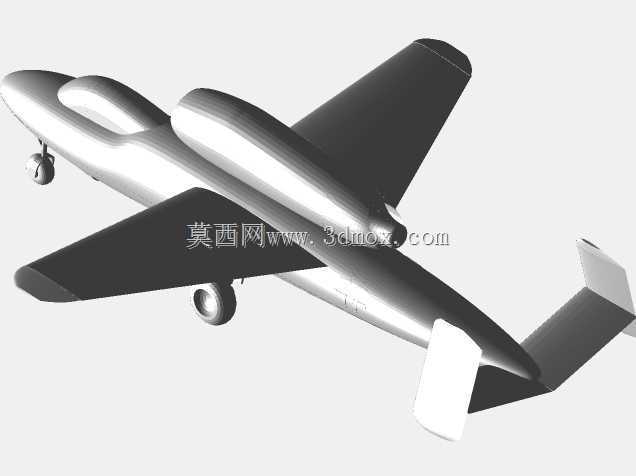

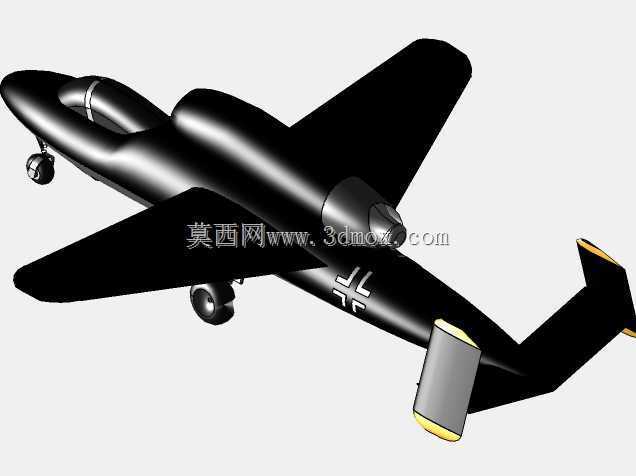

　　机尾采用单垂尾加水平尾翼的常规布局，垂尾高度较高以保证单发停车状态下的航向稳定性，水平尾翼安装位置低于机翼水平面，避开发动机尾喷流的直接冲刷区域，避免尾翼结构长期受高温喷流影响出现结构强度衰减。机载武器配置为两门20毫米自动航炮，安装于机身前部两侧，炮口伸出机身蒙皮外侧，供弹链路直接布置于座舱后方的设备舱内，无需穿过机翼结构，简化了弹药补给的操作流程。从三维建模的结构还原角度来看，该机型的曲面建模难点集中在发动机短舱与机身背部的过渡曲面、翼根与机身的融合曲面区域，需要严格匹配实机的截面线数据，保证曲面G2连续的同时，还原战时快速生产工艺下的蒙皮拼接特征，避免过度理想化的光滑曲面导致模型失真；结构装配阶段需要重点核对起落架收放行程、座舱盖开合角度、发动机轴线与机身纵轴的夹角参数，保证各活动部件的运动干涉检查符合实际结构逻辑，可直接用于航空科普展示、战史模拟场景搭建、航空教具结构演示等场景，为航空史研究、飞行器结构教学提供精准的三维数字参考。
