宽体货运民航机整机外观结构数模

　　该数模还原的是双发宽体民用货运航空器的整机外观与核心外露结构，在航空工程的多个环节都有实际使用价值。航司做货机选型论证时，可依托该数模快速核对停机坪占用边界、地面保障设备适配关系；涂装设计团队可直接在机身曲面表面敷设涂装方案，校验标识在曲面曲率变化区域的视觉变形；航空科普展馆做展陈布局时，也能通过该数模推演展品与参观通道、吊装点位的空间干涉；货运场站规划人员还可结合机身轮廓，核对货舱装卸平台对接高度、牵引车转弯半径预留空间。

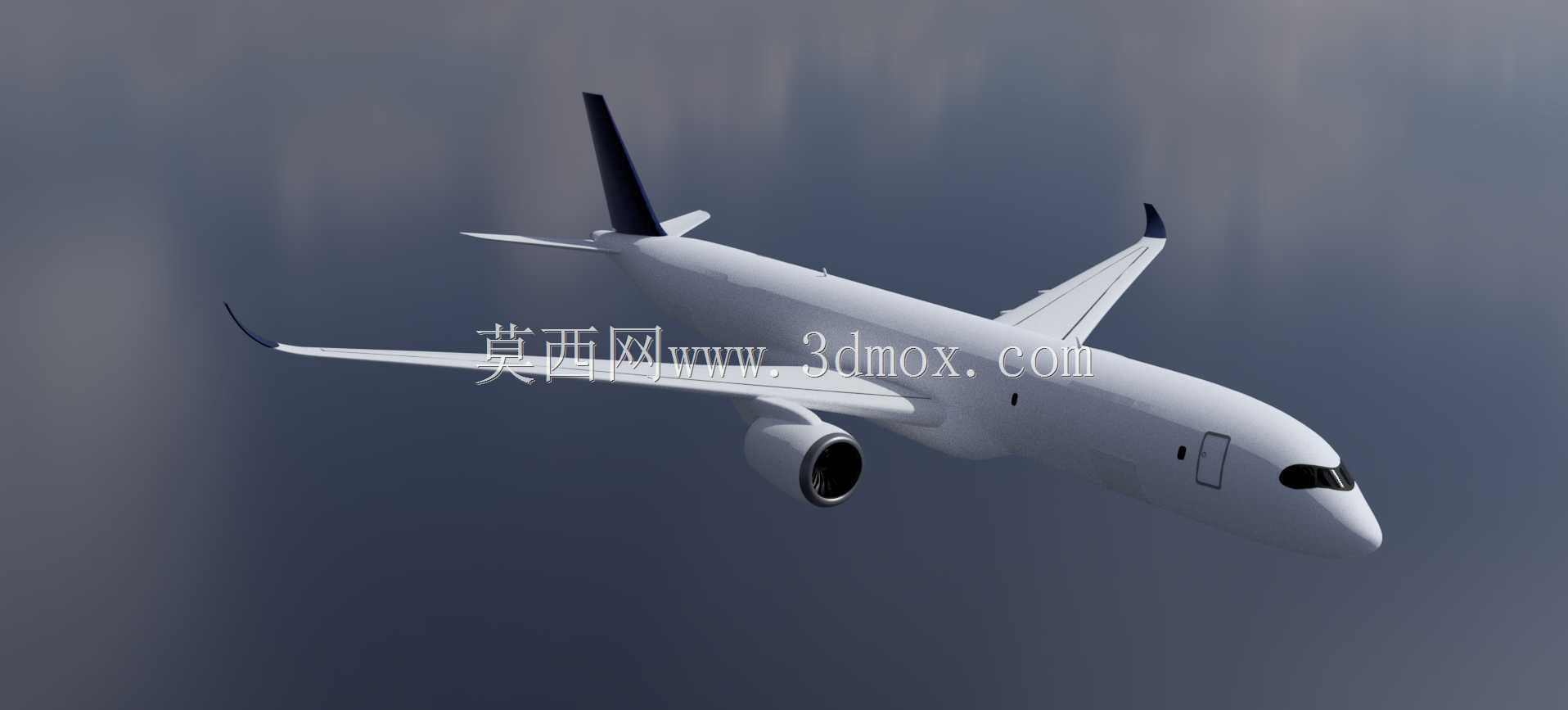

　　整机采用下单翼常规布局，机翼为大后掠超临界翼型设计，翼尖设置上翘式翼梢小翼，用于降低巡航阶段诱导阻力。两台大涵道比涡扇发动机通过吊挂结构布置于机翼下方，短舱外形完整还原进气道、风扇机匣、尾喷口的分段轮廓，吊挂与机翼下表面的连接过渡曲面做了连续顺滑处理，避免外观建模出现折角失真。机身采用宽体长筒截面构型，机头雷达罩呈流线型钝锥形态，驾驶舱风挡按照真机开窗角度还原，机身前部设置机组舱门轮廓，机身尾部延伸出后置货运舱门的对应外形基准，垂尾采用后掠式单垂尾布局，平尾布置于机身尾段两侧，尾翼的翼型厚度、后掠角度均按照民航宽体机常规比例搭建。

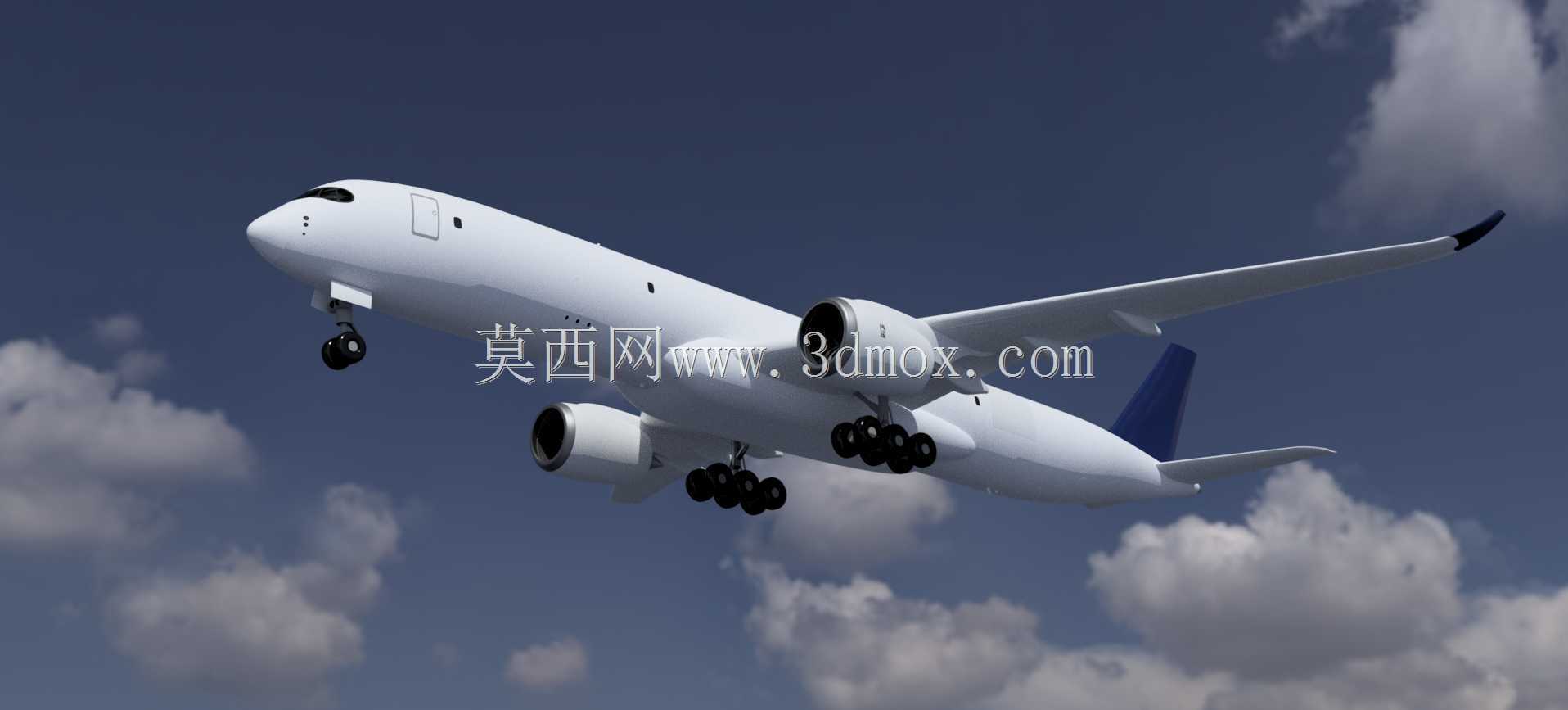

　　起落架部分为前三点式布局，前起落架为双轮结构，布置于机头下方舱段，主起落架为多轮多支柱构型，每侧主起落架集成六组机轮，对应重载货运起降时的地面载荷分散需求。建模过程中对起落架收放舱的轮廓边界做了预留，机轮、减震支柱、收放连杆的相对位置完全贴合真机地面停机状态，轮胎与地面的接触高度、支柱压缩行程的视觉比例符合工程实际，不会出现起落架悬空或者机轮穿入机身的低级错误。

　　做外形建模时，首先沿机身纵向搭建十余组控制截面，从机头雷达罩的小截面逐步过渡到客货舱段的最大等截面，再向尾段逐步收窄，通过放样命令生成连续机身曲面，全程校验曲面高斯曲率，避免局部出现褶皱。机翼部分先搭建翼根、翼中、翼梢三个基准翼型，按照设计后掠角、下反角对齐站位，通过多截面曲面生成翼面，再单独修剪出发动机吊挂的安装贴合面，保证吊挂与机翼曲面完全相切。尾翼的建模逻辑与机翼一致，垂尾和平尾分别搭建独立翼型骨架，对接机身尾段时做曲面合并消缝处理。

　　地面保障的尺寸边界方面，整机翼展、机身长度、垂尾顶端高度均按照宽体货机的常规量级还原，停机状态下机腹最低点距离地面的高度满足货运平台车通行要求，主起落架机轮的横向轮距匹配机场滑行道宽度规范，发动机短舱最低点与地面的净空距离符合发动机吸入外来物的防护设计要求。机翼下方的净空区域可满足常规地勤车辆通行，机头前方预留的牵引车连接距离、尾段后方的装卸作业空间都在数模中保留了完整轮廓，工程人员导入场站布局图纸后，可直接做空间干涉校验。

　　结构细节上，机身表面的气动接缝、舱门轮廓线、机翼前后缘的襟翼滑轨整流罩都做了简化但准确的还原，既不会因为细节过多导致模型冗余，也能保证外观评审时各功能分区的辨识度。起落架的减震支柱采用套筒式分段建模，机轮的轮毂、轮胎轮廓分层搭建，后续如果要做收放机构运动仿真，可直接在现有铰接点位添加运动副，无需重新调整零件相对位置。该数模整体曲面连续性达标，外露部件的装配关系符合航空工程实际逻辑，可直接用于外观展示、方案推演、空间布局校核等场景。
