Keystone5015表面安装PC测试点结构设计

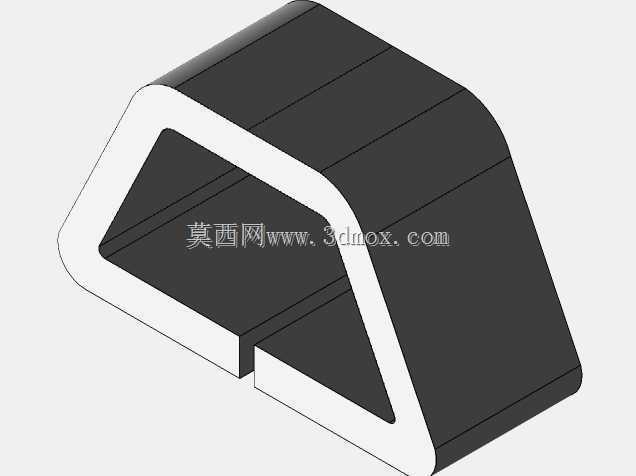

　　在电路板量产测试环节，测试点的结构合理性直接决定了产线测试治具的对接效率与接触可靠性，Keystone5015这款表面安装型PC测试点，正是针对高密度PCB板载测试场景开发的接触类结构件，从结构设计到材料选型都完全贴合SMT回流焊工艺的量产要求。很多刚接触板级结构设计的工程师容易忽略测试点的安装边界设计，这款测试点采用微型化的弯折式结构，整体轮廓做了圆弧过渡处理，没有尖锐的棱角结构，既避免了SMT贴装过程中吸嘴取件时的偏移问题，也能防止回流焊过程中锡膏爬锡过度导致的触点污染。从实际应用场景来看，这类测试点主要布置在PCB板的信号检测、电压校验、功能调试点位上，产线的ICT测试治具、FCT功能测试探针会直接压接在测试点的接触平面上，因此接触区域的平面度是设计时的核心管控指标，这款测试点的接触端面做了整面的平整度管控，平面度公差控制在0.05mm以内，能够保证探针压接时的接触面积稳定，不会出现接触不良导致的测试误判。材料选择上采用微型磷青铜作为基材，磷青铜本身具备优异的弹性与抗疲劳性能，即使经过多次探针压接循环，也不会出现结构变形导致的接触高度变化，表面的镀银处理一方面降低了接触电阻，避免测试过程中因为接触压降影响测试数据的准确性，另一方面镀银层的耐氧化性能能够保证PCB板在长期存储后，测试点依然具备可靠的接触性能，不会因为氧化层导致测试接触失效。设计思路上，这款测试点采用了开放式的三角框型结构，这种结构相比传统的柱状测试点，

　　在同等接触面积下占用的PCB板面积更小，能够适配高密度布线的PCB板设计，给周边的走线、焊盘留出足够的安全间距；同时弯折形成的支撑结构能够在SMT贴装时提供足够的结构强度，不会因为贴装压力导致本体变形，焊接端的结构做了加宽处理，焊盘接触面积更大，回流焊后的焊接强度更高，能够承受测试探针反复压接的冲击力，不会出现焊点脱落的问题。在安装边界设计上，这款测试点的焊接引脚与本体的高度差做了精准管控，焊接后本体的最高点距离PCB板面的高度控制在1.2mm以内，不会和周边的贴片元件、结构件产生干涉，同时本体的侧边与周边元件的安全间距预留了0.8mm以上，既满足SMT贴装时的元件间距要求，也能避免测试探针下压时碰到周边元件造成损伤。

　　很多工程师在选型测试点时容易忽略测试点的过炉兼容性，这款测试点的结构设计充分考虑了回流焊过程中的热变形问题，整体结构的对称度很高，过炉时的热应力分布均匀，不会出现过炉后本体倾斜、偏移的问题，焊接后的共面度能够稳定控制在0.1mm以内，完全满足高速SMT产线的贴装精度要求。从实际使用反馈来看，这类表面安装测试点相比传统的通孔安装测试点，不需要在PCB上做钻孔设计，能够减少PCB的钻孔工序成本，同时也避免了通孔测试点可能带来的信号完整性问题，尤其适合高频信号板、高密度多层板的测试点位设计。在结构细节上，测试点的接触区域没有做额外的凹槽或者凸起结构，整面平整的接触面对不同直径的测试探针都有很好的兼容性，不管是0.5mm直径的细探针还是1.

　　0mm直径的常规测试探针，都能稳定接触，不需要针对测试点定制特殊规格的探针，能够降低产线测试治具的制作成本。另外，这款测试点的结构边缘做了倒圆角处理，不会在手工焊接、返修过程中划伤操作人员，也不会刮伤PCB表面的阻焊层，避免因为阻焊层破损导致的线路短路风险。在进行PCB封装设计时，需要注意焊接焊盘的尺寸要和测试点的引脚宽度匹配，焊盘过大容易导致锡量过多将测试点的接触区域覆盖，焊盘过小则会导致焊接强度不足，按照这款测试点的引脚尺寸，焊盘宽度设计为1.0mm、长度设计为1.2mm即可满足焊接强度要求，同时钢网开口厚度采用0.12mm的常规SMT钢网厚度就能保证锡量合适，不会出现锡膏过多或者过少的问题。
