FPV航模JR射频模块卡扣式壳体结构

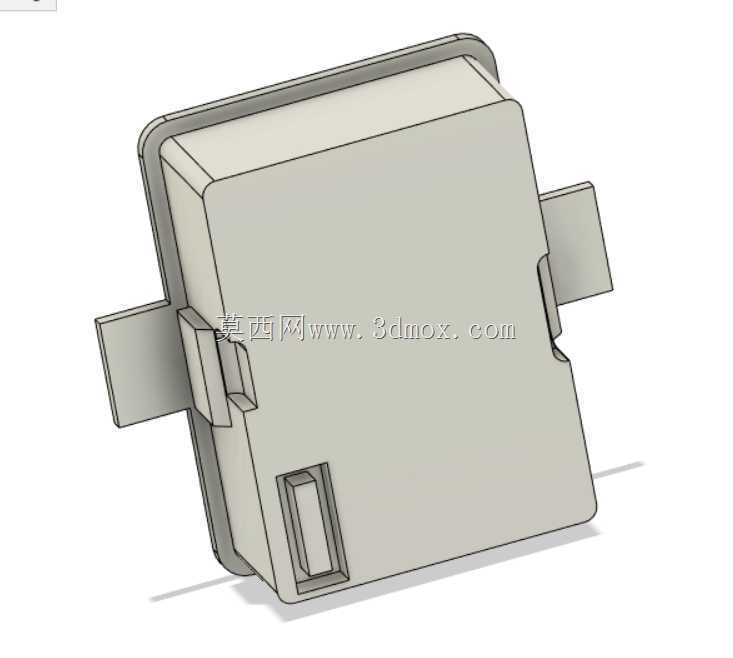

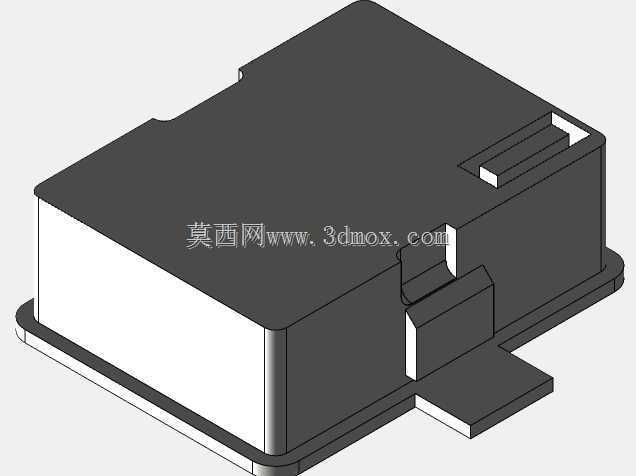

　　这套三维数模还原的是FPV穿越机与固定翼航模链路系统里常见的JR规格射频模块外装壳体，整体采用近似方形的封闭盒体布局，壳体主体为薄壁注塑件形态，四周预留对称的弹性挂耳与侧向卡位，能够直接卡入航模机身预留的标准模块仓内，不需要额外打孔或复杂支架固定。从实际装机场景看，这类模块多用于机载图传、遥控接收或射频信号转换环节，壳体既要容纳内部电路板、屏蔽罩与接插端口，又要在炸机、振动和快速拆装条件下保持定位可靠。数模中盒体正面保持大面平整，便于贴装标签或贴合机身内壁；侧边伸出的两片带导向斜面的挂耳是核心安装特征，装配时沿仓口推入，挂耳先被压缩再弹入卡槽，形成侧向限位。壳体一侧还保留了矩形开口与局部凸台，对应天线座、调试口或线束引出位置，

　　开口边缘做了加厚处理，避免反复插拔时薄壁开裂。设计思路上优先考虑的是免工具快拆：飞手在赛场或外场更换频段、切换模块时，只需按压挂耳即可抽出模块，仓体与模块之间通过外形边界防呆，反方向无法完全装入，减少误插风险。壳体边角采用小圆角过渡，既符合注塑脱模要求，也能降低应力集中；顶部和底部的止口边形成叠合定位，保证上下壳或模块与仓盖之间缝隙均匀。安装边界方面，方形主体占用仓内主要空间，两侧挂耳向外延展，设计机身仓时需要在左右对应位置留出避让槽和卡接面，前方开口区域要保证插头或天线接头的直线插拔空间，不能被机身碳板或线束遮挡。壳体背部的平面可作为贴靠基准，仓内对应位置做平整支撑面即可，模块自身的挂耳承担主要固定，

　　周边再辅以泡棉压紧就能抑制高频振动。对于结构选型人员来说，数模把卡扣行程、挂耳厚度、开口位置和整体包络都表达得比较清楚，可以直接用来核对飞控仓、设备仓的开孔尺寸，也能作为同类射频模块自定义外壳的参考。工程建模时需要重点关注薄壁均匀性、挂耳根部圆角以及拔模方向，这些细节决定了注塑件能否顺利成型和卡扣是否具备足够弹性。盒体内部虽然以容纳电子件为主，但外部的每一个凸台、缺口和导向边都对应装配动作：推入时导向斜面纠正偏差，到位后卡槽提供锁紧，拆卸时按压挂耳解除约束。这种结构在紧凑的航模设备仓中很实用，兼顾了固定可靠性与外场维护效率，也为后续增加屏蔽盖、散热孔或不同天线接口留出了外形改造基础。
