实验火箭航空电子系统集成板卡结构

　　这套航空电子板卡是探空实验火箭的核心控制载体，承担箭上全流程信号采集、指令分发与状态回传的核心职能，在亚轨道探测试验、小型载荷搭载发射场景中，是保障火箭按预设弹道完成飞行、载荷数据可靠落地的关键硬件载体。从结构设计逻辑来看，板卡采用多层FR-4基材叠层设计，核心功率回路与信号采集回路做了物理层分区隔离，避免箭上大功率舵机驱动、点火回路的电磁串扰影响高精度传感器采样精度，板边预留的标准安装孔位匹配箭体内部安装舱的标准螺柱间距，安装时不需要额外做转接支架，可直接固定在箭体电子舱的安装基准面上，安装边界完全适配直径120mm级小型实验火箭的舱内径向尺寸，不会与舱内的电池组、舵机拉线、遥测天线馈线产生空间干涉。

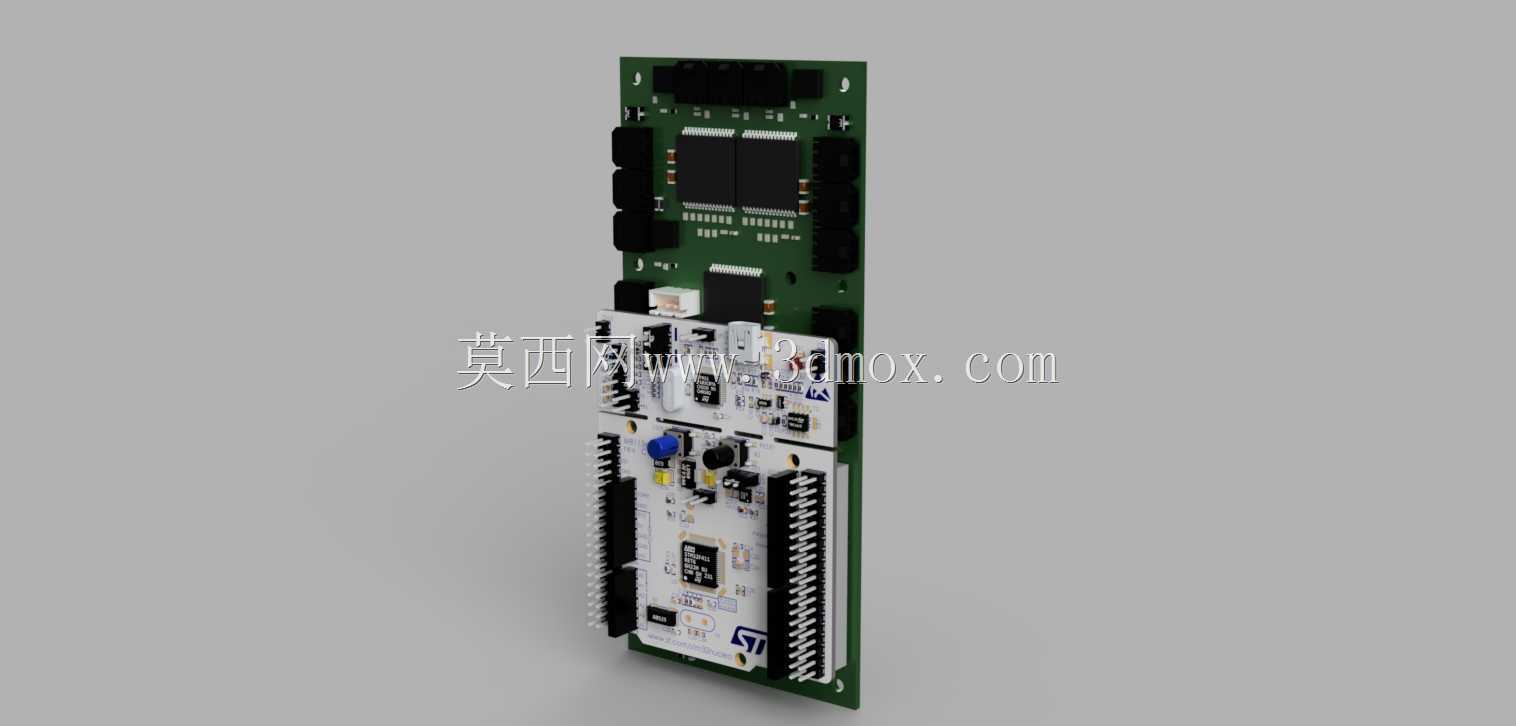

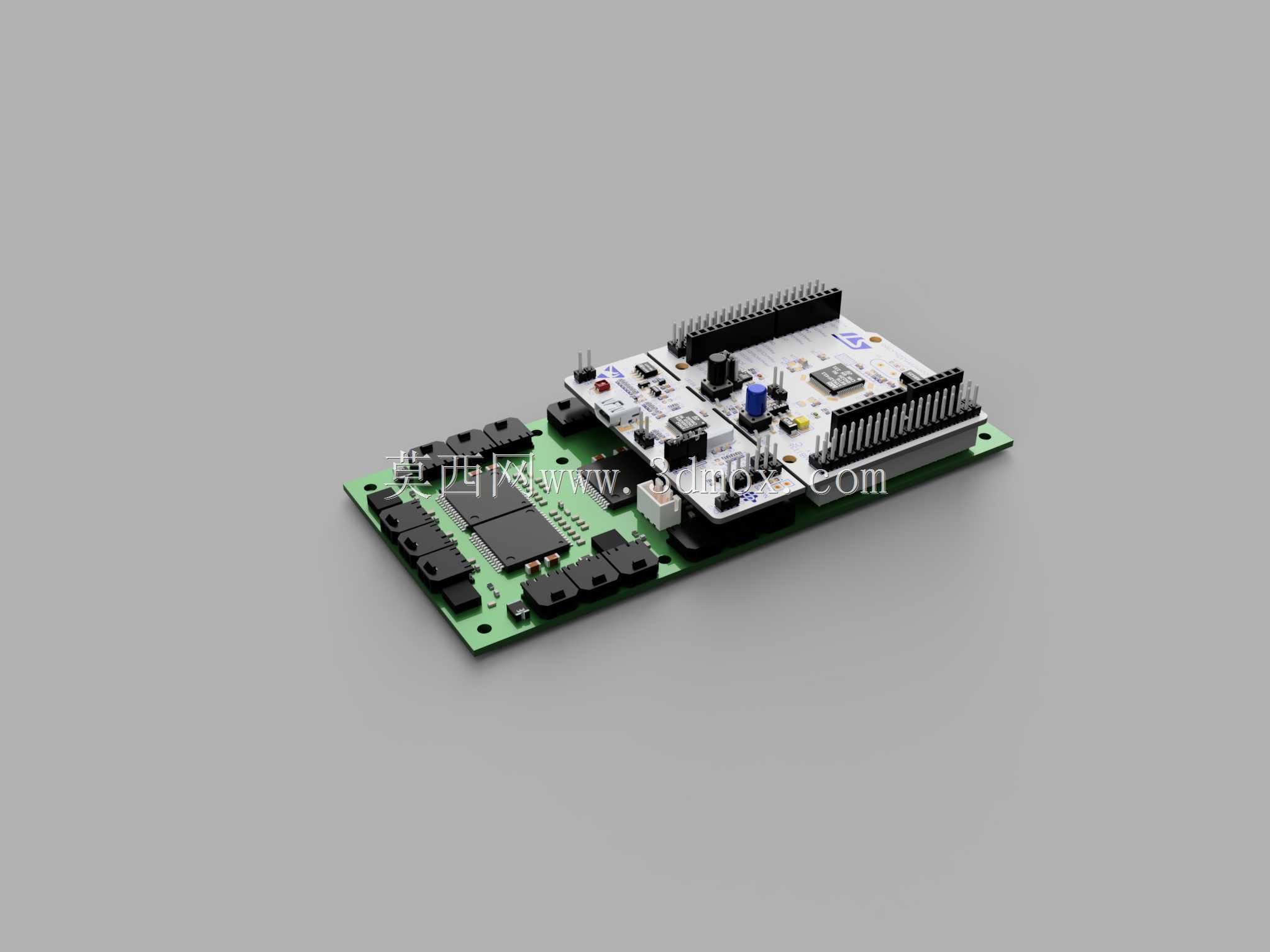

　　板载集成的功能模块覆盖了火箭飞行全流程的控制需求：惯性测量单元布置在板卡几何中心位置，尽可能减小箭体结构振动带来的测量偏差，安装基准面与板卡安装面共面，装配时不需要额外做角度校准，只要板卡整体安装到位，IMU的测量坐标系就能与箭体坐标系对齐；点火控制回路做了冗余回路设计，每一路点火输出都有独立的保险控制通道，避免地面测试阶段的误触发风险，回路接线端子全部采用带锁扣的接插件，能够承受火箭发射阶段15g量级的冲击过载，不会出现飞行过程中接插件松脱的故障。电源管理模块布置在板卡侧边靠近电源输入接口的位置，尽可能缩短大电流供电路径的走线长度，减少线路压降，模块本身做了灌封加固处理，能够适应发射阶段的强振动环境，

　　输入电压范围覆盖12V到24V的常用箭上电池供电区间，可直接适配不同容量的锂聚合物电池组，不需要额外搭配电源转换模块。从实际应用场景来看，这类集成化航电板卡主要面向小型业余探空火箭、高校航天类赛事参赛火箭、低成本技术验证火箭的研发场景，相比分立式的航电组件，集成化设计能够大幅压缩电子舱的占用空间，降低箭上电缆网的布线复杂度，减少装配过程中的接线错误率。板卡上的对外接口全部沿板边单侧布置，对应电子舱的穿舱连接器安装位置，装配时所有外接线缆都可以从同一侧走线，不会在舱内形成杂乱的线束，既方便总装阶段的接线检查，也能避免线束杂乱带来的电磁干扰问题。设计阶段针对箭上的热环境做了针对性优化，功率器件全部布置在板卡靠近舱壁的一侧，

　　可通过导热垫将器件工作产生的热量传导到箭体金属舱壁上散出，不需要额外加装散热片，进一步压缩了板卡的整体占用空间，板卡表面的阻焊层采用哑光黑色处理，减少舱内光学传感器拍摄时的反光干扰，方便搭载的相机记录舱内设备工作状态。在安装兼容性上，板卡的整体厚度控制在1.8mm，接插件的最高凸起高度不超过12mm，安装后板卡正面与舱内其他设备的预留安全间隙不小于5mm，即使飞行过程中出现一定的结构形变，也不会出现板卡与其他部件磕碰的问题。板载的存储模块采用独立的减震安装座固定，能够承受飞行阶段的冲击与振动，保证飞行过程中采集的加速度、角速度、气压高度等数据能够完整记录，不会因为振动出现存储数据丢失的问题。遥测发射模块布置在板卡靠近天线安装座的角落，射频走线做了50欧姆阻抗匹配，尽可能缩短射频走线长度，减少信号衰减，保证地面遥测站能够稳定接收箭上回传的实时飞行数据。
