小型四旋翼迷你飞行无人机结构设计

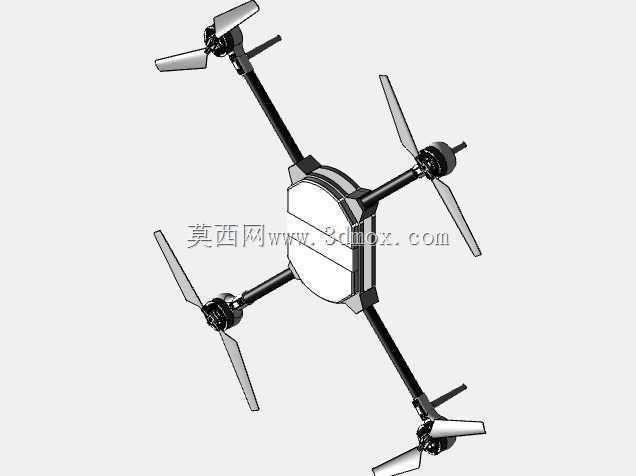

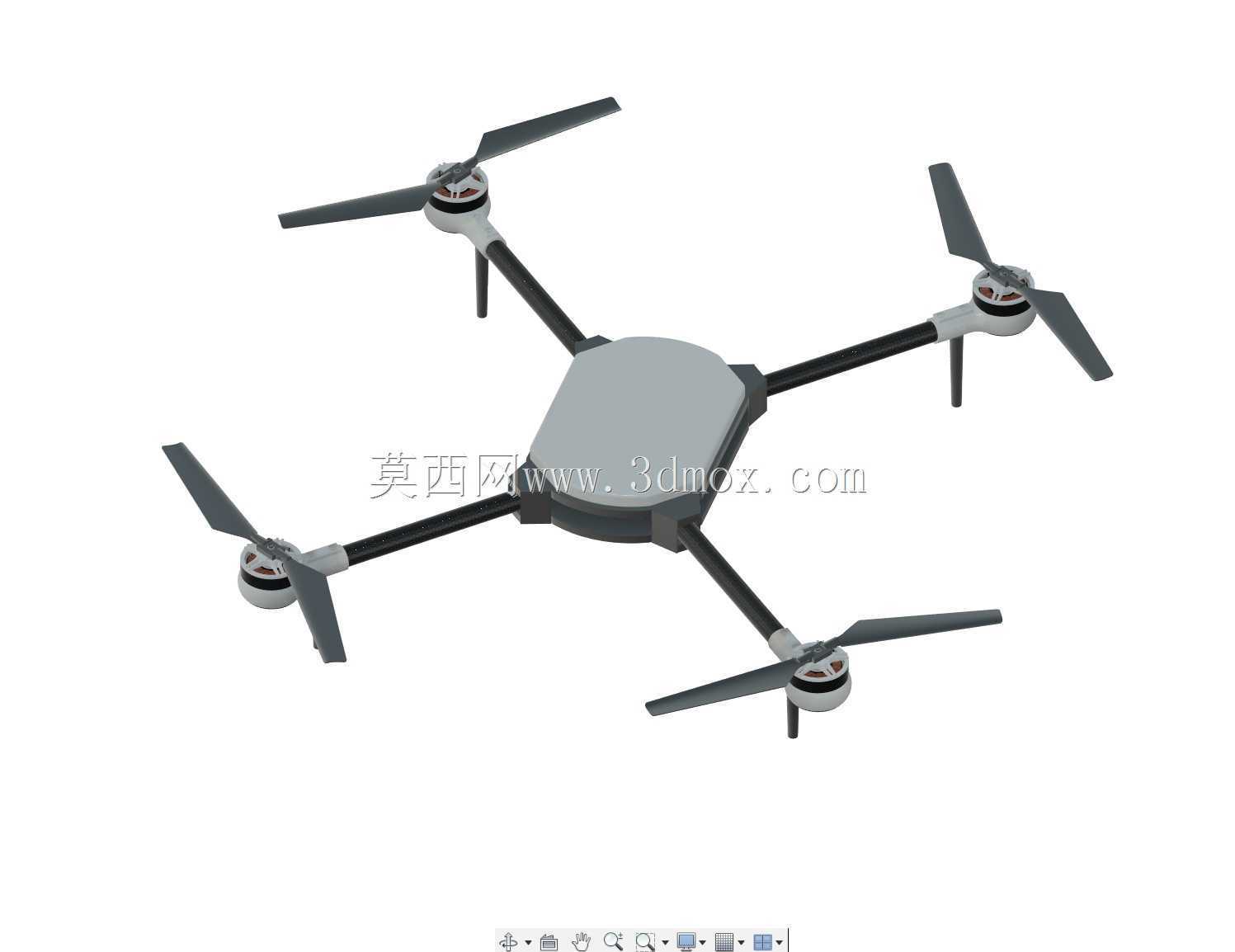

　　这款四旋翼迷你飞行无人机的结构设计，首先围绕低空近距作业的实际场景展开，日常可用于狭小空间巡检、近距影像采集、室内外短距飞行测试等场景，相比大尺寸多旋翼机型，它的结构紧凑度更高，能够在楼道、设备间隙、林间窄道等常规无人机无法进入的区域完成飞行任务，适配对起降空间要求严苛的使用需求。从功能特性来看，整机采用四轴X型布局，四个旋翼支臂呈中心对称分布，这种布局的优势在于飞行姿态调整时的力矩输出更均衡，悬停状态下的稳定性更好，单支臂末端的电机安装座预留了标准的电机固定孔位，可适配常规微型无刷电机的安装尺寸，支臂与中心主机身采用快拆式衔接结构，日常收纳时可以将支臂折叠或拆卸，大幅缩小收纳体积，方便外出携带。中心主机身采用扁平化圆角方形设计，

　　上壳与下壳通过卡扣加螺丝的方式组合，内部预留了飞控板、电池、信号接收模块的安装腔体，腔体内部设置了多处定位筋位，能够直接对电路板、电池等部件进行限位，减少额外固定件的使用，同时机身外壳的边缘做了圆弧过渡处理，既能够降低飞行过程中的风阻，也能避免尖锐边角在碰撞时造成结构损坏或者人员划伤。旋翼部分采用两叶螺旋桨设计，每个旋翼的旋转平面与支臂保持垂直，相邻旋翼的旋转方向相反，以此抵消飞行过程中的自旋力矩，保证飞行航向的稳定性，螺旋桨与电机输出轴采用快拆式卡扣连接，更换桨叶时无需额外工具，能够快速完成维护更换。从设计思路层面，整机优先考虑结构轻量化与结构强度的平衡，支臂采用中空结构设计，在保证支臂抗弯强度的前提下尽可能降低结构重量，

　　减少飞行过程中的动力负载，中心机身的外壳壁厚控制在合理区间，既能够承受日常起降的冲击载荷，也不会因为壁厚过大增加不必要的重量。外形尺寸方面，整机对角旋翼的轴距控制在迷你机型的常规区间，机身主体的长宽尺寸小于成年人手掌大小，能够在狭小空间内灵活转向，安装边界上，机身上下壳合模后预留了摄像头安装位，可根据使用需求加装微型摄像头模块，机身底部预留了电池仓的开口，电池采用插拔式安装，更换电池时无需拆解机身外壳，支臂末端的电机座预留了电调的安装空间，走线可以通过支臂内部的中空通道直接连接到中心机身的飞控板，避免线材外露影响飞行气动效率，也减少线材被螺旋桨打到的风险。实际使用中，这种迷你四旋翼无人机的起飞重量较轻，对动力系统的负载要求更低，

　　相同容量电池下的续航时间相比同级别非优化结构机型更长，机身底部预留了起落架的安装孔位，可根据使用场景选择加装轻量化起落架，起降时能够避免机身底部直接接触地面，保护摄像头与机身外壳。结构设计过程中，对每个支臂的受力情况做了针对性优化，支臂与中心机身的衔接位置做了加厚处理，能够承受飞行过程中电机转动带来的振动载荷，避免长期使用后衔接位置出现疲劳断裂，机身内部的电池仓设置了缓冲泡棉的安装间隙，能够吸收起降时的冲击，避免电池因为剧烈震动出现连接松动。整体结构没有多余的装饰性部件，所有结构特征都服务于飞行功能与安装维护需求，每个部件的拆分都考虑了后期3D打印或者注塑加工的工艺可行性，部件之间的配合公差控制在常规加工精度可实现的范围，不需要特殊工艺就能够完成样机制作与组装，对于微型无人机的结构设计学习、小型飞行器二次开发都有实际的参考价值，能够直接作为迷你fpv无人机的结构基础进行功能拓展，根据不同的使用需求加装对应的功能模块，完成不同场景下的低空飞行作业任务。
