四旋翼消费级航拍无人机结构设计

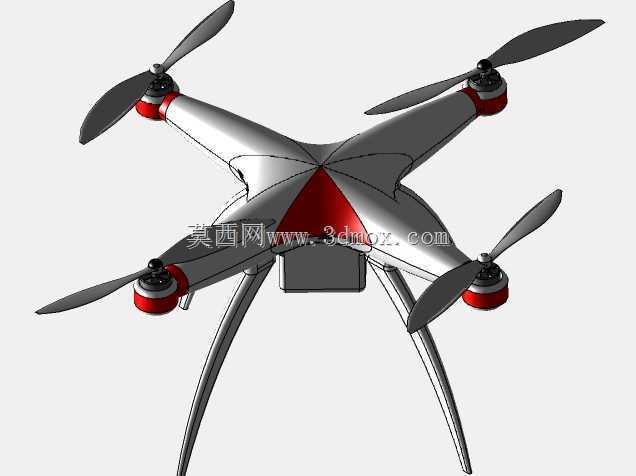

　　这款四旋翼飞行器的结构设计，首先围绕日常航拍、低空巡检这类高频应用场景展开，在做整机布局的时候，最先敲定的是X型四旋翼的基础构型——相比十字型布局，X型的前向视野遮挡更少，搭载前置摄像模块的时候，镜头的可视角度不会被机臂结构干扰，不管是面向普通消费者的户外航拍需求，还是面向小型作业场景的低空管线巡检、农田地块巡查，都能留出足够的设备安装空间。

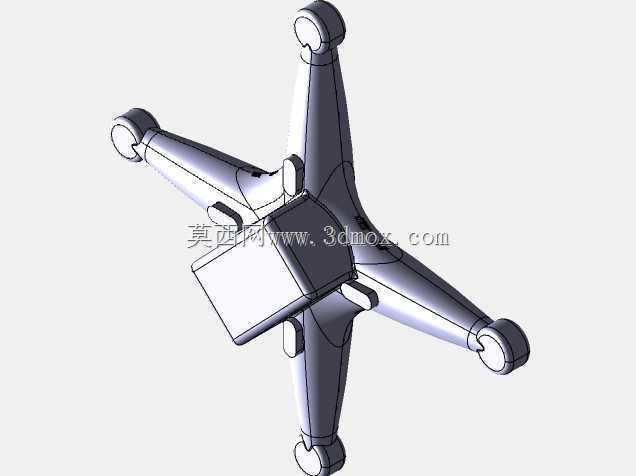

　　从功能特性来看，整机的机臂采用一体化流线型设计，没有多余的突出棱角，一方面是为了降低低空飞行时的空气阻力，减少不必要的动力损耗，延长单组电池的续航时长；另一方面，机臂末端的电机安装座做了下沉式定位设计，电机装配后转轴的垂直度公差可以控制在0.1度以内，能有效降低飞行过程中因为电机安装偏斜带来的震动，避免航拍画面出现果冻效应。机臂和中心机身的连接位置做了加强筋过渡，日常收纳或者轻微磕碰的时候，不会出现机臂根部断裂的问题，毕竟消费级无人机的使用场景大多在户外，难免遇到起降不稳碰到树枝、地面凸起的情况，结构强度的冗余设计是很有必要的。

　　设计思路上，中心机身的载荷舱做了分层布局，最上层预留了飞控板、GPS模块的安装位，中间层是电池仓，做了卡扣式的固定结构，更换电池的时候不需要额外工具，按压卡扣就能快速取出电池，电池仓的尺寸边界是按照常规3S锂电池的外形做的适配，周边留了2mm的间隙，既不会因为电池尺寸公差装不进去，也不会因为间隙太大导致飞行过程中电池晃动影响重心。最下层是云台安装位，预留了标准的减震球安装孔位，可以适配市面上主流的三轴云台，不需要额外做转接件就能直接装配。

　　外形尺寸方面，整机对角电机轴的轴距控制在350mm这个级别，属于便携级的四旋翼尺寸，日常携带的时候可以搭配普通的双肩包收纳，不需要专门的大型防护箱。机臂的厚度从根部到末端做了渐变设计，根部厚度8mm，保证和机身连接的结构强度，末端厚度4mm，在保证电机安装座强度的前提下尽可能减轻整机重量，整机的起飞重量控制在1200g以内，按照常规动力配置，单块2200mAh的电池可以实现18分钟左右的悬停续航。安装边界上，所有的电子设备安装位都做了定位柱设计，飞控、电调、接收机的安装孔位都是按照行业通用的孔距做的，装配的时候不需要反复测量定位，直接对准定位柱就能固定，能减少装配过程中的调试工作量。

　　另外在细节设计上，机身底部预留了起落架的安装孔位，用户可以根据使用需求选择加装固定起落架或者折叠起落架，起降的时候可以给机身下方的云台留出足够的安全距离，避免镜头碰到地面。机臂上的电调走线槽做了内嵌式设计，所有的连接线都可以藏在机臂内部，不会裸露在外面影响气动外形，也能避免飞行过程中树枝剐蹭到线材导致故障。整机的重心设计严格控制在中心板的几何中心位置，电池仓的位置特意做了居中处理，不管是搭载标准电池还是搭载稍微重一点的长续航电池，重心偏移量都不会超过5mm，能大幅降低飞控的校准难度，飞行过程中的姿态稳定性也更好。

　　从实际使用的角度出发，这款结构设计没有追求过于激进的轻量化，而是在便携性、结构强度、维护便捷性之间做了平衡，比如机臂如果出现损坏，可以单独更换单个机臂，不需要更换整个中心机身，后期的维护成本更低。电机安装座的位置做了走线孔，电机的三相线可以直接从机臂内部穿到中心舱的电调位置，走线更加规整，也能减少线材的电磁干扰，提升飞控和图传信号的稳定性。对于结构设计从业者来说，这个模型的布局逻辑很有参考价值，不管是做消费级航拍无人机的改型设计，还是做小型行业巡检无人机的基础平台，都可以在这个构型的基础上调整尺寸、拓展功能，比如在机身上方加装喊话模块、在下方加装抛投装置，中心板的预留空间都能满足扩展需求，不需要对整体结构做大的改动。
