双滑轮组五金吊装传动构件设计

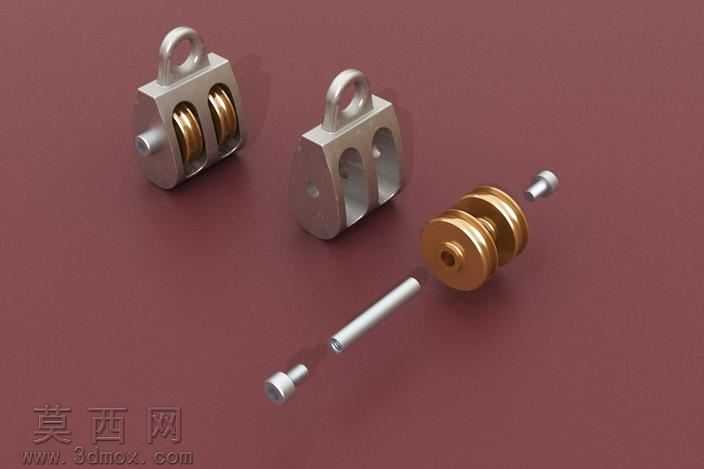

本作品为双滑轮组五金传动吊装构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工的公差配合标准，对各个零件的尺寸进行精准约束，确保装配后无干涉问题。整体模型包含滑轮支架、双槽铜质滑轮、销轴、轴端紧固件四个核心部分，建模时先绘制支架的二维轮廓草图，通过拉伸、切除、圆角等特征完成金属支架的主体造型，支架顶部设置一体化吊环结构，用于整体构件的挂载固定，支架两侧开设同轴销轴安装孔，孔位边缘做倒角处理，既消除加工锐边，也提升销轴装配的顺畅度。滑轮部分采用双槽并列结构设计，建模时先构建单槽滑轮的回转截面，通过回转特征生成单个滑轮基体，再通过线性阵列完成双滑轮的排布，滑轮槽的弧度经过反复调整，适配常规吊装绳索的曲率，减少绳索使用过程中的磨损。销轴部分采用阶梯轴结构设计，对应支架安装孔、滑轮内孔的尺寸做分段直径设置，轴端设置限位结构，防止滑轮工作过程中出现轴向窜动。材质渲染阶段，支架部分赋予哑光金属材质，模拟铸钢件经喷砂处理后的表面质感，调整材质的粗糙度与金属度参数，还原五金构件的真实金属光泽；滑轮部分赋予黄铜材质，调整材质的反射参数，呈现铜质零件温润的金属反光效果；销轴部分赋予亮面镀铬金属材质，与支架、滑轮形成材质质感的区分，提升整体渲染的层次感。渲染场景采用暗红色哑光背景，搭配柔和的三点布光，主光从侧上方照射，勾勒出零件的轮廓结构，辅光补充暗部细节，避免阴影区域死黑，顶光强化零件顶部的结构特征，最终渲染图清晰展现了双滑轮组的装配关系与拆分结构，直观呈现各个零件的形态与装配逻辑。设计过程中充分考虑双滑轮组的实际使用场景，在保证结构强度的前提下，对支架非受力区域做轻量化切除处理，既减少零件的材料消耗，也降低整体构件的自重，同时双滑轮的结构设计可以有效改变力的传递方向，提升吊装作业的省力效果，整体结构简洁可靠，符合通用五金吊装配件的设计规范，可用于起重传动、小型吊装设备的配套构件参考，也可作为机械基础件教学的演示模型使用。
