碟形反重力推进航天器结构造型

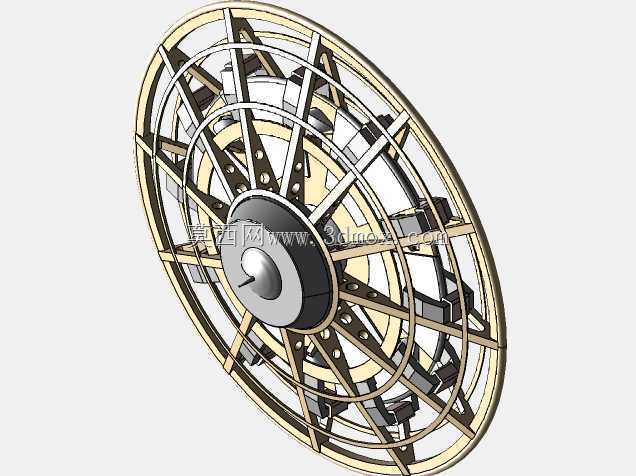

　　这套碟形推进载具的三维结构，最直观的价值在于把概念草图中的环形承力逻辑拆成了可检查、可装配的实体关系。整体外轮廓采用扁平圆盘布局，中心为集中式动力与功能舱，外圈由多层同心环、径向支撑梁和周向连接构件交织成笼式骨架。与常规筒状飞行器不同，该造型没有明显的机头、机尾和机翼边界，径向尺寸远大于轴向厚度，结构在圆周方向上近似对称，适合表现全向姿态调整、垂直起降和低扰动悬浮一类的工作场景。

　　从工程建模角度看，圆盘主体不能只按外观曲面处理。外层大环承担整体轮廓约束，内部多圈环梁将盘面划分成若干扇形分区，径向梁从中心舱向外辐射，承担弯矩传递和模块定位。每一根梁在环与环交叉处都需要保留连接关系，若直接用单根实体扫掠，后期修改环距或梁宽会牵动大量特征；更稳妥的做法是先建立基准轴线、同心圆和径向角度平面，再以骨架线驱动梁体截面，使承力构件随布局参数联动。模型中可见的镂空区域并非单纯装饰，它们对应设备舱、电磁组件、散热通道或维护开口，能够在视觉上减轻封闭圆盘的厚重感，也为后续布置内部功能件预留空间。

　　中心舱是整个结构的装配基准。其前端设置锥形突出部，后部与圆盘骨架相连，外形接近短圆柱与回转锥面的组合。实际设计时，应把中心舱轴线作为整机主基准，径向梁均从该舱外壁或连接法兰出发，外圈环梁再围绕同一轴线定位。这样处理后，盘体的同心度、梁系夹角和外部包覆件的安装边界都能保持一致。若用于概念展示，中心舱可承载乘员、控制单元、能源模块或主推进器；若用于机构原理验证，则可在其内部放置旋转质量、电磁线圈、配重调节机构等示意组件。

　　周向布置的块状功能件是模型中很关键的细节。它们分布在骨架扇形格内，外形近似矩形箱体，通过支架与环梁连接。工程上这类构件可以理解为沿圆周均布的功能模块：既可表示电磁发生单元，也可表示姿态控制配重、储能组件或散热模块。由于数量多、位置重复，建模时不宜逐个独立绘制，应先完成一个扇形分区内的模块和支架，再按圆周阵列生成其余部件。阵列前要确认模块与相邻梁体之间留有装配间隙，避免视觉上互相穿插；阵列后再针对局部连接座补充紧固件、垫块或卡扣结构，使模型既有规律又不显机械重复。

　　外形尺寸与安装边界需要围绕圆盘包络展开。该载具的最大占用空间由外圆环直径和中心舱轴向高度共同决定，运输、停放或展示时不能按普通车辆的长宽矩形估算，而应采用圆柱包络判断回转空间。盘体下方若设置着陆支撑，支撑点应尽量靠近外圈或径向梁交汇处，使中心舱不直接承受地面冲击。若模型用于展厅布置，还要预留观众观察距离，因为碟形结构的细节集中在盘面径向骨架上，俯视和斜俯视才能看清环梁关系；若用于动画仿真，则需定义盘体法线、中心轴线和周向模块编号，便于后续做旋转、倾斜、悬停等动作。

　　设计思路上，该结构强调“环形承载、中心集中、周向均衡”。外圈提供形状和防护边界，中层环梁提高盘面刚度，径向梁把外载传递到中心舱，周向模块则维持质量与功能的对称分布。与单体厚壳相比，这种笼式骨架能在相同外形尺寸下暴露更多结构层次，便于讲解内部布置；与完全桁架化结构相比，多层圆环又能保持碟形飞行器的识别度。建模时应注意金属梁件不宜全部采用等宽截面，主承力路径可略宽，次级支撑可稍窄，中心连接座需要增加圆角或加强肋，避免应力集中处出现尖锐转折。

　　在实际应用场景中，这类模型可服务于科幻载具概念设计、航空航天科普展示、虚拟仿真道具、特种飞行器原理教学以及结构装配练习。它不追求按现有航空产品直接加工，而是提供一种可讨论的机械载体：如何在圆盘内布置动力模块，如何让周向构件便于拆装，如何通过骨架开孔降低视觉重量，如何在中心舱与外圈之间建立清晰基准。对于三维建模从业者来说，练习重点不在单一曲面是否光滑，而在大量重复构件的层级管理、环形阵列的装配约束、镂空骨架的厚薄关系以及整体比例是否稳定。

　　细节处理上，外圆环可采用略厚的截面形成防护边，内部环梁依次减薄，径向梁在穿过环体处保持连续；块状模块表面可增加小凹槽、端盖或接线位，使其区别于简单方块。中心锥形头部应保持回转面光顺，与圆柱舱段交接处设置过渡圆角。盘体后侧若需要表现推进接口，可沿轴线增加环形喷口或散热栅格，但不宜破坏原有圆盘轮廓。整体配色上，金属骨架与深色功能件形成明暗对比，能够突出环形结构层次；若进入工程评审阶段，则可按材料分区赋予铝合金承力件、复合材料包覆板和电磁组件外壳等不同外观，使概念模型进一步接近可讨论的设计方案。
