安东诺夫An-72短距起降运输机三维数模

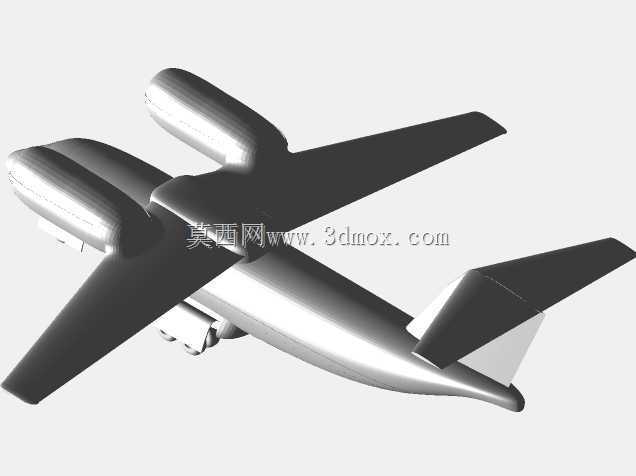

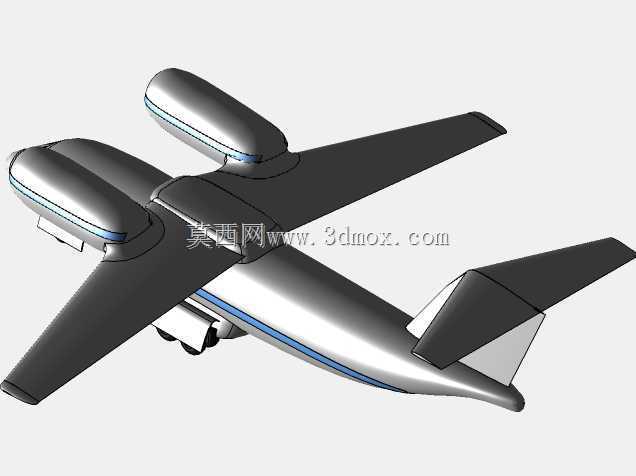

　　做航空装备三维建模这行快十二年，经手的运输类航空器数模少说也有三四十套，安东诺夫An-72的结构特征辨识度一直很高，这次拆解建模的时候，最先注意到的就是它一反常规的发动机翼上安装布局，和常规翼下吊挂发动机的运输机设计逻辑完全不同。很多刚接触航空结构的建模师容易把这个布局当成设计失误，实际在做短距起降工况适配的时候，这个布局的巧思才会体现出来：发动机尾流直接吹过机翼上表面和襟翼区域，利用康达效应把高速气流附着在翼面，能在极低进近速度下获得远超常规布局的升力系数，刚好适配冻土带、简易野战跑道这类没有长距铺装道面的起降场景，苏联时期远东、西伯利亚区域的偏远哨所补给，很多时候就是靠An-72完成的，不需要长跑道，甚至压实的冻土平地就能完成起降作业。

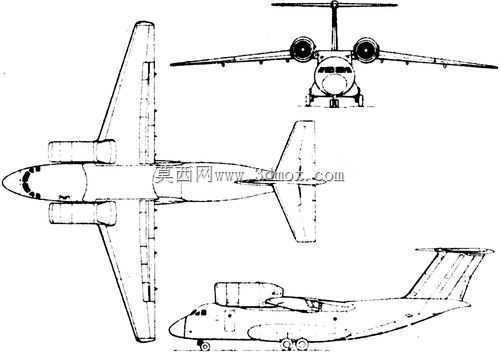

　　建模过程中核对结构边界的时候，能发现整机的尺寸控制完全围绕短距起降的核心需求做了取舍：机身主体截面为宽体增压舱设计，货舱段的净宽度能满足轻型战术车辆、标准集装货板的直接装卸，后舱门采用整体跳板式设计，打开后可直接与地面装卸坡道对接，不需要额外的地面装卸设备，这一点在无保障的野外场地实用性极强。主起落架采用多轮小胎压设计，轮胎接地压强控制在极低水平，避免在松软道面出现机轮下陷的问题，起落架舱的整流包完全贴合机身侧面曲线，没有额外的突出结构，既降低了飞行阻力，也避免在简易跑道起降时飞溅的碎石打坏起落架结构。

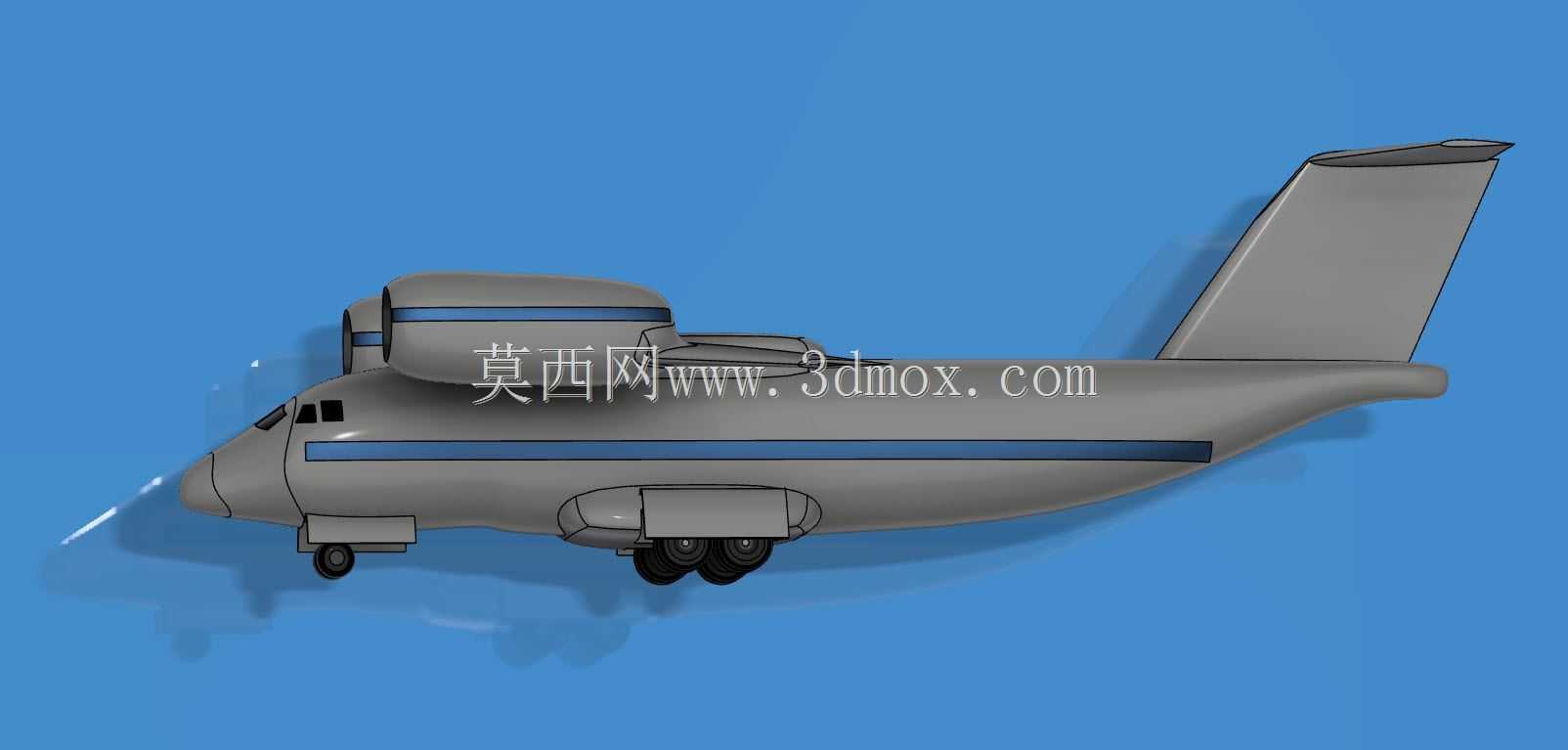

　　尾翼部分采用高置T型尾翼布局，刚好避开翼上发动机的尾流直接冲刷区域，保证在大迎角起降状态下，平尾依旧能获得稳定的舵效，不会因为发动机尾流的干扰出现操纵效率骤降的问题。机身侧面的客货混装舷窗布局也做了还原，前侧驾驶舱的风挡框架做了抗鸟撞的加厚结构设计，风挡角度经过优化，能在低空低速飞行时减少反光干扰，提升机组在复杂地形起降时的视野。

　　做结构分层建模的时候，特意把发动机短舱和机翼的连接段做了单独的子装配体处理，这个位置是整机受力最复杂的区域之一：发动机运转时的振动、尾流带来的高温热载荷、起降时的冲击载荷都会在这个连接点叠加，实际结构里这里采用了高强度钛合金与铝合金的混合铆接结构，建模时保留了连接肋的加强筋细节，方便后续做有限元受力分析的时候直接调用。机翼的增升装置做了分段还原，襟翼、缝翼的偏转角度范围完全按照实际维护手册的参数设置，在做起降状态的运动仿真时，可以直接驱动舵面偏转，模拟不同襟翼角度下的整机气动外形变化。

　　很多人会好奇为什么An-72的发动机进气道尺寸偏大，实际这是为了适配高海拔、严寒区域的起降需求，更大的进气道余量能避免进气道结冰导致的发动机进气量不足，同时进气道前缘做了电加热除冰的结构预留，建模时也还原了进气道内部的导流叶片结构，这些细节在做整机内部流场仿真的时候是必不可少的参考。机身尾部的尾椎部分集成了辅助动力单元的排气口，在地面发动机未启动的时候，APU可以直接为货舱提供供电、供气支持，不需要依赖地面电源车，进一步降低了对地面保障设备的依赖。

　　实际应用场景里，这款机型除了常规的货运补给，还可以快速改装成前线搜救、极地科考、要员运输等不同构型，建模时保留了机身内部的座椅安装导轨、货舱系留挂点等接口结构，只需要替换内部的子装配体，就能快速生成不同任务构型的数模，不需要重新做整机的结构重构。机身蒙皮的分块完全按照实际制造的铆接分块还原，每一块蒙皮的接缝、铆接点位都做了对应，方便后续做渲染、出工程图的时候直接标注蒙皮的分件编号，匹配实际生产的制造流程。

　　在做整机安装边界核对的时候，特意验证了地面状态下的货舱门开启净空、起落架压缩后的整机高度、发动机尾流的地面影响范围这些实际使用中必须考虑的参数，避免数模出现结构干涉、边界不符的问题。比如货舱门完全打开时，跳板末端与地面的夹角刚好满足轻型车辆直接驶入的坡度要求，不会出现角度过大导致车辆托底的问题；主起落架完全压缩时，机腹与地面的净空高度足够在简易道面避开凸起的石块、冻土块，不会出现机腹擦地的情况。这些细节如果只是做外观渲染很容易被忽略，但对于做结构设计、场景仿真的从业者来说，这些边界参数的准确性直接决定了数模能不能用于实际的项目论证。
