方形法兰安装步进电机结构三维设计

　　在自动化产线传动、小型数控设备进给、精密检测平台位移驱动这类场景里，这类方形法兰安装的步进电机是出镜率极高的动力执行部件，很多刚接触结构选型的工程师容易只看扭矩参数忽略安装边界的匹配，最后出现装配干涉、轴系对中偏差的问题，这个三维模型完整还原了电机本体的所有装配特征，能直接用于设备布局阶段的干涉校验。从实际用途来看，这类电机主要负责将电脉冲信号转化为固定步距角的角位移输出，不需要额外的位置反馈元件就能实现开环定位，在负载扭矩匹配的前提下，重复定位精度可以满足大部分中低速传动场景的需求，常见于3D打印设备的轴系驱动、小型传送带的动力输入、自动化点胶设备的位移执行、电子元件分拣机构的动力源，相比同功率的伺服电机，它的结构更简单，驱动成本更低，不需要复杂的参数调试就能快速部署。

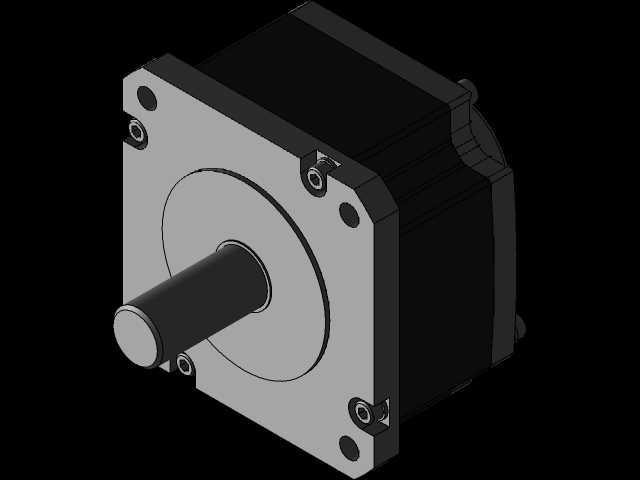

　　从功能特性上看，这个模型还原的电机采用方形端盖法兰结构，输出轴为单伸式光轴设计，轴端没有做键槽处理，适合采用抱紧式联轴器连接负载，能避免键连接带来的回程间隙，端面上的四个安装孔为沉头设计，安装时螺丝从法兰正面穿入，直接固定在设备的安装立板上，相比圆形法兰的抱紧安装方式，这种方形法兰的安装定位更可靠，承受径向负载时的连接刚度更好，不会出现长期运行后电机偏转移位的问题。

　　设计思路上，这类电机的本体采用叠片式定子结构，外部包裹方形金属壳体，后端预留了编码器安装位与接线出线空间，模型里还原了壳体侧面的接线盒固定特征、端盖与壳体连接的内六角螺丝位置，还有输出轴根部的轴承位台阶，在做结构设计时，可以直接提取这些特征来匹配对应的安装支架、联轴器、护罩等周边零件，不需要反复测量实物尺寸。外形尺寸与安装边界方面，这类方形法兰电机的安装孔位遵循通用的工业安装标准，法兰端面到输出轴端面的伸出长度、轴径尺寸、安装孔的中心距都对应常用的机座号规格，模型里完整呈现了电机本体的最大外轮廓尺寸，包括后端盖的凸起部分、接线部分的外伸尺寸，在做设备布局时，可以直接把模型导入装配体，校验电机尾部与设备护板、走线槽的安全距离，避免出现安装后接线空间不足、尾部与其他部件碰撞的问题。

　　另外模型里还原了端面上的定位销孔特征，在高精度安装场景下，可以配合定位销实现电机与安装板的精准定位，消除螺丝间隙带来的同轴度偏差，输出轴的轴肩尺寸也做了准确还原，在选型联轴器的时候，可以直接参考轴肩直径来确认联轴器的避让空间，避免联轴器锁紧后与端盖发生摩擦。很多工程师在做小型设备设计时，容易忽略电机本体的散热筋结构，这个模型里也还原了壳体表面的散热特征，在做密闭设备腔室设计时，可以根据这些散热结构的位置预留对应的通风空间，保证电机长期运行时的热量能及时散出，避免过热丢步。从装配逻辑来看，电机的定子部分与前后端盖通过长螺丝贯穿连接，输出轴通过两端的轴承支撑在端盖上，模型里的各个连接特征都和实物一致，在做运动仿真的时候，可以直接给输出轴添加旋转副，模拟电机运行时的轴系转动状态，校验与周边传动部件的运动干涉，比如同步轮安装后的外轮廓是否会碰到设备的走线架、皮带张紧时电机本体的受力方向是否与安装螺丝的剪切方向匹配。
