电力变压器用弯曲多工位级进钣金模具

　　这套弯曲多工位级进模，是面向电力变压器钣金构件批量生产开发的专用冲压工装，核心适配变压器内部导电连接片、安装固定支架等薄钢板类零件的连续冲压加工，在变压器零部件量产线中承担从带料开卷到成品落料的全工序成型任务，替代传统单工序分散冲压模式，能大幅降低多工序定位误差带来的零件尺寸偏差，适配0.5-2mm厚度的冷轧钢板、镀锌钢板带料连续送进加工。

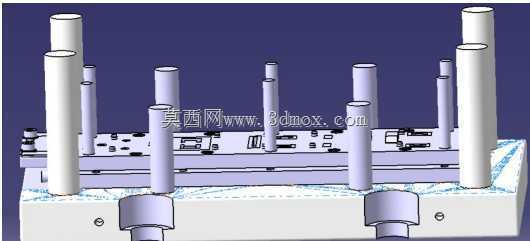

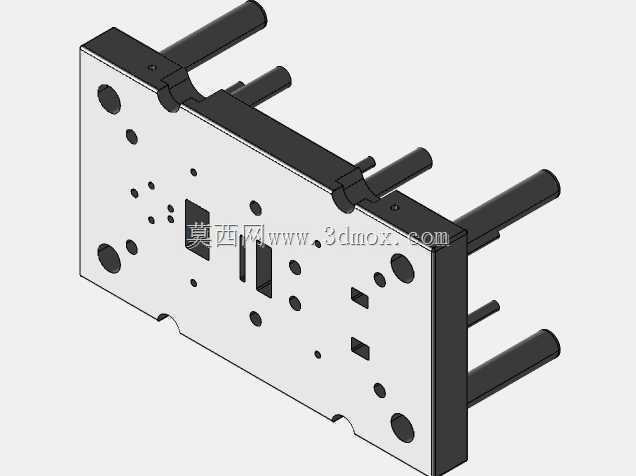

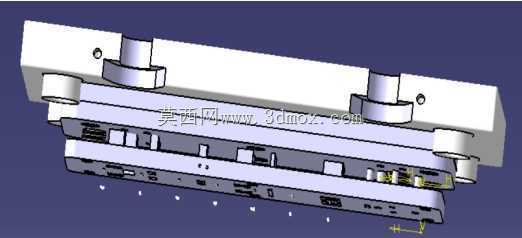

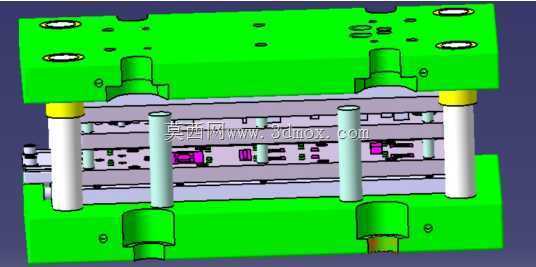

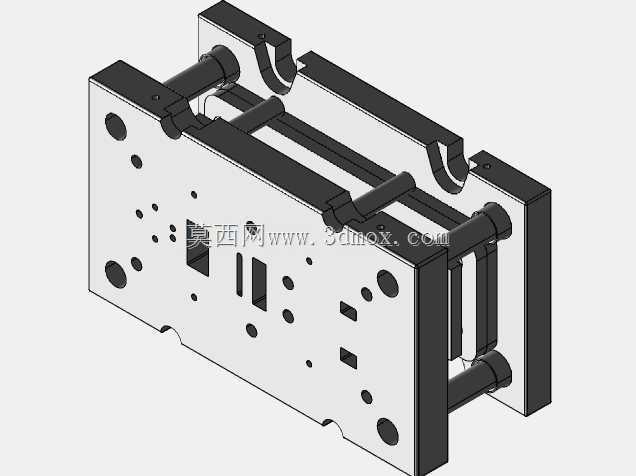

　　从结构布局来看，整套模具采用上下模座对合的标准冷冲模架结构，上下模座选用45号钢调质处理，保证长期冲压工况下的刚性与抗变形能力，模座上预留的6处吊装孔与安装定位槽，适配行业内通用的160t-250t开式压力机安装边界，模座周圈的导柱导套配合间隙控制在0.02mm以内，采用可拆卸式独立导柱结构，导柱表面做高频淬火处理，硬度达到HRC58-62，配合自润滑导套实现百万次冲压行程内的精准导向，避免连续冲压过程中上下模错位啃模。

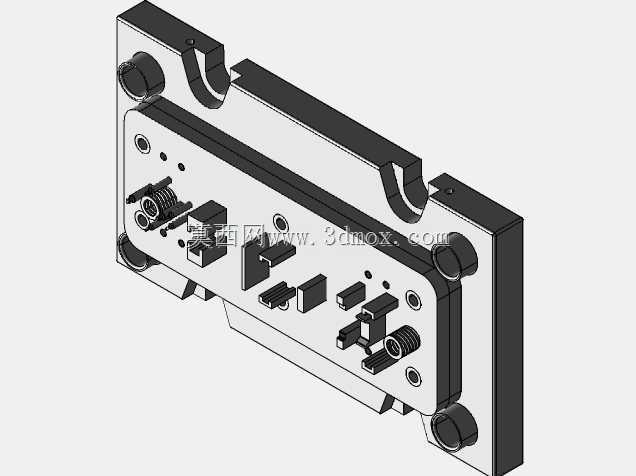

　　模具内部沿送料方向依次排布冲导正孔、冲裁外形余料、预弯、多次弯曲整形、空位、落料等多个工位，每个工位的凸模与凹模均采用快换式固定结构，方便生产过程中易损件的快速更换维护，其中弯曲工位的成型镶块采用Cr12MoV合金工具钢制作，经真空淬火后硬度达到HRC60-64，成型面做镜面抛光处理，减少板材弯曲过程中的拉毛缺陷，保证零件弯曲角度公差控制在±0.5°以内，弯曲面无明显褶皱与回弹超差问题。针对变压器钣金零件常见的多向弯曲特征，模具内设置了多组斜楔传动机构，将压力机的垂直冲压运动转化为水平方向的侧向成型动作，可在单次冲压行程内完成零件不同方向的弯曲成型，无需后续二次人工整形。

　　送料定位系统采用导正销配合侧刃粗定位的组合方案，带料初始送进时由侧刃冲出定距缺口实现步距粗定位，每个成型工位前设置弹性导正销插入带料上预先冲出的工艺孔内，实现精确定位，步距精度可控制在±0.01mm，保证各工位成型特征的位置度符合零件图纸要求。模具的卸料系统采用弹性卸料板结构，卸料板与凸模之间设置小导柱辅助导向，卸料力通过均匀排布的矩形弹簧提供，可在冲压完成后平稳将带料从凸模上卸下，避免带料变形影响后续工位送进，同时在弯曲工位设置局部压料装置，压住弯曲变形区周边的板材，抑制弯曲过程中的材料流动带来的孔位变形与平面翘曲问题。

　　在实际生产场景中，这套模具可搭配自动送料机实现无人化连续冲压生产，单分钟冲程次数可达30-45次，相比传统单工序模具生产效率提升4倍以上，同时减少了工序间零件转运与人工定位操作，降低了操作人员的劳动强度与生产安全风险。模具设计过程中充分考虑了变压器钣金零件的批量生产需求，所有易损的冲裁、成型镶块均采用标准化尺寸设计，可直接采购标准模配进行替换，减少模具维护的停机时间；模座上预留的安全检测传感器安装位，可接入冲床的安全控制系统，当出现送料不到位、叠料等异常情况时可自动停机，避免模具损坏。

　　从安装适配性来看，模具的闭合高度、模柄尺寸、安装槽位置均符合国内主流开式可倾压力机的安装参数，无需对现有冲压设备进行改造即可直接上机使用，上下模合模时的初始导入面做了15°倒角导向，方便模具安装时的快速对合，减少上机调试时间。模具内部设置了多组顶料机构，在落料工位将成型完成的零件从凹模内顶出，可搭配接料输送带实现成品零件的自动收集，避免零件掉落磕碰产生表面缺陷，满足变压器零部件对表面质量的严苛要求，适配电力行业对配件尺寸一致性、表面防护层完整性的质量标准。
