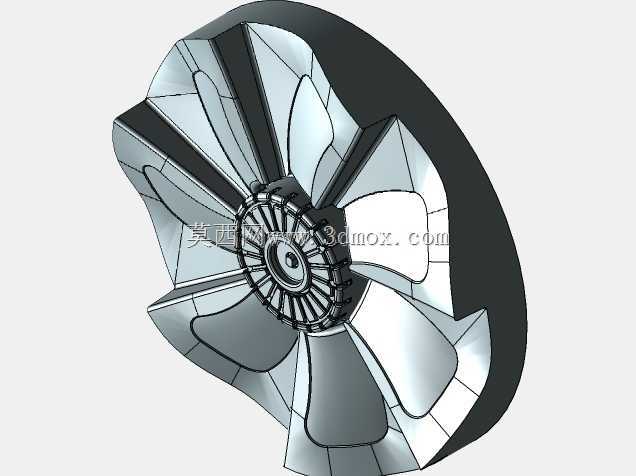

风扇叶片冲压成型模具冲头侧部结构

　　这套结构针对轴流风扇叶片的冲压成型工序展开，冲头侧部直接对应扇叶复杂曲面的成型工作面，在风扇量产线里承担把平板坯料一次压出带扭转弧度叶片轮廓的核心任务。日常家电散热风扇、工业通风机、设备冷却风道里的塑料或金属扇叶，很多都要靠这类模具完成型面塑造，冲头侧部的曲面精度直接决定每一片叶片的气动外形一致性。从结构上看，冲头侧部并非简单圆弧面，而是顺着扇叶从叶根到叶尖的扭转走向逐段变化：靠近中心轮毂的位置曲面收拢，和轮毂外圈的加强筋槽位衔接，叶片向外延伸时曲面逐渐展开，叶尖位置还要和模具外圈的挡边配合，保证冲压时坯料外缘不会起皱偏移。中心区域做了一圈放射状的卡槽结构，对应风扇轮毂端面的散热格栅与安装位成型，

　　冲头合模时这部分会同步压出轮毂的细部轮廓，不用后续二次加工。设计这套冲头时首先要匹配扇叶的脱模方向，侧部所有曲面都做了合规的拔模斜度，冲压完成开模时工件能顺着轴向顺利脱出，不会卡在型腔内拉伤叶片表面。叶根位置是冲压受力最集中的区域，冲头对应部位做了局部加厚，避免长期高频冲压后出现型面塌陷，曲面过渡处全部做成顺滑圆角，既防止坯料冲压时在转角处被撕裂，也能减少冲头自身的应力集中，延长模具服役寿命。安装边界上，冲头背部预留了和压力机滑块连接的装夹基准面，外圈轮廓和下模型腔的单边间隙按照板材冲压公差设定，侧部成型面的边缘超出扇叶最大外圆一定距离，给坯料定位留出压边空间。中心的成型凸台和机床主轴的同轴度基准做在同一安装端面上，

　　保证多腔冲压时每一片叶片的扭转角度偏差控制在允许范围内，不会出现扇叶动平衡超差的问题。实际投产调试时，先把冲头固定在滑块端面，打表校验侧部曲面的回转同轴度，再配合下模调整合模高度，冲压首件后检测叶片的型面弧度、叶尖平整度以及轮毂卡槽的成型饱满度，针对扇叶容易出现回弹的部位，冲头侧部还预先做了补偿曲面，抵消板材冲压后的回弹变形。这类模具结构不光用于金属风扇叶片的冲压，改造型腔曲面后也能适配风扇注塑模的模仁侧部设计，核心逻辑都是精准还原扇叶的三维扭转曲面，同时兼顾成型受力、脱模顺畅和长期量产的耐磨需求。冲头侧部的每一段曲面曲率都要和扇叶气动设计数据一一对应，哪怕局部曲面出现微小偏差，都会导致风扇运转时风量不足、噪音升高，

　　所以建模过程中要把叶片的气动曲面、模具拔模、冲压补偿三层几何关系融合在一起，既不能为了好加工破坏叶片原有型线，也不能只追求气动外形忽略模具的冲压工艺可行性。轮毂周边的放射状成型槽除了塑造风扇外观，还对应成品扇叶根部的加强结构，冲头在这部分的槽位深度要严格控制，太深会导致坯料冲压时破裂，太浅则成型后加强筋强度不足，风扇高速运转时叶根容易出现断裂风险。模具合模时冲头侧部和下模的贴合面沿整个叶片曲面均匀接触，不会出现局部间隙过大导致坯料起皱，也不会局部间隙过小挤伤模具工作面，整套结构在冲压工位上重复作业时，散热扇叶的成型尺寸一致性能够稳定保持，满足通风散热类产品批量装配的要求。
