150瓦高输出高架LED投光灯具结构设计

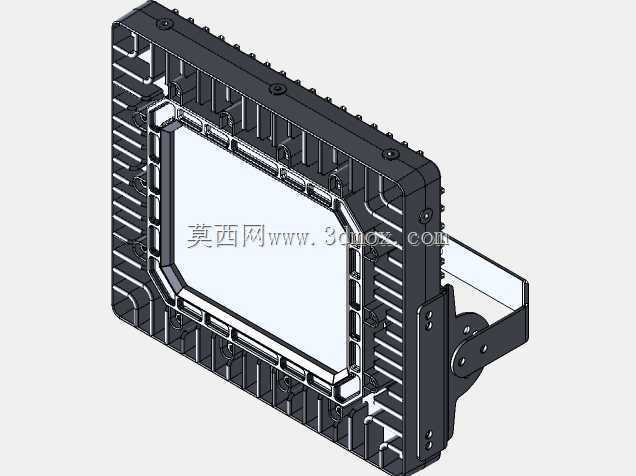

　　这款150W高架LED灯具的三维结构，核心面向工业厂房高顶空间、大型仓储库区、重载作业车间这类需要大范围高照度覆盖的场景做适配，区别于传统同功率金卤灯、高压钠灯的笨重结构，整体做了紧凑化的布局优化，在保证光效输出的前提下压缩了整机的安装占用空间。从结构组成来看，整机采用无铜铝合金压铸壳体，表面做粉末涂层处理，没有额外的喷漆工序带来的涂层脱落风险，壳体外侧一体化排布了密集的散热鳍片，鳍片的走向顺着空气自然对流的方向设计，没有做封闭的挡边结构，能让冷热空气在鳍片间隙形成顺畅的流通通道，配合LED光源基板与壳体之间的导热贴合设计，不需要额外加装主动散热风扇，就能把LED工作时产生的热量快速导出，保证光源结温控制在合理区间，匹配60000小时额定寿命下的流明维持率要求。

　　前端的透光部件采用聚碳酸酯透镜，透镜做了配光角度优化，能把17500流明的总光通量均匀投射到下方作业面，不会出现传统灯具中心亮度过高、边缘照度不足的问题，透镜和壳体之间采用嵌入式密封结构，配合耐老化硅橡胶密封圈，能满足工业场景下的防尘、防溅水要求，不需要额外加装防护外罩。灯具的供电模块内置在壳体后侧的独立腔体内，腔体和光源散热腔之间做了隔热隔断，避免光源端的热量传导到电源模块影响电容、驱动元件的使用寿命，驱动部分支持宽电压输入，适配100-277VAC、50/60Hz的供电场景，不需要额外搭配特殊规格的镇流器，直接接入工业现场常用的供电回路就能正常工作，减少了现场布线的配套成本。

　　安装结构部分做了多场景适配设计，悬吊式安装的配置预留了标准接线盒接口，配套的吊具吊架做了载荷冗余设计，能承受整机重量的5倍以上拉力，不会出现长期使用后松动脱落的风险；壁挂式安装的配置配套了可旋转的安装支架，支架和壳体之间采用齿盘啮合的锁紧结构，调整照射角度时只需要松开两侧的固定螺栓，就能在0到180度范围内调整俯仰角度，调整到位后锁紧螺栓就能依靠齿面的咬合力保持角度固定，不会因为现场的设备振动出现角度偏移。支架的安装孔位做了长圆孔设计，现场安装时可以抵消墙面或者安装面的孔位误差，不需要重新打孔就能完成对位安装，降低现场施工的难度。

　　从安装边界尺寸来看，整机的外轮廓没有突出的尖锐棱角，所有边角都做了R角过渡处理，在高空安装作业时不会划伤施工人员的线缆或者防护装备，后侧的接线腔预留了足够的接线空间，能容纳3根不小于2.5平方毫米的供电线缆做压接，接线端子采用防松脱结构，即使在有行车运行、设备冲压带来持续振动的车间场景下，也不会出现接线松动导致的接触不良问题。和传统同照度等级的气体放电灯具相比，这款灯具的整机重量降低了近40%，对安装面的载荷要求更低，不管是老厂房的原有照明点位改造，还是新厂房的照明系统新装，都不需要对安装点位的承重结构做额外加固。

　　结构设计上还考虑了后期维护的便利性，前端透镜的固定压圈采用快拆结构，不需要完全拆下整灯，只需要松开压圈的固定螺丝就能打开前端，完成光源或者透镜的更换，电源腔的盖板也采用了无工具快拆的卡扣设计，后期更换驱动模块时不需要携带专业工具，在高空作业平台上就能快速完成维护操作，减少维护停机的时间。壳体的散热鳍片做了防积灰设计，鳍片之间的间距不小于8毫米，长期使用后即使车间内有粉尘飘落，也能依靠自然的空气流动或者日常的清洁吹扫把积灰清理干净，不会因为鳍片间隙积灰堵塞导致散热效率下降。
