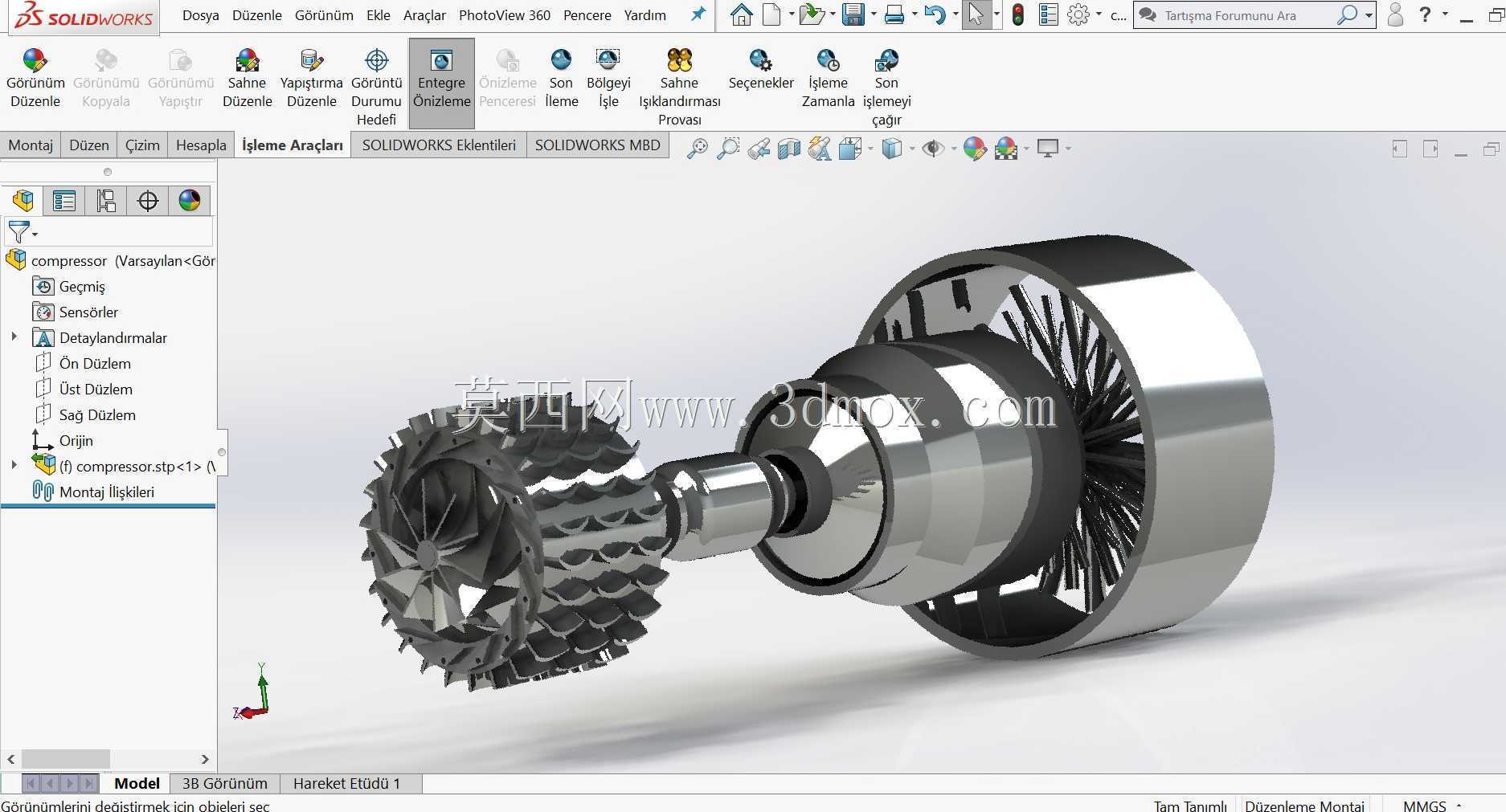

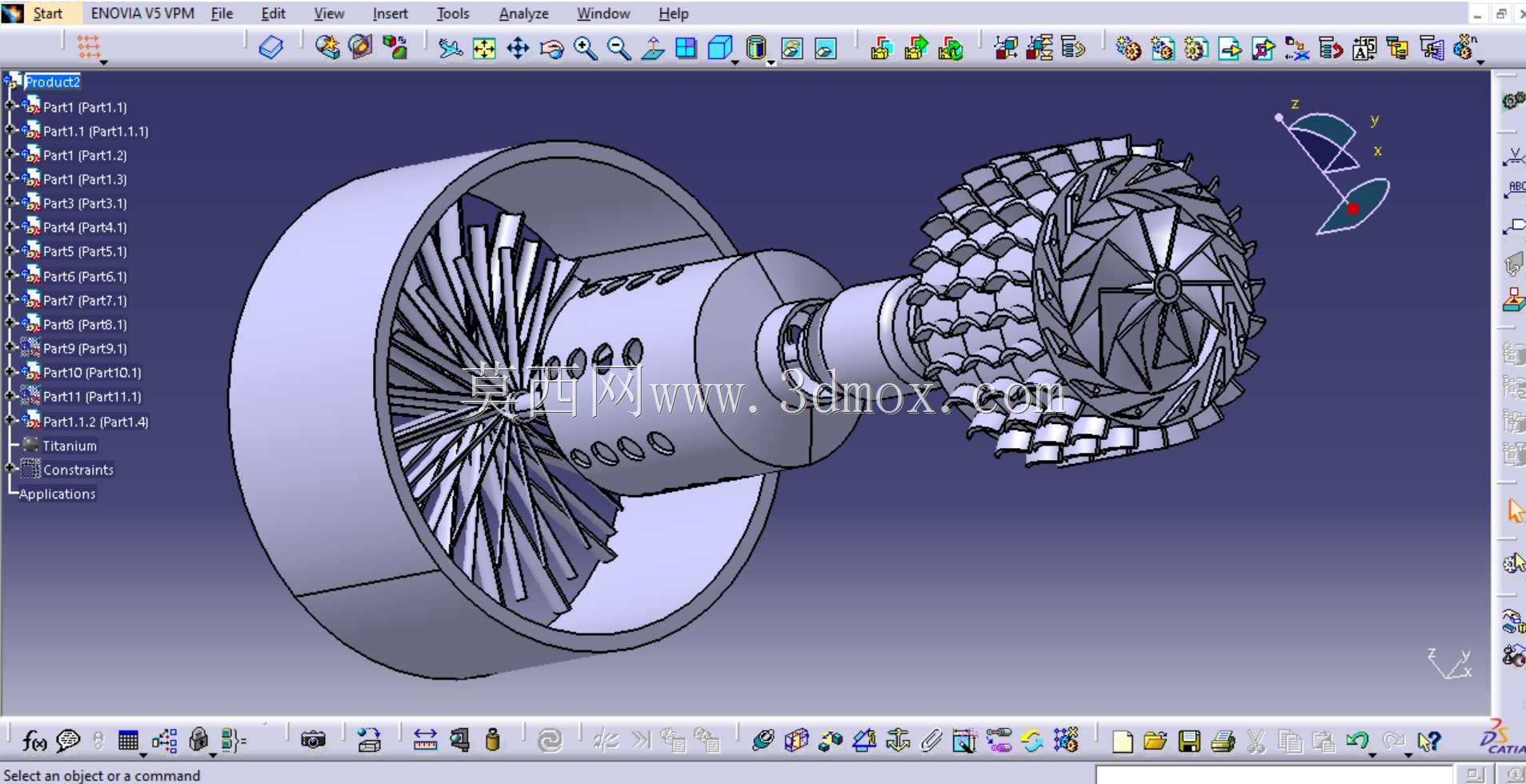

燃气轮机核心转子与涵道结构设计方案

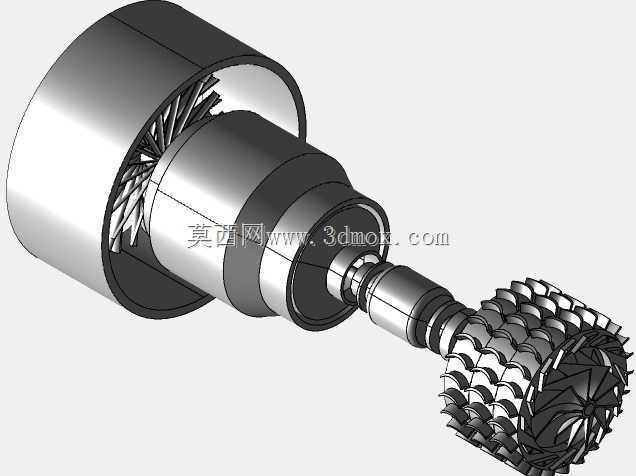

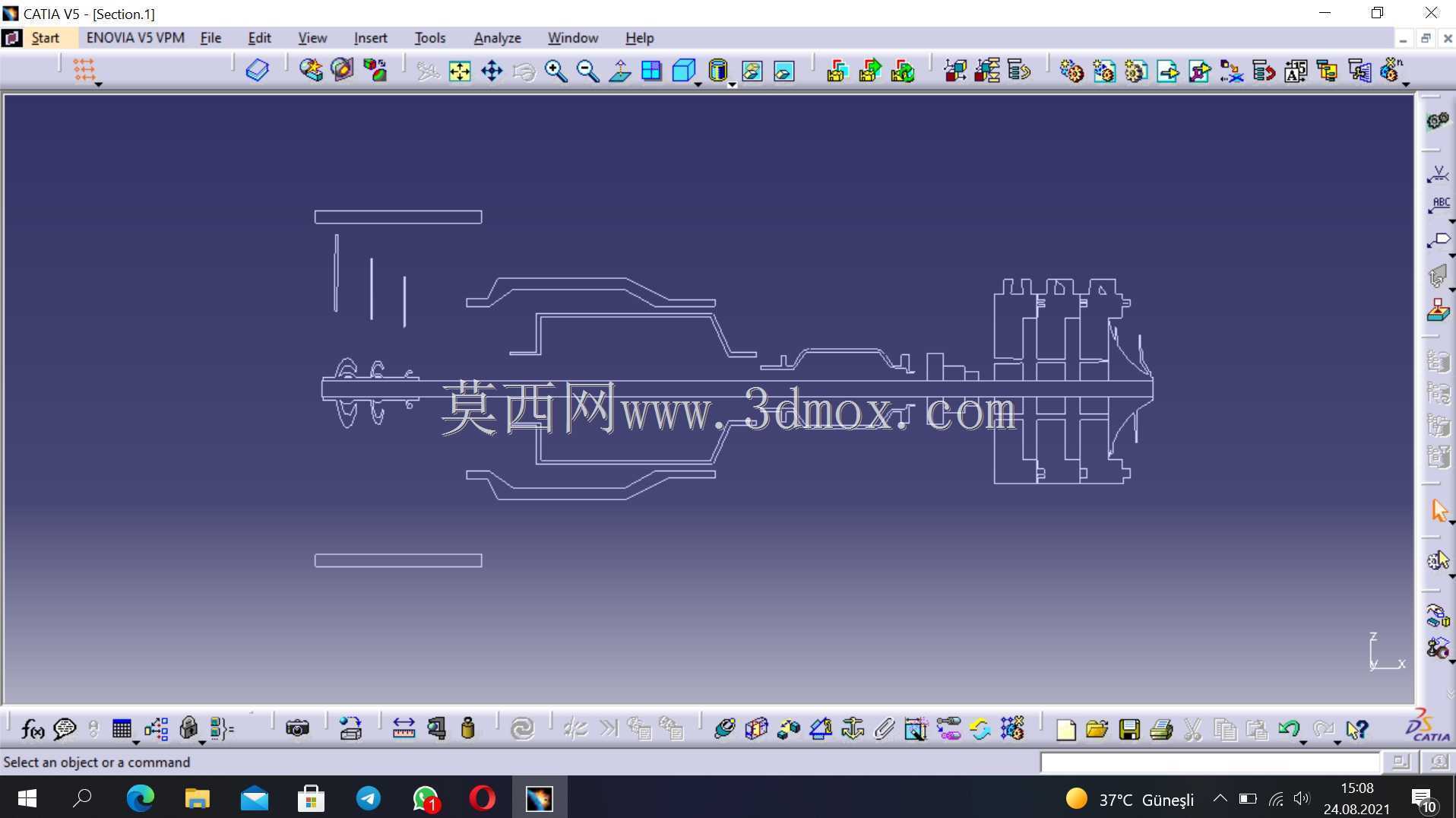

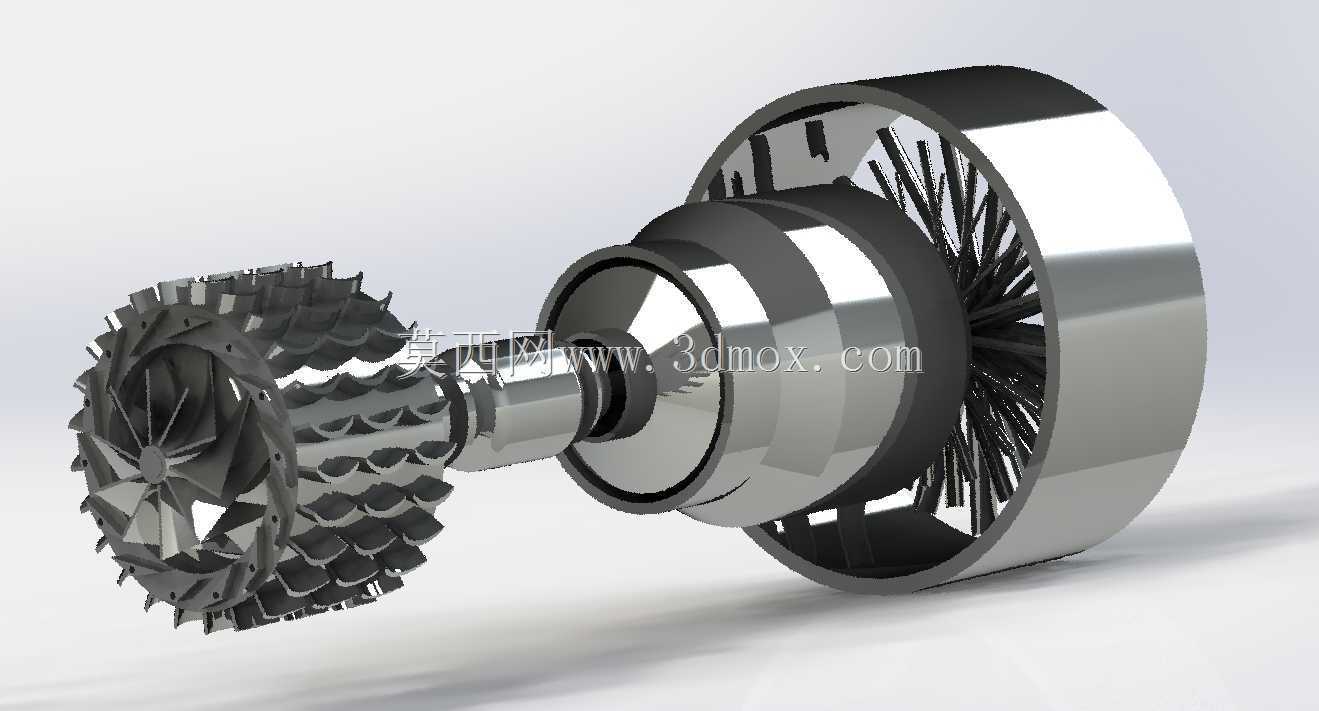

　　本次呈现的燃气轮机结构设计，核心围绕中小型分布式动力场景的实际需求展开，这类动力单元常应用于工业分布式供能、小型船舶辅助动力、移动式应急发电站等场景，需要在紧凑的安装空间内实现较高的能量转换效率，同时兼顾运维拆装的便捷性。从结构布局来看，设计采用单转子同轴布局，前端为轴流式压气机段，配套环形进气涵道，后端为向心式涡轮段，压气机与涡轮通过中间轴段刚性连接，整体转子支撑采用两点式支撑结构，靠近压气机端设置径向止推轴承位，涡轮端设置浮动径向轴承位，可适配高温工况下的轴系热膨胀位移，避免运行过程中出现轴系卡滞或振动超标的问题。压气机段的叶片采用等弦长扭叶片设计，叶根为燕尾型榫头结构，与轮盘上的榫槽实现间隙配合，装配时可单片更换受损叶片，

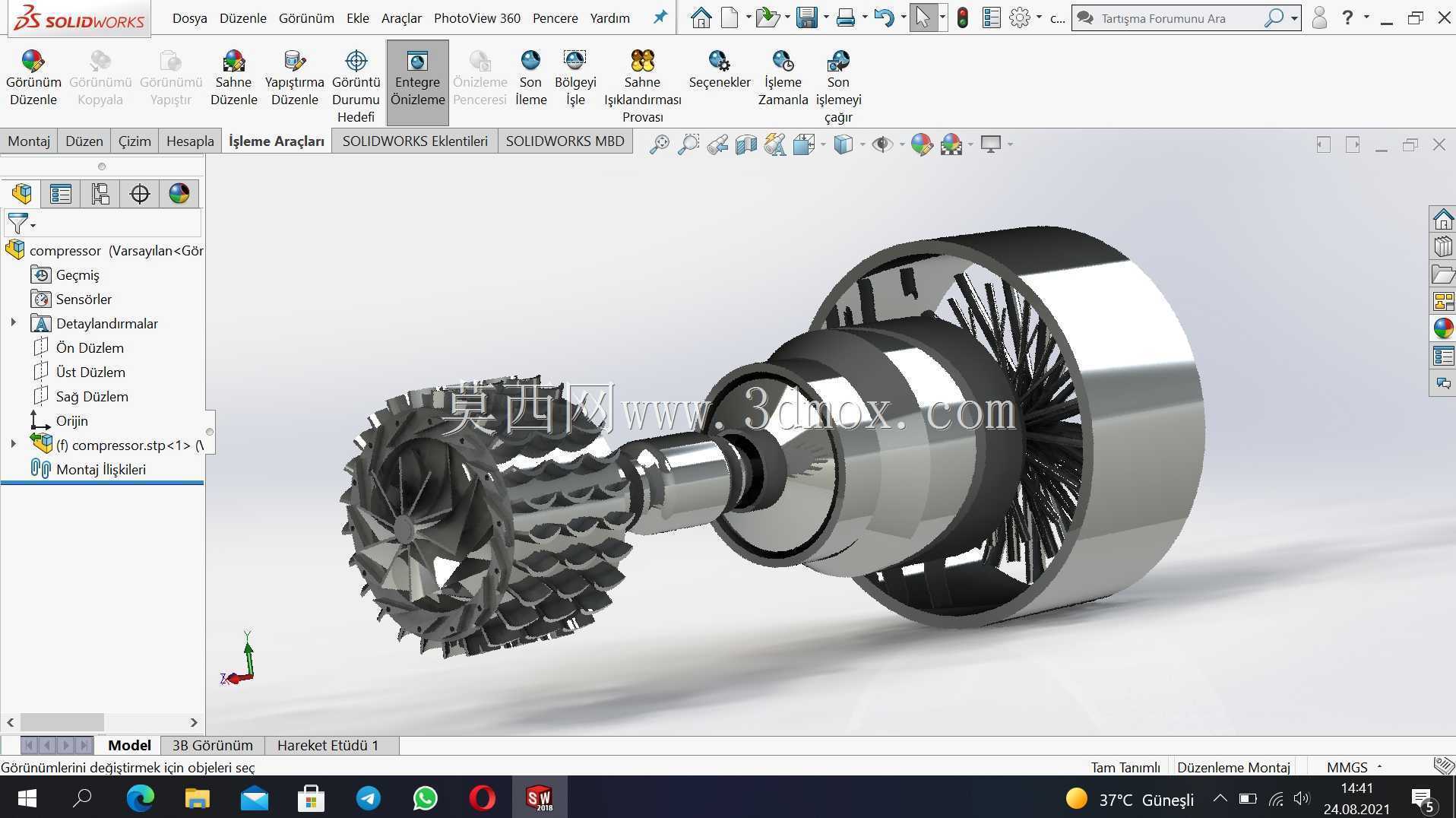

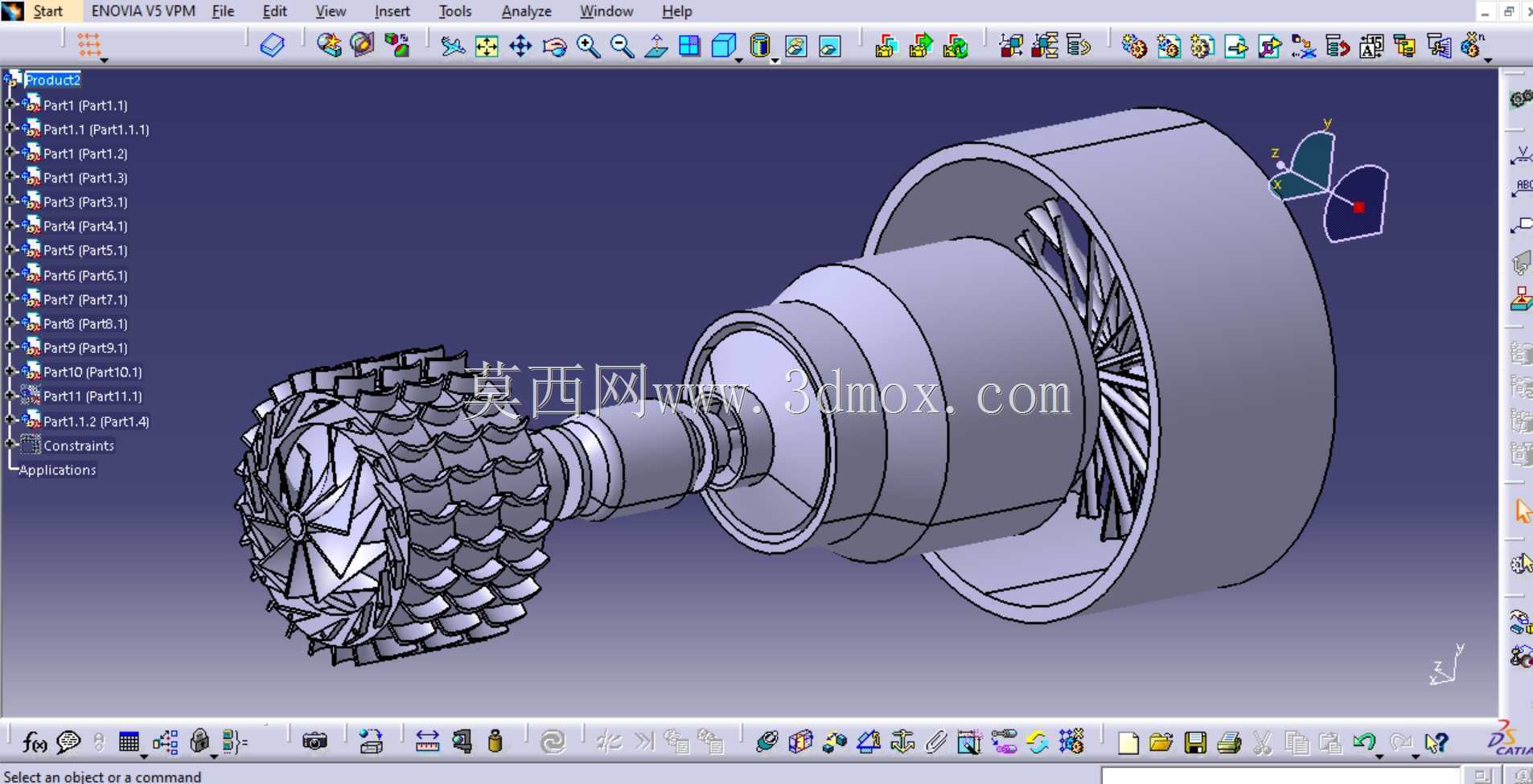

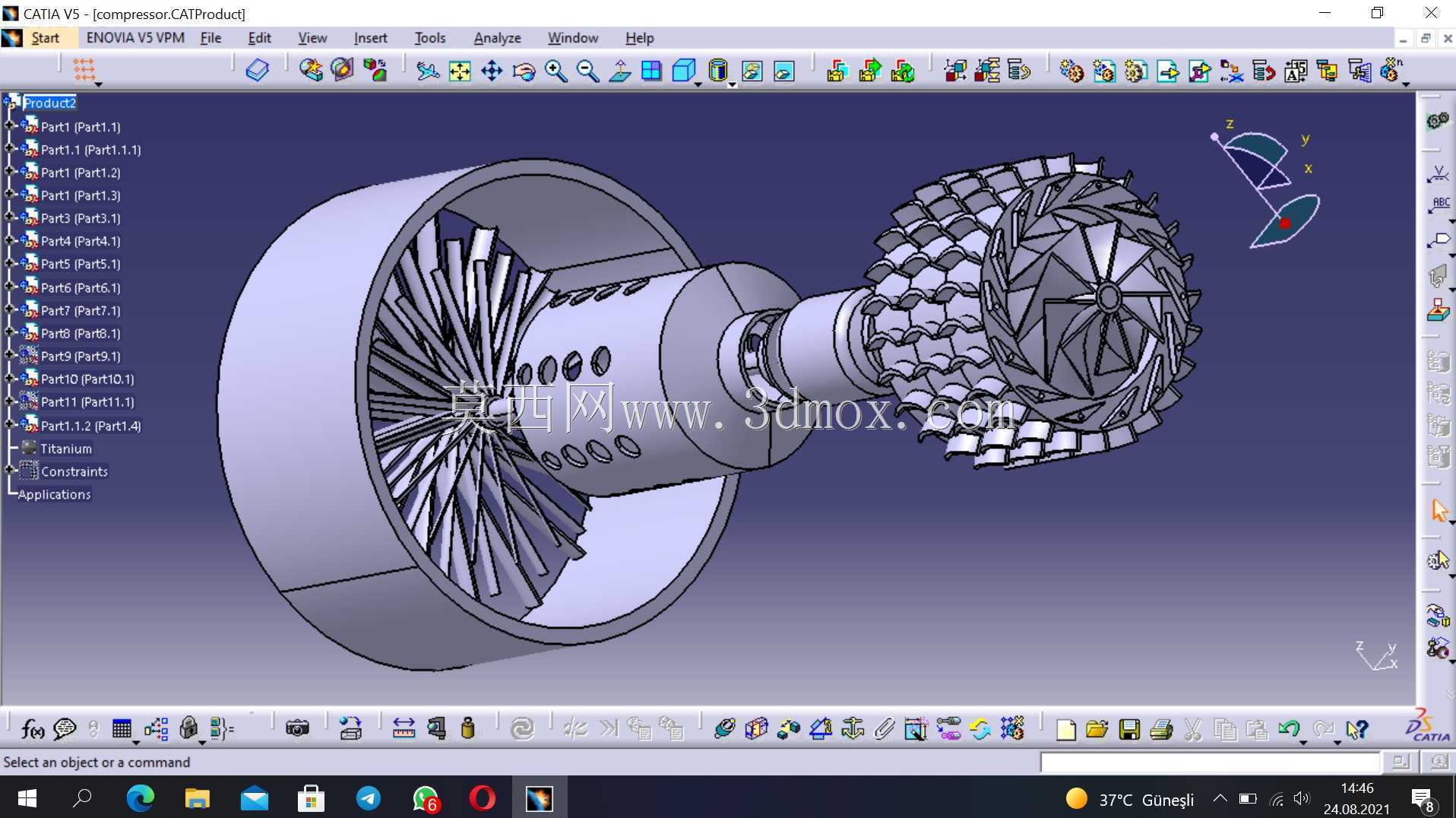

　　无需整体更换轮盘组件，大幅降低现场运维的成本与耗时；进气涵道采用收敛型环形流道设计，内壁面做流线型过渡处理，可减少进气过程中的涡流损失，提升压气机段的进气效率，涵道外壁预留了传感器安装座，可实时监测进气温度、压力与流场均匀性，为运行状态调控提供数据支撑。中间轴段采用空心轴结构，在保证轴系扭转刚度与抗弯强度的前提下，有效降低转子整体重量，减少启动过程的转动惯量，轴段表面均匀布置了多组冷却气孔，可将压气机端引出的高压冷却气导向涡轮端，对涡轮盘与叶片根部进行冷却，降低高温燃气对金属部件的热冲击，延长核心部件的使用寿命。涡轮段采用组合式叶轮结构，涡轮叶片采用带冠设计，叶顶冠部可形成周向密封结构，减少叶顶间隙的燃气泄漏，提升涡轮段的做功效率；

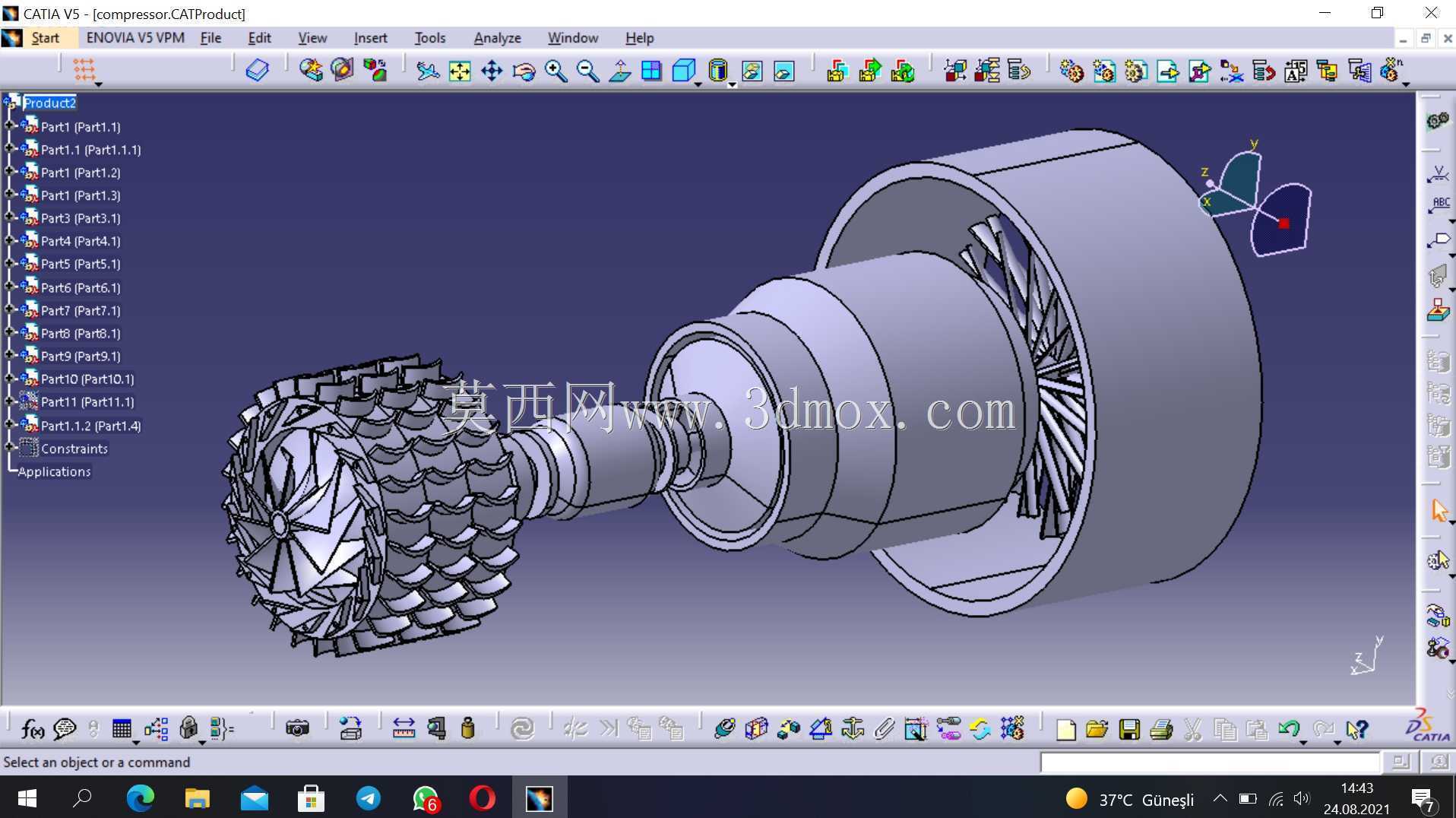

　　叶片内部设置了简单的对流冷却通道，配合轴段引入的冷却气，可在涡轮前温度不超过1100℃的工况下长期稳定运行，适配常规合金材料的加工与使用要求，无需采用昂贵的单晶叶片材料，控制整体制造成本。从安装边界来看，整体结构的最大径向尺寸为进气涵道的外径尺寸，轴向安装长度从进气涵道前端面到涡轮段后端面预留了15mm的安装调节余量，整机底座采用三点式安装接口，接口位置设置了腰型孔，可适配安装基座的小范围尺寸误差，降低现场安装的对位难度。在设计过程中，首先完成了热力循环参数的匹配计算，确定压气机的压比、涡轮前温度、空气流量等核心参数，再基于参数完成通流部分的气动设计，确定叶片的叶型、安装角、流道尺寸，之后进行结构强度校核，对转子的临界转速、

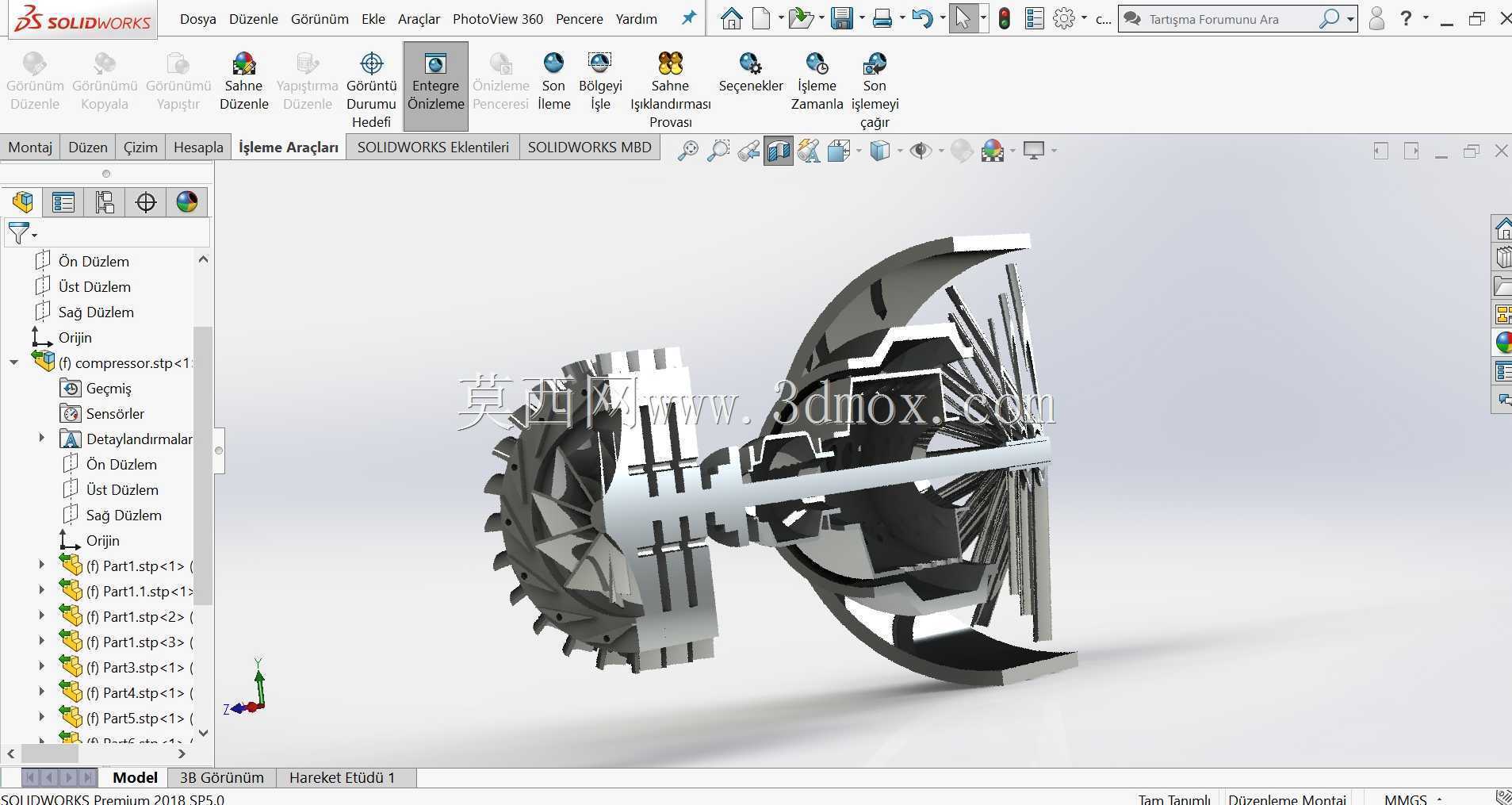

　　叶片的离心应力、轴段的扭转强度进行反复验算，确保在额定转速15000rpm的工况下，各部件的应力均低于材料许用值，轴系的临界转速避开额定转速的±20%区间，避免运行过程中出现共振问题。最后完成整体结构的装配干涉检查，确保各部件之间的装配间隙符合设计要求，转动件与静止件之间的密封间隙均匀，不存在运行过程中碰磨的风险。这类结构设计在实际应用中，可根据不同的功率需求调整叶片高度与轮盘直径，实现同系列机型的功率覆盖，同时核心部件的通用化率可达60%以上，可减少备件储备的种类与数量，降低全生命周期的使用成本。
