带推力矢量控制功能的火箭结构设计

　　这款带推力矢量控制的火箭结构，在设计阶段首先围绕飞行姿态控制的核心需求展开，区别于传统固定喷管的火箭构型，推力矢量模块的加入让箭体在低速飞行段、大攻角机动状态下依然能获得足够的控制力矩，不需要完全依赖气动舵面的气动力矩，大幅提升了复杂气象条件下的飞行稳定性，这类结构目前广泛应用于探空火箭、小型运载火箭的子级以及高校航天类专业的教学验证试验场景，既可以作为大气参数探测的搭载平台，也能为矢量推力控制算法的实物验证提供可靠的机械载体。

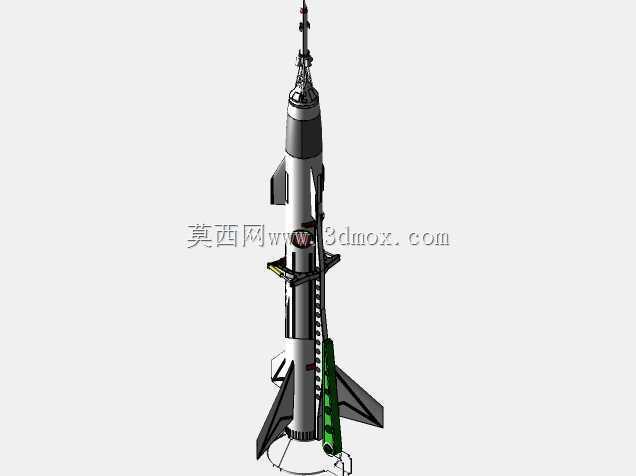

　　从功能特性来看，箭体整体采用分段式模块化设计思路，从头锥段、载荷舱段、动力舱段到尾段均采用独立的连接接口，方便不同功能模块的快速更换与调试，头锥采用细长旋成体构型，锥度经过气动优化，能有效降低跨音速飞行阶段的波阻，头锥内部预留了传感器安装空间，可以根据任务需求搭载气压传感器、温度传感器、姿态测量模块等不同载荷，载荷舱与动力舱之间设置有隔板结构，既起到舱段定位的作用，也能隔绝动力段工作时传递的振动与热量，避免载荷舱内的精密电子器件受影响。推力矢量控制机构布置在动力舱尾部，通过喷管的小角度偏转改变推力方向，相比传统的燃气舵方案，这种直接偏转喷管的结构推力损失更小，控制效率更高，机构的偏转角度范围经过反复校核，既满足姿态控制的力矩需求，也不会因为偏转角度过大导致喷管与尾段结构发生干涉。

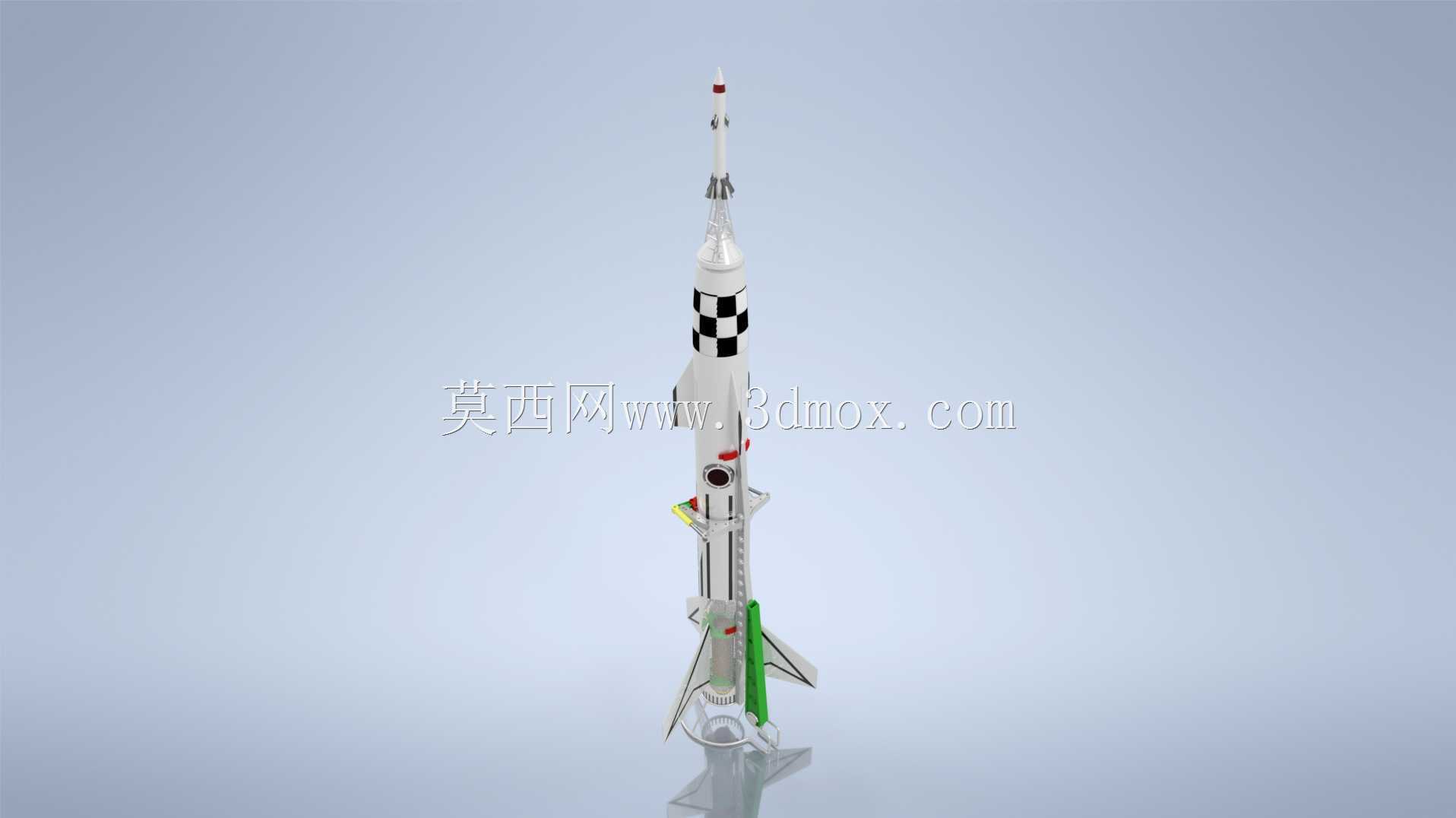

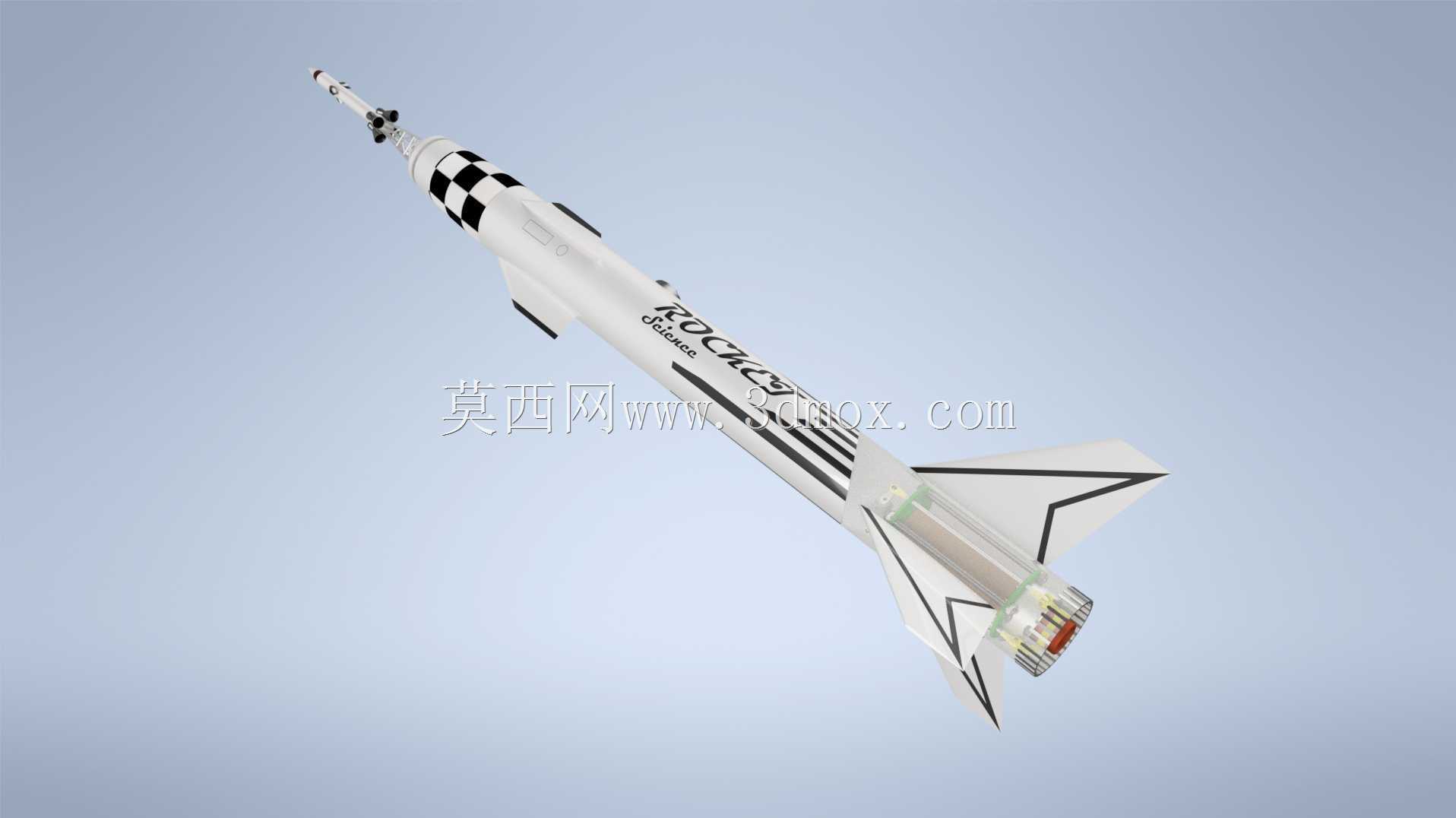

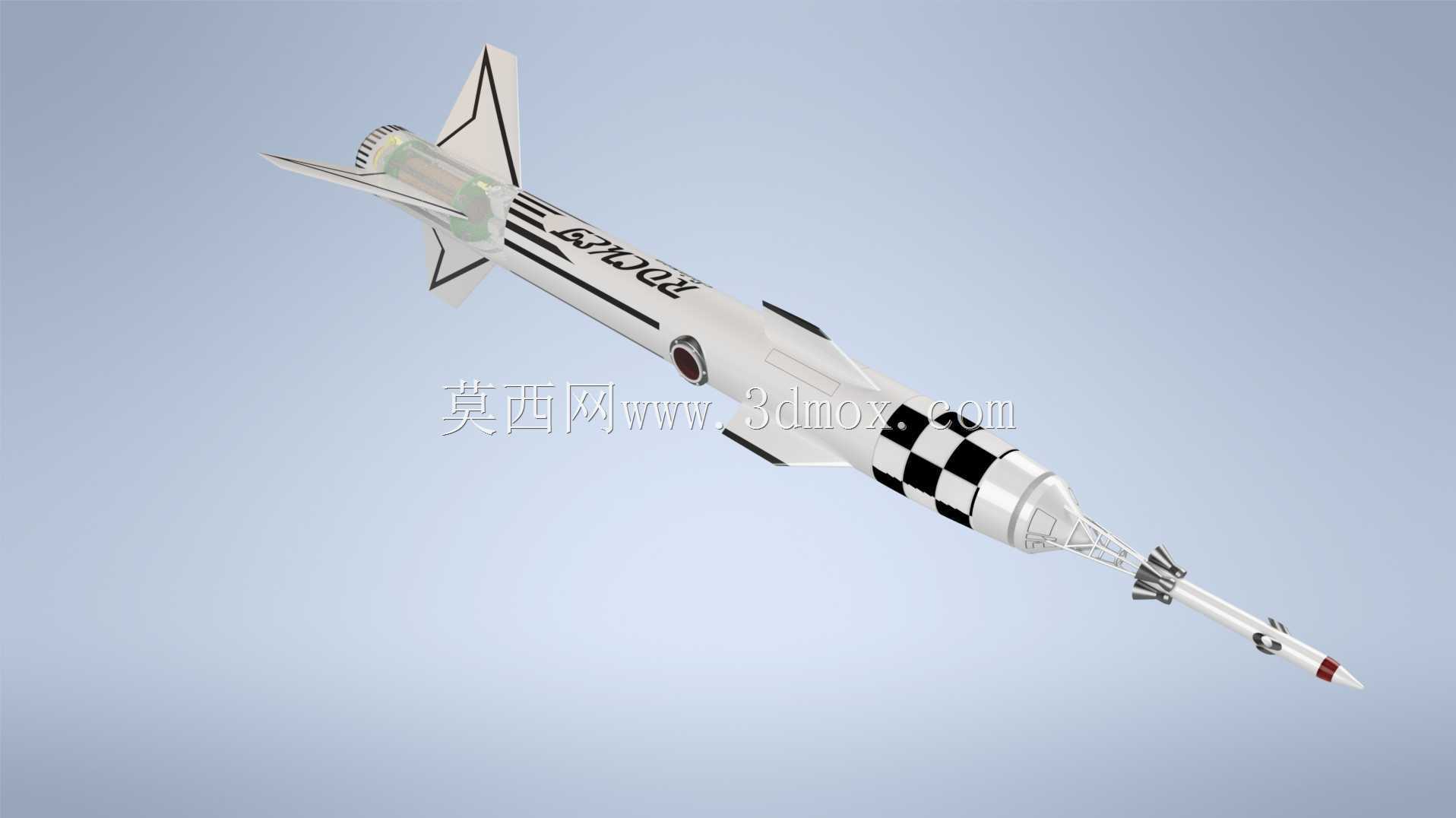

　　外形尺寸与安装边界的设计上，箭体整体长径比控制在合理区间，兼顾飞行稳定性与内部空间利用率，尾翼采用切尖三角翼布局，四片尾翼沿箭体周向均匀分布，翼面与箭体主体采用插接式连接结构，安装时只需要对准尾段的定位插槽即可完成固定，不需要额外的复杂紧固件，方便运输过程中的拆卸与现场快速组装，尾翼的后掠角经过气动仿真验证，能在保证舵效的同时避免翼面发生颤振。箭体表面的黑白棋盘格标识并非装饰用途，而是飞行试验过程中的视觉识别标记，方便地面光学跟踪设备捕捉箭体的飞行姿态，判读滚转、俯仰方向的姿态变化数据。

　　设计过程中针对各舱段的连接强度做了专项校核，尤其是动力段与尾段的连接位置，需要承受发动机工作时的最大推力以及矢量偏转带来的附加弯矩，连接结构采用台阶面定位加周向均匀布置紧固件的方案，保证同轴度的同时也能满足强度要求，箭体内部的走线槽沿舱段内壁纵向布置，所有线缆都可以通过走线槽规整布置，避免飞行过程中线缆晃动干扰其他部件工作，也方便后期排查线路故障。尾段的结构设计除了安装尾翼与矢量喷管机构之外，还预留了降落伞舱的安装空间，在火箭完成飞行任务到达顶点后，降落伞舱可以顺利打开，保证箭体整体安全回收，降低试验成本，降落伞舱的舱盖采用分离式设计，分离弹簧的推力经过计算，既能保证舱盖顺利弹出，也不会因为推力过大撞击到尾翼结构。

　　在气动布局的细节处理上，箭体表面的所有凸起部件都做了流线化修型，比如矢量机构的外部整流罩、传感器的安装窗口等，都采用与箭体曲面顺滑过渡的外形，减少飞行过程中的附加阻力，也避免局部气流分离带来的姿态扰动。对于教学验证场景来说，这种模块化的结构设计可以让使用者清晰了解火箭各系统的布局逻辑，从气动外形设计到结构连接方式，再到推力矢量机构的布置原理，都能通过实物拆解直观呈现，也方便使用者根据自身的试验需求对局部结构进行修改调整，比如更换不同规格的发动机、调整尾翼的安装角度、拓展载荷舱的搭载能力等，不需要对整体结构做大的改动。
