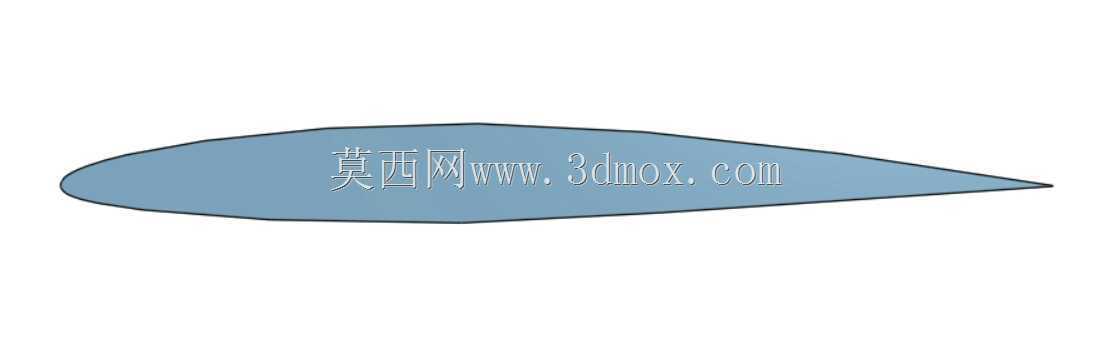

NACA64A210低速翼型航空机翼结构

　　这款翼面结构采用NACA64A210低速翼型作为基准截面，沿展向做等直拉伸成型，主要适配低速通用航空飞行器、小型固定翼无人机、轻型运动类飞机的主翼或水平尾翼设计场景，也可作为航模研发阶段的翼型验证载体，用于风洞试验前期的数字样机校核，帮助设计团队快速评估翼面的升阻特性、压力分布规律，减少实体样件的迭代试制成本。

　　从实际工程用途来看，这类等直翼面在低速飞行包线内具备稳定的升力输出特性，64A系列翼型本身属于层流翼型范畴，设计时将翼面最大厚度位置设置在弦长40%左右的区域，能够在较低雷诺数下维持较长的层流段，有效降低飞行过程中的摩擦阻力，适合飞行速度在100m/s以下的低空低速飞行器使用，既可以作为载人轻型飞机的主升力面，也能拆分后作为大型无人机的外翼段组件，配合机身整流结构完成整机气动布局搭建。

　　功能特性层面，该翼面的翼型相对厚度为10%弦长，在保证翼面内部足够容纳翼梁、燃油管路、操纵拉线等结构件的前提下，尽可能压缩了翼型的阻力增量；翼型前缘半径适中，在大迎角飞行状态下能够延缓气流分离，提升飞行器的失速迎角阈值，降低低空低速飞行时的失速风险；翼面后缘预留了标准的舵面安装接口位置，可直接匹配常规的襟翼、副翼结构，不需要对翼型主体做二次修型即可完成操纵面的装配，适配多数轻型飞行器的操纵系统布局。

　　设计思路上，建模阶段严格遵循NACA翼型的坐标生成规范，先通过翼型坐标点拟合出基准翼型的闭合曲线，对前缘、后缘的曲率做连续化处理，避免曲面建模过程中出现褶皱、曲率突变的问题，再沿展向做等距拉伸生成实体结构，翼面两端保留了与机身、翼尖小翼连接的安装平面，安装面的平面度公差控制在0.1mm以内，能够保证装配时的贴合度，减少装配应力；翼面内部默认预留了主翼梁、前翼梁的安装腔体，腔体位置与翼型的强受力区域重合，能够将飞行过程中的气动载荷直接传递到翼梁结构上，再通过翼梁传递到机身承力框，避免翼面蒙皮承受额外的集中载荷。

　　外形尺寸与安装边界方面，该翼面模型的弦长可根据实际使用场景做等比例缩放，基准状态下弦长为300mm，展长为1800mm，翼根处的安装端面宽度与弦长一致，安装孔位默认按照通用轻型飞机的翼根连接标准布置，孔位中心距翼面前缘的距离为弦长的30%，处于翼型的结构强点位置；翼面上下表面的蒙皮厚度默认设置为2mm，可根据实际使用的复合材料或金属材料特性做调整，翼尖处的端面做了垂直于展向的平面处理，既可以直接作为切尖翼尖使用，也可以额外加装翼尖小翼、翼尖整流罩等附件，不需要对翼尖结构做额外切割加工。

　　在实际工程应用中，这类等直翼面的加工适配性较强，既可以采用航空层板、轻木做骨架加蒙皮的传统航模/轻型机工艺加工，也可以采用碳纤维复合材料铺放、铝合金数控铣削的工艺做工业级飞行器部件生产，模型的曲面连续性达到G2级别，导入CAM软件后可直接生成加工刀路，不需要额外做曲面修补；同时该翼面的气动数据经过大量实际飞行验证，在低速飞行状态下的升阻比能够达到18以上，搭配常规的平尾布局即可保证飞行器的纵向稳定性，适合初创航空团队、航模研发团队作为基础翼面选型使用，能够大幅缩短前期气动选型的周期，将研发精力集中在整机布局匹配、结构强度校核等后续环节。
