在地面分布式燃气发电、航空涡喷发动机、舰船燃气主动力单元的热端结构中,罐式燃烧室是兼顾燃烧稳定性与结构可维护性的核心部件,不同于环形燃烧室的整环连通结构,这类独立罐式单元的设计逻辑,从根源上适配了中小功率燃气轮机的模块化运维需求——单罐出现烧蚀、积碳故障时可单独拆解更换,无需对整圈燃烧段进行整体拆卸,大幅降低了场站运维的停机时长与备件成本。

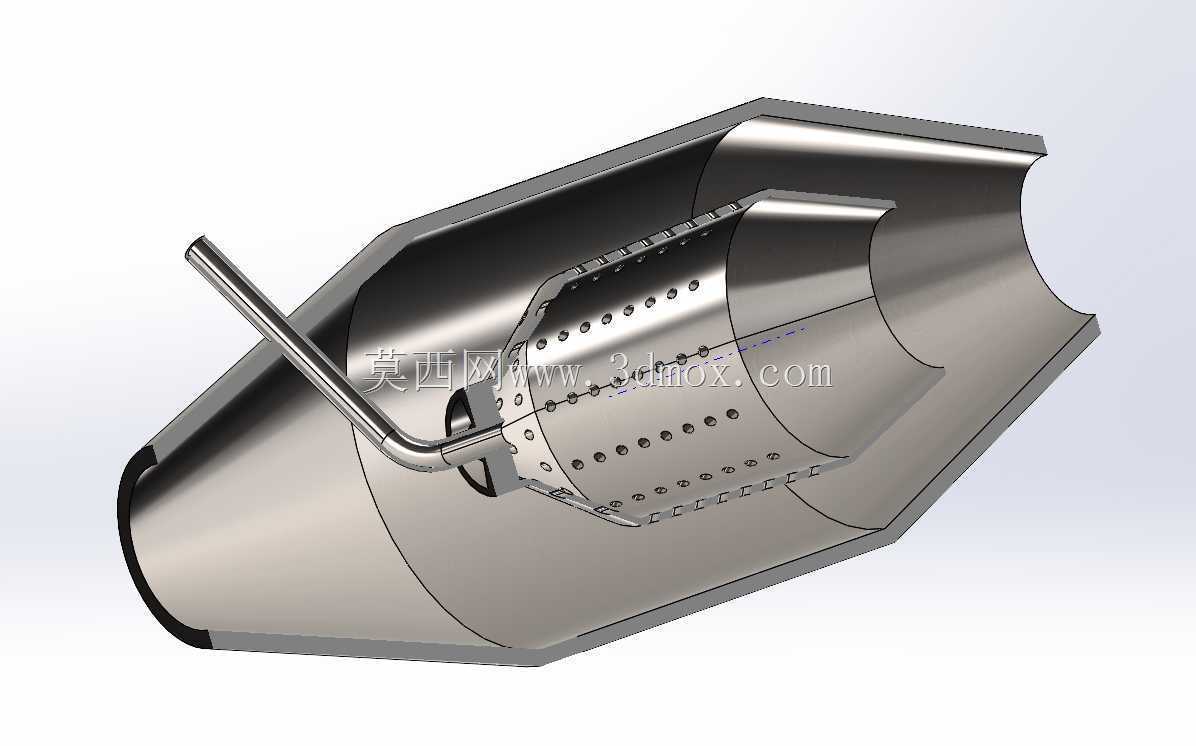

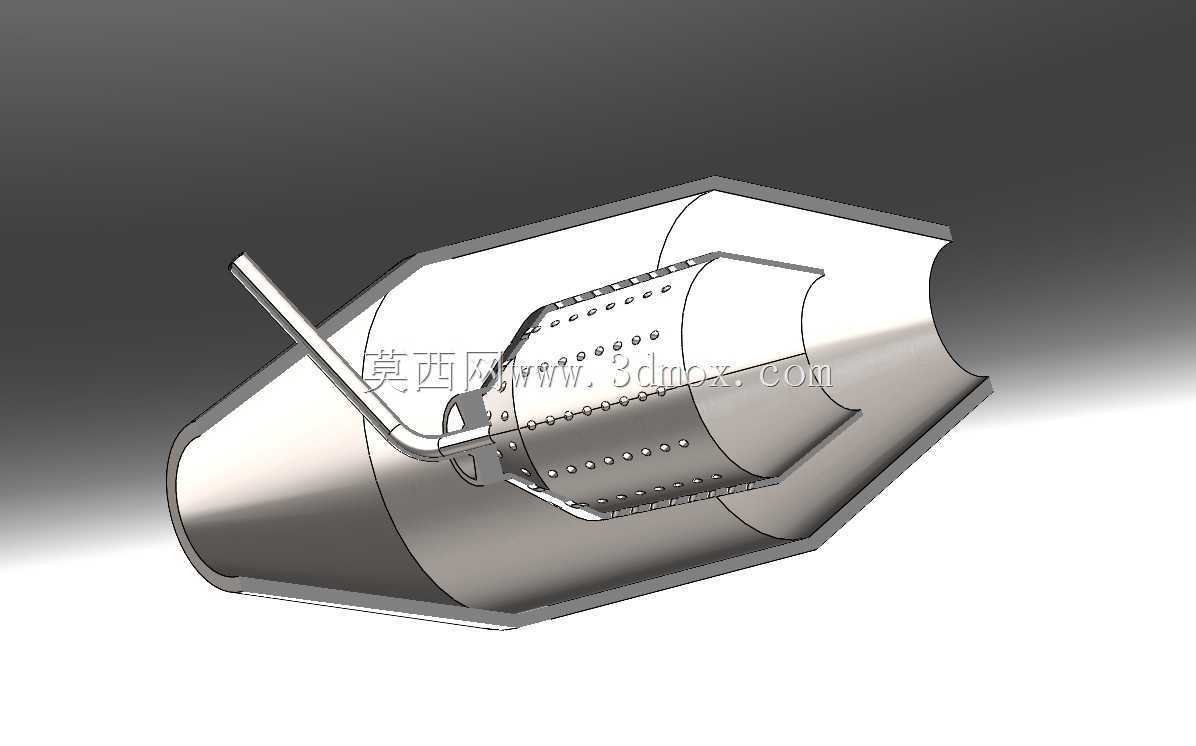

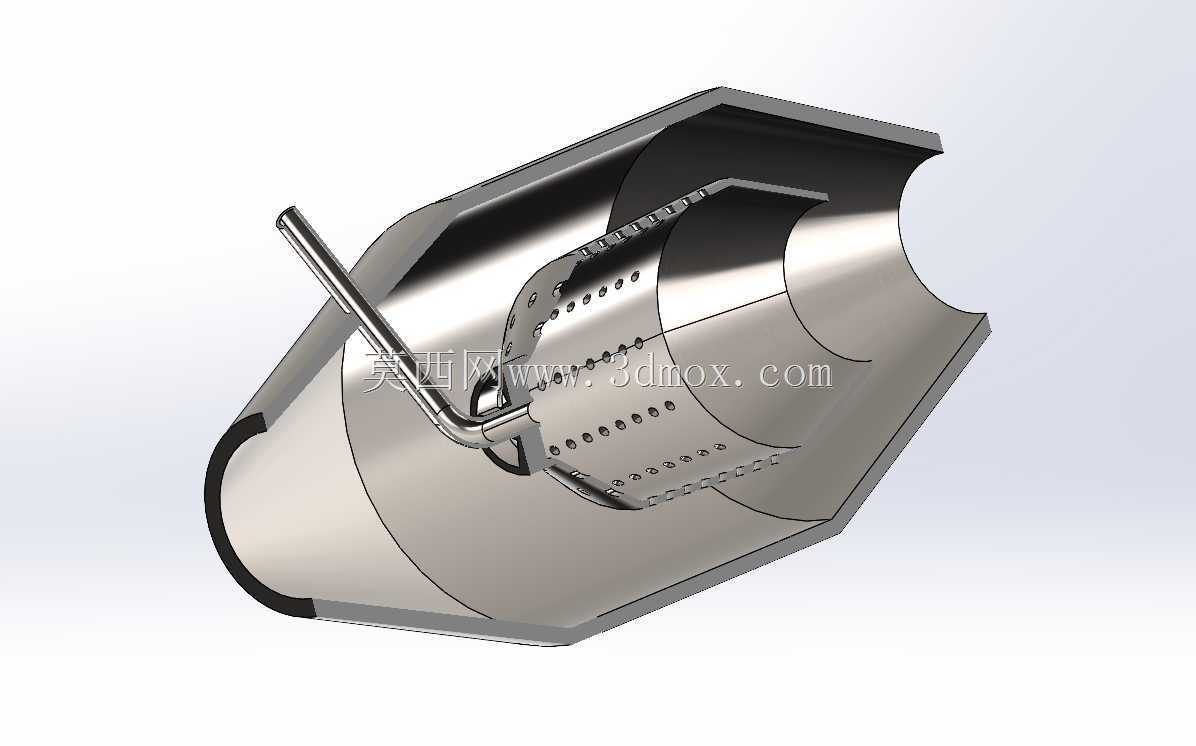

从实际运行的功能逻辑来看,该部件的核心作用是将压气机输送来的高压空气与燃料喷嘴喷出的雾化燃料充分掺混,在受控的流场边界内完成稳定、高效的燃烧反应,将燃料化学能转化为高温高压燃气的焓值,为后续涡轮段提供满足温度场分布要求的做功工质。设计过程中首先要解决的是流场组织问题:模型上可见的壁面密集开孔,并非随意排布的结构,而是对应一次空气、二次空气、冷却空气的不同通路——头部区域的斜向开孔负责引导部分空气在火焰筒内部形成回流区,将燃烧核心区的高温烟气卷吸至喷嘴出口附近,持续点燃新鲜的油气混合物,避免低工况下出现熄火问题;中段的径向开孔负责补入二次空气,一方面让未完全燃烧的燃料与氧气充分接触提升燃烧效率,另一方面逐步降低燃气平均温度,避免进入涡轮导叶的燃气温度超过叶片材料的耐温极限;贴近壁面的密集小孔则是利用气膜冷却原理,在火焰筒内壁形成一层温度较低的空气保护膜,隔绝高温燃气直接冲刷金属壁面,将壁面工作温度控制在高温合金材料的许用应力范围内,避免长期高温运行出现蠕变变形。

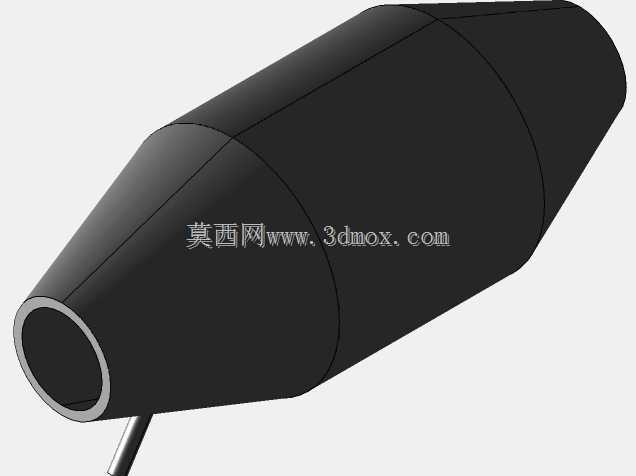

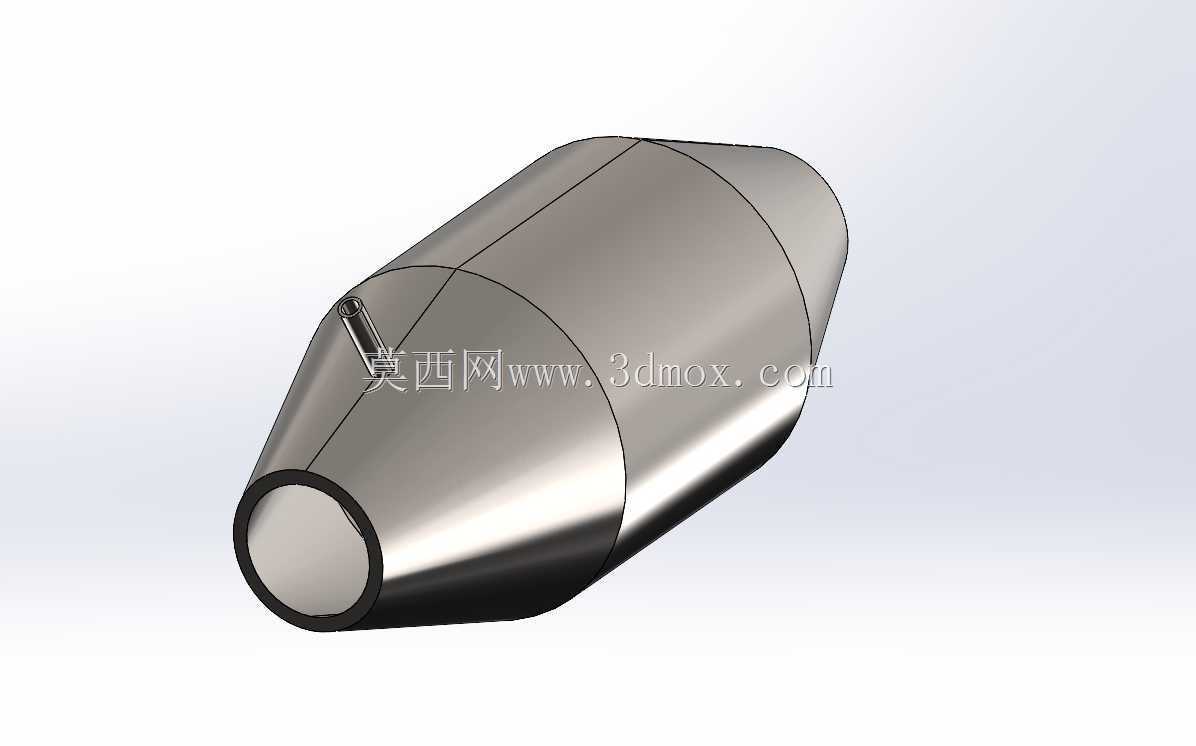

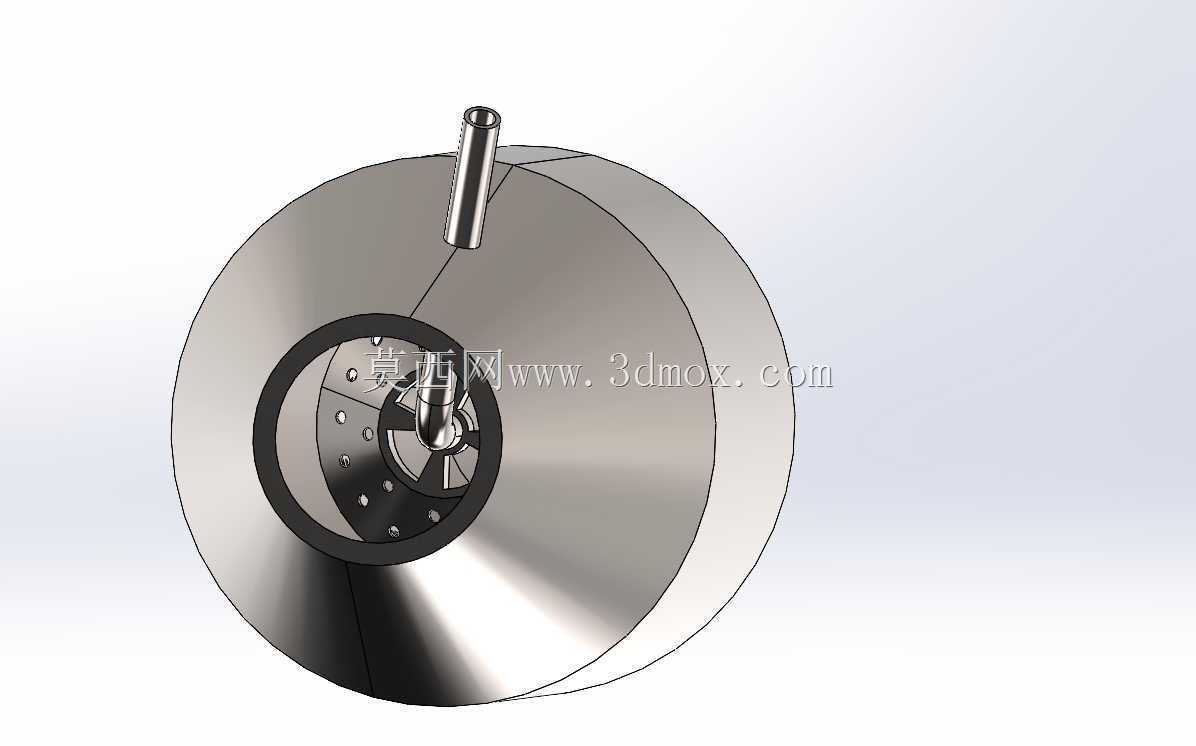

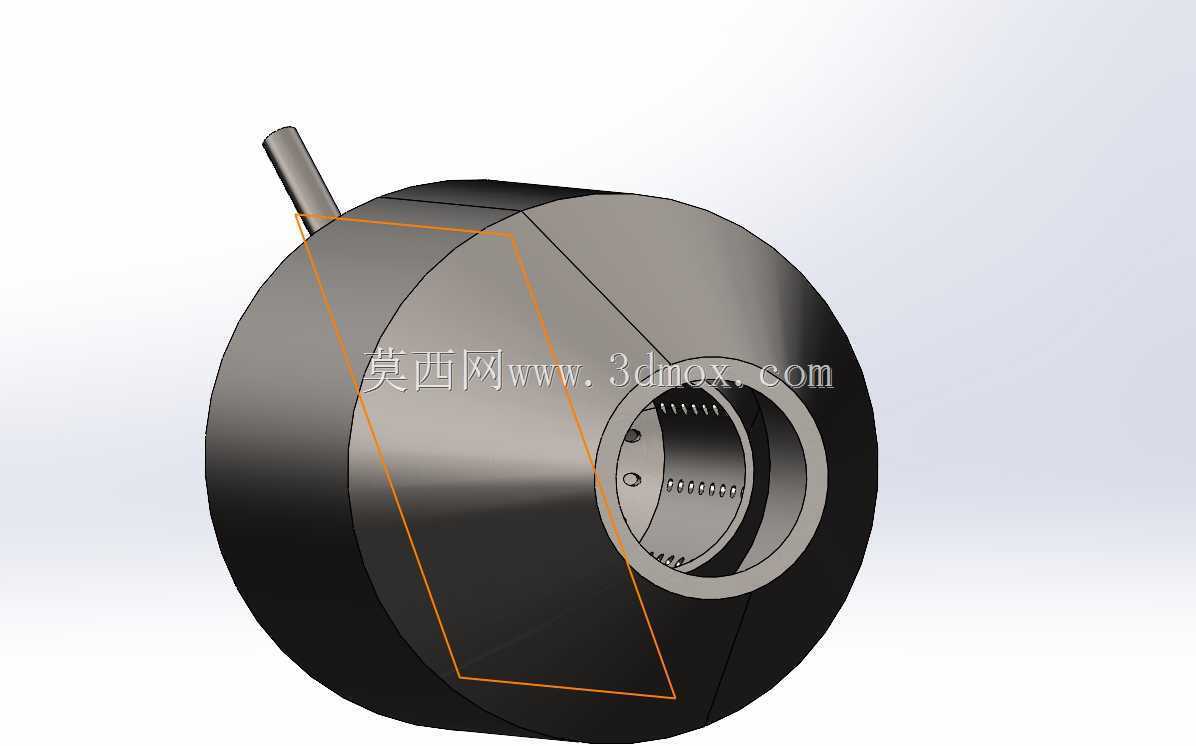

从结构安装边界来看,该罐式燃烧室整体采用近似圆柱的罐体构型,头部设置燃料喷嘴安装接口,侧面伸出的管路为点火电嘴或者燃料辅助供给的安装通道,罐体两端分别与压气机扩压器出口、涡轮导向器进口采用法兰边配合定位,安装时需要保证每个罐式单元的周向位置偏差在设计公差范围内,避免出口高温燃气出现偏流,造成涡轮叶片局部过热烧蚀。外形尺寸的设计需要匹配燃气轮机整机的流量参数:单罐的容积大小直接对应额定工况下的燃料处理量,过小的容积会导致燃料在燃烧室内停留时间不足,燃烧效率下降、排气污染物超标,过大的容积则会增加整机的轴向尺寸,带来不必要的结构重量与散热损失。
在细节结构设计上,火焰筒与外部机匣之间采用了浮动式的定位结构,因为设备启动、停机过程中,火焰筒壁面会经历从常温到上千摄氏度的快速温度变化,金属材料会产生明显的热胀冷缩变形,浮动定位结构可以允许筒体在轴向、径向有微小的位移余量,避免热应力集中导致焊缝开裂或者结构变形。筒体上的开孔排布经过多轮流场仿真迭代,不同区域的开孔直径、倾斜角度都有明确的设计逻辑:靠近燃烧区的开孔角度偏向逆气流方向,强化空气与燃气的掺混效果,靠近出口段的开孔角度顺气流方向,减少流道阻力,保证燃气出口的流场均匀度。
这类燃烧室的应用场景覆盖较广,小功率的可用于车载移动发电站的燃气轮机,大尺寸的单罐结构可用于舰船动力的燃气轮机机组,部分工业用燃气轮机采用多罐环形排布的结构,每个罐独立负责对应角度范围的燃烧组织,相比整环结构,调试阶段可以单独对每个罐的燃料供给量进行微调,更容易保证整圈出口温度场的均匀性,降低涡轮叶片承受的交变热应力,延长整机热端部件的使用寿命。建模过程中需要重点关注壁面孔群的位置精度、各段筒体拼接处的圆角过渡,避免应力集中,同时要保证安装接口的尺寸公差与整机其余部件匹配,减少后续装配环节的干涉问题。
