液体火箭推力室喷注与喷管结构

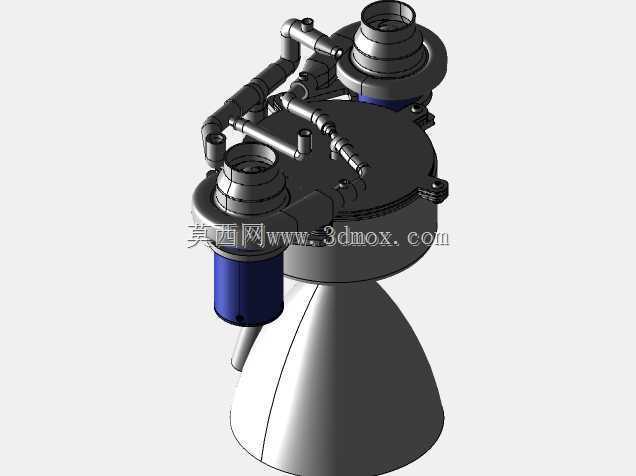

　　液体火箭发动机推力室是推进系统中完成能量转换并产生轴向推力的核心部件，其结构边界直接决定燃烧室组织、喷管膨胀效率以及整机装配关系。该三维结构围绕推力室主体展开，包含喷注器端连接结构、燃烧室过渡段、收敛扩张型喷管、外侧管路与支架等部分，可用于教学演示、原理验证、结构干涉检查以及后续流场分析前的几何整理。

　　从实际用途看，推力室承担推进剂雾化、混合、燃烧和燃气膨胀排出等连续过程。前端喷注区域需要与燃料、氧化剂供给管路对接，保证两路介质以设定角度和位置进入燃烧室；中段燃烧室为高温高压燃气提供稳定容腔；后段喷管通过收敛段加速、喉部限流和扩张段继续膨胀，将燃气热能转化为动能。模型中可见的侧向管路和夹持构件，对应真实装配中的推进剂输送、冷却介质通道或辅助固定需求，虽然外观以简化方式表达，但空间走向已能反映管路与主壳体之间的相对位置。

　　结构设计思路上，喷管型面不是单纯的圆锥拼接，而是按照推力室内部流道的连续变化进行建模。收敛段曲率需要兼顾燃气加速过程中的流场均匀性，避免局部转折造成涡流和热应力集中；喉部尺寸是推力换算中的关键边界，决定质量流量与 chamber 压力匹配关系；扩张段则需在膨胀比、长度和外壁安装空间之间取得平衡。过长的扩张段有利于提高理想膨胀效率，却会增加外形包络、质量和支撑难度；过短的扩张段虽然结构紧凑，但容易带来气流分离和效率损失。该模型在外观上保留了大长度喷管特征，适合用来讨论喷管出口直径、喉部位置、总长以及机架连接点之间的约束。

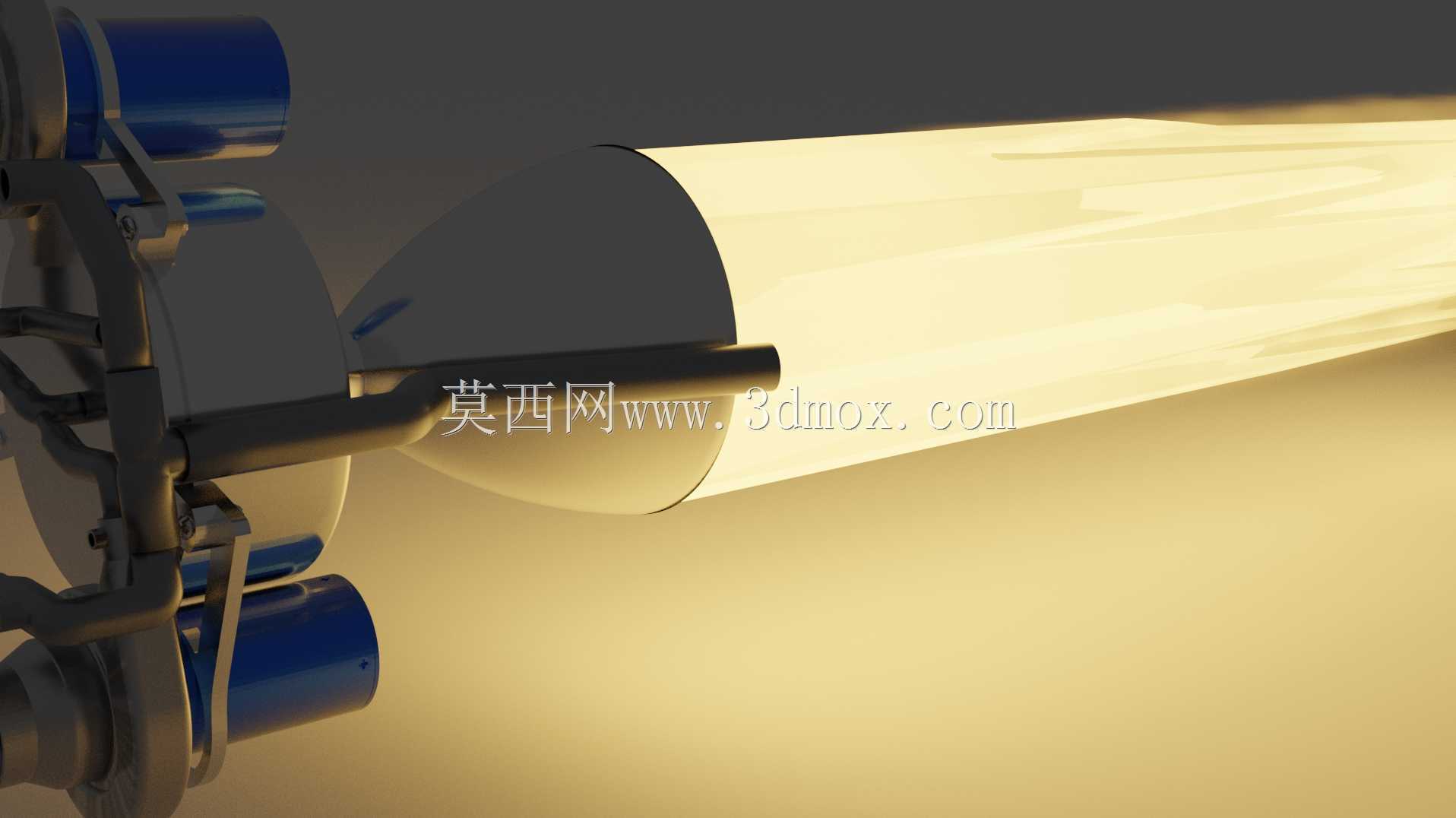

　　外形尺寸与安装边界方面，推力室整体呈前后延伸的轴系布局，前端连接区直径相对较小，适合布置喷注器和管路接口；燃烧室至喷管入口形成较大的主体轮廓；喷管向后逐渐扩张，出口端形成明显大直径边界。外侧蓝色圆柱构件与黑色支架沿主体分布，建模时应重点检查它们与喷管外壁、管路弯头、紧固件之间的最小间隙。若将该结构放入火箭舱段或试验台架，还需在喷管出口后方保留热防护和排气空间，不能按普通静密封设备那样贴近壁面布置。

　　在工程应用场景中，这类模型既可用于航空航天推进课程中的结构认知，也可作为试验台方案布局的参考几何。进行台架安装时，前端供给管路需预留拆装行程，支架承力点应尽量靠近主壳体刚性较强的位置，喷管周围则要考虑热膨胀带来的轴向和径向位移。若后续开展 CFD 工作，可在现有外形基础上抽取内部流道，分别建立喷注面、燃烧室、喉部、扩张段和出口边界；壁面可根据分析目标设置为绝热、对流冷却或再生冷却通道。对于结构工程师而言，外部模型还能用于检查管路曲率半径、接头操作空间、支架焊缝可达性以及喷管出口与台架护板的安全距离。

　　建模处理时，主体回转面适合采用旋转特征建立基础实体，再通过切除、抽壳或分区建模获得内壁与外壁；侧向管路应保持中心线连续，弯头处避免出现半径突变；支架与主壳体相交区域需明确连接方式，若用于有限元分析，应补充圆角、肋板和螺栓孔细节；若仅用于总体布局，则可保留适度简化，以控制装配体量。喷管出口、喉部和前端接口属于需要重点标注的三个基准位置，它们分别影响排气边界、流量特性和供给系统对接。整体结构强调轴线一致性，装配时应以推力室中心线为主基准，再约束管路接口和支架安装面，这样才能保证后续气动、热分析与结构受力分析具有统一坐标基础。
