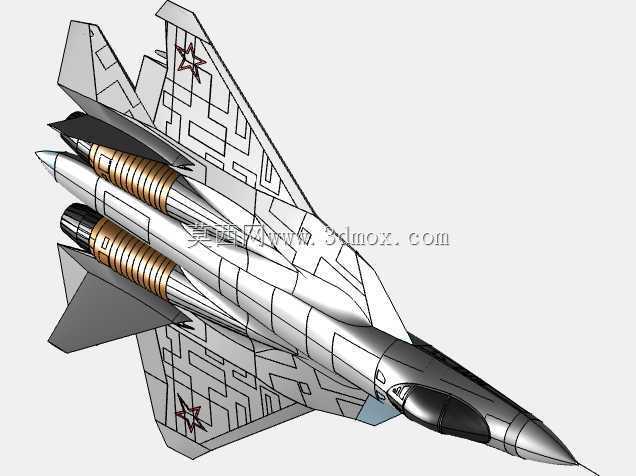

苏霍伊重型歼击机隐身气动布局三维数模

　　该三维数模还原的是双发重型隐身制空歼击机的完整气动外形与主体结构，建模过程中严格对标实机的气动修形逻辑，所有曲面均按照跨音速面积律做连续过渡处理，机身棱边与进气道前缘的平行对齐设计完全匹配正向、侧向雷达散射截面的控制要求，整机曲面的G2连续性经过反复校验，可直接导入气动仿真软件完成亚音速、跨音速、超音速三个速域的升阻特性测算，也可用于风洞试验模型的前期结构校核。从实际应用场景来看，这类重型歼击机主要承担远程制空、纵深突防、对面精确打击任务，对应的三维数模可支撑航空类院校的飞行器设计课程教学演示，也能作为航模爱好者制作大比例像真机的结构参考，还可用于国防科普类展项的数字孪生展示素材。数模完整还原了双发布局的宽间距发动机舱结构，

　　两个发动机舱之间的中央升力体曲面做了精准的弧度拟合，在大迎角飞行状态下，机身与机翼之间形成的涡流耦合效应能够提供充足的附加升力，配合全动垂尾与可动边条的结构预留，能够直观展示超机动飞行状态下的舵面偏转逻辑。进气道采用的是斜切式菱形进气口设计，数模中预留了进气道内S型弯道的结构空间，能够完全遮挡发动机前端的压气机叶片，满足前向隐身的结构要求，同时进气道唇口的厚度与切角角度严格匹配高速进气效率的设计阈值，在2马赫飞行速度下能够保证进气道内的气流场稳定，避免出现喘振隐患。整机的起落架舱、弹舱的接缝位置均做了锯齿形修形的结构还原，所有外露舱门的边缘锯齿角度均与主翼前缘、垂尾前缘保持平行，能够将雷达反射波集中到几个固定的非威胁方向，

　　数模中还还原了机身表面的隐身涂层分块结构，不同功能区域的蒙皮接缝走向均按照实际维护需求做了合理排布，既满足隐身设计的连续面要求，也预留了日常机务维护时的蒙皮拆装操作空间。尾喷口部分做了锯齿形调节片的结构建模，能够在矢量偏转状态下始终保持喷口截面的隐身修形效果，同时降低后向的红外辐射特征，尾椎位置预留了后视雷达与干扰弹投放装置的安装空间，与实机的尾部设备布局完全一致。机翼部分采用的是中等后掠角的切尖三角翼设计，翼型厚度按照跨音速飞行的阻力特性做了渐变处理，翼根位置厚度较大以保证结构强度，翼尖位置做切尖处理避免翼尖失速，前缘机动襟翼与后缘襟副翼的偏转铰链位置均做了结构预留，可通过添加运动副约束直接模拟不同飞行状态下的舵面偏转角度。

　　数模的整体尺寸比例严格按照实机1:1还原，机身长度、翼展、垂尾高度的比例误差控制在0.2%以内，安装边界方面，整机的起落架轮距、主起落架与前起落架的轴距参数完全匹配实际机场起降的跑道承载要求，机身下方的弹舱尺寸能够容纳对应型号的空空导弹、对面精确制导弹药的挂载模型，机翼下方的重载挂点位置也做了结构标识，可根据任务需求扩展副油箱、大型对面弹药的挂载结构。建模过程中对所有易产生应力集中的转角位置均做了圆角过渡处理，机身主承力框的位置按照实际结构受力路径做了分区标识，能够为后续的结构强度有限元分析提供准确的几何基础，整机的重心位置严格控制在机翼平均气动弦长的35%位置，保证静不稳定度的设计要求，配合电传飞控系统能够实现极佳的操纵响应特性。
