航空发动机监控显示仪表结构设计

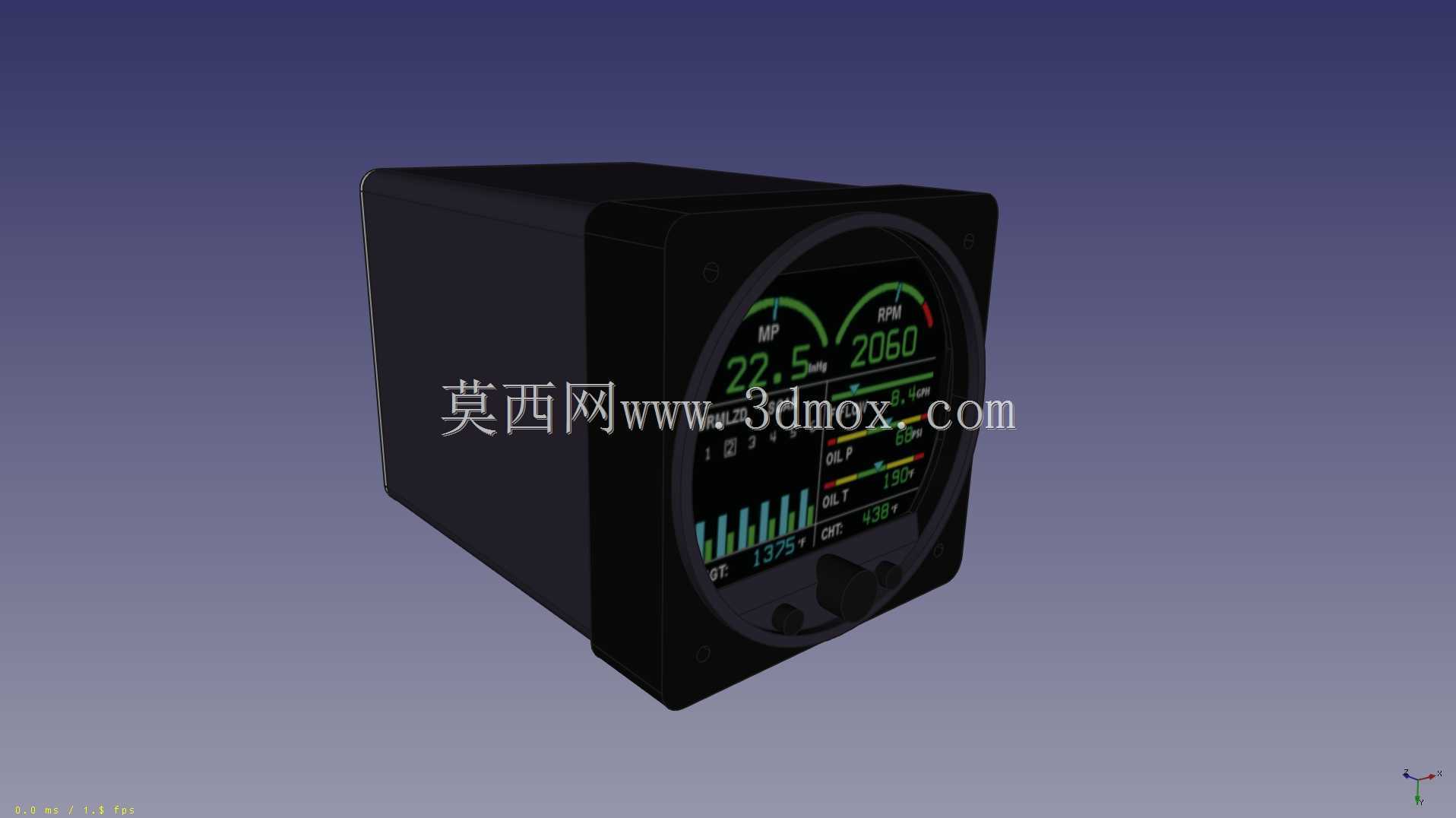

　　在通用航空及小型民用飞行器的座舱航电系统中，发动机参数监控单元是飞行员获取动力系统运行状态的核心交互界面，直接关系到飞行过程中的动力工况判断与故障预警响应。这款CGR-30型发动机监控显示单元，主要适配单发活塞式通用航空飞行器，替代传统分立机械仪表的组合布局，将 manifold pressure（进气歧管压力）、发动机转速RPM、多缸 exhaust gas temperature（排气温度）、cylinder head temperature（缸头温度）、燃油流量、滑油压力温度、电压电流等十余项动力系统核心参数集成在单块显示屏内，减少座舱仪表板的开孔数量，降低飞行员扫视多个仪表的视觉负荷。

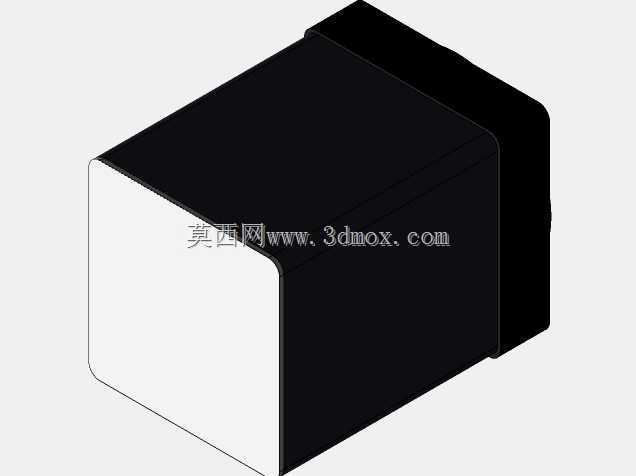

　　从结构设计角度看，该单元采用标准2英寸航空仪表安装尺寸，也就是符合ARINC标准的圆形安装面配合方形后部壳体的构型，安装法兰边的厚度、固定孔位间距完全匹配传统机械航空仪表的安装开孔，可直接替换老旧机型上的同尺寸机械仪表，无需对座舱仪表板做额外的结构修改，适配改装场景的安装需求。后部壳体采用一体化黑色阻燃工程塑料注塑成型，表面做哑光磨砂处理，避免座舱强光下产生反光干扰飞行员视线，壳体侧面预留标准化的航空接插件安装位，接插件引脚定义兼容主流航电设备的通讯协议，支持与机载传感器、飞控系统的信号对接，供电输入范围覆盖12V-24V机载直流供电体系，适配不同机型的供电规格。

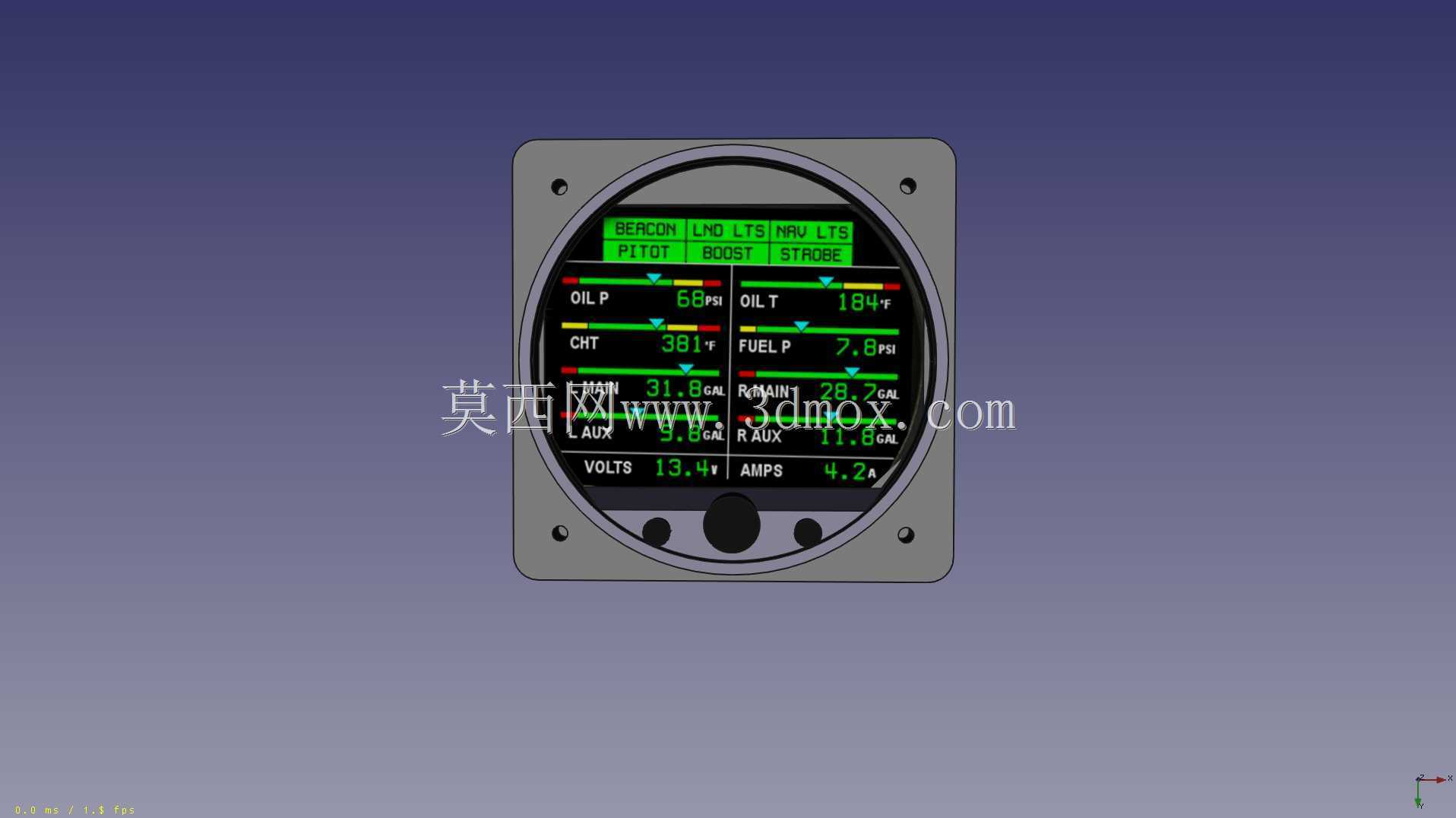

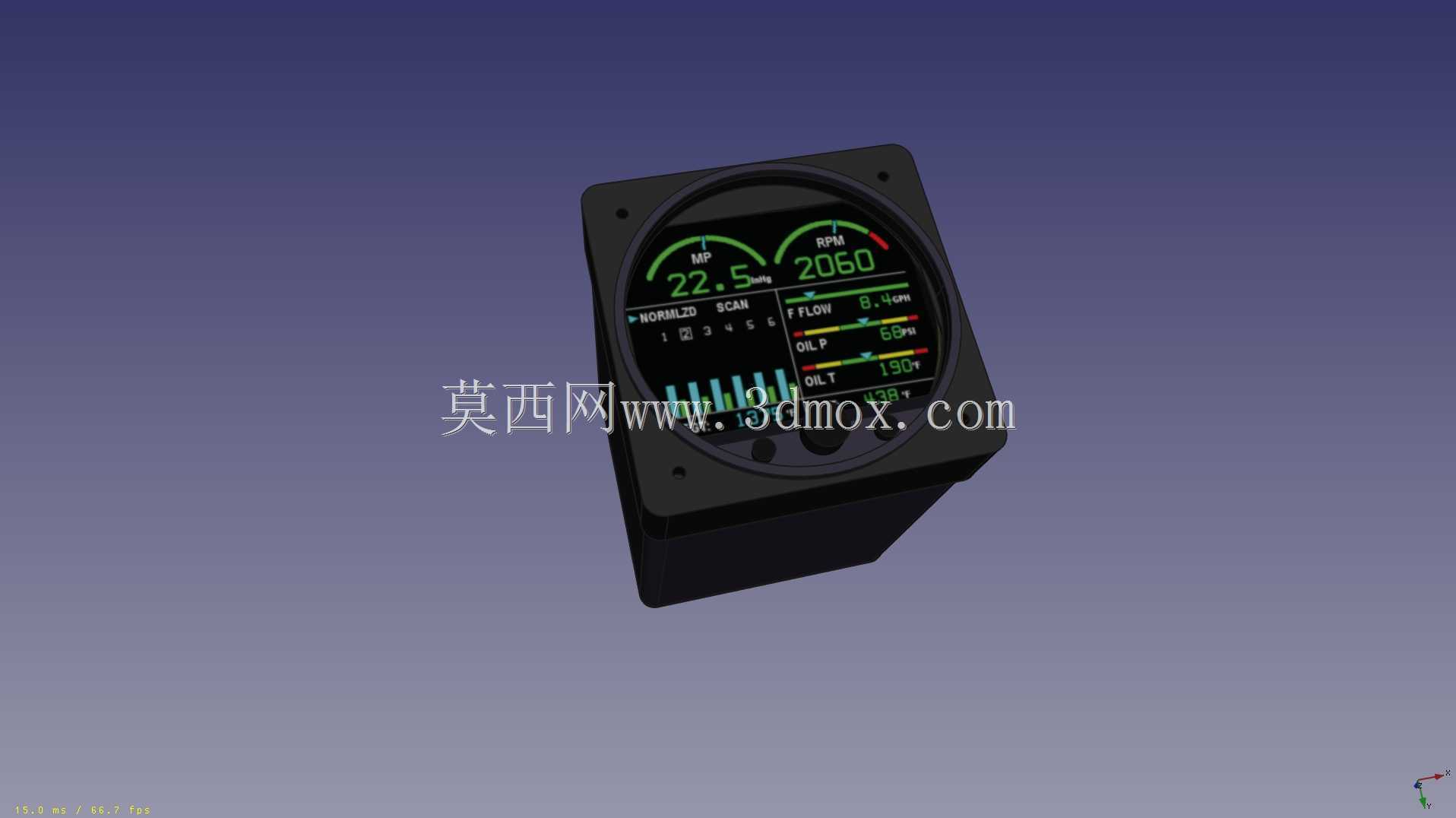

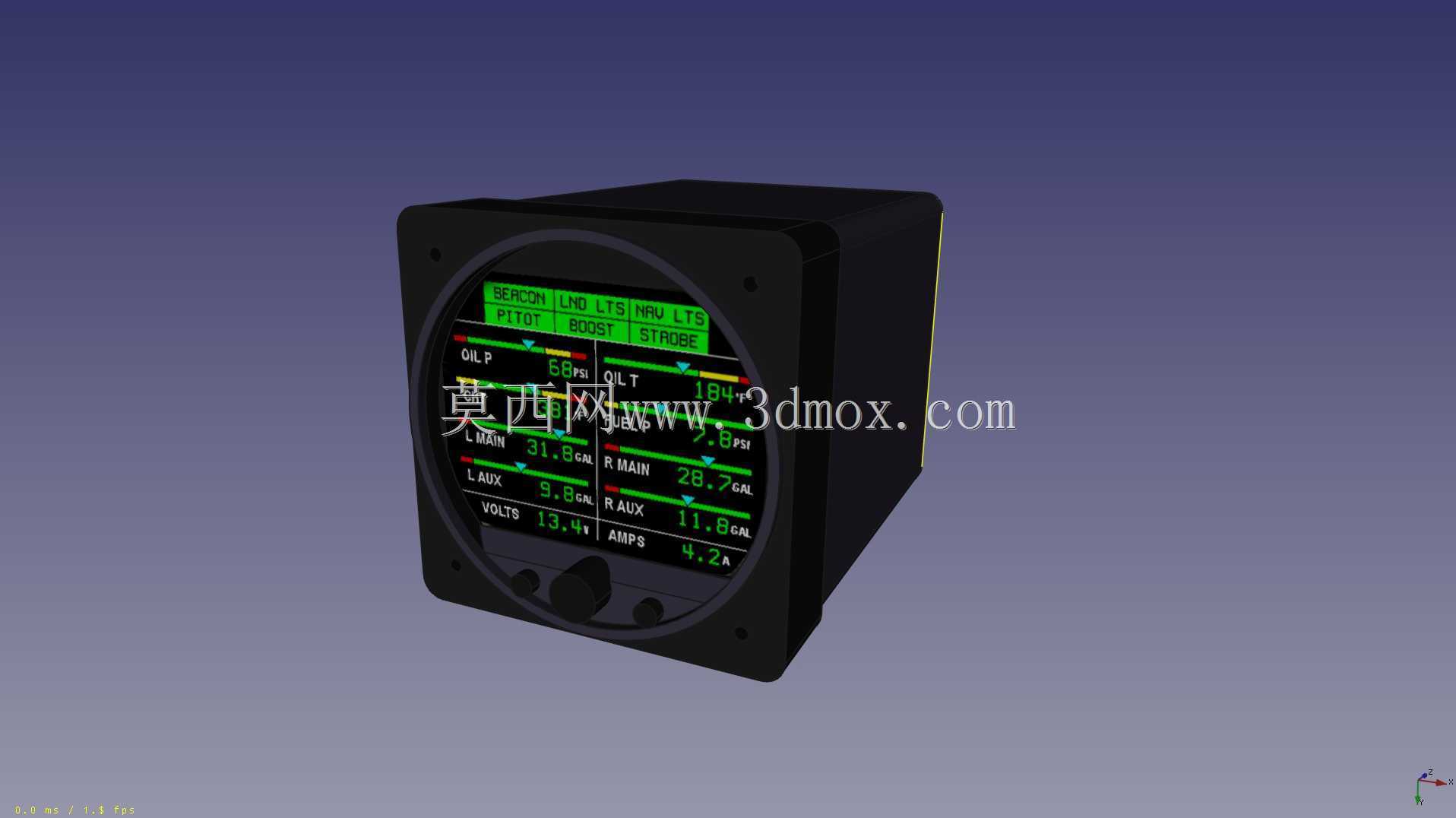

　　前面板的显示区域采用圆形主动式彩色液晶显示屏，屏幕表面覆盖防眩光、防刮擦的聚碳酸酯保护层，保护层与前面板壳体之间做密封处理，满足机载设备的防泼溅、防尘要求，适应座舱内的温度、振动工况。屏幕下方设置两个实体调节旋钮，用于切换显示页面、设置参数报警阈值、调整屏幕亮度，旋钮的阻尼手感做了专门调校，飞行员佩戴飞行手套时也能准确操作，避免误触。显示界面的UI设计遵循航空仪表的人机工程规范，核心参数（转速、进气压力）采用大字号环形刻度+数字双重显示，布置在屏幕上半区的视觉焦点位置，次要参数（温度、压力、流量）采用条形柱状图配合数字读数布置在屏幕下半区，参数超出正常区间时会自动触发红色高亮闪烁提示，无需飞行员逐行判读数值即可快速识别异常工况。

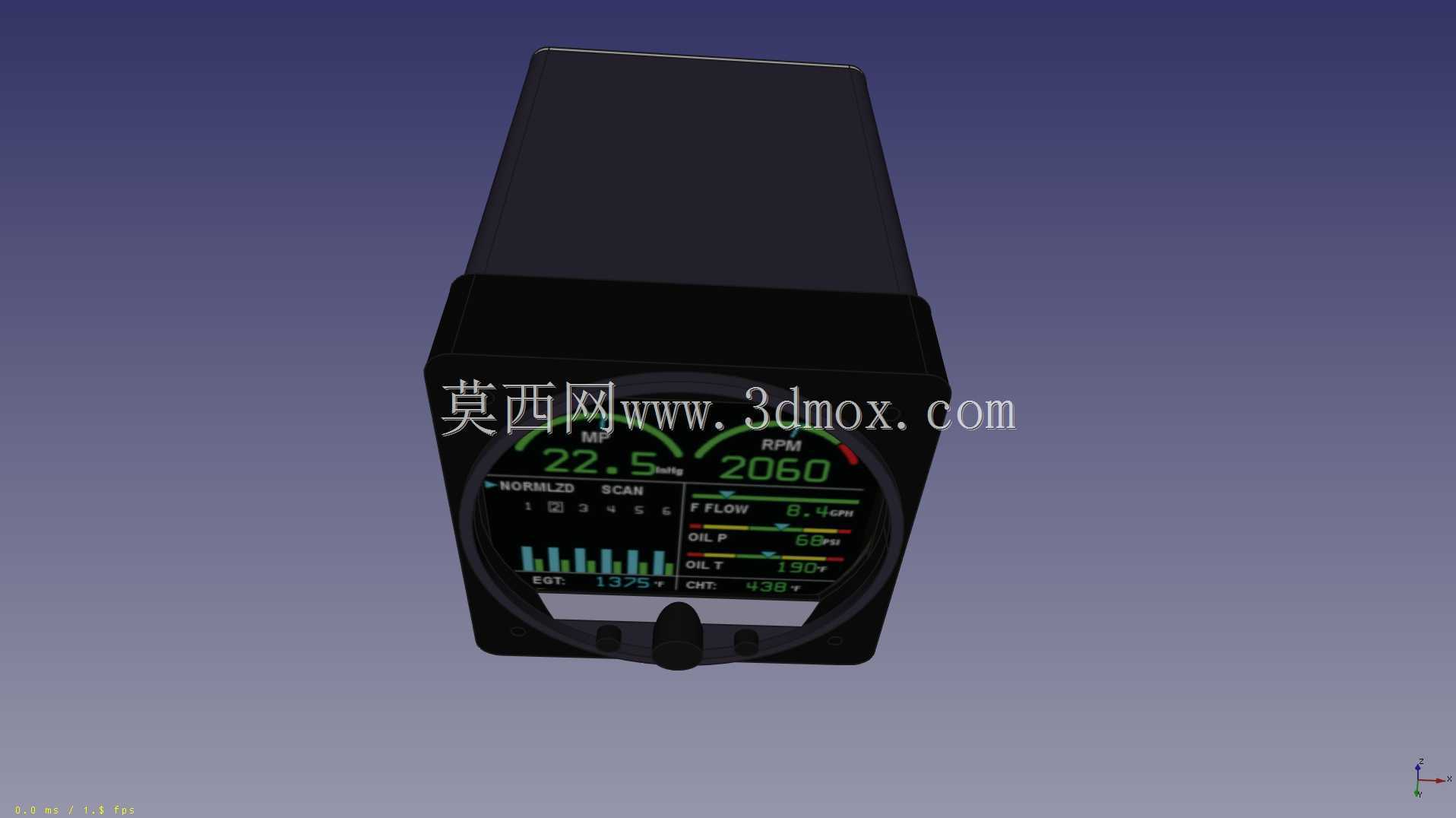

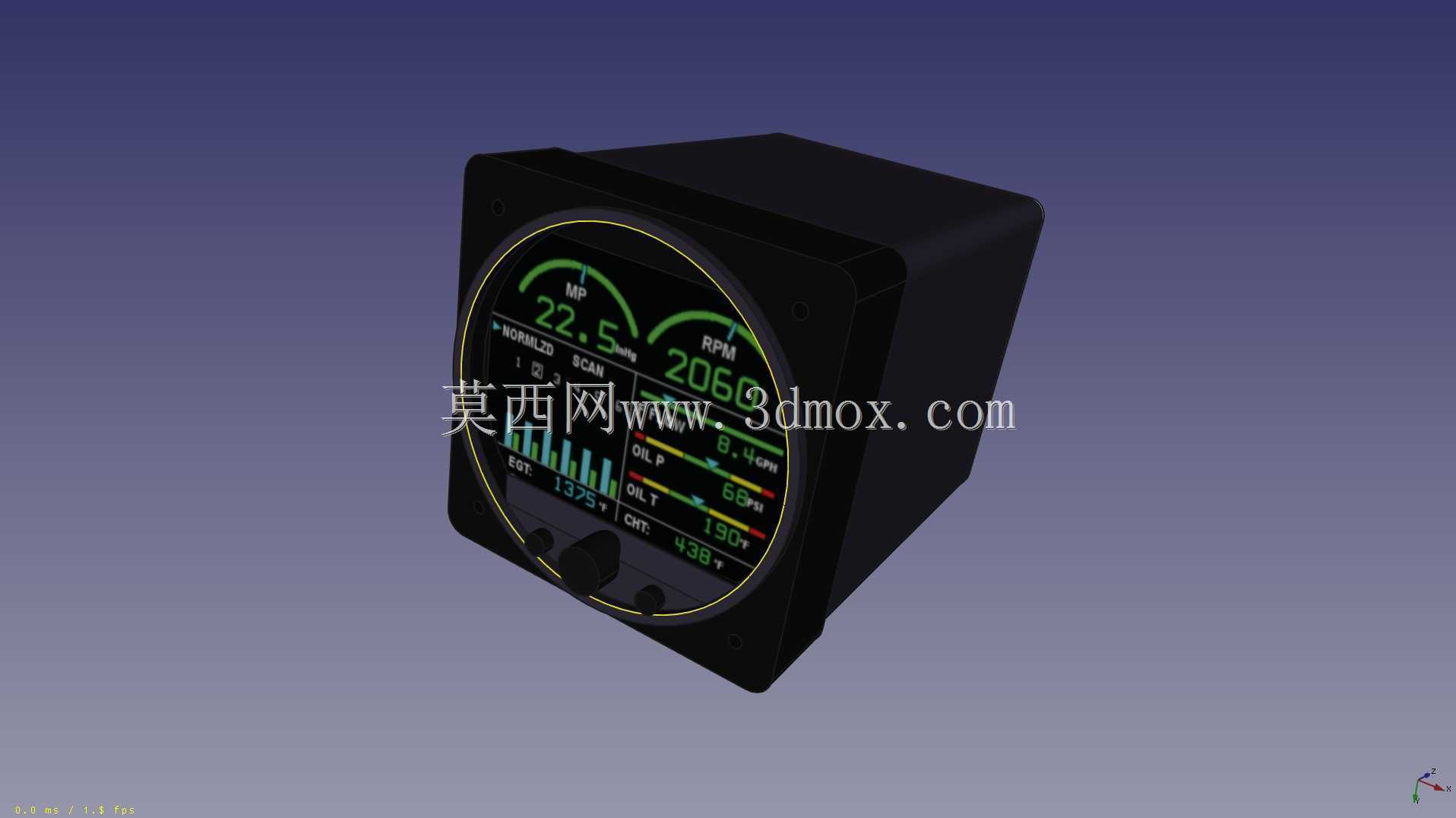

　　建模过程中，首先依据航空仪表的通用安装规范确定整体安装边界尺寸，先构建后部的方形壳体结构，预留接插件的安装空间与内部电路板的容纳腔体，壳体壁厚控制在2.5mm，兼顾结构强度与轻量化要求，壳体边角做R3的圆角过渡，避免应力集中，同时适配注塑成型的工艺要求。前面板的圆形显示区域与壳体的配合采用止口定位结构，保证装配后面板与壳体的同轴度，固定螺丝采用沉头设计，螺丝孔位做均匀分布，保证安装后表面平整无凸起。旋钮的结构设计考虑了操作行程与限位，内部预留编码器的安装空间，旋钮帽表面做防滑滚花处理，提升戴手套操作时的摩擦力。

　　实际装机应用中，该类集成式发动机监控仪表相比传统分立机械仪表，重量可降低40%以上，仪表板占用面积减少60%，同时参数采集精度更高，数据更新频率可达10Hz，能够实时捕捉发动机的瞬态工况变化，支持数据记录导出功能，方便地面维护人员调取发动机运行历史数据做故障排查。结构设计上充分考虑了机载环境的振动、温度变化要求，壳体内部的电路板安装位预留减震垫安装槽，可通过橡胶减震垫隔离发动机传递到仪表的振动，避免振动导致的屏幕显示异常、接插件接触不良等问题。屏幕的亮度调节支持自动光感与手动调节两种模式，自动模式下可根据座舱环境光强度自动调整屏幕亮度，避免夜间飞行时屏幕亮度过高眩目，或者强光下屏幕亮度不足无法看清读数。

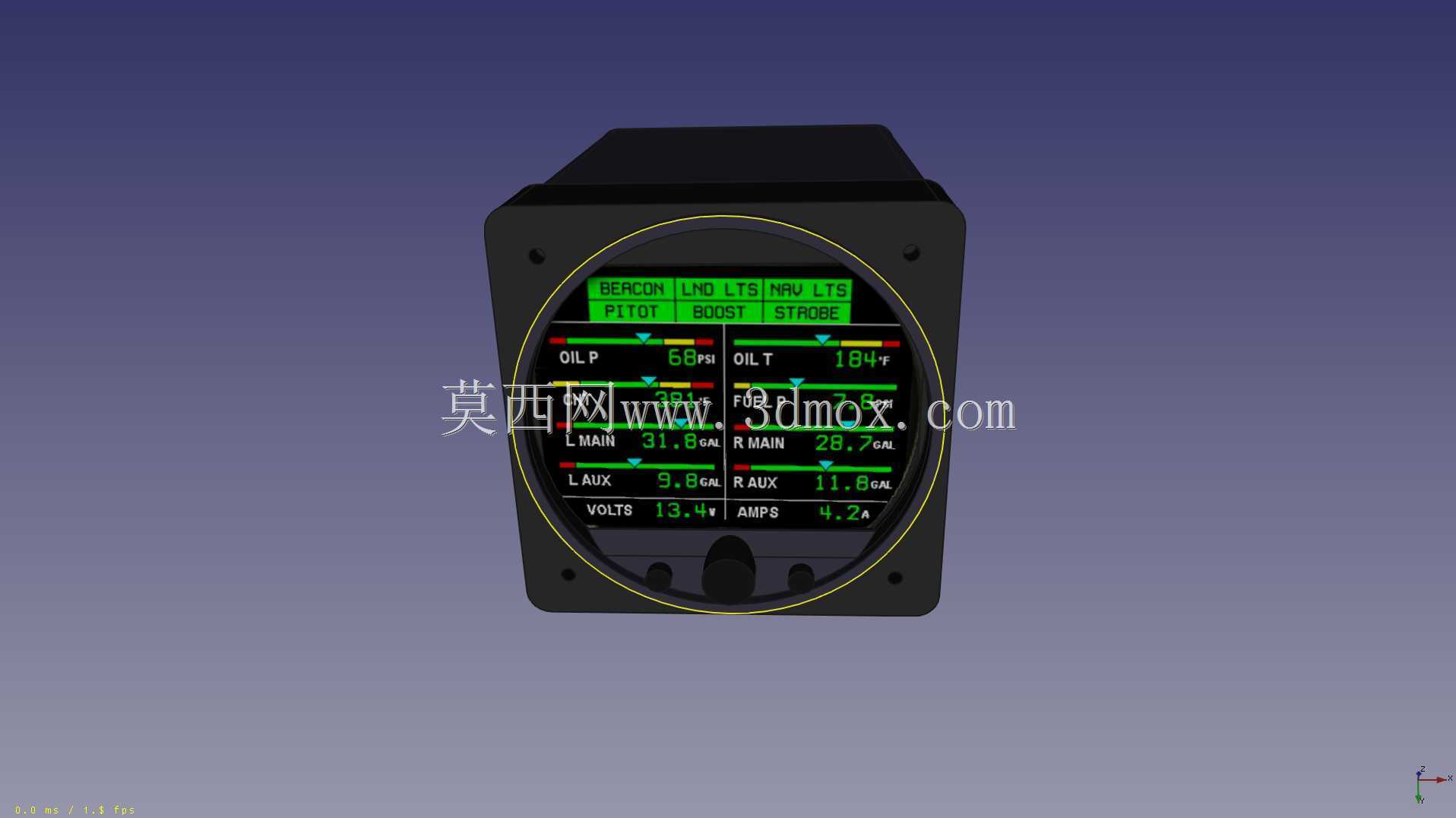

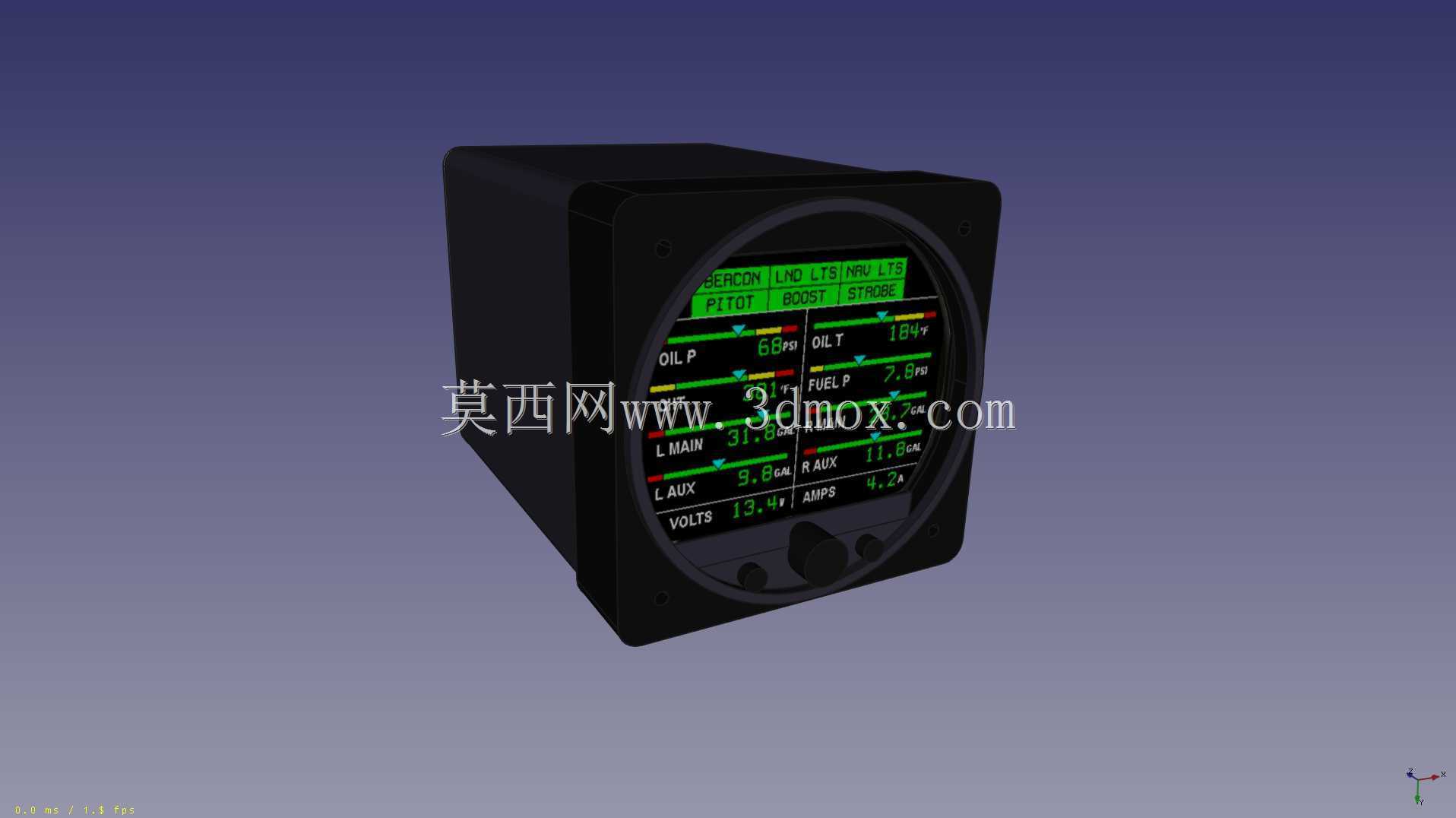

　　在建模细节处理上，对前面板的刻度标识、显示界面的UI元素做了贴合实际产品的还原，壳体表面的脱模斜度、加强筋结构都按照注塑工艺要求做了合理设置，安装法兰边的固定孔位尺寸、孔距严格遵循通用航空仪表的安装标准，保证模型导出后可直接用于仪表板的安装开孔布局设计、改装方案的干涉检查，也可用于航电系统教学演示、座舱模拟训练设备的部件建模使用。
